Пристрій для розділення сипучих матеріалів в потоці рідини або газу
Номер патенту: 26750
Опубліковано: 10.10.2007
Автори: Юрим Микола Федорович, Сибірний Андрій Володимирович, Гринчишин Наталія Миколаївна, Мартиняк Олег-Роман Володимирович
Формула / Реферат
Пристрій для розділення сипучих матеріалів в потоці рідини або газу, що містить циліндричний корпус з торцевим патрубком введення двофазного потоку і патрубками відведення фракційного складу твердого матеріалу, роздільник двофазного потоку у вигляді конусних вставок, діаметр яких послідовно збільшується від торцевого патрубка введення двофазного потоку, який відрізняється тим, що конічна частина корпуса оснащена перегородками, розміщеними між конусними вставками роздільника під кутом природного схилу твердого матеріалу до поверхні конічної частини корпусу.
Текст

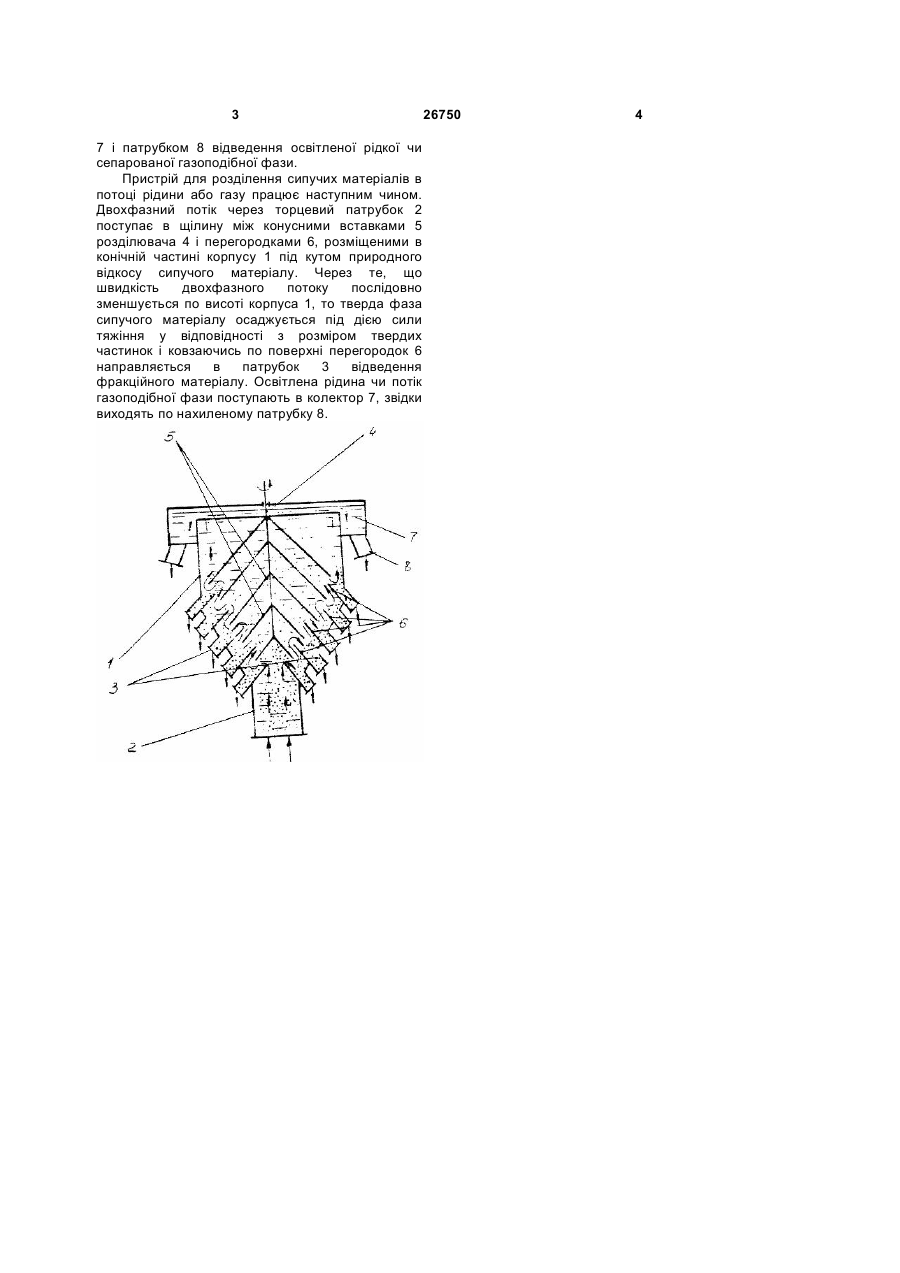

Пристрій для розділення сипучих матеріалів в потоці рідини або газу, що містить циліндричний 3 7 і патрубком 8 відведення освітленої рідкої чи сепарованої газоподібної фази. Пристрій для розділення сипучих матеріалів в потоці рідини або газу працює наступним чином. Двохфазний потік через торцевий патрубок 2 поступає в щілину між конусними вставками 5 розділювача 4 і перегородками 6, розміщеними в конічній частині корпусу 1 під кутом природного відкосу сипучого матеріалу. Через те, що швидкість двохфазного потоку послідовно зменшується по висоті корпуса 1, то тверда фаза сипучого матеріалу осаджується під дією сили тяжіння у відповідності з розміром твердих частинок і ковзаючись по поверхні перегородок 6 направляється в патрубок 3 відведення фракційного матеріалу. Освітлена рідина чи потік газоподібної фази поступають в колектор 7, звідки виходять по нахиленому патрубку 8. 26750 4
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for separation of bulk materials in fluid flow or gas
Автори англійськоюYurym Mykola Phedorovych, Sybirnyi Andrii Volodymyrovych, Martyniak Oleh-Roman Volodymyrovych, Hrynchyshyn Natalia Mykolaivna
Назва патенту російськоюУстройство для разделения сыпучих материалов в потоке жидкости или газа
Автори російськоюЮрим Николай Федорович, Сибирный Андрей Владимирович, Мартыняк Олег-Роман Владимирович, Гринчишин Наталья Николаевна
МПК / Мітки
МПК: B07B 4/06
Мітки: потоці, рідини, сипучих, пристрій, розділення, газу, матеріалів
