Пристрій безперервної дії для відокремлення важких домішок від корене-, бульбоплодів в потоці рідини

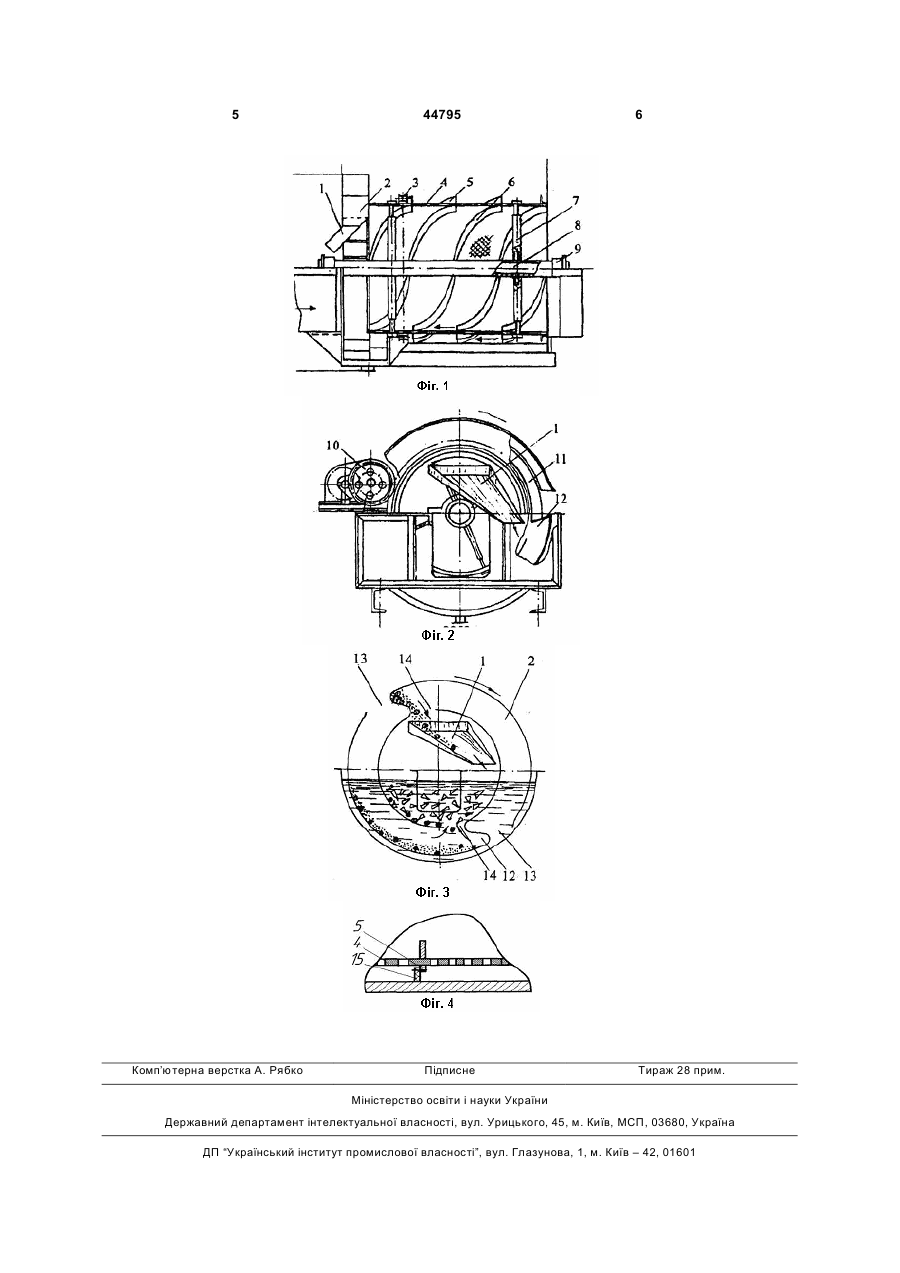

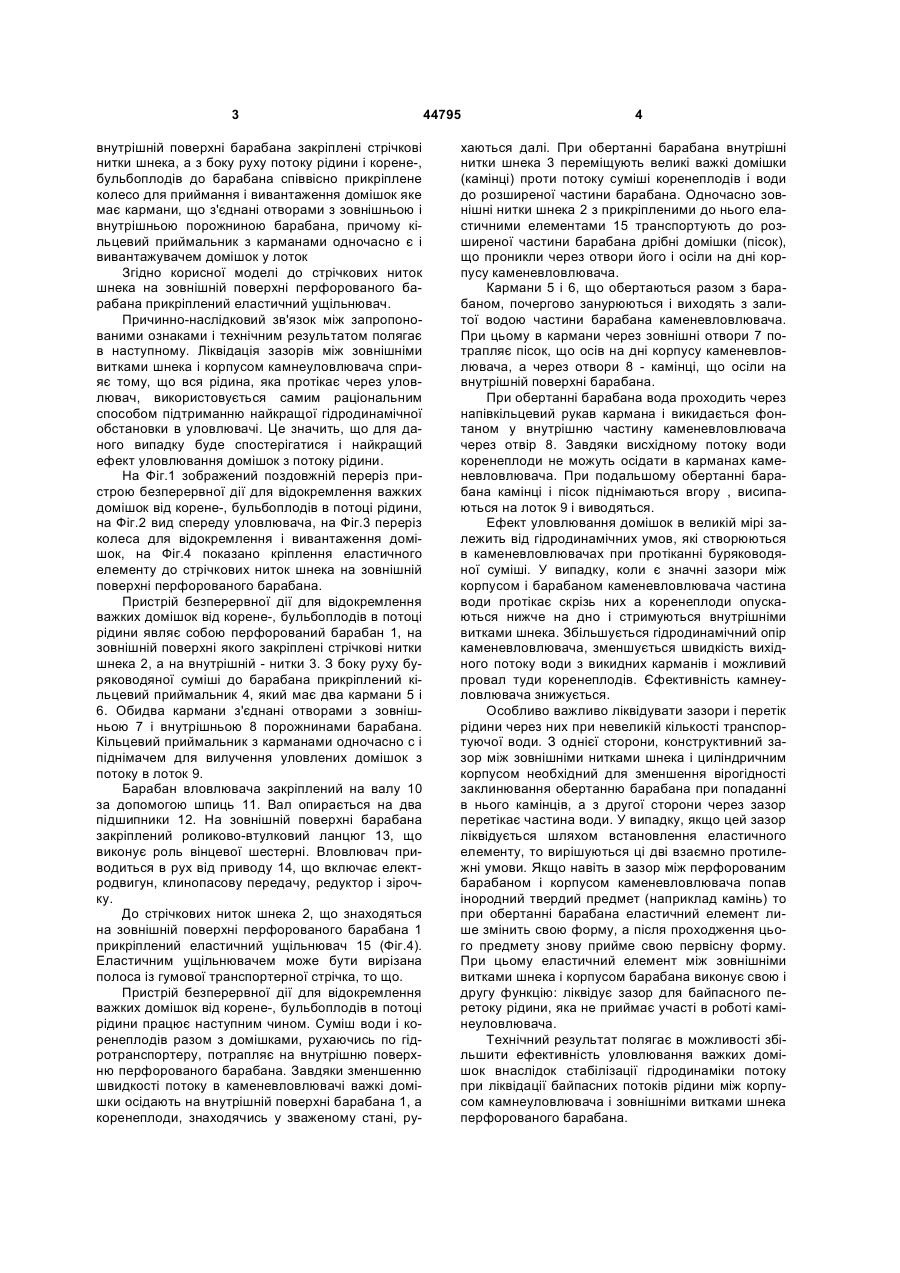

Пристрій безперервної дії для відокремлення важких домішок від корене-, бульбоплодів в потоці рідини, що складається з перфорованого барабана, укріпленого на валу за допомогою спиць з при 3 внутрішній поверхні барабана закріплені стрічкові нитки шнека, а з боку руху потоку рідини і корене-, бульбоплодів до барабана співвісно прикріплене колесо для приймання і вивантаження домішок яке має кармани, що з'єднані отворами з зовнішньою і внутрішньою порожниною барабана, причому кільцевий приймальник з карманами одночасно є і вивантажувачем домішок у лоток Згідно корисної моделі до стрічкових ниток шнека на зовнішній поверхні перфорованого барабана прикріплений еластичний ущільнювач. Причинно-наслідковий зв'язок між запропонованими ознаками і технічним результатом полягає в наступному. Ліквідація зазорів між зовнішніми витками шнека і корпусом камнеуловлювача сприяє тому, що вся рідина, яка протікає через уловлювач, використовується самим раціональним способом підтриманню найкращої гідродинамічної обстановки в уловлювачі. Це значить, що для даного випадку буде спостерігатися і найкращий ефект уловлювання домішок з потоку рідини. На Фіг.1 зображений поздовжній переріз пристрою безперервної дії для відокремлення важких домішок від корене-, бульбоплодів в потоці рідини, на Фіг.2 вид спереду уловлювача, на Фіг.3 переріз колеса для відокремлення і вивантаження домішок, на Фіг.4 показано кріплення еластичного елементу до стрічкових ниток шнека на зовнішній поверхні перфорованого барабана. Пристрій безперервної дії для відокремлення важких домішок від корене-, бульбоплодів в потоці рідини являє собою перфорований барабан 1, на зовнішній поверхні якого закріплені стрічкові нитки шнека 2, а на внутрішній - нитки 3. З боку руху буряководяної суміші до барабана прикріплений кільцевий приймальник 4, який має два кармани 5 і 6. Обидва кармани з'єднані отворами з зовнішньою 7 і внутрішньою 8 порожнинами барабана. Кільцевий приймальник з карманами одночасно с і піднімачем для вилучення уловлених домішок з потоку в лоток 9. Барабан вловлювача закріплений на валу 10 за допомогою шпиць 11. Вал опирається на два підшипники 12. На зовнішній поверхні барабана закріплений роликово-втулковий ланцюг 13, що виконує роль вінцевої шестерні. Вловлювач приводиться в рух від приводу 14, що включає електродвигун, клинопасову передачу, редуктор і зірочку. До стрічкових ниток шнека 2, що знаходяться на зовнішній поверхні перфорованого барабана 1 прикріплений еластичний ущільнювач 15 (Фіг.4). Еластичним ущільнювачем може бути вирізана полоса із гумової транспортерної стрічка, то що. Пристрій безперервної дії для відокремлення важких домішок від корене-, бульбоплодів в потоці рідини працює наступним чином. Суміш води і коренеплодів разом з домішками, рухаючись по гідротранспортеру, потрапляє на внутрішню поверхню перфорованого барабана. Завдяки зменшенню швидкості потоку в каменевловлювачі важкі домішки осідають на внутрішній поверхні барабана 1, а коренеплоди, знаходячись у зваженому стані, ру 44795 4 хаються далі. При обертанні барабана внутрішні нитки шнека 3 переміщують великі важкі домішки (камінці) проти потоку суміші коренеплодів і води до розширеної частини барабана. Одночасно зовнішні нитки шнека 2 з прикріпленими до нього еластичними елементами 15 транспортують до розширеної частини барабана дрібні домішки (пісок), що проникли через отвори його і осіли на дні корпусу каменевловлювача. Кармани 5 і 6, що обертаються разом з барабаном, почергово занурюються і виходять з залитої водою частини барабана каменевловлювача. При цьому в кармани через зовнішні отвори 7 потрапляє пісок, що осів на дні корпусу каменевловлювача, а через отвори 8 - камінці, що осіли на внутрішній поверхні барабана. При обертанні барабана вода проходить через напівкільцевий рукав кармана і викидається фонтаном у внутрішню частину каменевловлювача через отвір 8. Завдяки висхідному потоку води коренеплоди не можуть осідати в карманах каменевловлювача. При подальшому обертанні барабана камінці і пісок піднімаються вгору , висипаються на лоток 9 і виводяться. Ефект уловлювання домішок в великій мірі залежить від гідродинамічних умов, які створюються в каменевловлювачах при протіканні буряководяної суміші. У випадку, коли є значні зазори між корпусом і барабаном каменевловлювача частина води протікає скрізь них а коренеплоди опускаються нижче на дно і стримуються внутрішніми витками шнека. Збільшується гідродинамічний опір каменевловлювача, зменшується швидкість вихідного потоку води з викидних карманів і можливий провал туди коренеплодів. Єфективність камнеуловлювача знижується. Особливо важливо ліквідувати зазори і перетік рідини через них при невеликій кількості транспортуючої води. З однієї сторони, конструктивний зазор між зовнішніми нитками шнека і циліндричним корпусом необхідний для зменшення вірогідності заклинювання обертанню барабана при попаданні в нього камінців, а з другої сторони через зазор перетікає частина води. У випадку, якщо цей зазор ліквідується шляхом встановлення еластичного елементу, то вирішуються ці дві взаємно протилежні умови. Якщо навіть в зазор між перфорованим барабаном і корпусом каменевловлювача попав інородний твердий предмет (наприклад камінь) то при обертанні барабана еластичний елемент лише змінить свою форму, а після проходження цього предмету знову прийме свою первісну форму. При цьому еластичний елемент між зовнішніми витками шнека і корпусом барабана виконує свою і другу функцію: ліквідує зазор для байпасного перетоку рідини, яка не приймає участі в роботі камінеуловлювача. Технічний результат полягає в можливості збільшити ефективність уловлювання важких домішок внаслідок стабілізації гідродинаміки потоку при ліквідації байпасних потоків рідини між корпусом камнеуловлювача і зовнішніми витками шнека перфорованого барабана. 5 Комп’ютерна верстка А. Рябко 44795 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
