Культиватор-рослинопідживлювач

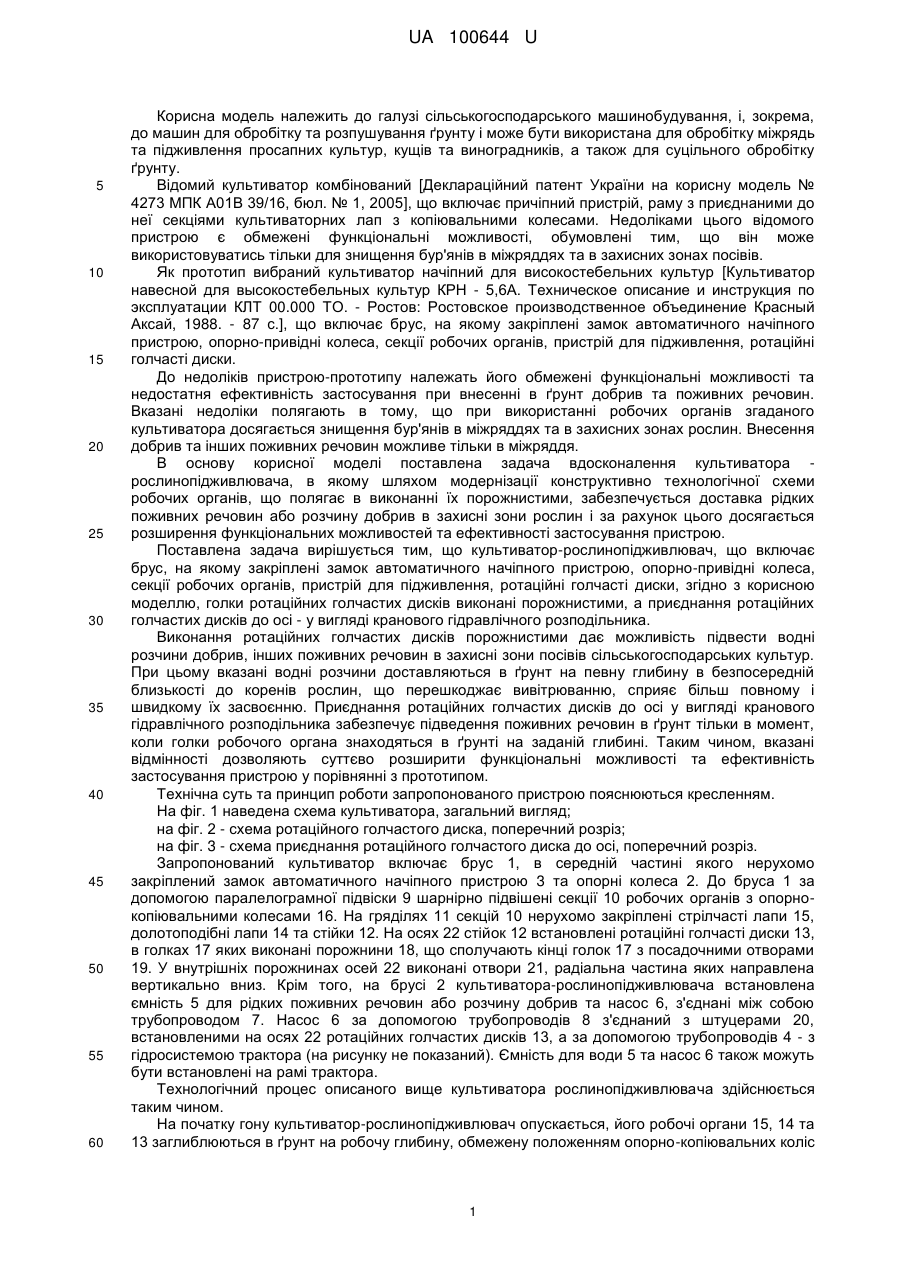

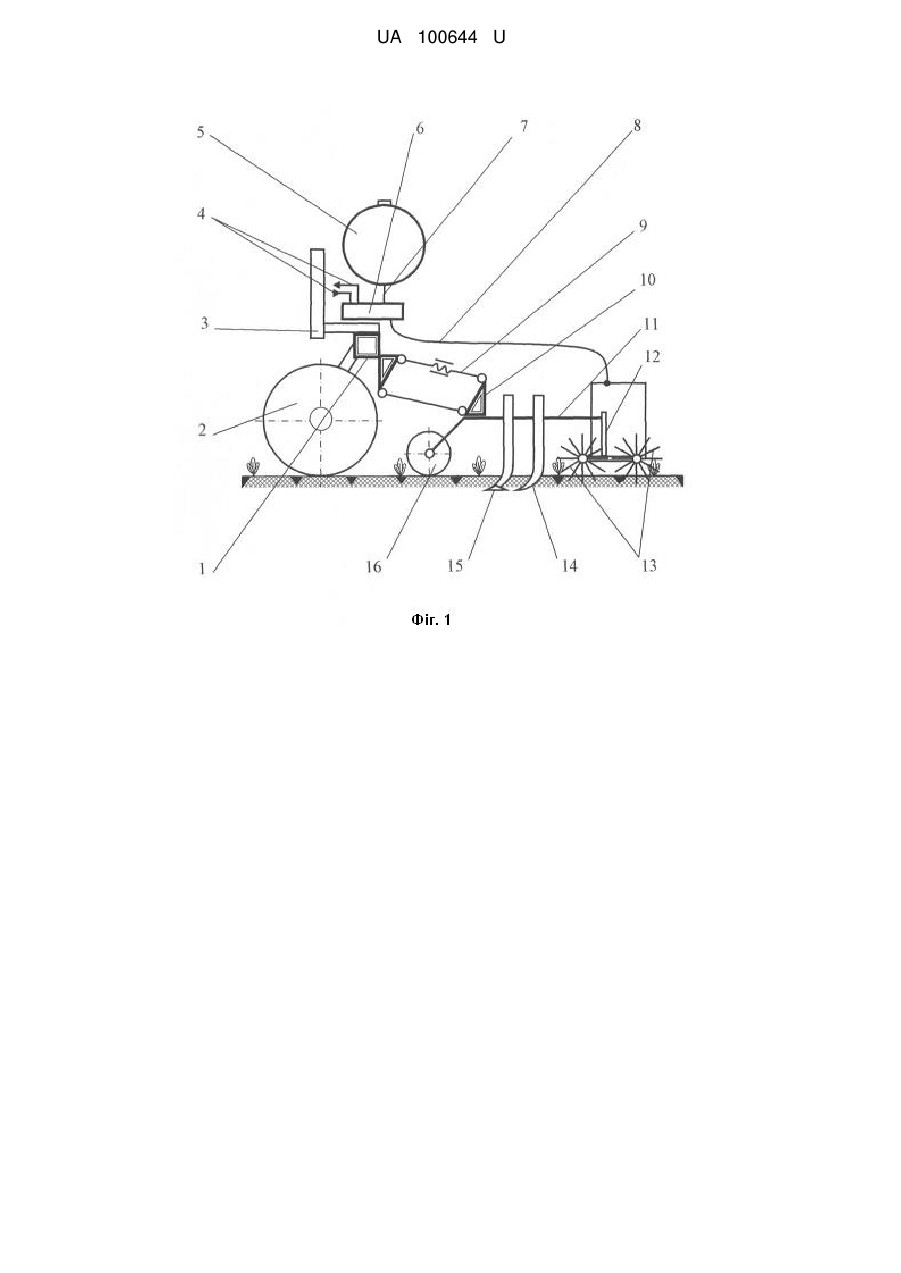

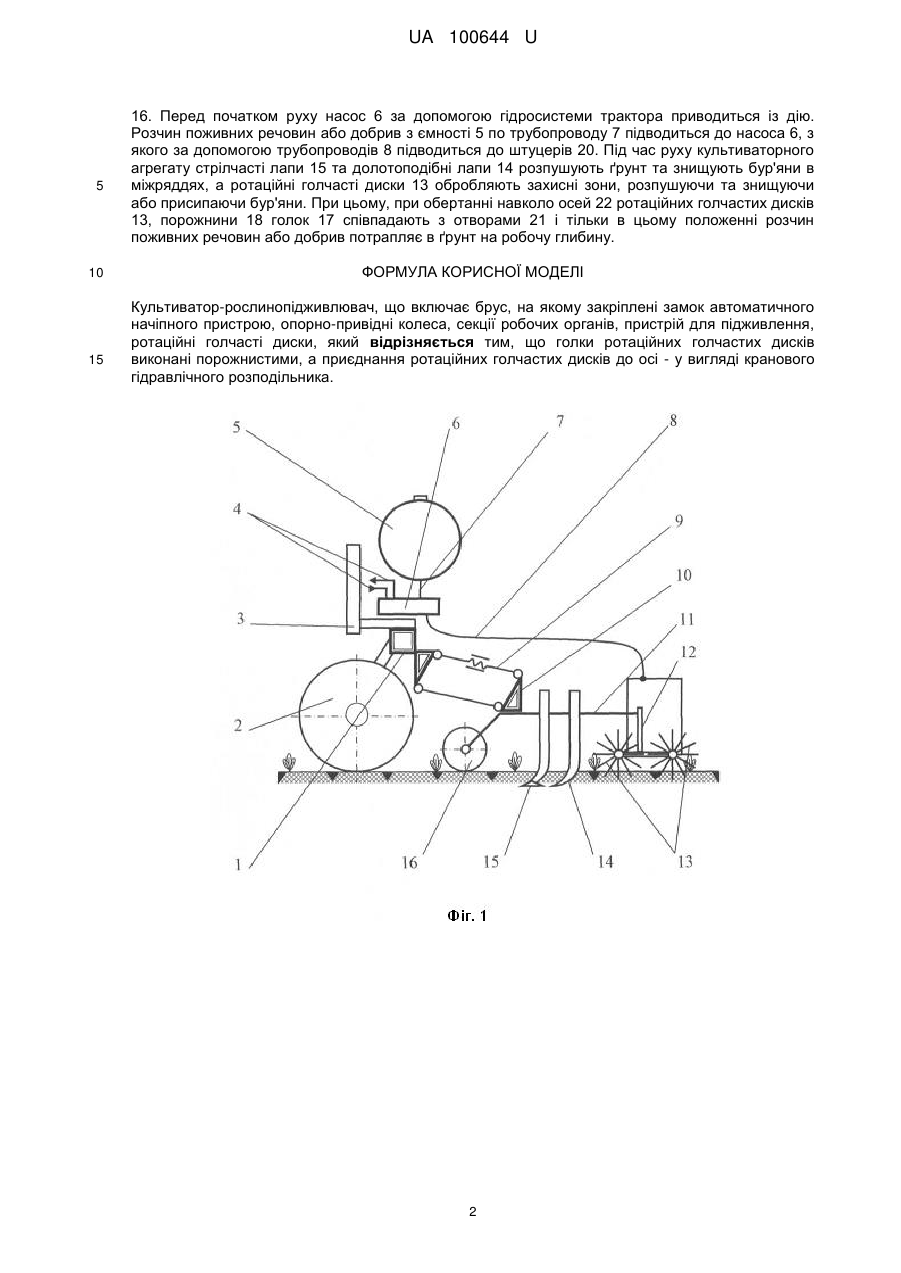

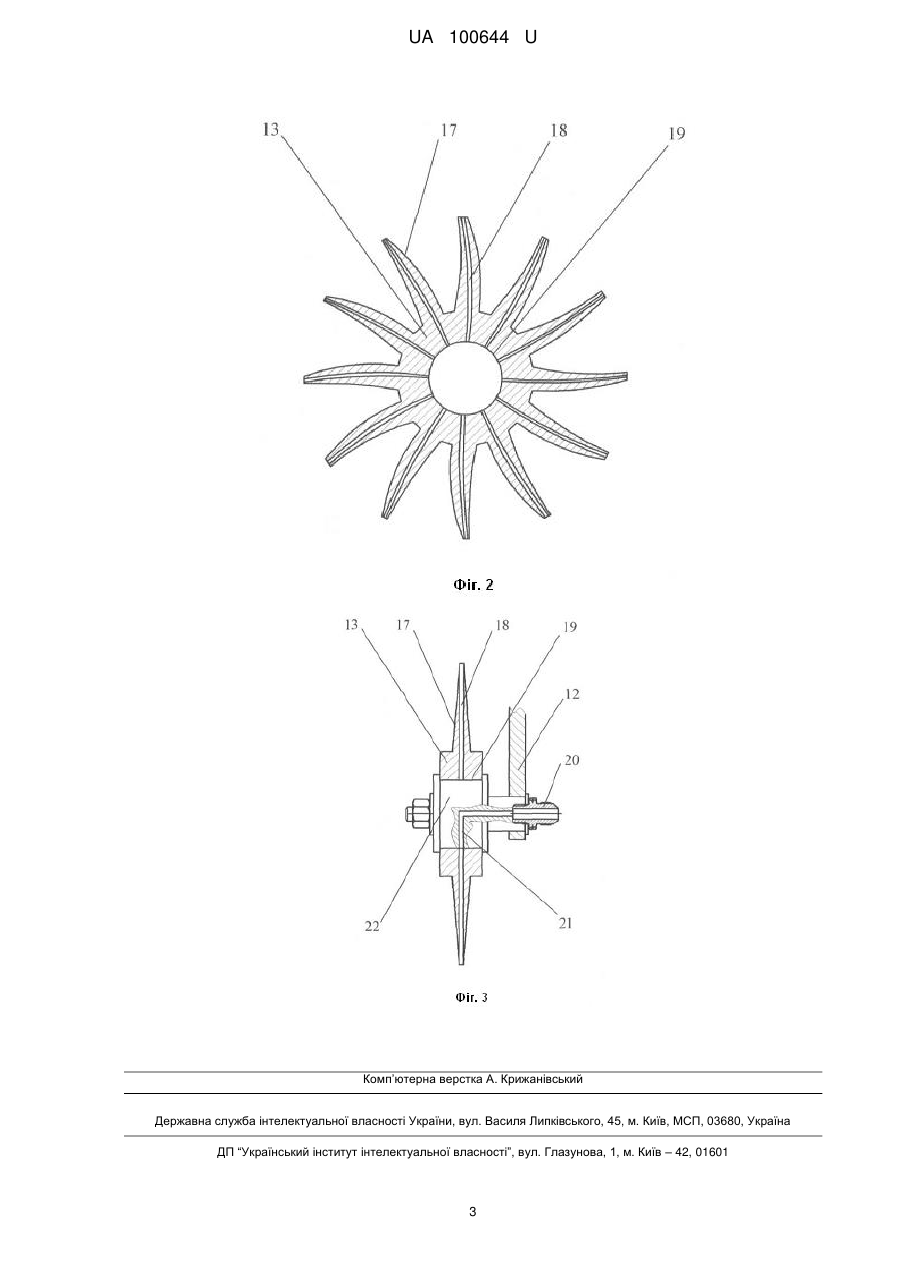

Реферат: UA 100644 U UA 100644 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування, і, зокрема, до машин для обробітку та розпушування ґрунту і може бути використана для обробітку міжрядь та підживлення просапних культур, кущів та виноградників, а також для суцільного обробітку ґрунту. Відомий культиватор комбінований [Деклараційний патент України на корисну модель № 4273 МПК А01В 39/16, бюл. № 1, 2005], що включає причіпний пристрій, раму з приєднаними до неї секціями культиваторних лап з копіювальними колесами. Недоліками цього відомого пристрою є обмежені функціональні можливості, обумовлені тим, що він може використовуватись тільки для знищення бур'янів в міжряддях та в захисних зонах посівів. Як прототип вибраний культиватор начіпний для високостебельних культур [Культиватор навесной для высокостебельных культур КРН - 5,6А. Техническое описание и инструкция по эксплуатации КЛТ 00.000 ТО. - Ростов: Ростовское производственное объединение Красный Аксай, 1988. - 87 с.], що включає брус, на якому закріплені замок автоматичного начіпного пристрою, опорно-привідні колеса, секції робочих органів, пристрій для підживлення, ротаційні голчасті диски. До недоліків пристрою-прототипу належать його обмежені функціональні можливості та недостатня ефективність застосування при внесенні в ґрунт добрив та поживних речовин. Вказані недоліки полягають в тому, що при використанні робочих органів згаданого культиватора досягається знищення бур'янів в міжряддях та в захисних зонах рослин. Внесення добрив та інших поживних речовин можливе тільки в міжряддя. В основу корисної моделі поставлена задача вдосконалення культиватора рослинопідживлювача, в якому шляхом модернізації конструктивно технологічної схеми робочих органів, що полягає в виконанні їх порожнистими, забезпечується доставка рідких поживних речовин або розчину добрив в захисні зони рослин і за рахунок цього досягається розширення функціональних можливостей та ефективності застосування пристрою. Поставлена задача вирішується тим, що культиватор-рослинопідживлювач, що включає брус, на якому закріплені замок автоматичного начіпного пристрою, опорно-привідні колеса, секції робочих органів, пристрій для підживлення, ротаційні голчасті диски, згідно з корисною моделлю, голки ротаційних голчастих дисків виконані порожнистими, а приєднання ротаційних голчастих дисків до осі - у вигляді кранового гідравлічного розподільника. Виконання ротаційних голчастих дисків порожнистими дає можливість підвести водні розчини добрив, інших поживних речовин в захисні зони посівів сільськогосподарських культур. При цьому вказані водні розчини доставляються в ґрунт на певну глибину в безпосередній близькості до коренів рослин, що перешкоджає вивітрюванню, сприяє більш повному і швидкому їх засвоєнню. Приєднання ротаційних голчастих дисків до осі у вигляді кранового гідравлічного розподільника забезпечує підведення поживних речовин в ґрунт тільки в момент, коли голки робочого органа знаходяться в ґрунті на заданій глибині. Таким чином, вказані відмінності дозволяють суттєво розширити функціональні можливості та ефективність застосування пристрою у порівнянні з прототипом. Технічна суть та принцип роботи запропонованого пристрою пояснюються кресленням. На фіг. 1 наведена схема культиватора, загальний вигляд; на фіг. 2 - схема ротаційного голчастого диска, поперечний розріз; на фіг. 3 - схема приєднання ротаційного голчастого диска до осі, поперечний розріз. Запропонований культиватор включає брус 1, в середній частині якого нерухомо закріплений замок автоматичного начіпного пристрою 3 та опорні колеса 2. До бруса 1 за допомогою паралелограмної підвіски 9 шарнірно підвішені секції 10 робочих органів з опорнокопіювальними колесами 16. На гряділях 11 секцій 10 нерухомо закріплені стрілчасті лапи 15, долотоподібні лапи 14 та стійки 12. На осях 22 стійок 12 встановлені ротаційні голчасті диски 13, в голках 17 яких виконані порожнини 18, що сполучають кінці голок 17 з посадочними отворами 19. У внутрішніх порожнинах осей 22 виконані отвори 21, радіальна частина яких направлена вертикально вниз. Крім того, на брусі 2 культиватора-рослинопідживлювача встановлена ємність 5 для рідких поживних речовин або розчину добрив та насос 6, з'єднані між собою трубопроводом 7. Насос 6 за допомогою трубопроводів 8 з'єднаний з штуцерами 20, встановленими на осях 22 ротаційних голчастих дисків 13, а за допомогою трубопроводів 4 - з гідросистемою трактора (на рисунку не показаний). Ємність для води 5 та насос 6 також можуть бути встановлені на рамі трактора. Технологічний процес описаного вище культиватора рослинопідживлювача здійснюється таким чином. На початку гону культиватор-рослинопідживлювач опускається, його робочі органи 15, 14 та 13 заглиблюються в ґрунт на робочу глибину, обмежену положенням опорно-копіювальних коліс 1 UA 100644 U 5 10 15 16. Перед початком руху насос 6 за допомогою гідросистеми трактора приводиться із дію. Розчин поживних речовин або добрив з ємності 5 по трубопроводу 7 підводиться до насоса 6, з якого за допомогою трубопроводів 8 підводиться до штуцерів 20. Під час руху культиваторного агрегату стрілчасті лапи 15 та долотоподібні лапи 14 розпушують ґрунт та знищують бур'яни в міжряддях, а ротаційні голчасті диски 13 обробляють захисні зони, розпушуючи та знищуючи або присипаючи бур'яни. При цьому, при обертанні навколо осей 22 ротаційних голчастих дисків 13, порожнини 18 голок 17 співпадають з отворами 21 і тільки в цьому положенні розчин поживних речовин або добрив потрапляє в ґрунт на робочу глибину. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Культиватор-рослинопідживлювач, що включає брус, на якому закріплені замок автоматичного начіпного пристрою, опорно-привідні колеса, секції робочих органів, пристрій для підживлення, ротаційні голчасті диски, який відрізняється тим, що голки ротаційних голчастих дисків виконані порожнистими, а приєднання ротаційних голчастих дисків до осі - у вигляді кранового гідравлічного розподільника. 2 UA 100644 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
