Ріжучий апарат жатки

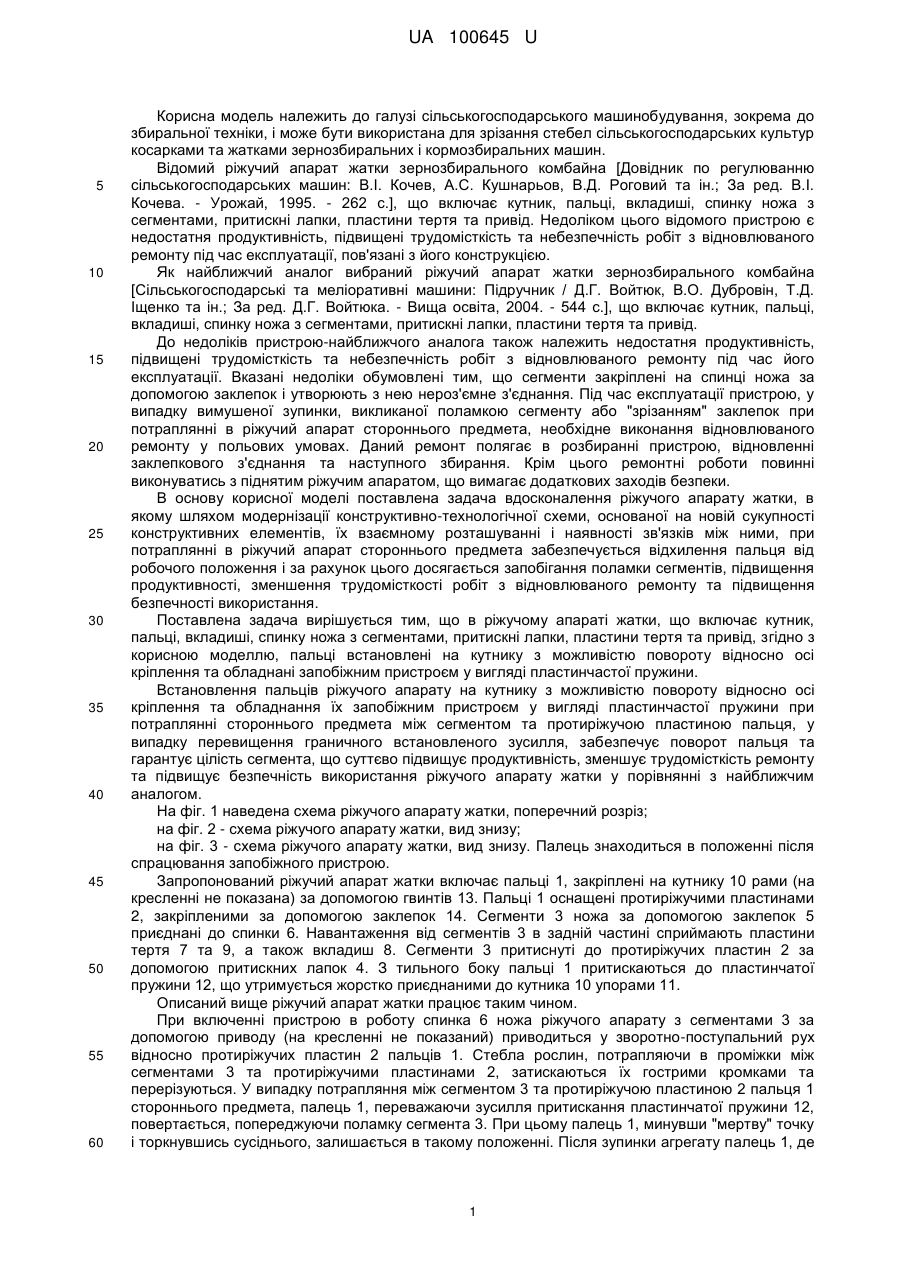

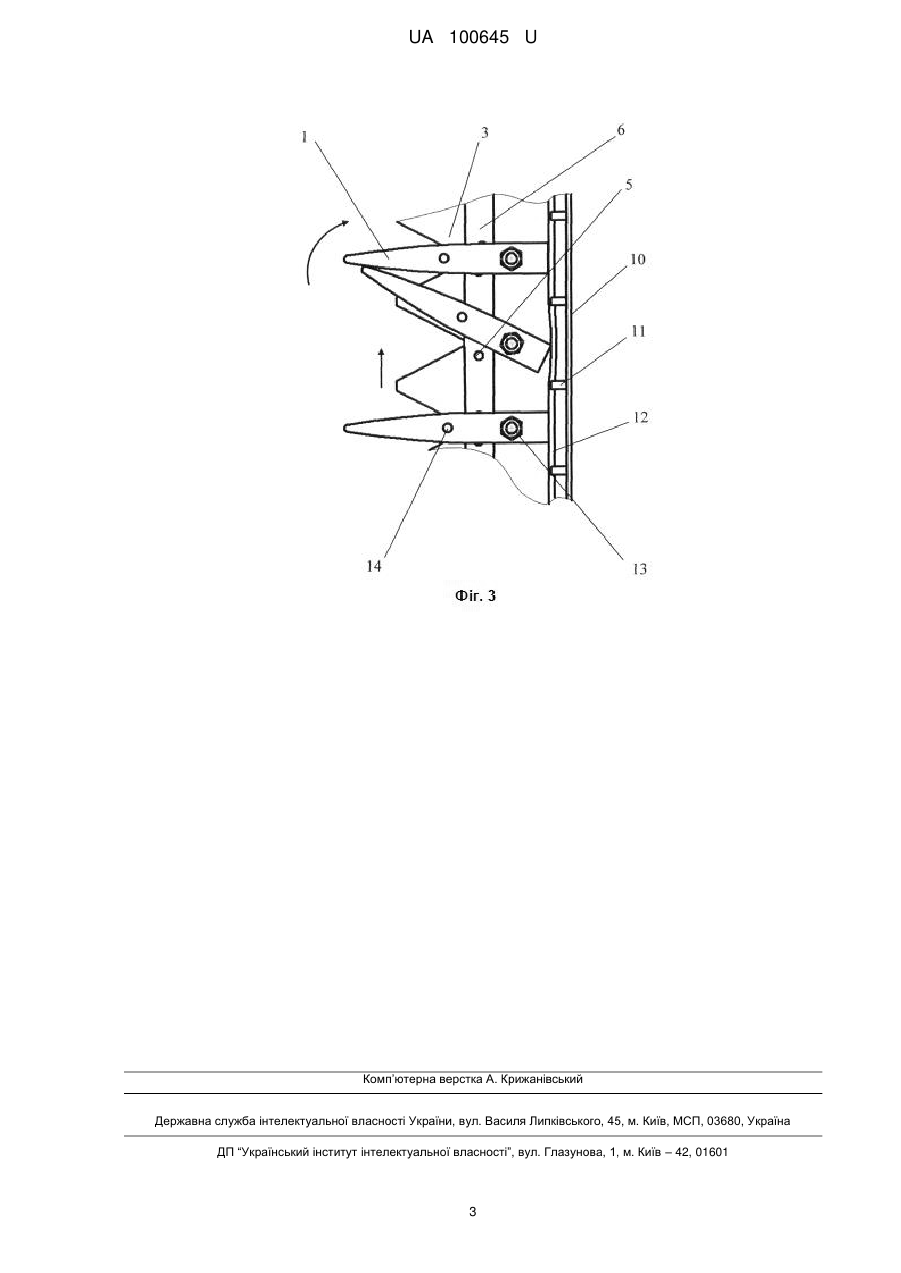

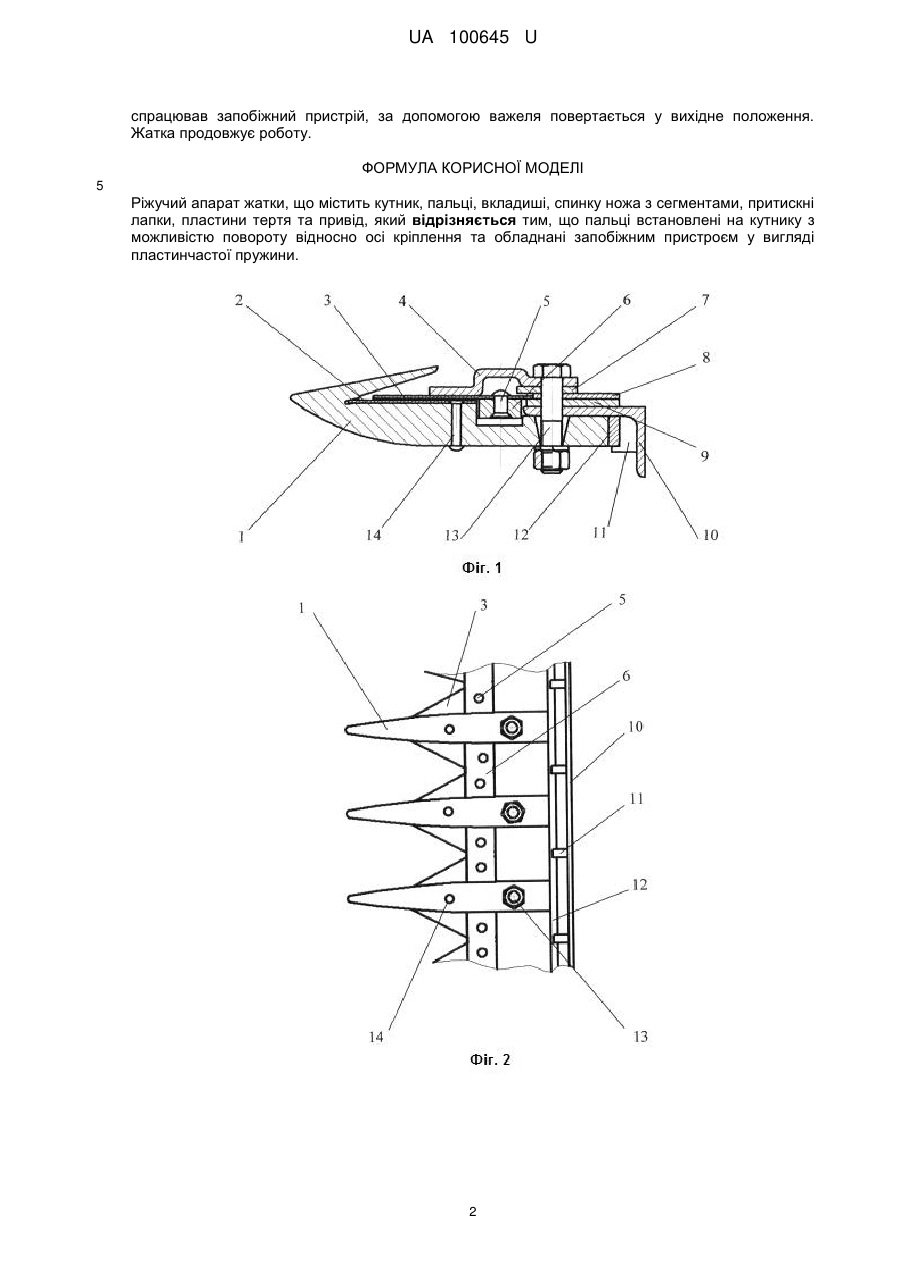

Реферат: UA 100645 U UA 100645 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до збиральної техніки, і може бути використана для зрізання стебел сільськогосподарських культур косарками та жатками зернозбиральних і кормозбиральних машин. Відомий ріжучий апарат жатки зернозбирального комбайна [Довідник по регулюванню сільськогосподарських машин: В.І. Кочев, А.С. Кушнарьов, В.Д. Роговий та ін.; За ред. В.І. Кочева. - Урожай, 1995. - 262 с.], що включає кутник, пальці, вкладиші, спинку ножа з сегментами, притискні лапки, пластини тертя та привід. Недоліком цього відомого пристрою є недостатня продуктивність, підвищені трудомісткість та небезпечність робіт з відновлюваного ремонту під час експлуатації, пов'язані з його конструкцією. Як найближчий аналог вибраний ріжучий апарат жатки зернозбирального комбайна [Сільськогосподарські та меліоративні машини: Підручник / Д.Г. Войтюк, В.О. Дубровін, Т.Д. Іщенко та ін.; За ред. Д.Г. Войтюка. - Вища освіта, 2004. - 544 с.], що включає кутник, пальці, вкладиші, спинку ножа з сегментами, притискні лапки, пластини тертя та привід. До недоліків пристрою-найближчого аналога також належить недостатня продуктивність, підвищені трудомісткість та небезпечність робіт з відновлюваного ремонту під час його експлуатації. Вказані недоліки обумовлені тим, що сегменти закріплені на спинці ножа за допомогою заклепок і утворюють з нею нероз'ємне з'єднання. Під час експлуатації пристрою, у випадку вимушеної зупинки, викликаної поламкою сегменту або "зрізанням" заклепок при потраплянні в ріжучий апарат стороннього предмета, необхідне виконання відновлюваного ремонту у польових умовах. Даний ремонт полягає в розбиранні пристрою, відновленні заклепкового з'єднання та наступного збирання. Крім цього ремонтні роботи повинні виконуватись з піднятим ріжучим апаратом, що вимагає додаткових заходів безпеки. В основу корисної моделі поставлена задача вдосконалення ріжучого апарату жатки, в якому шляхом модернізації конструктивно-технологічної схеми, основаної на новій сукупності конструктивних елементів, їх взаємному розташуванні і наявності зв'язків між ними, при потраплянні в ріжучий апарат стороннього предмета забезпечується відхилення пальця від робочого положення і за рахунок цього досягається запобігання поламки сегментів, підвищення продуктивності, зменшення трудомісткості робіт з відновлюваного ремонту та підвищення безпечності використання. Поставлена задача вирішується тим, що в ріжучому апараті жатки, що включає кутник, пальці, вкладиші, спинку ножа з сегментами, притискні лапки, пластини тертя та привід, згідно з корисною моделлю, пальці встановлені на кутнику з можливістю повороту відносно осі кріплення та обладнані запобіжним пристроєм у вигляді пластинчастої пружини. Встановлення пальців ріжучого апарату на кутнику з можливістю повороту відносно осі кріплення та обладнання їх запобіжним пристроєм у вигляді пластинчастої пружини при потраплянні стороннього предмета між сегментом та протиріжучою пластиною пальця, у випадку перевищення граничного встановленого зусилля, забезпечує поворот пальця та гарантує цілість сегмента, що суттєво підвищує продуктивність, зменшує трудомісткість ремонту та підвищує безпечність використання ріжучого апарату жатки у порівнянні з найближчим аналогом. На фіг. 1 наведена схема ріжучого апарату жатки, поперечний розріз; на фіг. 2 - схема ріжучого апарату жатки, вид знизу; на фіг. 3 - схема ріжучого апарату жатки, вид знизу. Палець знаходиться в положенні після спрацювання запобіжного пристрою. Запропонований ріжучий апарат жатки включає пальці 1, закріплені на кутнику 10 рами (на кресленні не показана) за допомогою гвинтів 13. Пальці 1 оснащені протиріжучими пластинами 2, закріпленими за допомогою заклепок 14. Сегменти 3 ножа за допомогою заклепок 5 приєднані до спинки 6. Навантаження від сегментів 3 в задній частині сприймають пластини тертя 7 та 9, а також вкладиш 8. Сегменти 3 притиснуті до протиріжучих пластин 2 за допомогою притискних лапок 4. З тильного боку пальці 1 притискаються до пластинчатої пружини 12, що утримується жорстко приєднаними до кутника 10 упорами 11. Описаний вище ріжучий апарат жатки працює таким чином. При включенні пристрою в роботу спинка 6 ножа ріжучого апарату з сегментами 3 за допомогою приводу (на кресленні не показаний) приводиться у зворотно-поступальний рух відносно протиріжучих пластин 2 пальців 1. Стебла рослин, потрапляючи в проміжки між сегментами 3 та протиріжучими пластинами 2, затискаються їх гострими кромками та перерізуються. У випадку потрапляння між сегментом 3 та протиріжучою пластиною 2 пальця 1 стороннього предмета, палець 1, переважаючи зусилля притискання пластинчатої пружини 12, повертається, попереджуючи поламку сегмента 3. При цьому палець 1, минувши "мертву" точку і торкнувшись сусіднього, залишається в такому положенні. Після зупинки агрегату палець 1, де 1 UA 100645 U спрацював запобіжний пристрій, за допомогою важеля повертається у вихідне положення. Жатка продовжує роботу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Ріжучий апарат жатки, що містить кутник, пальці, вкладиші, спинку ножа з сегментами, притискні лапки, пластини тертя та привід, який відрізняється тим, що пальці встановлені на кутнику з можливістю повороту відносно осі кріплення та обладнані запобіжним пристроєм у вигляді пластинчастої пружини. 2 UA 100645 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
