Культиватор-рослинопідживлювач

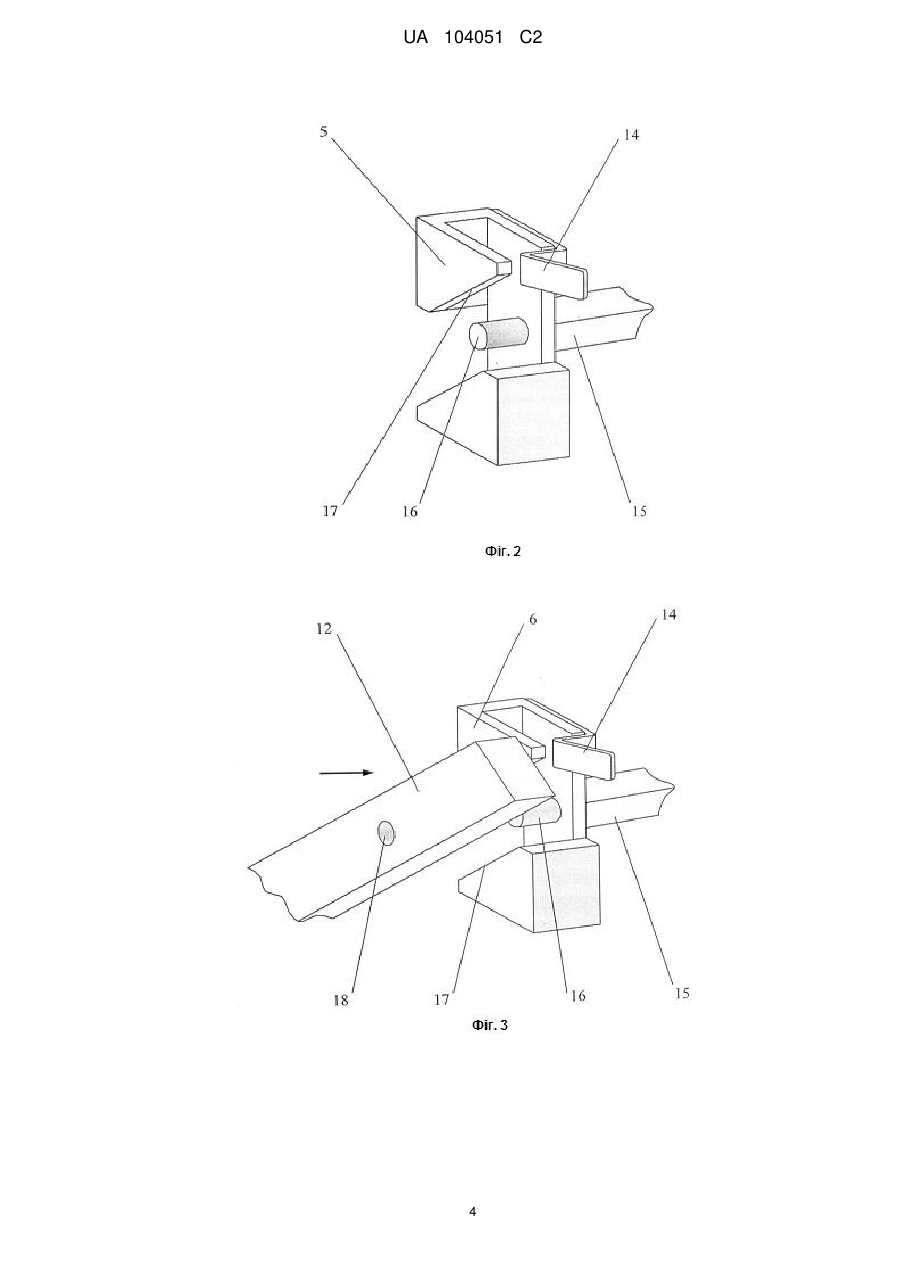

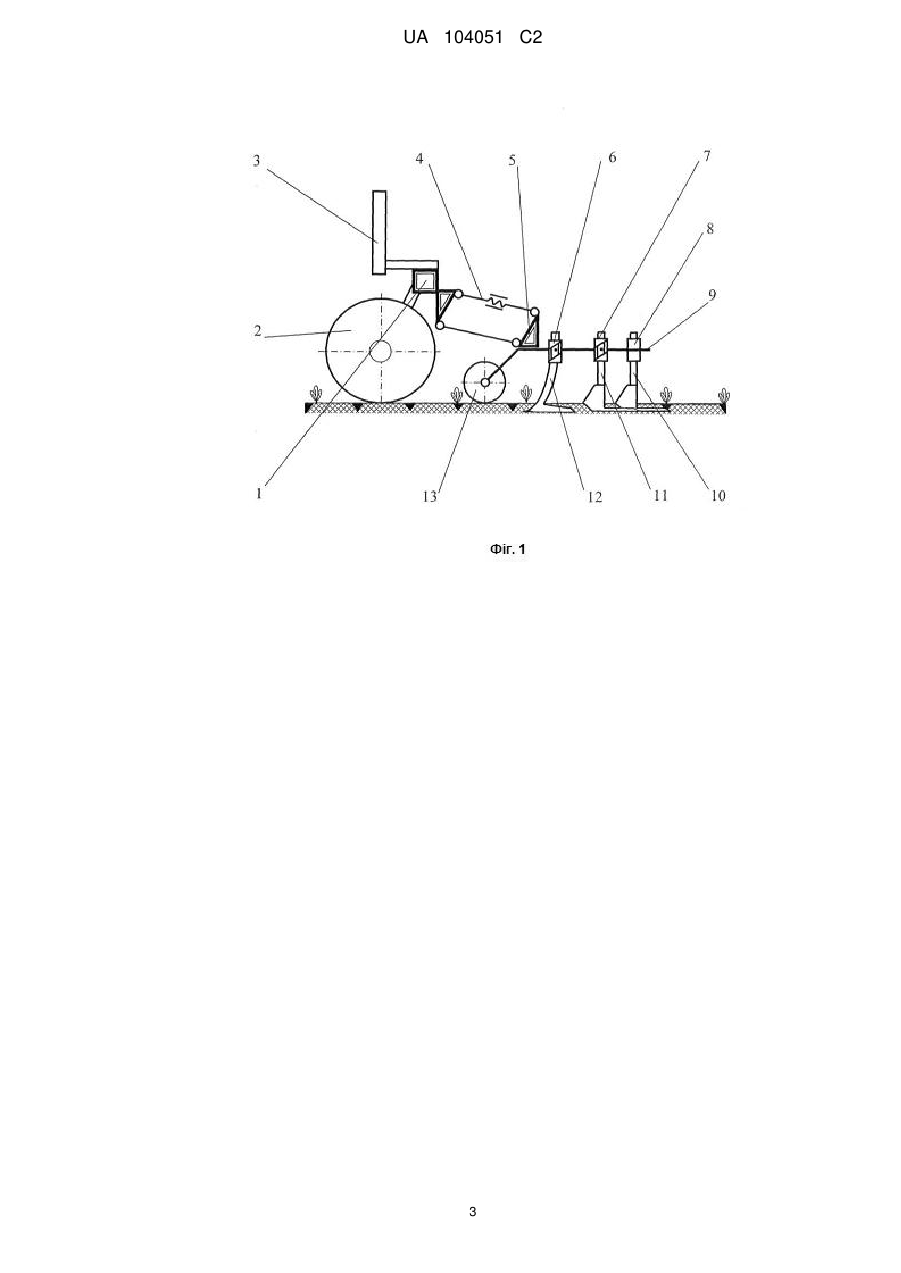

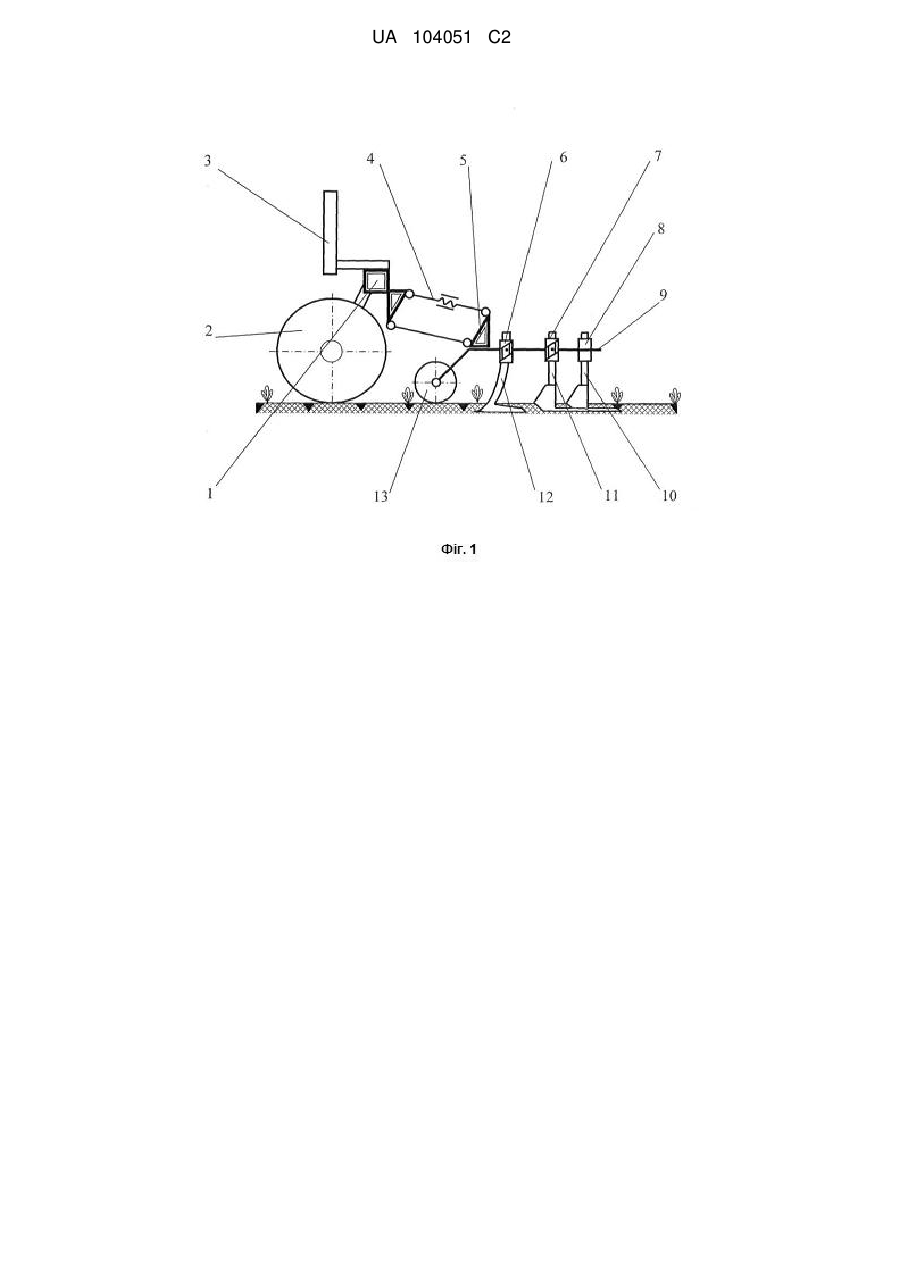

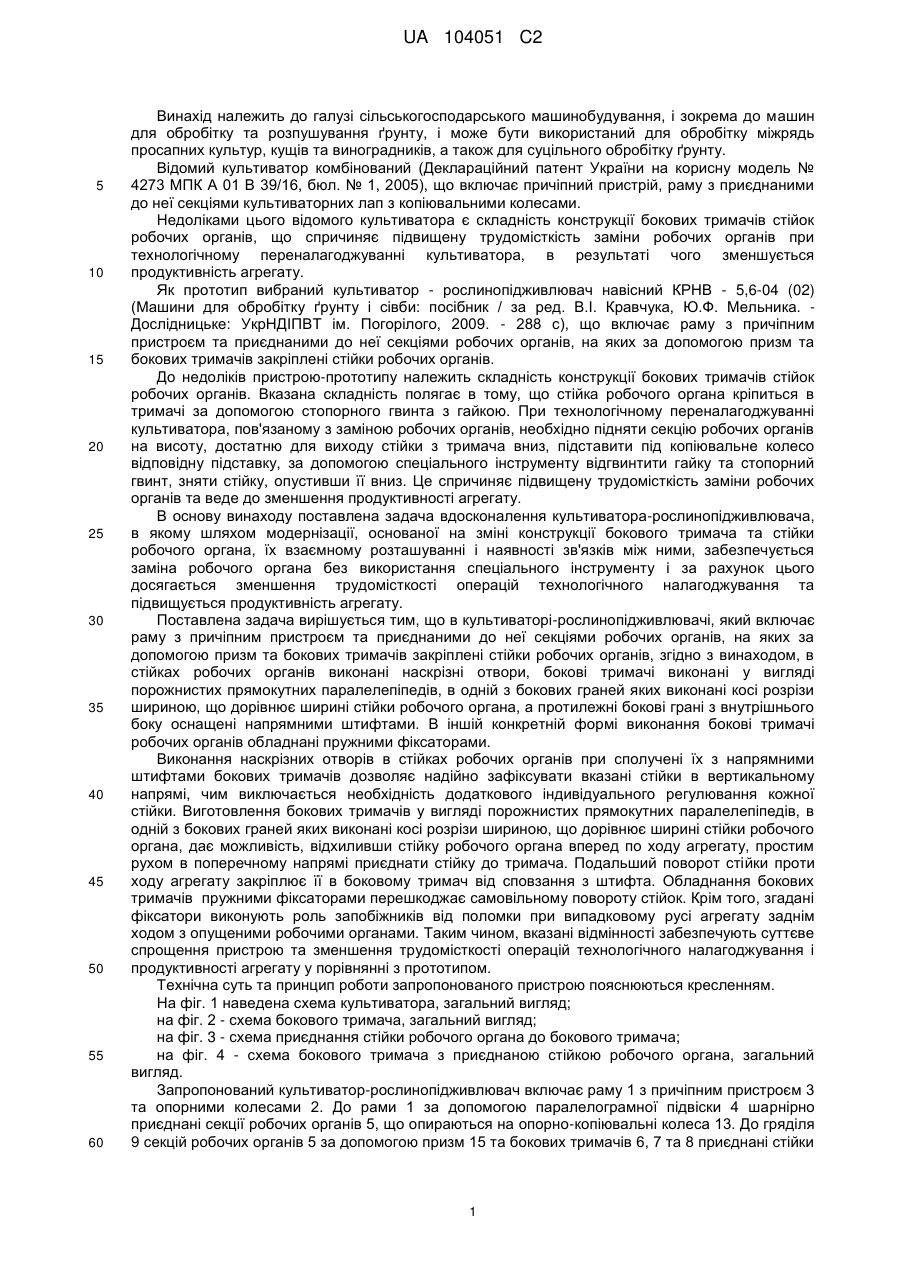

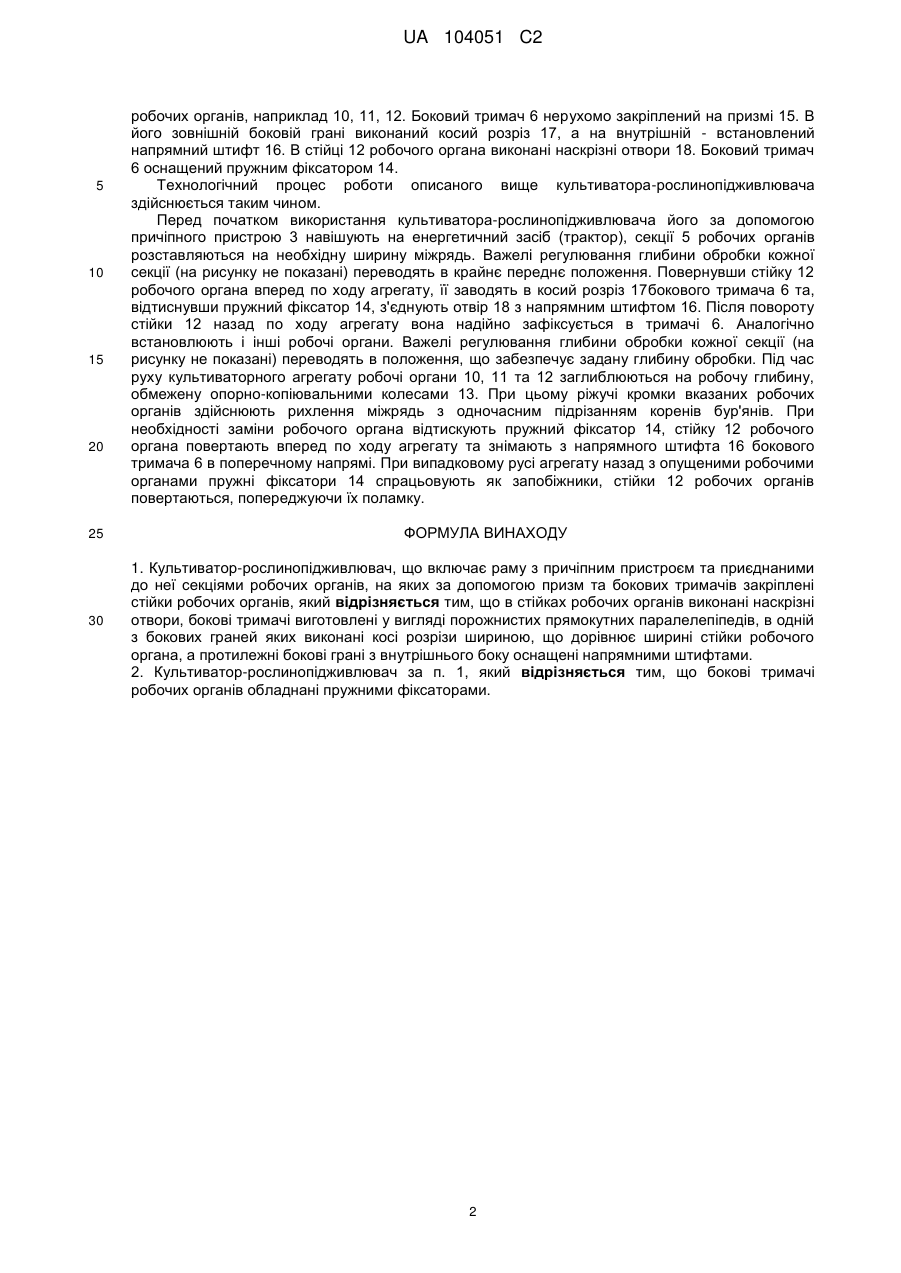

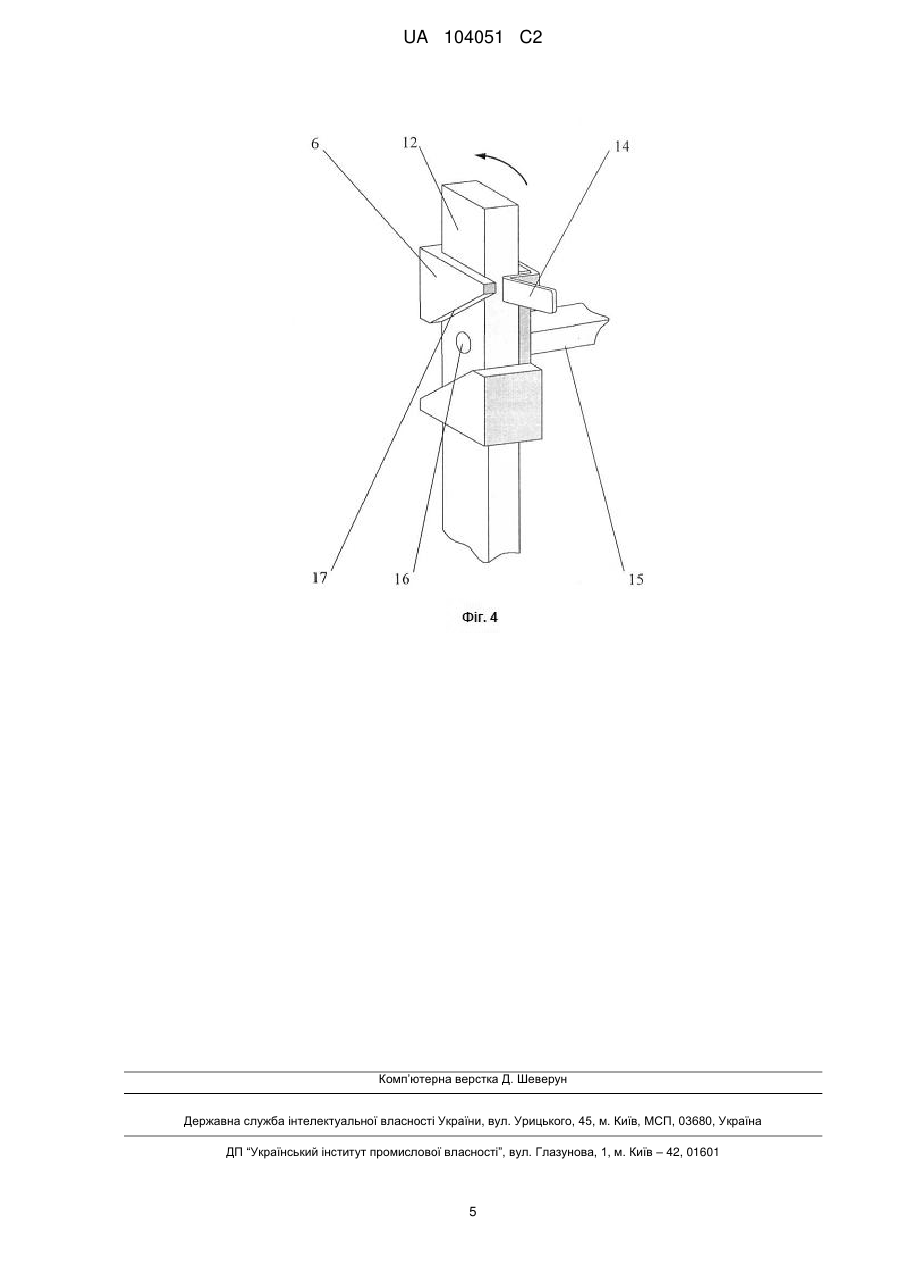

Реферат: Заявлений культиватор-рослинопідживлювач включає раму з причіпним пристроєм та приєднаними до неї секціями робочих органів, на яких за допомогою призм та бокових тримачів закріплені стійки робочих органів. В стійках робочих органів виконані наскрізні отвори. Бокові тримачі виготовлені у вигляді порожнистих прямокутних паралелепіпедів, в одній з бокових граней яких виконані косі розрізи шириною, що дорівнює ширині стійки робочого органа. Протилежні бокові грані з внутрішнього боку оснащені напрямними штифтами. UA 104051 C2 (12) UA 104051 C2 UA 104051 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі сільськогосподарського машинобудування, і зокрема до машин для обробітку та розпушування ґрунту, і може бути використаний для обробітку міжрядь просапних культур, кущів та виноградників, а також для суцільного обробітку ґрунту. Відомий культиватор комбінований (Деклараційний патент України на корисну модель № 4273 МПК А 01 В 39/16, бюл. № 1, 2005), що включає причіпний пристрій, раму з приєднаними до неї секціями культиваторних лап з копіювальними колесами. Недоліками цього відомого культиватора є складність конструкції бокових тримачів стійок робочих органів, що спричиняє підвищену трудомісткість заміни робочих органів при технологічному переналагоджуванні культиватора, в результаті чого зменшується продуктивність агрегату. Як прототип вибраний культиватор - рослинопідживлювач навісний КРНВ - 5,6-04 (02) (Машини для обробітку ґрунту і сівби: посібник / за ред. В.І. Кравчука, Ю.Ф. Мельника. Дослідницьке: УкрНДІПВТ ім. Погорілого, 2009. - 288 с), що включає раму з причіпним пристроєм та приєднаними до неї секціями робочих органів, на яких за допомогою призм та бокових тримачів закріплені стійки робочих органів. До недоліків пристрою-прототипу належить складність конструкції бокових тримачів стійок робочих органів. Вказана складність полягає в тому, що стійка робочого органа кріпиться в тримачі за допомогою стопорного гвинта з гайкою. При технологічному переналагоджуванні культиватора, пов'язаному з заміною робочих органів, необхідно підняти секцію робочих органів на висоту, достатню для виходу стійки з тримача вниз, підставити під копіювальне колесо відповідну підставку, за допомогою спеціального інструменту відгвинтити гайку та стопорний гвинт, зняти стійку, опустивши її вниз. Це спричиняє підвищену трудомісткість заміни робочих органів та веде до зменшення продуктивності агрегату. В основу винаходу поставлена задача вдосконалення культиватора-рослинопідживлювача, в якому шляхом модернізації, основаної на зміні конструкції бокового тримача та стійки робочого органа, їх взаємному розташуванні і наявності зв'язків між ними, забезпечується заміна робочого органа без використання спеціального інструменту і за рахунок цього досягається зменшення трудомісткості операцій технологічного налагоджування та підвищується продуктивність агрегату. Поставлена задача вирішується тим, що в культиваторі-рослинопідживлювачі, який включає раму з причіпним пристроєм та приєднаними до неї секціями робочих органів, на яких за допомогою призм та бокових тримачів закріплені стійки робочих органів, згідно з винаходом, в стійках робочих органів виконані наскрізні отвори, бокові тримачі виконані у вигляді порожнистих прямокутних паралелепіпедів, в одній з бокових граней яких виконані косі розрізи шириною, що дорівнює ширині стійки робочого органа, а протилежні бокові грані з внутрішнього боку оснащені напрямними штифтами. В іншій конкретній формі виконання бокові тримачі робочих органів обладнані пружними фіксаторами. Виконання наскрізних отворів в стійках робочих органів при сполучені їх з напрямними штифтами бокових тримачів дозволяє надійно зафіксувати вказані стійки в вертикальному напрямі, чим виключається необхідність додаткового індивідуального регулювання кожної стійки. Виготовлення бокових тримачів у вигляді порожнистих прямокутних паралелепіпедів, в одній з бокових граней яких виконані косі розрізи шириною, що дорівнює ширині стійки робочого органа, дає можливість, відхиливши стійку робочого органа вперед по ходу агрегату, простим рухом в поперечному напрямі приєднати стійку до тримача. Подальший поворот стійки проти ходу агрегату закріплює її в боковому тримач від сповзання з штифта. Обладнання бокових тримачів пружними фіксаторами перешкоджає самовільному повороту стійок. Крім того, згадані фіксатори виконують роль запобіжників від поломки при випадковому русі агрегату заднім ходом з опущеними робочими органами. Таким чином, вказані відмінності забезпечують суттєве спрощення пристрою та зменшення трудомісткості операцій технологічного налагоджування і продуктивності агрегату у порівнянні з прототипом. Технічна суть та принцип роботи запропонованого пристрою пояснюються кресленням. На фіг. 1 наведена схема культиватора, загальний вигляд; на фіг. 2 - схема бокового тримача, загальний вигляд; на фіг. 3 - схема приєднання стійки робочого органа до бокового тримача; на фіг. 4 - схема бокового тримача з приєднаною стійкою робочого органа, загальний вигляд. Запропонований культиватор-рослинопідживлювач включає раму 1 з причіпним пристроєм 3 та опорними колесами 2. До рами 1 за допомогою паралелограмної підвіски 4 шарнірно приєднані секції робочих органів 5, що опираються на опорно-копіювальні колеса 13. До гряділя 9 секцій робочих органів 5 за допомогою призм 15 та бокових тримачів 6, 7 та 8 приєднані стійки 1 UA 104051 C2 5 10 15 20 25 30 робочих органів, наприклад 10, 11, 12. Боковий тримач 6 нерухомо закріплений на призмі 15. В його зовнішній боковій грані виконаний косий розріз 17, а на внутрішній - встановлений напрямний штифт 16. В стійці 12 робочого органа виконані наскрізні отвори 18. Боковий тримач 6 оснащений пружним фіксатором 14. Технологічний процес роботи описаного вище культиватора-рослинопідживлювача здійснюється таким чином. Перед початком використання культиватора-рослинопідживлювача його за допомогою причіпного пристрою 3 навішують на енергетичний засіб (трактор), секції 5 робочих органів розставляються на необхідну ширину міжрядь. Важелі регулювання глибини обробки кожної секції (на рисунку не показані) переводять в крайнє переднє положення. Повернувши стійку 12 робочого органа вперед по ходу агрегату, її заводять в косий розріз 17бокового тримача 6 та, відтиснувши пружний фіксатор 14, з'єднують отвір 18 з напрямним штифтом 16. Після повороту стійки 12 назад по ходу агрегату вона надійно зафіксується в тримачі 6. Аналогічно встановлюють і інші робочі органи. Важелі регулювання глибини обробки кожної секції (на рисунку не показані) переводять в положення, що забезпечує задану глибину обробки. Під час руху культиваторного агрегату робочі органи 10, 11 та 12 заглиблюються на робочу глибину, обмежену опорно-копіювальними колесами 13. При цьому ріжучі кромки вказаних робочих органів здійснюють рихлення міжрядь з одночасним підрізанням коренів бур'янів. При необхідності заміни робочого органа відтискують пружний фіксатор 14, стійку 12 робочого органа повертають вперед по ходу агрегату та знімають з напрямного штифта 16 бокового тримача 6 в поперечному напрямі. При випадковому русі агрегату назад з опущеними робочими органами пружні фіксатори 14 спрацьовують як запобіжники, стійки 12 робочих органів повертаються, попереджуючи їх поламку. ФОРМУЛА ВИНАХОДУ 1. Культиватор-рослинопідживлювач, що включає раму з причіпним пристроєм та приєднаними до неї секціями робочих органів, на яких за допомогою призм та бокових тримачів закріплені стійки робочих органів, який відрізняється тим, що в стійках робочих органів виконані наскрізні отвори, бокові тримачі виготовлені у вигляді порожнистих прямокутних паралелепіпедів, в одній з бокових граней яких виконані косі розрізи шириною, що дорівнює ширині стійки робочого органа, а протилежні бокові грані з внутрішнього боку оснащені напрямними штифтами. 2. Культиватор-рослинопідживлювач за п. 1, який відрізняється тим, що бокові тримачі робочих органів обладнані пружними фіксаторами. 2 UA 104051 C2 3 UA 104051 C2 4 UA 104051 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
