Універсальний портативний світлодіодний освітлювач

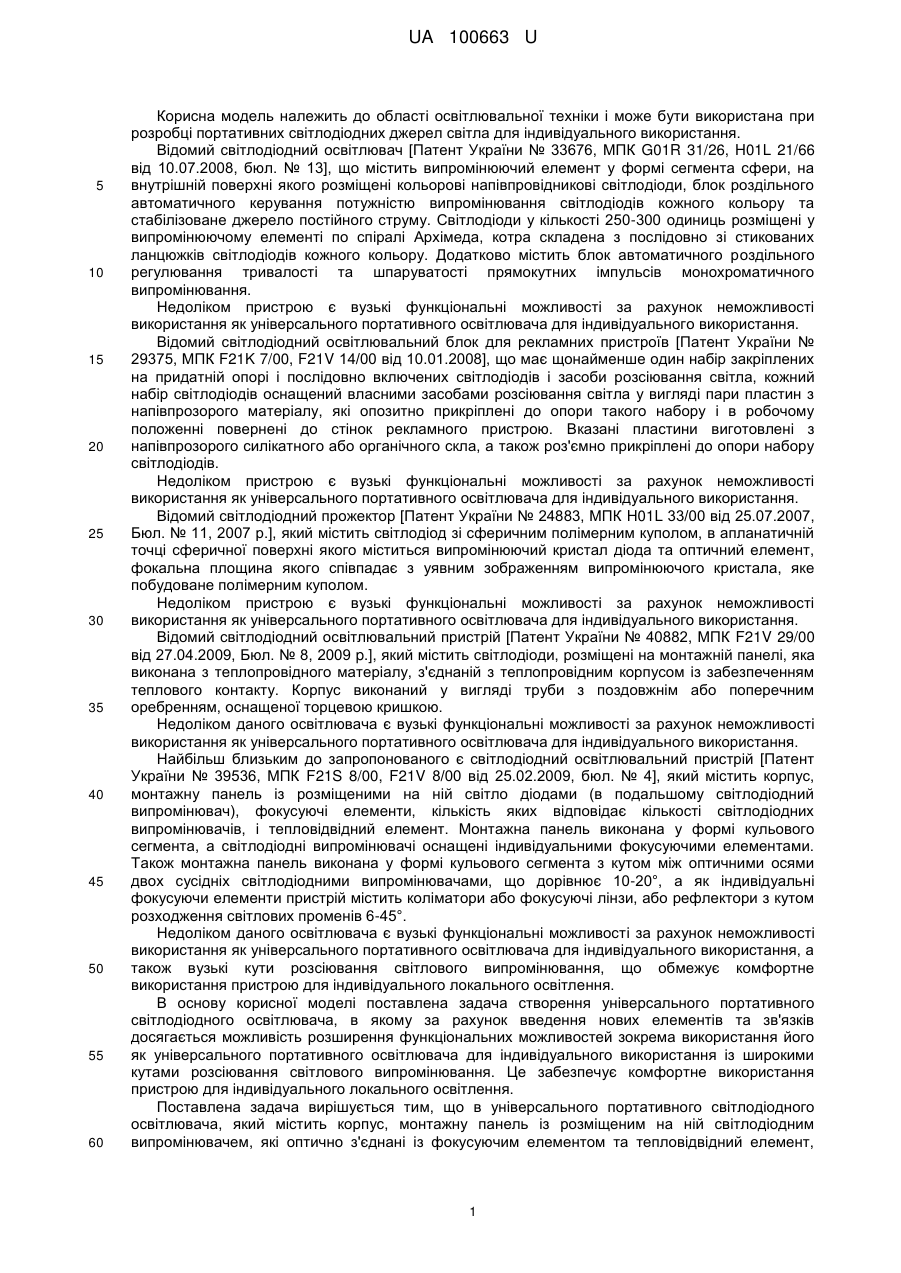

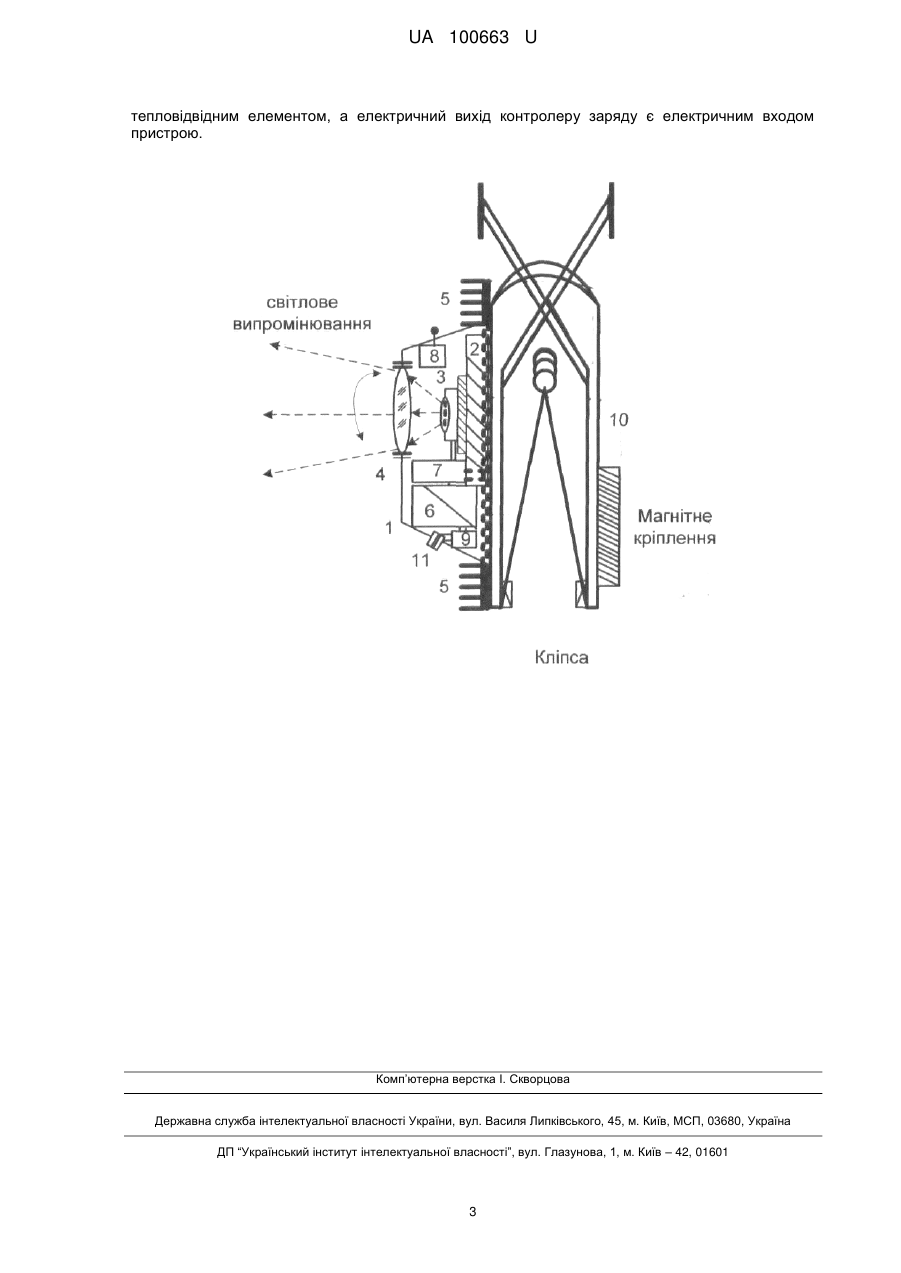

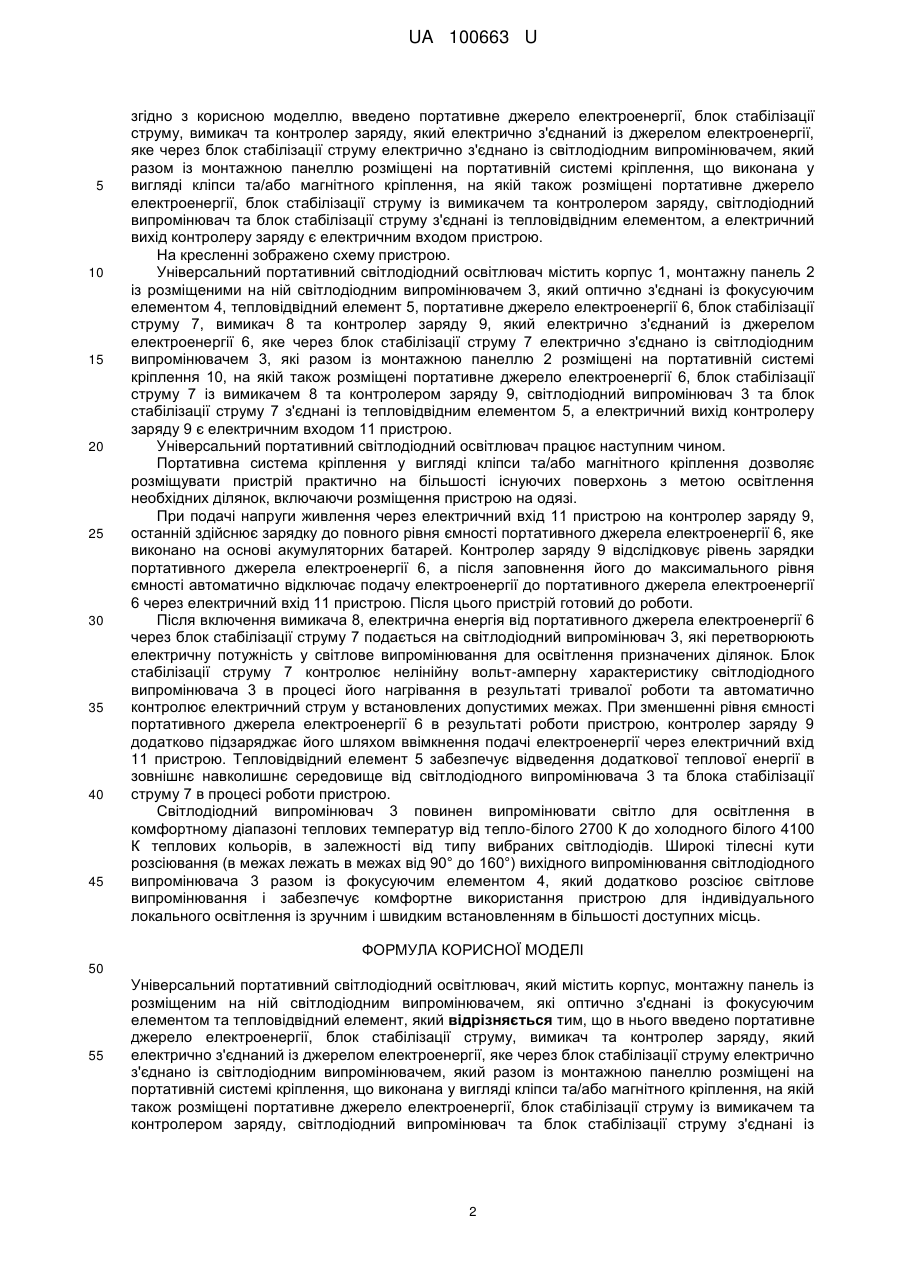

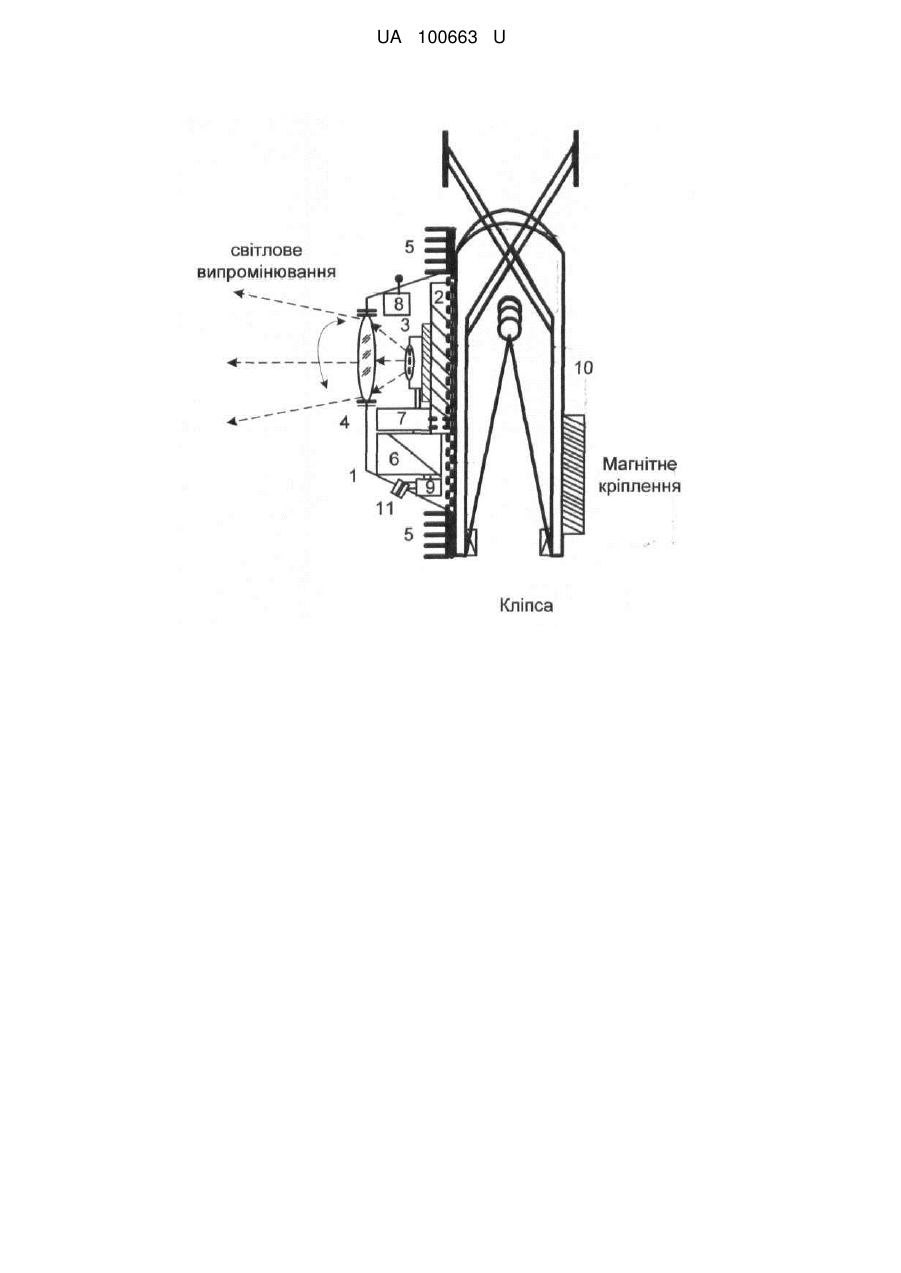

Реферат: Універсальний портативний світлодіодний освітлювач містить корпус, монтажну панель із розміщеним на ній світлодіодним випромінювачем, фокусуючий елемент та тепловідвідний елемент. В нього введено портативне джерело електроенергії, блок стабілізації струму, вимикач та контролер заряду. UA 100663 U (12) UA 100663 U UA 100663 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області освітлювальної техніки і може бути використана при розробці портативних світлодіодних джерел світла для індивідуального використання. Відомий світлодіодний освітлювач [Патент України № 33676, МПК G01R 31/26, H01L 21/66 від 10.07.2008, бюл. № 13], що містить випромінюючий елемент у формі сегмента сфери, на внутрішній поверхні якого розміщені кольорові напівпровідникові світлодіоди, блок роздільного автоматичного керування потужністю випромінювання світлодіодів кожного кольору та стабілізоване джерело постійного струму. Світлодіоди у кількості 250-300 одиниць розміщені у випромінюючому елементі по спіралі Архімеда, котра складена з послідовно зі стикованих ланцюжків світлодіодів кожного кольору. Додатково містить блок автоматичного роздільного регулювання тривалості та шпаруватості прямокутних імпульсів монохроматичного випромінювання. Недоліком пристрою є вузькі функціональні можливості за рахунок неможливості використання як універсального портативного освітлювача для індивідуального використання. Відомий світлодіодний освітлювальний блок для рекламних пристроїв [Патент України № 29375, МПК F21K 7/00, F21V 14/00 від 10.01.2008], що має щонайменше один набір закріплених на придатній опорі і послідовно включених світлодіодів і засоби розсіювання світла, кожний набір світлодіодів оснащений власними засобами розсіювання світла у вигляді пари пластин з напівпрозорого матеріалу, які опозитно прикріплені до опори такого набору і в робочому положенні повернені до стінок рекламного пристрою. Вказані пластини виготовлені з напівпрозорого силікатного або органічного скла, а також роз'ємно прикріплені до опори набору світлодіодів. Недоліком пристрою є вузькі функціональні можливості за рахунок неможливості використання як універсального портативного освітлювача для індивідуального використання. Відомий світлодіодний прожектор [Патент України № 24883, МПК H01L 33/00 від 25.07.2007, Бюл. № 11, 2007 р.], який містить світлодіод зі сферичним полімерним куполом, в апланатичній точці сферичної поверхні якого міститься випромінюючий кристал діода та оптичний елемент, фокальна площина якого співпадає з уявним зображенням випромінюючого кристала, яке побудоване полімерним куполом. Недоліком пристрою є вузькі функціональні можливості за рахунок неможливості використання як універсального портативного освітлювача для індивідуального використання. Відомий світлодіодний освітлювальний пристрій [Патент України № 40882, МПК F21V 29/00 від 27.04.2009, Бюл. № 8, 2009 p.], який містить світлодіоди, розміщені на монтажній панелі, яка виконана з теплопровідного матеріалу, з'єднаній з теплопровідним корпусом із забезпеченням теплового контакту. Корпус виконаний у вигляді труби з поздовжнім або поперечним оребренням, оснащеної торцевою кришкою. Недоліком даного освітлювача є вузькі функціональні можливості за рахунок неможливості використання як універсального портативного освітлювача для індивідуального використання. Найбільш близьким до запропонованого є світлодіодний освітлювальний пристрій [Патент України № 39536, МПК F21S 8/00, F21V 8/00 від 25.02.2009, бюл. № 4], який містить корпус, монтажну панель із розміщеними на ній світло діодами (в подальшому світлодіодний випромінювач), фокусуючі елементи, кількість яких відповідає кількості світлодіодних випромінювачів, і тепловідвідний елемент. Монтажна панель виконана у формі кульового сегмента, а світлодіодні випромінювачі оснащені індивідуальними фокусуючими елементами. Також монтажна панель виконана у формі кульового сегмента з кутом між оптичними осями двох сусідніх світлодіодними випромінювачами, що дорівнює 10-20°, а як індивідуальні фокусуючи елементи пристрій містить коліматори або фокусуючі лінзи, або рефлектори з кутом розходження світлових променів 6-45°. Недоліком даного освітлювача є вузькі функціональні можливості за рахунок неможливості використання як універсального портативного освітлювача для індивідуального використання, а також вузькі кути розсіювання світлового випромінювання, що обмежує комфортне використання пристрою для індивідуального локального освітлення. В основу корисноїмоделі поставлена задача створення універсального портативного світлодіодного освітлювача, в якому за рахунок введення нових елементів та зв'язків досягається можливість розширення функціональних можливостей зокрема використання його як універсального портативного освітлювача для індивідуального використання із широкими кутами розсіювання світлового випромінювання. Це забезпечує комфортне використання пристрою для індивідуального локального освітлення. Поставлена задача вирішується тим, що в універсального портативного світлодіодного освітлювача, який містить корпус, монтажну панель із розміщеним на ній світлодіодним випромінювачем, які оптично з'єднані із фокусуючим елементом та тепловідвідний елемент, 1 UA 100663 U 5 10 15 20 25 30 35 40 45 згідно з корисною моделлю, введено портативне джерело електроенергії, блок стабілізації струму, вимикач та контролер заряду, який електрично з'єднаний із джерелом електроенергії, яке через блок стабілізації струму електрично з'єднано із світлодіодним випромінювачем, який разом із монтажною панеллю розміщені на портативній системі кріплення, що виконана у вигляді кліпси та/або магнітного кріплення, на якій також розміщені портативне джерело електроенергії, блок стабілізації струму із вимикачем та контролером заряду, світлодіодний випромінювач та блок стабілізації струму з'єднані із тепловідвідним елементом, а електричний вихід контролеру заряду є електричним входом пристрою. На кресленні зображено схему пристрою. Універсальний портативний світлодіодний освітлювач містить корпус 1, монтажну панель 2 із розміщеними на ній світлодіодним випромінювачем 3, який оптично з'єднані із фокусуючим елементом 4, тепловідвідний елемент 5, портативне джерело електроенергії 6, блок стабілізації струму 7, вимикач 8 та контролер заряду 9, який електрично з'єднаний із джерелом електроенергії 6, яке через блок стабілізації струму 7 електрично з'єднано із світлодіодним випромінювачем 3, які разом із монтажною панеллю 2 розміщені на портативній системі кріплення 10, на якій також розміщені портативне джерело електроенергії 6, блок стабілізації струму 7 із вимикачем 8 та контролером заряду 9, світлодіодний випромінювач 3 та блок стабілізації струму 7 з'єднані із тепловідвідним елементом 5, а електричний вихід контролеру заряду 9 є електричним входом 11 пристрою. Універсальний портативний світлодіодний освітлювач працює наступним чином. Портативна система кріплення у вигляді кліпси та/або магнітного кріплення дозволяє розміщувати пристрій практично на більшості існуючих поверхонь з метою освітлення необхідних ділянок, включаючи розміщення пристрою на одязі. При подачі напруги живлення через електричний вхід 11 пристрою на контролер заряду 9, останній здійснює зарядку до повного рівня ємності портативного джерела електроенергії 6, яке виконано на основі акумуляторних батарей. Контролер заряду 9 відслідковує рівень зарядки портативного джерела електроенергії 6, а після заповнення його до максимального рівня ємності автоматично відключає подачу електроенергії до портативного джерела електроенергії 6 через електричний вхід 11 пристрою. Після цього пристрій готовий до роботи. Після включення вимикача 8, електрична енергія від портативного джерела електроенергії 6 через блок стабілізації струму 7 подається на світлодіодний випромінювач 3, які перетворюють електричну потужність у світлове випромінювання для освітлення призначених ділянок. Блок стабілізації струму 7 контролює нелінійну вольт-амперну характеристику світлодіодного випромінювача 3 в процесі його нагрівання в результаті тривалої роботи та автоматично контролює електричний струм у встановлених допустимих межах. При зменшенні рівня ємності портативного джерела електроенергії 6 в результаті роботи пристрою, контролер заряду 9 додатково підзаряджає його шляхом ввімкнення подачі електроенергії через електричний вхід 11 пристрою. Тепловідвідний елемент 5 забезпечує відведення додаткової теплової енергії в зовнішнє навколишнє середовище від світлодіодного випромінювача 3 та блока стабілізації струму 7 в процесі роботи пристрою. Світлодіодний випромінювач 3 повинен випромінювати світло для освітлення в комфортному діапазоні теплових температур від тепло-білого 2700 К до холодного білого 4100 К теплових кольорів, в залежності від типу вибраних світлодіодів. Широкі тілесні кути розсіювання (в межах лежать в межах від 90° до 160°) вихідного випромінювання світлодіодного випромінювача 3 разом із фокусуючим елементом 4, який додатково розсіює світлове випромінювання і забезпечує комфортне використання пристрою для індивідуального локального освітлення із зручним і швидким встановленням в більшості доступних місць. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Універсальний портативний світлодіодний освітлювач, який містить корпус, монтажну панель із розміщеним на ній світлодіодним випромінювачем, які оптично з'єднані із фокусуючим елементом та тепловідвідний елемент, який відрізняється тим, що в нього введено портативне джерело електроенергії, блок стабілізації струму, вимикач та контролер заряду, який електрично з'єднаний із джерелом електроенергії, яке через блок стабілізації струму електрично з'єднано із світлодіодним випромінювачем, який разом із монтажною панеллю розміщені на портативній системі кріплення, що виконана у вигляді кліпси та/або магнітного кріплення, на якій також розміщені портативне джерело електроенергії, блок стабілізації струму із вимикачем та контролером заряду, світлодіодний випромінювач та блок стабілізації струму з'єднані із 2 UA 100663 U тепловідвідним елементом, а електричний вихід контролеру заряду є електричним входом пристрою. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
