Передача зубчастим ременем

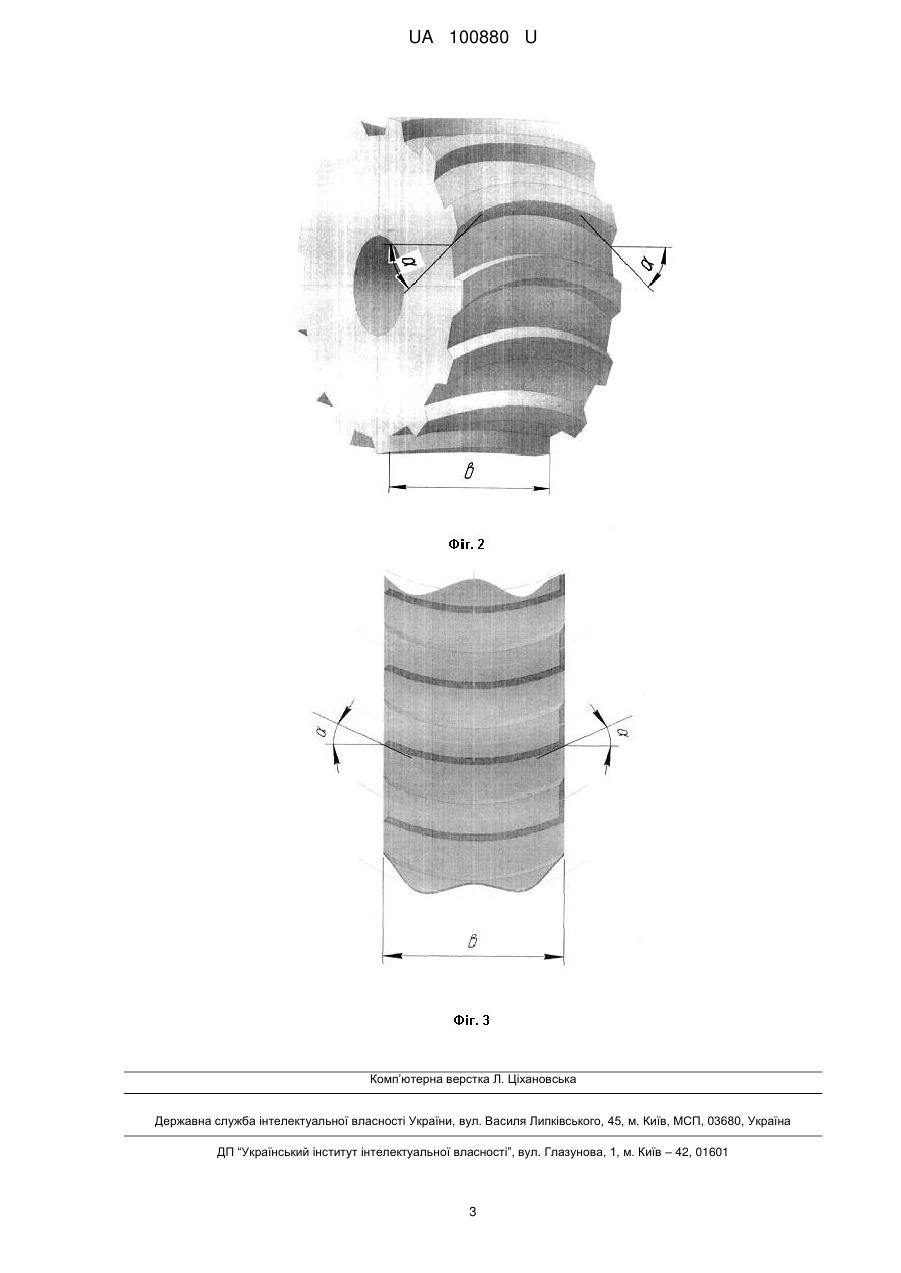

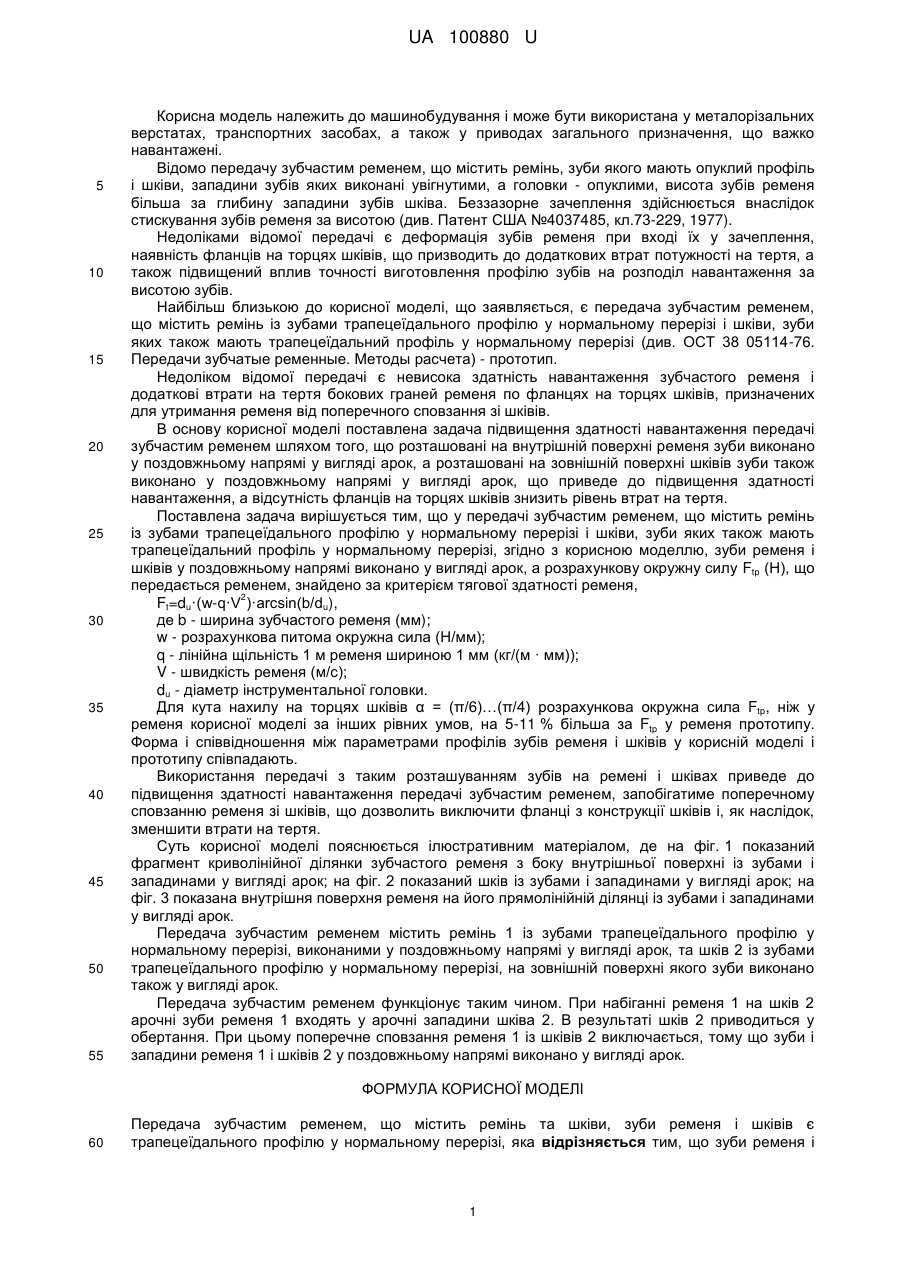

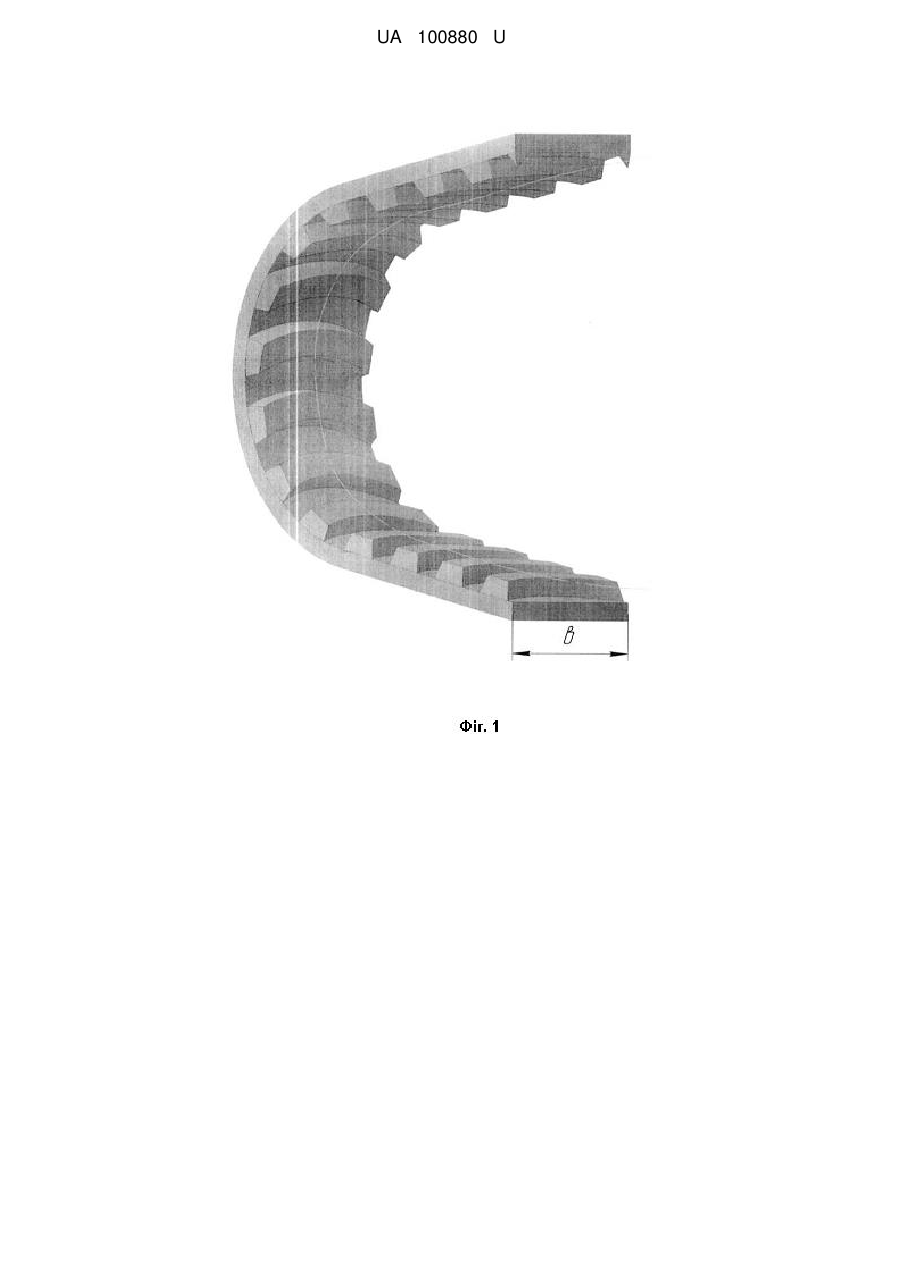

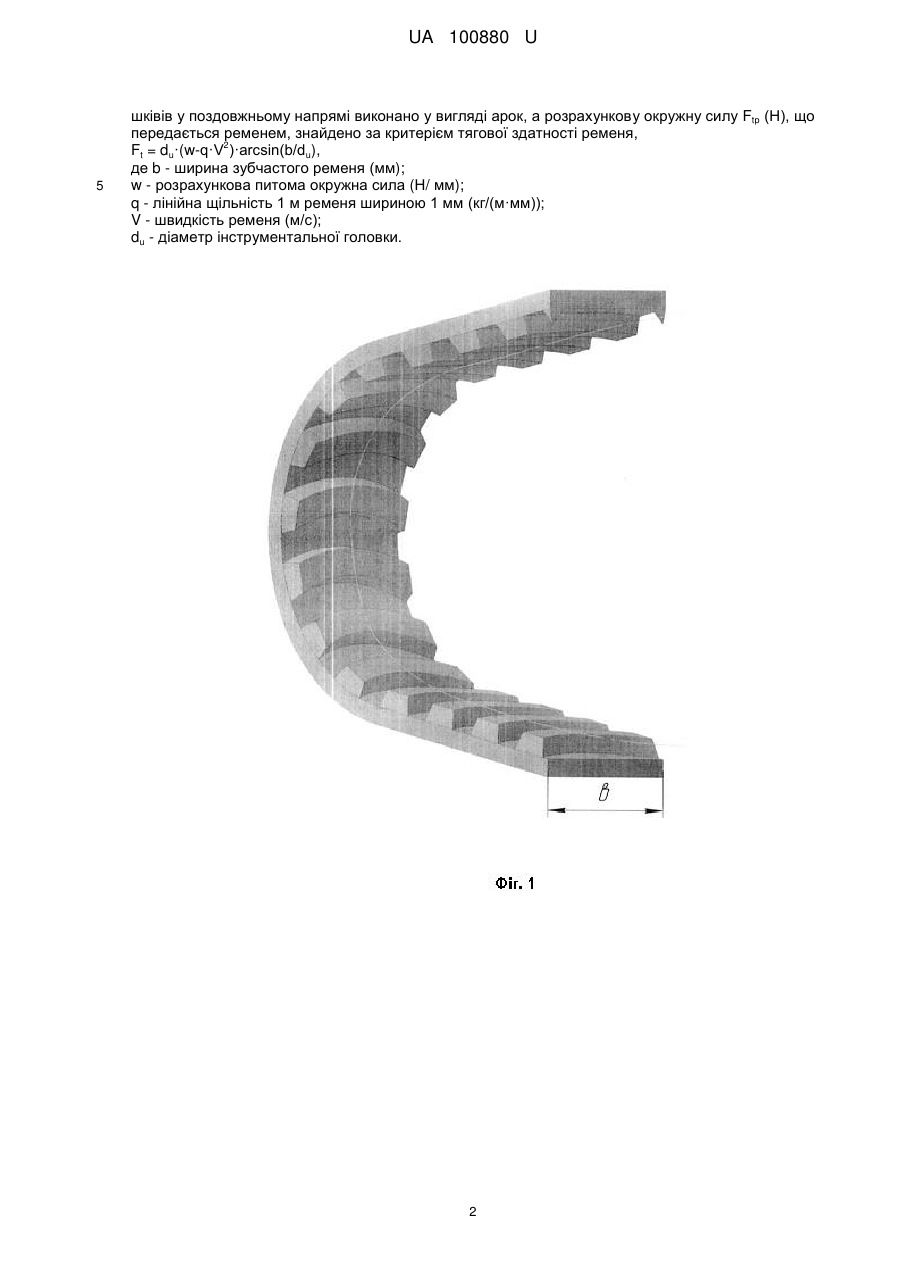

Реферат: Передача зубчастим ременем, що містить ремінь та шківи, зуби ременя і шківів є трапецеїдального профілю у нормальному перерізі, причому зуби ременя і шківів у поздовжньому напрямі виконано у вигляді арок. UA 100880 U (12) UA 100880 U UA 100880 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування і може бути використана у металорізальних верстатах, транспортних засобах, а також у приводах загального призначення, що важко навантажені. Відомо передачу зубчастим ременем, що містить ремінь, зуби якого мають опуклий профіль і шківи, западини зубів яких виконані увігнутими, а головки - опуклими, висота зубів ременя більша за глибину западини зубів шківа. Беззазорне зачеплення здійснюється внаслідок стискування зубів ременя за висотою (див. Патент США №4037485, кл.73-229, 1977). Недоліками відомої передачі є деформація зубів ременя при вході їх у зачеплення, наявність фланців на торцях шківів, що призводить до додаткових втрат потужності на тертя, а також підвищений вплив точності виготовлення профілю зубів на розподіл навантаження за висотою зубів. Найбільш близькою до корисної моделі, що заявляється, є передача зубчастим ременем, що містить ремінь із зубами трапецеїдального профілю у нормальному перерізі і шківи, зуби яких також мають трапецеїдальний профіль у нормальному перерізі (див. ОСТ 38 05114-76. Передачи зубчатые ременные. Методы расчета) - прототип. Недоліком відомої передачі є невисока здатність навантаження зубчастого ременя і додаткові втрати на тертя бокових граней ременя по фланцях на торцях шківів, призначених для утримання ременя від поперечного сповзання зі шківів. В основу корисної моделі поставлена задача підвищення здатності навантаження передачі зубчастим ременем шляхом того, що розташовані на внутрішній поверхні ременя зуби виконано у поздовжньому напрямі у вигляді арок, а розташовані на зовнішній поверхні шківів зуби також виконано у поздовжньому напрямі у вигляді арок, що приведе до підвищення здатності навантаження, а відсутність фланців на торцях шківів знизить рівень втрат на тертя. Поставлена задача вирішується тим, що у передачі зубчастим ременем, що містить ремінь із зубами трапецеїдального профілю у нормальному перерізі і шківи, зуби яких також мають трапецеїдальний профіль у нормальному перерізі, згідно з корисною моделлю, зуби ременя і шківів у поздовжньому напрямі виконано у вигляді арок, а розрахункову окружну силу Ftp (Η), що передається ременем, знайдено за критерієм тягової здатності ременя, 2 Ft=du·(w-q·V )·arcsin(b/du), де b - ширина зубчастого ременя (мм); w - розрахункова питома окружна сила (Н/мм); q - лінійна щільність 1 м ременя шириною 1 мм (кг/(м · мм)); V - швидкість ременя (м/с); du - діаметр інструментальної головки. Для кута нахилу на торцях шківів α = (π/6)…(π/4) розрахункова окружна сила Ftp, ніж у ременя корисної моделі за інших рівних умов, на 5-11 % більша за Ftp у ременя прототипу. Форма і співвідношення між параметрами профілів зубів ременя і шківів у корисній моделі і прототипу співпадають. Використання передачі з таким розташуванням зубів на ремені і шківах приведе до підвищення здатності навантаження передачі зубчастим ременем, запобігатиме поперечному сповзанню ременя зі шківів, що дозволить виключити фланці з конструкції шківів і, як наслідок, зменшити втрати на тертя. Суть корисної моделі пояснюється ілюстративним матеріалом, де на фіг. 1 показаний фрагмент криволінійної ділянки зубчастого ременя з боку внутрішньої поверхні із зубами і западинами у вигляді арок; на фіг. 2 показаний шків із зубами і западинами у вигляді арок; на фіг. 3 показана внутрішня поверхня ременя на його прямолінійній ділянці із зубами і западинами у вигляді арок. Передача зубчастим ременем містить ремінь 1 із зубами трапецеїдального профілю у нормальному перерізі, виконаними у поздовжньому напрямі у вигляді арок, та шків 2 із зубами трапецеїдального профілю у нормальному перерізі, на зовнішній поверхні якого зуби виконано також у вигляді арок. Передача зубчастим ременем функціонує таким чином. При набіганні ременя 1 на шків 2 арочні зуби ременя 1 входять у арочні западини шківа 2. В результаті шків 2 приводиться у обертання. При цьому поперечне сповзання ременя 1 із шківів 2 виключається, тому що зуби і западини ременя 1 і шківів 2 у поздовжньому напрямі виконано у вигляді арок. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Передача зубчастим ременем, що містить ремінь та шківи, зуби ременя і шківів є трапецеїдального профілю у нормальному перерізі, яка відрізняється тим, що зуби ременя і 1 UA 100880 U 5 шківів у поздовжньому напрямі виконано у вигляді арок, а розрахункову окружну силу Ftp (Η), що передається ременем, знайдено за критерієм тягової здатності ременя, 2 Ft = du·(w-q·V )·arcsin(b/du), де b - ширина зубчастого ременя (мм); w - розрахункова питома окружна сила (Н/ мм); q - лінійна щільність 1 м ременя шириною 1 мм (кг/(м·мм)); V - швидкість ременя (м/с); du - діаметр інструментальної головки. 2 UA 100880 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
