Пасова передача
Номер патенту: 19186
Опубліковано: 15.12.2006
Автори: Грабовой Іван Іванович, Романенко Віктор Олександрович
Формула / Реферат
Пасова передача, що містить встановлені на валах ведучий і ведений шківи і привідний пас, що їх обхоплює, яка відрізняється тим, що на шківах закріплені постійні магніти, полюси яких розміщені на їх поверхнях, контактуючих з привідним пасом, причому привідний пас виконаний з магнітопровідним наповнювачем, наприклад феромагнітним порошком.
Текст

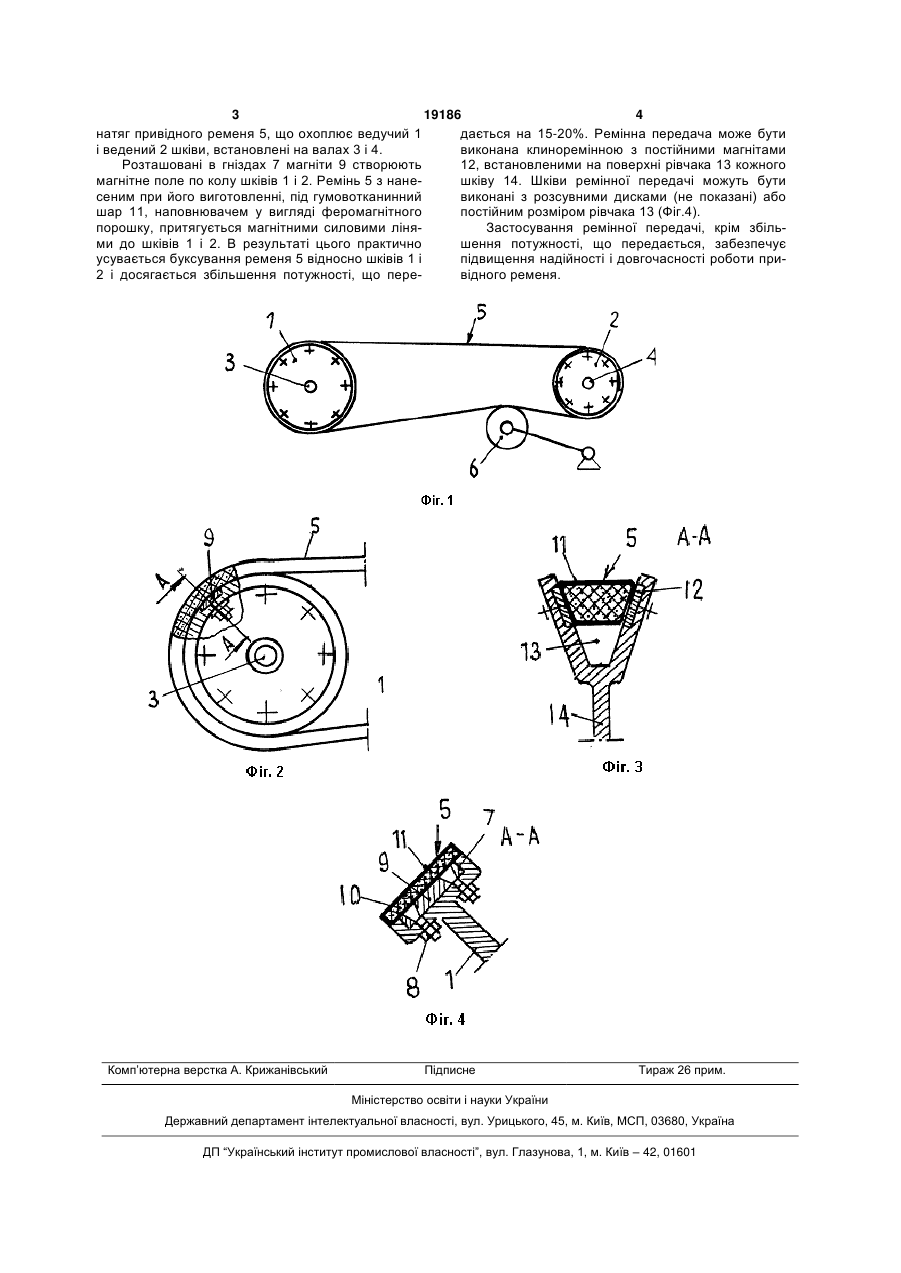

Пасова передача, що містить встановлені на валах ведучий і ведений шківи і привідний пас, що їх обхоплює, яка відрізняється тим, що на шківах закріплені постійні магніти, полюси яких розміщені на їх поверхнях, контактуючих з привідним пасом, причому привідний пас виконаний з магнітопровідним наповнювачем, наприклад феромагнітним порошком. (19) (21) u200604328 (22) 18.04.2006 (24) 15.12.2006 (46) 15.12.2006, Бюл. № 12, 2006 р. (72) Грабовой Іван Іванович, Романенко Віктор Олександрович (73) Грабовой Іван Іванович, Романенко Віктор Олександрович 3 19186 4 натяг привідного ременя 5, що охоплює ведучий 1 дається на 15-20%. Ремінна передача може бути і ведений 2 шківи, встановлені на валах 3 і 4. виконана клиноремінною з постійними магнітами Розташовані в гніздах 7 магніти 9 створюють 12, встановленими на поверхні рівчака 13 кожного магнітне поле по колу шківів 1 і 2. Ремінь 5 з нанешківу 14. Шківи ремінної передачі можуть бути сеним при його виготовленні, під гумовотканинний виконані з розсувними дисками (не показані) або шар 11, наповнювачем у вигляді феромагнітного постійним розміром рівчака 13 (Фіг.4). порошку, притягується магнітними силовими ліняЗастосування ремінної передачі, крім збільми до шківів 1 і 2. В результаті цього практично шення потужності, що передається, забезпечує усувається буксування ременя 5 відносно шківів 1 і підвищення надійності і довгочасності роботи при2 і досягається збільшення потужності, що перевідного ременя. Комп’ютерна верстка А. Крижанівський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBelt transmission
Автори англійськоюHrabovyi Ivan Ivanovych, Romanenko Viktor Oleksandrovych
Назва патенту російськоюРеменная передача
Автори російськоюГрабовой Иван Иванович, Романенко Виктор Александрович
МПК / Мітки
МПК: F16H 7/02
