Технологічний модуль оброблення та перероблення грубої овечої вовни в повстяний пласт

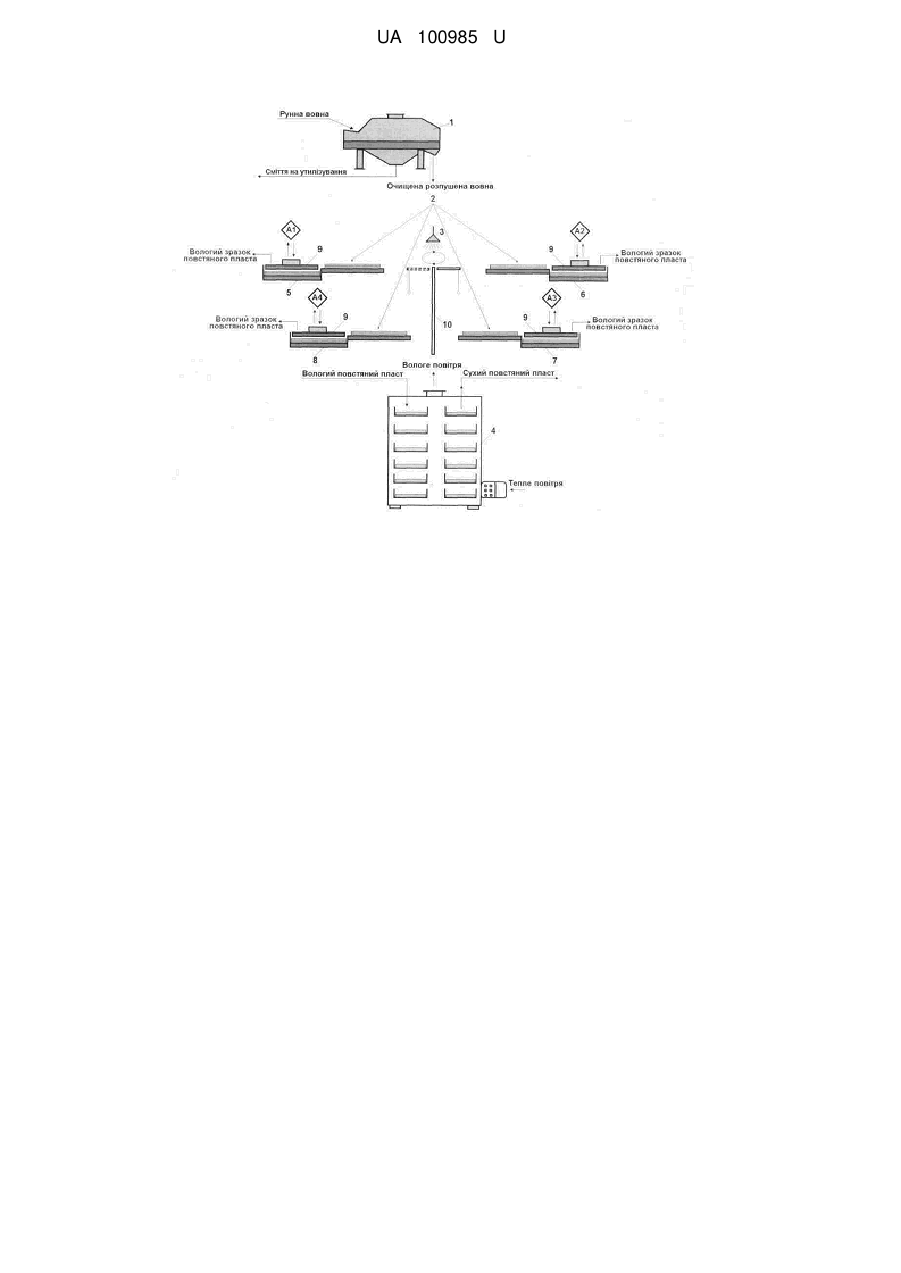

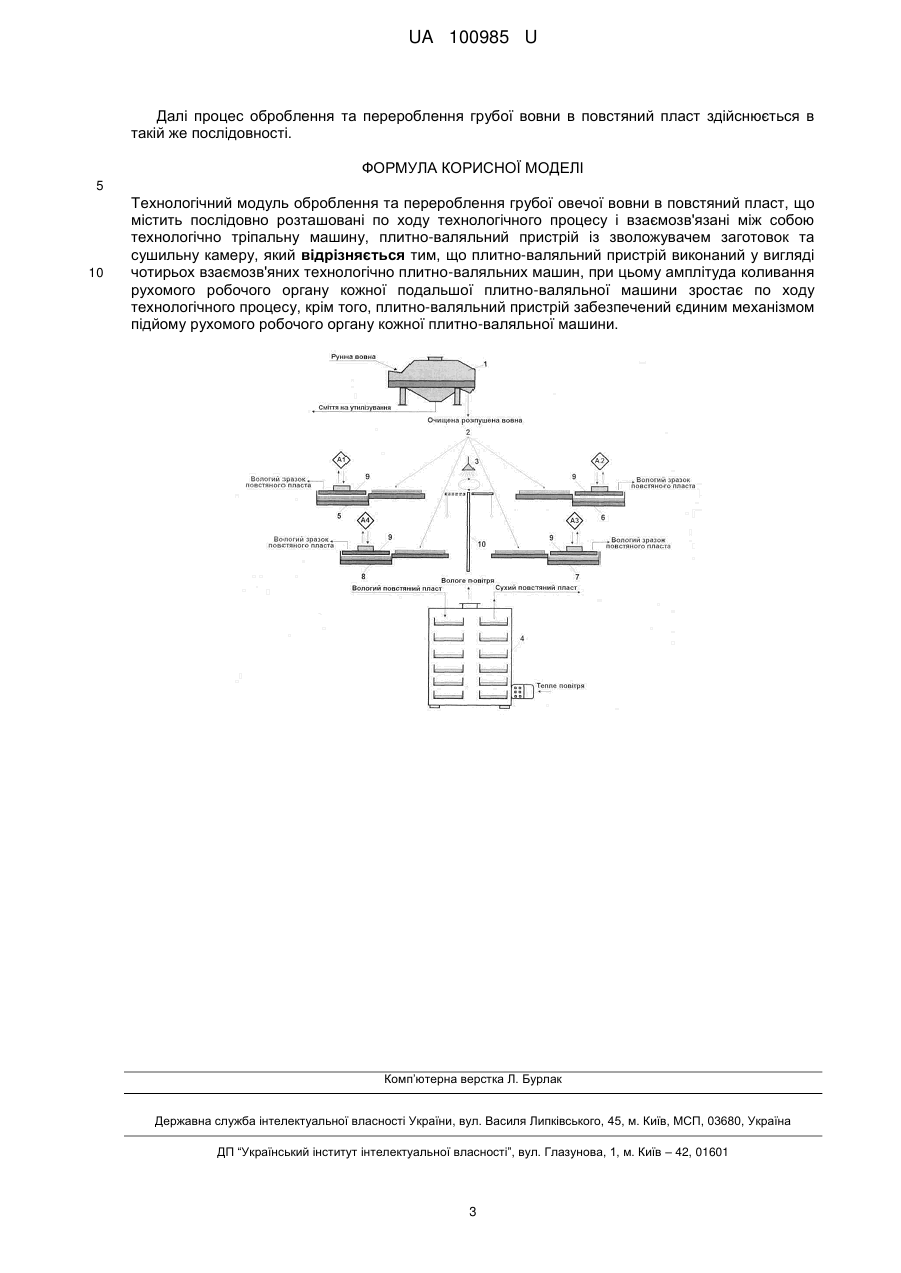

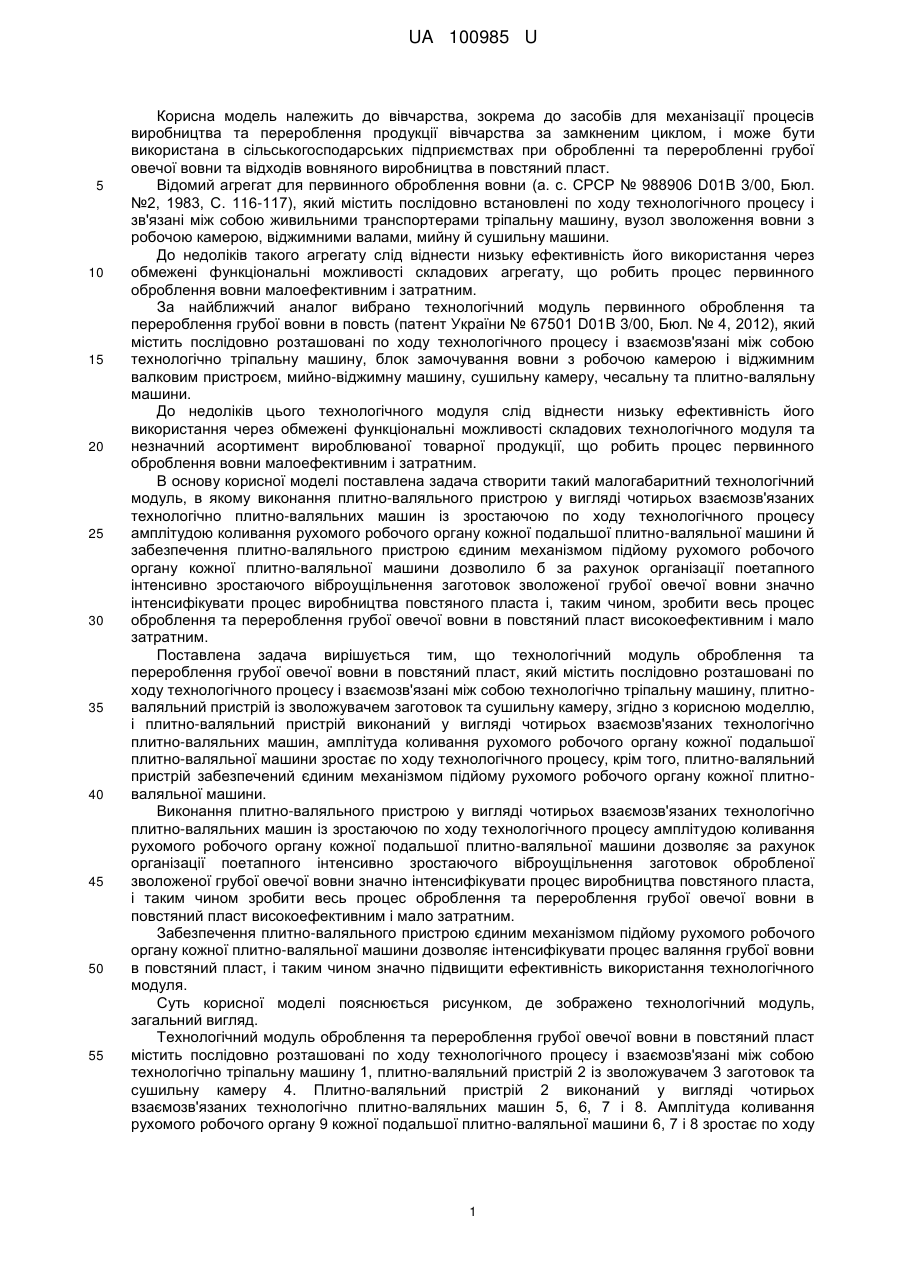

Реферат: Технологічний модуль оброблення та перероблення грубої овечої вовни в повстяний пласт містить послідовно розташовані по ходу технологічного процесу і взаємозв'язані між собою технологічно тріпальну машину, плитно-валяльний пристрій із зволожувачем заготовок та сушильну камеру. Плитно-валяльний пристрій виконаний у вигляді чотирьох взаємозв'яних технологічно плитно-валяльних машин. При цьому амплітуда коливання рухомого робочого органу кожної подальшої плитно-валяльної машини зростає по ходу технологічного процесу, крім того, плитно-валяльний пристрій забезпечений єдиним механізмом підйому рухомого робочого органу кожної плитно-валяльної машини. UA 100985 U (12) UA 100985 U UA 100985 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до вівчарства, зокрема до засобів для механізації процесів виробництва та перероблення продукції вівчарства за замкненим циклом, і може бути використана в сільськогосподарських підприємствах при обробленні та переробленні грубої овечої вовни та відходів вовняного виробництва в повстяний пласт. Відомий агрегат для первинного оброблення вовни (а. с. СРСР № 988906 D01B 3/00, Бюл. №2, 1983, С. 116-117), який містить послідовно встановлені по ходу технологічного процесу і зв'язані між собою живильними транспортерами тріпальну машину, вузол зволоження вовни з робочою камерою, віджимними валами, мийну й сушильну машини. До недоліків такого агрегату слід віднести низьку ефективність його використання через обмежені функціональні можливості складових агрегату, що робить процес первинного оброблення вовни малоефективним і затратним. За найближчий аналог вибрано технологічний модуль первинного оброблення та перероблення грубої вовни в повсть (патент України № 67501 D01B 3/00, Бюл. № 4, 2012), який містить послідовно розташовані по ходу технологічного процесу і взаємозв'язані між собою технологічно тріпальну машину, блок замочування вовни з робочою камерою і віджимним валковим пристроєм, мийно-віджимну машину, сушильну камеру, чесальну та плитно-валяльну машини. До недоліків цього технологічного модуля слід віднести низьку ефективність його використання через обмежені функціональні можливості складових технологічного модуля та незначний асортимент вироблюваної товарної продукції, що робить процес первинного оброблення вовни малоефективним і затратним. В основу корисної моделі поставлена задача створити такий малогабаритний технологічний модуль, в якому виконання плитно-валяльного пристрою у вигляді чотирьох взаємозв'язаних технологічно плитно-валяльних машин із зростаючою по ходу технологічного процесу амплітудою коливання рухомого робочого органу кожної подальшої плитно-валяльної машини й забезпечення плитно-валяльного пристрою єдиним механізмом підйому рухомого робочого органу кожної плитно-валяльної машини дозволило б за рахунок організації поетапного інтенсивно зростаючого віброущільнення заготовок зволоженої грубої овечої вовни значно інтенсифікувати процес виробництва повстяного пласта і, таким чином, зробити весь процес оброблення та перероблення грубої овечої вовни в повстяний пласт високоефективним і мало затратним. Поставлена задача вирішується тим, що технологічний модуль оброблення та перероблення грубої овечої вовни в повстяний пласт, який містить послідовно розташовані по ходу технологічного процесу і взаємозв'язані між собою технологічно тріпальну машину, плитноваляльний пристрій із зволожувачем заготовок та сушильну камеру, згідно з корисною моделлю, і плитно-валяльний пристрій виконаний у вигляді чотирьох взаємозв'язаних технологічно плитно-валяльних машин, амплітуда коливання рухомого робочого органу кожної подальшої плитно-валяльної машини зростає по ходу технологічного процесу, крім того, плитно-валяльний пристрій забезпечений єдиним механізмом підйому рухомого робочого органу кожної плитноваляльної машини. Виконання плитно-валяльного пристрою у вигляді чотирьох взаємозв'язаних технологічно плитно-валяльних машин із зростаючою по ходу технологічного процесу амплітудою коливання рухомого робочого органу кожної подальшої плитно-валяльної машини дозволяє за рахунок організації поетапного інтенсивно зростаючого віброущільнення заготовок обробленої зволоженої грубої овечої вовни значно інтенсифікувати процес виробництва повстяного пласта, і таким чином зробити весь процес оброблення та перероблення грубої овечої вовни в повстяний пласт високоефективним і мало затратним. Забезпечення плитно-валяльного пристрою єдиним механізмом підйому рухомого робочого органу кожної плитно-валяльної машини дозволяє інтенсифікувати процес валяння грубої вовни в повстяний пласт, і таким чином значно підвищити ефективність використання технологічного модуля. Суть корисної моделі пояснюється рисунком, де зображено технологічний модуль, загальний вигляд. Технологічний модуль оброблення та перероблення грубої овечої вовни в повстяний пласт містить послідовно розташовані по ходу технологічного процесу і взаємозв'язані між собою технологічно тріпальну машину 1, плитно-валяльний пристрій 2 із зволожувачем 3 заготовок та сушильну камеру 4. Плитно-валяльний пристрій 2 виконаний у вигляді чотирьох взаємозв'язаних технологічно плитно-валяльних машин 5, 6, 7 і 8. Амплітуда коливання рухомого робочого органу 9 кожної подальшої плитно-валяльної машини 6, 7 і 8 зростає по ходу 1 UA 100985 U 5 10 15 20 25 30 35 40 45 50 55 60 технологічного процесу. Плитно-валяльний пристрій 2 забезпечений єдиним механізмом підйому 10 рухомого робочого органу 9 кожної плитно-валяльної машини 5, 6, 7 і 8. Технологічний модуль працює таким чином. Технологічний процес оброблення та перероблення грубої овечої вовни в повстяний пласт здійснюється за прийнятою технологією на послідовно розташованому по ходу технологічного процесу і взаємозв'язаному між собою технологічно устаткуванні технологічного модуля (креслення). Перед початком оброблення та перероблення грубої вовни в повстяний пласт устаткування технологічного модуля встановлюється в зібраному вигляді на горизонтальній підлозі спеціально обладнаного приміщення. Забруднене руно грубої овечої вовни подається до тріпальної машини 1, яка забезпечує розривання руна на дрібні шматочки, тріпання й розпушування їх та витрушування з розпушеної вовни сторонніх домішок - піску, органічних і мінеральних забруднень, а також січки та перестриги вовни. Видалене із забрудненої вовни сміття йде на утилізацію. Після цього суха очищена груба вовна подається до плитно-валяльного пристрою 2, де формується й зволожується до певної вологості зволожувачем 3 заготовка повстяного пласта. Після цього зволожена заготовка подається в зону роботи рухомого робочого органу 9 першої плитно-валяльної машини 5. При цьому рухомий робочий орган 9 попередньо за допомогою механізму підйому 10 піднято й виведено із зони його роботи. Після розміщення зволоженої заготовки в зоні роботи рухомого робочого органу 9 останній за допомогою механізму підйому 10 переміщається до робочої зони й встановлюється безпосередньо на заготовку. Після цього включається електропривод першої плитно-валяльної машини 5 і її рухомий робочий орган 9 починає здійснювати протягом певного часу коливання з амплітудою А1. Тривалість ущільнення зволоженої заготовки на першому етапі першою плитно-валяльною машиною 5 здійснюється згідно з прийнятим технологічним регламентом. Після першого етапу ущільнення зволожена заготовка подається в зону роботи рухомого робочого органу 9 другої плитно-валяльної машини 6. При цьому її рухомий робочий орган 9 попередньо за допомогою механізму підйому 10 піднято й виведено із зони його роботи. Після розміщення зволоженої заготовки в зоні роботи рухомого робочого органу 9 останній за допомогою механізму підйому 10 переміщається до робочої зони й встановлюється безпосередньо на заготовку. Після цього включається електропривод другої плитно-валяльної машини 6 і її рухомий робочий орган 9 починає здійснювати протягом певного часу коливання з амплітудою А2. Тривалість ущільнення зволоженої заготовки на другому етапі другою плитноваляльною машиною 6 здійснюється згідно прийнятого технологічного регламенту. Після другого етапу ущільнення зволожена заготовка подається в зону роботи рухомого робочого органу 9 третьої плитно-валяльної машини 7. При цьому її рухомий робочий орган 9 попередньо за допомогою механізму підйому 10 піднято й виведено із зони його роботи. Після розміщення зволоженої заготовки в зоні роботи рухомого робочого органу 9 останній за допомогою механізму підйому 10 переміщається до робочої зони й встановлюється безпосередньо на заготовку. Після цього включається електропривод третьої плитно-валяльної машини 7 і її рухомий робочий орган 9 починає здійснювати протягом певного часу коливання з амплітудою A3. Тривалість ущільнення зволоженої заготовки на третьому етапі третьою плитноваляльною машиною 8 здійснюється згідно з прийнятого технологічного регламенту. Після третього етапу ущільнення зволожена заготовка подається в зону роботи рухомого робочого органу 9 четвертої плитно-валяльної машини 8. При цьому її рухомий робочий орган 9 попередньо за допомогою механізму підйому 10 піднято й виведено із зони його роботи. Після розміщення зволоженої заготовки в зоні роботи рухомого робочого органу 9 останній за допомогою механізму підйому 10 переміщається до робочої зони й встановлюється безпосередньо на заготовку. Після цього включається електропривод четвертої плитноваляльної машини 8 і її рухомий робочий орган 9 починає здійснювати протягом певного часу коливання з амплітудою А4. Тривалість ущільнення зволоженої заготовки на четвертому етапі четвертою плитно-валяльною машиною 8 здійснюється згідно з прийнятим технологічним регламентом. Далі процес ущільнення зволожених заготовок здійснюється поетапно в такій же послідовності. Після завершення четвертого етапу ущільнення вологі заготовки повстяних пластів розкладаються на спеціальні лотки і завантажуються поярусно в сушильну камеру 4. Після завантаження сушильної камери 4 остання закривається герметично і всередину неї подається тепле повітря відповідної температури. При цьому в сушильній камері 4 за автоматичним режимом підтримується задана температура, при якій здійснюється активне сушіння вологих заготовок повстяних пластів до певної заданої вологості. 2 UA 100985 U Далі процес оброблення та перероблення грубої вовни в повстяний пласт здійснюється в такій же послідовності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Технологічний модуль оброблення та перероблення грубої овечої вовни в повстяний пласт, що містить послідовно розташовані по ходу технологічного процесу і взаємозв'язані між собою технологічно тріпальну машину, плитно-валяльний пристрій із зволожувачем заготовок та сушильну камеру, який відрізняється тим, що плитно-валяльний пристрій виконаний у вигляді чотирьох взаємозв'яних технологічно плитно-валяльних машин, при цьому амплітуда коливання рухомого робочого органу кожної подальшої плитно-валяльної машини зростає по ходу технологічного процесу, крім того, плитно-валяльний пристрій забезпечений єдиним механізмом підйому рухомого робочого органу кожної плитно-валяльної машини. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
