Вічко шнека жатки

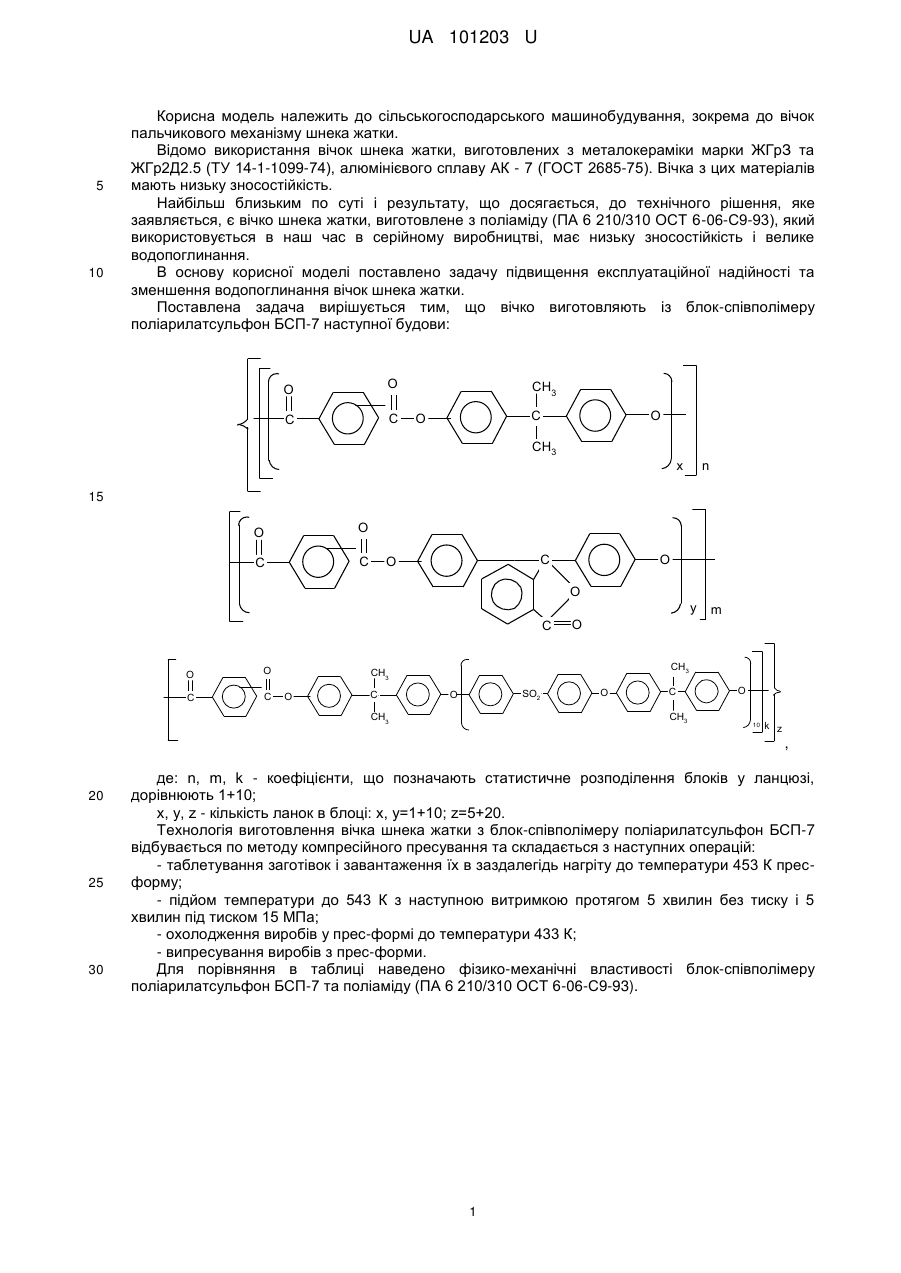

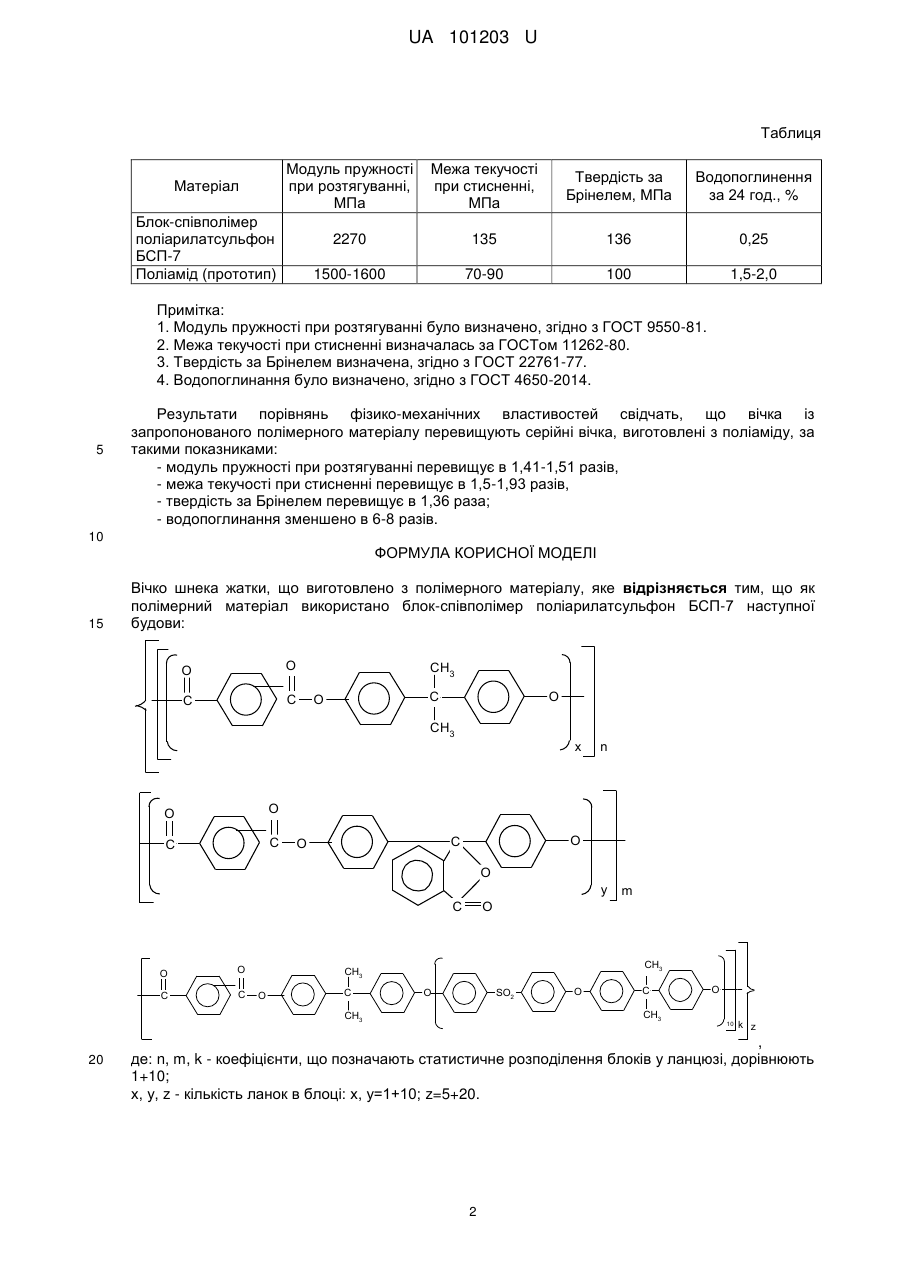

Реферат: UA 101203 U UA 101203 U 5 10 Корисна модель належить до сільськогосподарського машинобудування, зокрема до вічок пальчикового механізму шнека жатки. Відомо використання вічок шнека жатки, виготовлених з металокераміки марки ЖГрЗ та ЖГр2Д2.5 (ТУ 14-1-1099-74), алюмінієвого сплаву АК - 7 (ГОСТ 2685-75). Вічка з цих матеріалів мають низьку зносостійкість. Найбільш близьким по суті і результату, що досягається, до технічного рішення, яке заявляється, є вічко шнека жатки, виготовлене з поліаміду (ПА 6 210/310 ОСТ 6-06-С9-93), який використовується в наш час в серійному виробництві, має низьку зносостійкість і велике водопоглинання. В основу корисної моделі поставлено задачу підвищення експлуатаційної надійності та зменшення водопоглинання вічок шнека жатки. Поставлена задача вирішується тим, що вічко виготовляють із блок-співполімеру поліарилатсульфон БСП-7 наступної будови: O O C C CH3 O C O CH3 x n 15 O O C C O C O O y C O O C C CH3 CH3 O C m O SO2 O O C CH3 CH3 O 10 k z , 20 25 30 де: n, m, k - коефіцієнти, що позначають статистичне розподілення блоків у ланцюзі, дорівнюють 1+10; х, у, z - кількість ланок в блоці: х, у=1+10; z=5+20. Технологія виготовлення вічка шнека жатки з блок-співполімеру поліарилатсульфон БСП-7 відбувається по методу компресійного пресування та складається з наступних операцій: - таблетування заготівок і завантаження їх в заздалегідь нагріту до температури 453 К пресформу; - підйом температури до 543 К з наступною витримкою протягом 5 хвилин без тиску і 5 хвилин під тиском 15 МПа; - охолодження виробів у прес-формі до температури 433 К; - випресування виробів з прес-форми. Для порівняння в таблиці наведено фізико-механічні властивості блок-співполімеру поліарилатсульфон БСП-7 та поліаміду (ПА 6 210/310 ОСТ 6-06-С9-93). 1 UA 101203 U Таблиця Модуль пружності при розтягуванні, МПа Матеріал Межа текучості при стисненні, МПа Твердість за Брінелем, МПа Водопоглинення за 24 год., % 2270 135 136 0,25 1500-1600 70-90 100 1,5-2,0 Блок-співполімер поліарилатсульфон БСП-7 Поліамід (прототип) Примітка: 1. Модуль пружності при розтягуванні було визначено, згідно з ГОСТ 9550-81. 2. Межа текучості при стисненні визначалась за ГОСТом 11262-80. 3. Твердість за Брінелем визначена, згідно з ГОСТ 22761-77. 4. Водопоглинання було визначено, згідно з ГОСТ 4650-2014. 5 Результати порівнянь фізико-механічних властивостей свідчать, що вічка із запропонованого полімерного матеріалу перевищують серійні вічка, виготовлені з поліаміду, за такими показниками: - модуль пружності при розтягуванні перевищує в 1,41-1,51 разів, - межа текучості при стисненні перевищує в 1,5-1,93 разів, - твердість за Брінелем перевищує в 1,36 раза; - водопоглинання зменшено в 6-8 разів. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Вічко шнека жатки, що виготовлено з полімерного матеріалу, яке відрізняється тим, що як полімерний матеріал використано блок-співполімер поліарилатсульфон БСП-7 наступної будови: O O C C CH3 O C O CH3 x O O C C n O C O O y O O C C CH3 CH3 O C SO2 O O C CH3 CH3 20 m O C O 10 k z , де: n, m, k - коефіцієнти, що позначають статистичне розподілення блоків у ланцюзі, дорівнюють 1+10; х, у, z - кількість ланок в блоці: х, у=1+10; z=5+20. 2 UA 101203 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
