Комбінований привід мотовила жатки

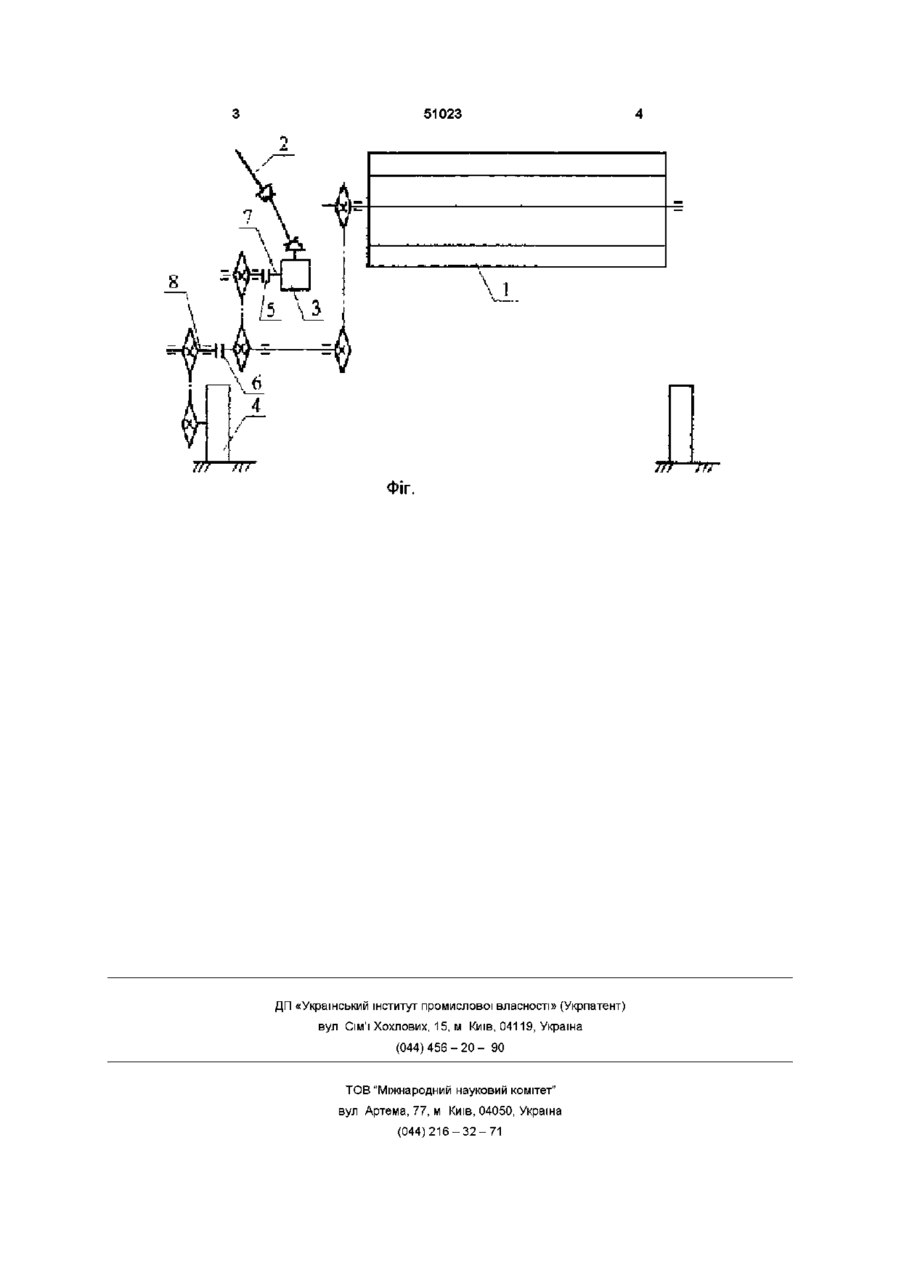

Комбінований привід мотовила жатки, який складається з вала відбору потужності трактора, ланцюгових та пасових передач, обгінних муфт, який відрізняється тим, що вал мотовила має два незалежних приводи один від вала відбору потужності через знижувальний редуктор і другий, ланцюговий привід, від опорно-привідного колеса жатки, які роз'єднані обгінними муфтами Винахід відноситься до сільськогосподарського машинобудування, зокрема до зернозбиральної техніки ВІДОМІ валкові жатки, які мають раму, до якої спереду закріплено сегментний ріжучий апарат, за яким розміщено транспортер, а над ним мотовило та механізм приводу робочих органів від ВВП трактора (див Дунай Н Ф , Комаристов В Е Сельскохозяйственные машины - М , Колос, 1984,478 с ) При ЗМІНІ поступальної швидкості жатки під час збирання урожаю, необхідно змінювати і частоту обертання мотовила, щоб залишити постійним вибране співвідношення між коловою швидкістю планок мотовила та поступальною швидкістю жатки (Я,) для забезпечення якісної роботи мотовила Для цього у механізмові приводу мотовила застосовують варіатор Однак, під час роботи у полі причіпною жаткою, яка знаходиться позаду трактора, трактористу дуже важко слідкувати за якістю роботи мотовила, постійно озираючись Застосування приводу мотовила, що зберігає встановлене відношення А постійним при збільшенні поступальної швидкості агрегату, дає можливість ефективно використовувати мотовило при збиранні врожаю без втручання тракториста, підвищує надійність і якість роботи жатки На фіг зображена схема комбінованого приводу мотовила жатки, вид зверху Привід жатки включає мотовило 1, вал відбору потужності (ВВП) 2 трактора, знижувальний редуктор 3, опорно-привідне колесо 4 жатки, обгонні муфти 5 і 6 Комбінований привод мотовила жатки працює наступним чином При русі агрегату на малих швидкостях (приблизно до 2км/год) або коли агрегат зупинився і не вимкнене ВВП мотовило 1 обертається від ВВП 2 трактора через понижуючий редуктор 3 та обгонну муфту 5 При збільшенні швидкості руху агрегату, коли частота обертання вала 8 стає більшою за частоту обертання вала 7, мотовило 1 обертається від опорно-приводного колеса 4 жатки через обгонну муфту 6 і його частота обертання синхронно змінюється від зміни поступальної швидкості агрегату Запропонована конструкція комбінованого приводу мотовила жатки забезпечує постійне відношення колової швидкості планки мотовила до поступальної швидкості машини під час робочих швидкостей агрегату Задача, яка вирішується винаходом, є автоматичне забезпечення постійного відношення X, при різній поступальній швидкості збирання врожаю Поставлена задача досягається тим, що привод мотовила 1 здійснюється від валу відбору потужності (ВВП) 2 трактора через знижувальний редуктор 3, коли агрегат рухається на малих швидкостях (наприклад до 2км/год) та від опорнопривідного колеса 4 жатки при більших швидкостях руху агрегату Механізми приводу мотовила розділені обгонними муфтами 5 та 6 СО сч о Ю 51023 \ IffJTT m Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
