Полімерна композиція

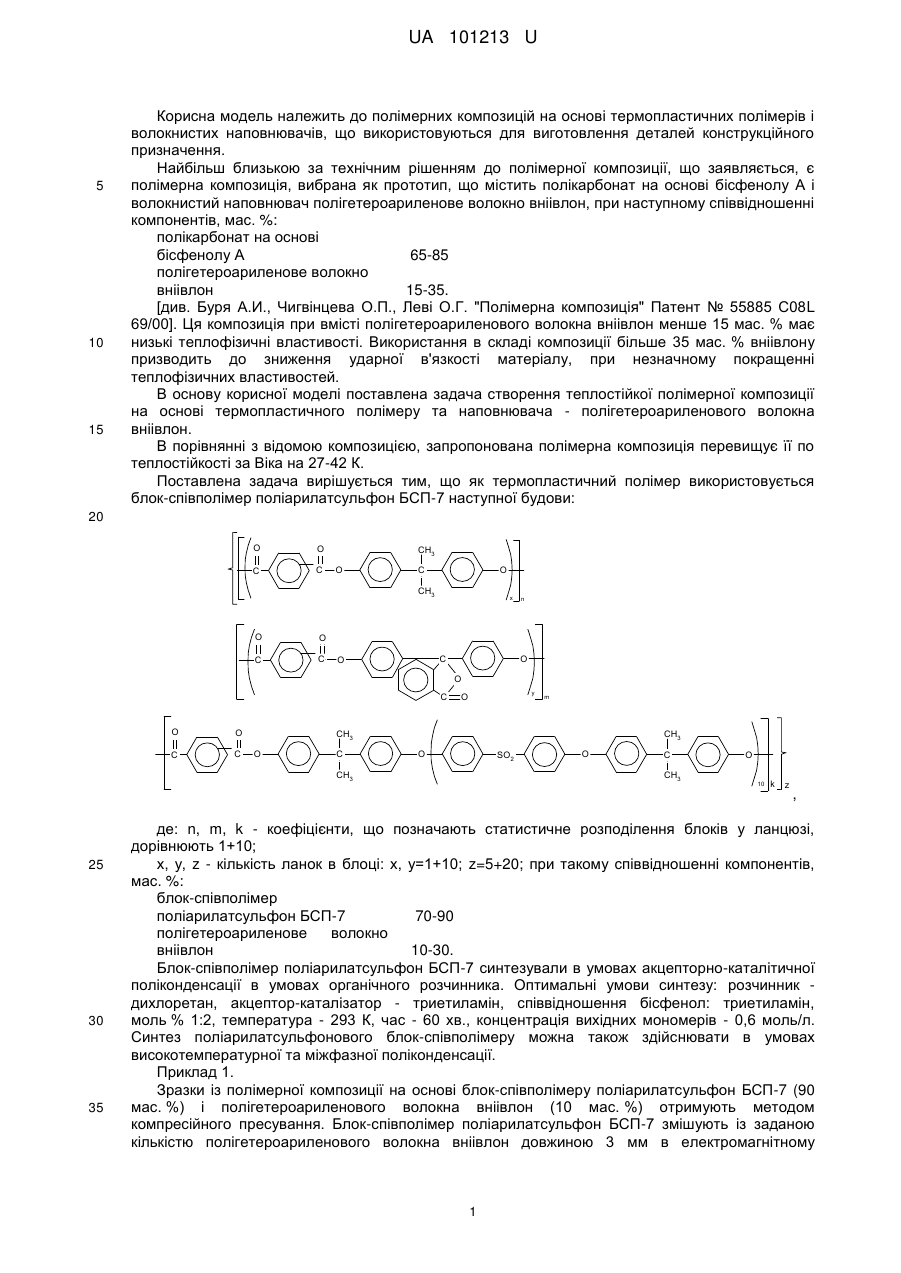

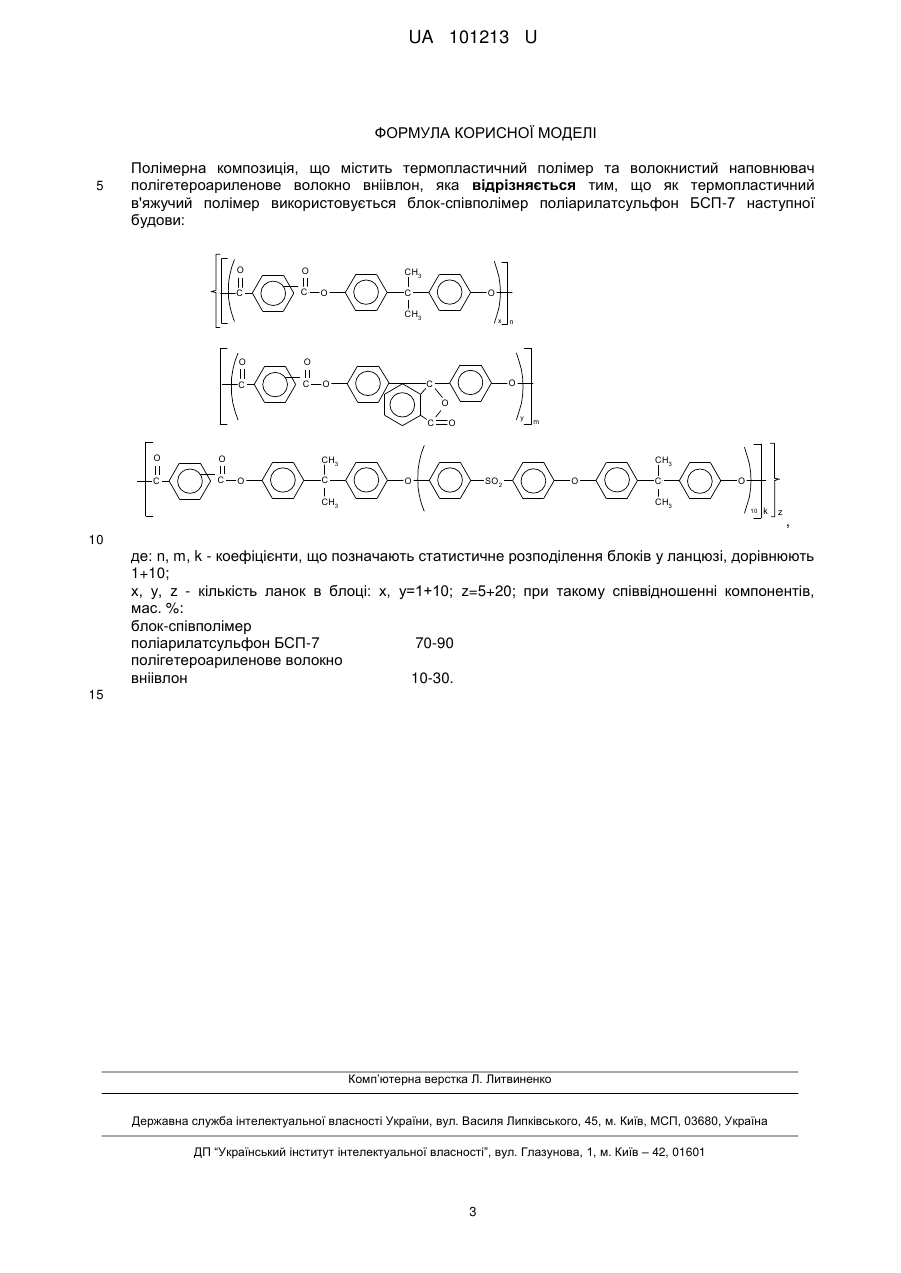

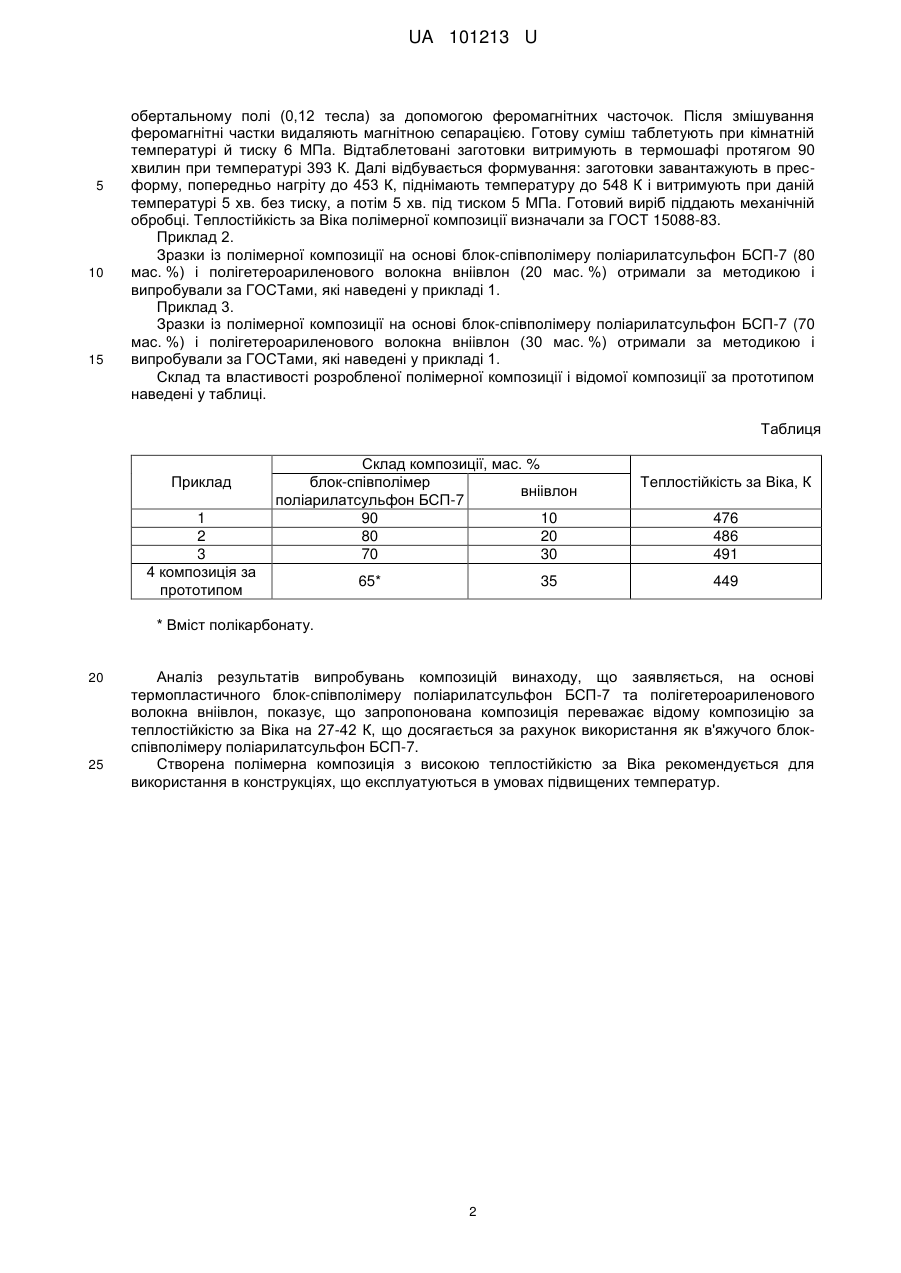

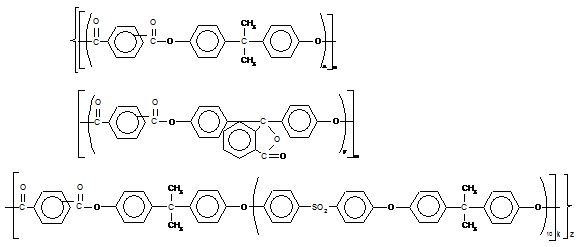

Реферат: UA 101213 U UA 101213 U 5 10 15 Корисна модель належить до полімерних композицій на основі термопластичних полімерів і волокнистих наповнювачів, що використовуються для виготовлення деталей конструкційного призначення. Найбільш близькою за технічним рішенням до полімерної композиції, що заявляється, є полімерна композиція, вибрана як прототип, що містить полікарбонат на основі бісфенолу А і волокнистий наповнювач полігетероариленове волокно вніівлон, при наступному співвідношенні компонентів, мас. %: полікарбонат на основі бісфенолу А 65-85 полігетероариленове волокно вніівлон 15-35. [див. Буря А.И., Чигвінцева О.П., Леві О.Г. "Полімерна композиція" Патент № 55885 С08L 69/00]. Ця композиція при вмісті полігетероариленового волокна вніівлон менше 15 мас. % має низькі теплофізичні властивості. Використання в складі композиції більше 35 мас. % вніівлону призводить до зниження ударної в'язкості матеріалу, при незначному покращенні теплофізичних властивостей. В основу корисної моделі поставлена задача створення теплостійкої полімерної композиції на основі термопластичного полімеру та наповнювача - полігетероариленового волокна вніівлон. В порівнянні з відомою композицією, запропонована полімерна композиція перевищує її по теплостійкості за Віка на 27-42 К. Поставлена задача вирішується тим, що як термопластичний полімер використовується блок-співполімер поліарилатсульфон БСП-7 наступної будови: 20 O O C C CH3 O C O CH3 O C n O C x O C O O C O O C C y O CH3 O C CH3 O SO2 CH3 25 30 35 m O C CH3 O 10 k k z , де: n, m, k - коефіцієнти, що позначають статистичне розподілення блоків у ланцюзі, дорівнюють 1+10; х, у, z - кількість ланок в блоці: х, у=1+10; z=5+20; при такому співвідношенні компонентів, мас. %: блок-співполімер поліарилатсульфон БСП-7 70-90 полігетероариленове волокно вніівлон 10-30. Блок-співполімер поліарилатсульфон БСП-7 синтезували в умовах акцепторно-каталітичної поліконденсації в умовах органічного розчинника. Оптимальні умови синтезу: розчинник дихлоретан, акцептор-каталізатор - триетиламін, співвідношення бісфенол: триетиламін, моль % 1:2, температура - 293 К, час - 60 хв., концентрація вихідних мономерів - 0,6 моль/л. Синтез поліарилатсульфонового блок-співполімеру можна також здійснювати в умовах високотемпературної та міжфазної поліконденсації. Приклад 1. Зразки із полімерної композиції на основі блок-співполімеру поліарилатсульфон БСП-7 (90 мас. %) і полігетероариленового волокна вніівлон (10 мас. %) отримують методом компресійного пресування. Блок-співполімер поліарилатсульфон БСП-7 змішують із заданою кількістю полігетероариленового волокна вніівлон довжиною 3 мм в електромагнітному 1 UA 101213 U 5 10 15 обертальному полі (0,12 тесла) за допомогою феромагнітних часточок. Після змішування феромагнітні частки видаляють магнітною сепарацією. Готову суміш таблетують при кімнатній температурі й тиску 6 МПа. Відтаблетовані заготовки витримують в термошафі протягом 90 хвилин при температурі 393 К. Далі відбувається формування: заготовки завантажують в пресформу, попередньо нагріту до 453 К, піднімають температуру до 548 К і витримують при даній температурі 5 хв. без тиску, а потім 5 хв. під тиском 5 МПа. Готовий виріб піддають механічній обробці. Теплостійкість за Віка полімерної композиції визначали за ГОСТ 15088-83. Приклад 2. Зразки із полімерної композиції на основі блок-співполімеру поліарилатсульфон БСП-7 (80 мас. %) і полігетероариленового волокна вніівлон (20 мас. %) отримали за методикою і випробували за ГОСТами, які наведені у прикладі 1. Приклад 3. Зразки із полімерної композиції на основі блок-співполімеру поліарилатсульфон БСП-7 (70 мас. %) і полігетероариленового волокна вніівлон (30 мас. %) отримали за методикою і випробували за ГОСТами, які наведені у прикладі 1. Склад та властивості розробленої полімерної композиції і відомої композиції за прототипом наведені у таблиці. Таблиця Приклад 1 2 3 4 композиція за прототипом Склад композиції, мас. % блок-співполімер вніівлон поліарилатсульфон БСП-7 90 10 80 20 70 30 65* 35 Теплостійкість за Віка, К 476 486 491 449 * Вміст полікарбонату. 20 25 Аналіз результатів випробувань композицій винаходу, що заявляється, на основі термопластичного блок-співполімеру поліарилатсульфон БСП-7 та полігетероариленового волокна вніівлон, показує, що запропонована композиція переважає відому композицію за теплостійкістю за Віка на 27-42 К, що досягається за рахунок використання як в'яжучого блокспівполімеру поліарилатсульфон БСП-7. Створена полімерна композиція з високою теплостійкістю за Віка рекомендується для використання в конструкціях, що експлуатуються в умовах підвищених температур. 2 UA 101213 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Полімерна композиція, що містить термопластичний полімер та волокнистий наповнювач полігетероариленове волокно вніівлон, яка відрізняється тим, що як термопластичний в'яжучий полімер використовується блок-співполімер поліарилатсульфон БСП-7 наступної будови: O O C C CH3 O C O CH3 O C n O C x O C O O C O O C C y O m CH3 O C CH3 O SO2 CH3 O C CH3 O 10 k k z , 10 де: n, m, k - коефіцієнти, що позначають статистичне розподілення блоків у ланцюзі, дорівнюють 1+10; х, у, z - кількість ланок в блоці: х, у=1+10; z=5+20; при такому співвідношенні компонентів, мас. %: блок-співполімер поліарилатсульфон БСП-7 70-90 полігетероариленове волокно вніівлон 10-30. 15 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
