Полімерна композиція

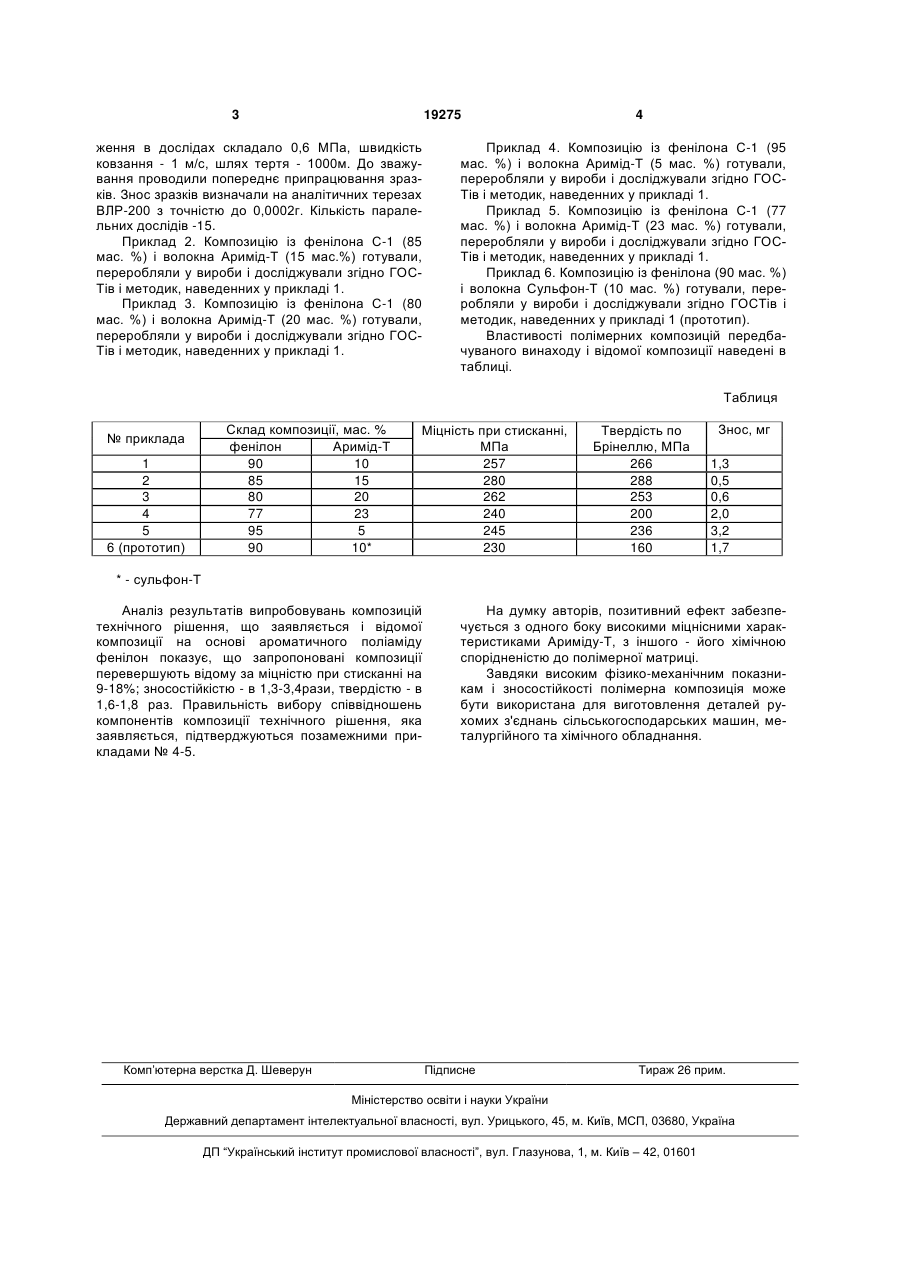

Полімерна композиція, що містить ароматичний поліамід фенілон С-1 і органічне волокно, яка відрізняється тим, що як органічне волокно вона містить термостійке високомодульне поліімідне волокно Аримід-Т, при такому співвідношенні компонентів, мас. %: поліімідне волокно Аримід-Т 10-20 фенілон С-1 80-90. (19) (21) u200605846 (22) 29.05.2006 (24) 15.12.2006 (46) 15.12.2006, Бюл. № 12, 2006 р. (72) Буря Олександр Іванович, Арламова Ніна Тедженівна, Ткаченко Елла Володимирівна, Опріц Зінаіда Грігорієвна, RU (73) ДНІПРОПЕТРОВСЬКИЙ ОРДЕНА ТРУДОВОГО ЧЕРВОНОГО ПРАПОРА ДЕРЖАВНИЙ АГРАРНИЙ УНІВЕРСИТЕТ 3 19275 ження в дослідах складало 0,6 МПа, швидкість ковзання - 1 м/с, шлях тертя - 1000м. До зважування проводили попереднє припрацювання зразків. Знос зразків визначали на аналітичних терезах ВЛР-200 з точністю до 0,0002г. Кількість паралельних дослідів -15. Приклад 2. Композицію із фенілона С-1 (85 мас. %) і волокна Аримід-Т (15 мас.%) готували, переробляли у вироби і досліджували згідно ГОСТів і методик, наведенних у прикладі 1. Приклад 3. Композицію із фенілона С-1 (80 мас. %) і волокна Аримід-Т (20 мас. %) готували, переробляли у вироби і досліджували згідно ГОСТів і методик, наведенних у прикладі 1. 4 Приклад 4. Композицію із фенілона С-1 (95 мас. %) і волокна Аримід-Т (5 мас. %) готували, переробляли у вироби і досліджували згідно ГОСТів і методик, наведенних у прикладі 1. Приклад 5. Композицію із фенілона С-1 (77 мас. %) і волокна Аримід-Т (23 мас. %) готували, переробляли у вироби і досліджували згідно ГОСТів і методик, наведенних у прикладі 1. Приклад 6. Композицію із фенілона (90 мас. %) і волокна Сульфон-Т (10 мас. %) готували, переробляли у вироби і досліджували згідно ГОСТів і методик, наведенних у прикладі 1 (прототип). Властивості полімерних композицій передбачуваного винаходу і відомої композиції наведені в таблиці. Таблиця № приклада 1 2 3 4 5 6 (прототип) Склад композиції, мас. % фенілон Аримід-Т 90 10 85 15 80 20 77 23 95 5 90 10* Міцність при стисканні, МПа 257 280 262 240 245 230 Твердість по Брінеллю, МПа 266 288 253 200 236 160 Знос, мг 1,3 0,5 0,6 2,0 3,2 1,7 * - сульфон-Т Аналіз результатів випробовувань композицій технічного рішення, що заявляється і відомої композиції на основі ароматичного поліаміду фенілон показує, що запропоновані композиції перевершують відому за міцністю при стисканні на 9-18%; зносостійкістю - в 1,3-3,4рази, твердістю - в 1,6-1,8 раз. Правильність вибору співвідношень компонентів композиції технічного рішення, яка заявляється, підтверджуються позамежними прикладами № 4-5. Комп’ютерна верстка Д. Шеверун На думку авторів, позитивний ефект забезпечується з одного боку високими міцнісними характеристиками Ариміду-Т, з іншого - його хімічною спорідненістю до полімерної матриці. Завдяки високим фізико-механічним показникам і зносостійкості полімерна композиція може бути використана для виготовлення деталей рухомих з'єднань сільськогосподарських машин, металургійного та хімічного обладнання. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
