Полімерна композиція

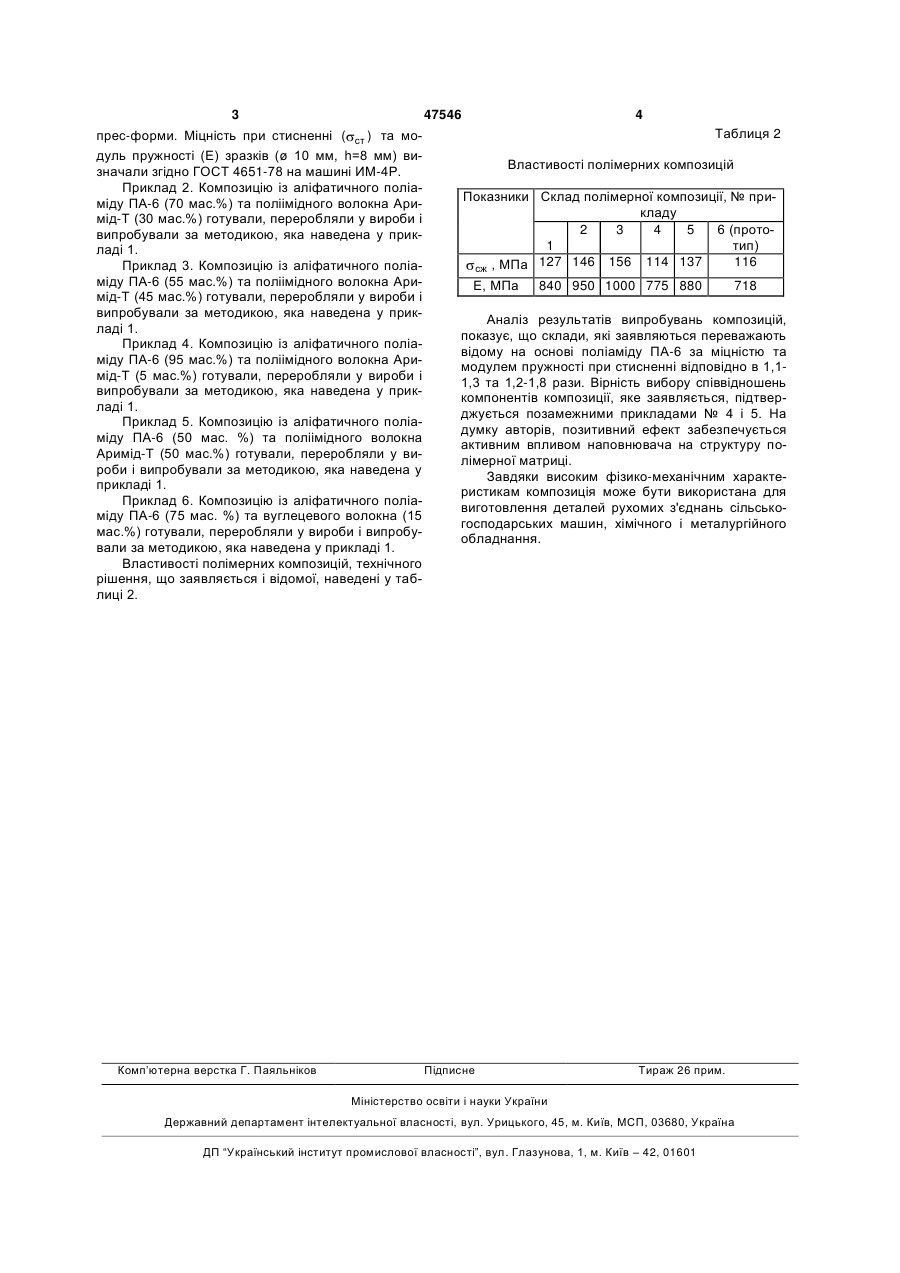

Полімерна композиція, що містить аліфатичний поліамід ПА-6 та волокнистий наповнювач, яка відрізняється тим, що як наповнювач містить поліімідне волокно Аримід-Т при наступному співвідношенні компонентів, мас. %: поліімідне волокно Аримід-Т 15-45 аліфатичний поліамід ПА-6 65-85. (19) (21) u200908816 (22) 25.08.2009 (24) 10.02.2010 (46) 10.02.2010, Бюл.№ 3, 2010 р. (72) БУРЯ ОЛЕКСАНДР ІВАНОВИЧ, БУРМІСТР МИХАЙЛО ВАСИЛЬОВИЧ, ТКАЧЕНКО ЕЛЛА ВОЛОДИМИРІВНА, ГАЮН НАТАЛІЯ СЕРГІЇВНА (73) ДНІПРОПЕТРОВСЬКИЙ ДЕРЖАВНИЙ АГРАРНИЙ УНІВЕРСИТЕТ 3 47546 прес-форми. Міцність при стисненні ( ст ) та модуль пружності (Е) зразків (ø 10 мм, h=8 мм) визначали згідно ГОСТ 4651-78 на машині ИМ-4Р. Приклад 2. Композицію із аліфатичного поліаміду ПА-6 (70 мас.%) та поліімідного волокна Аримід-Т (30 мас.%) готували, переробляли у вироби і випробували за методикою, яка наведена у прикладі 1. Приклад 3. Композицію із аліфатичного поліаміду ПА-6 (55 мас.%) та поліімідного волокна Аримід-Т (45 мас.%) готували, переробляли у вироби і випробували за методикою, яка наведена у прикладі 1. Приклад 4. Композицію із аліфатичного поліаміду ПА-6 (95 мас.%) та поліімідного волокна Аримід-Т (5 мас.%) готували, переробляли у вироби і випробували за методикою, яка наведена у прикладі 1. Приклад 5. Композицію із аліфатичного поліаміду ПА-6 (50 мас. %) та поліімідного волокна Аримід-Т (50 мас.%) готували, переробляли у вироби і випробували за методикою, яка наведена у прикладі 1. Приклад 6. Композицію із аліфатичного поліаміду ПА-6 (75 мас. %) та вуглецевого волокна (15 мас.%) готували, переробляли у вироби і випробували за методикою, яка наведена у прикладі 1. Властивості полімерних композицій, технічного рішення, що заявляється і відомої, наведені у таблиці 2. Комп’ютерна верстка Г. Паяльніков 4 Таблиця 2 Властивості полімерних композицій Показники Склад полімерної композиції, № прикладу 2 3 4 5 6 (прото1 тип) 116 , МПа 127 146 156 114 137 сж Е, МПа 840 950 1000 775 880 718 Аналіз результатів випробувань композицій, показує, що склади, які заявляються переважають відому на основі поліаміду ПА-6 за міцністю та модулем пружності при стисненні відповідно в 1,11,3 та 1,2-1,8 рази. Вірність вибору співвідношень компонентів композиції, яке заявляється, підтверджується позамежними прикладами № 4 і 5. На думку авторів, позитивний ефект забезпечується активним впливом наповнювача на структуру полімерної матриці. Завдяки високим фізико-механічним характеристикам композиція може бути використана для виготовлення деталей рухомих з'єднань сільськогосподарських машин, хімічного і металургійного обладнання. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
