Засув

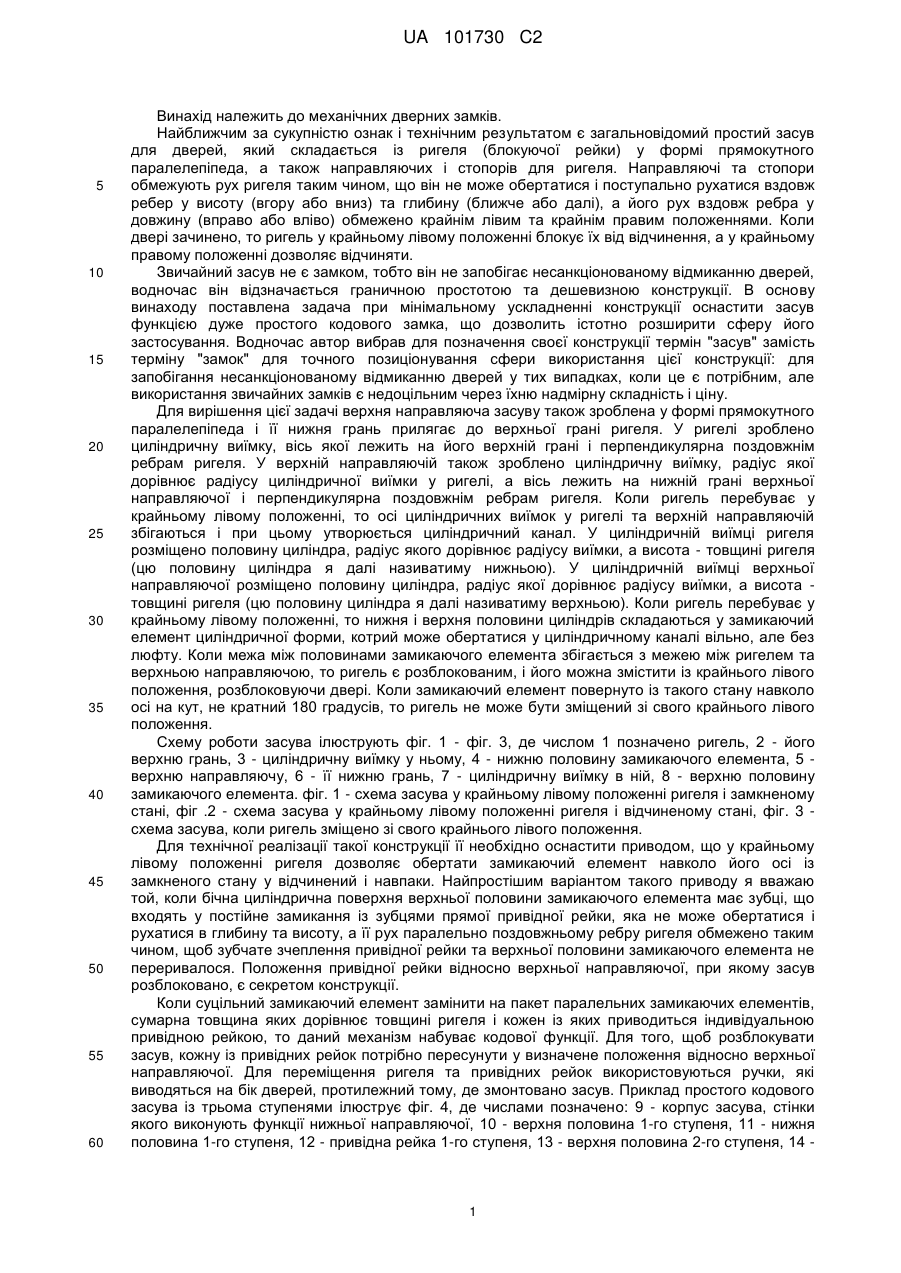

Реферат: Винахід належить до дверних засувів. Засув має замикаючий елемент, який складається із двох половин циліндрів однакового радіуса і висоти, що дорівнює товщині ригеля. Вони розміщені у півциліндричних виїмках ригеля засува і верхньої направляючої з можливістю обертання навколо осі циліндра. Для обертання половин циліндра його верхня половина має зубчасте зачеплення з привідною рейкою. Положення привідної рейки відносно верхньої направляючої становить секрет засуву. Замикаючий елемент може бути виконаний як пакет паралельних і незалежних замикаючих елементів, сумарна висота яких дорівнює товщині ригеля і кожен із яких обертається своєю привідною рейкою. Винахід сприяє спрощенню конструкції кодового дверного засува. UA 101730 C2 (12) UA 101730 C2 UA 101730 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до механічних дверних замків. Найближчим за сукупністю ознак і технічним результатом є загальновідомий простий засув для дверей, який складається із ригеля (блокуючої рейки) у формі прямокутного паралелепіпеда, а також направляючих і стопорів для ригеля. Направляючі та стопори обмежують рух ригеля таким чином, що він не може обертатися і поступально рухатися вздовж ребер у висоту (вгору або вниз) та глибину (ближче або далі), а його рух вздовж ребра у довжину (вправо або вліво) обмежено крайнім лівим та крайнім правим положеннями. Коли двері зачинено, то ригель у крайньому лівому положенні блокує їх від відчинення, а у крайньому правому положенні дозволяє відчиняти. Звичайний засув не є замком, тобто він не запобігає несанкціонованому відмиканню дверей, водночас він відзначається граничною простотою та дешевизною конструкції. В основу винаходу поставлена задача при мінімальному ускладненні конструкції оснастити засув функцією дуже простого кодового замка, що дозволить істотно розширити сферу його застосування. Водночас автор вибрав для позначення своєї конструкції термін "засув" замість терміну "замок" для точного позиціонування сфери використання цієї конструкції: для запобігання несанкціонованому відмиканню дверей у тих випадках, коли це є потрібним, але використання звичайних замків є недоцільним через їхню надмірну складність і ціну. Для вирішення цієї задачі верхня направляюча засуву також зроблена у формі прямокутного паралелепіпеда і її нижня грань прилягає до верхньої грані ригеля. У ригелі зроблено циліндричну виїмку, вісь якої лежить на його верхній грані і перпендикулярна поздовжнім ребрам ригеля. У верхній направляючій також зроблено циліндричну виїмку, радіус якої дорівнює радіусу циліндричної виїмки у ригелі, а вісь лежить на нижній грані верхньої направляючої і перпендикулярна поздовжнім ребрам ригеля. Коли ригель перебуває у крайньому лівому положенні, то осі циліндричних виїмок у ригелі та верхній направляючій збігаються і при цьому утворюється циліндричний канал. У циліндричній виїмці ригеля розміщено половину циліндра, радіус якого дорівнює радіусу виїмки, а висота - товщині ригеля (цю половину циліндра я далі називатиму нижньою). У циліндричній виїмці верхньої направляючої розміщено половину циліндра, радіус якої дорівнює радіусу виїмки, а висота товщині ригеля (цю половину циліндра я далі називатиму верхньою). Коли ригель перебуває у крайньому лівому положенні, то нижня і верхня половини циліндрів складаються у замикаючий елемент циліндричної форми, котрий може обертатися у циліндричному каналі вільно, але без люфту. Коли межа між половинами замикаючого елемента збігається з межею між ригелем та верхньою направляючою, то ригель є розблокованим, і його можна змістити із крайнього лівого положення, розблоковуючи двері. Коли замикаючий елемент повернуто із такого стану навколо осі на кут, не кратний 180 градусів, то ригель не може бути зміщений зі свого крайнього лівого положення. Схему роботи засува ілюструють фіг. 1 - фіг. 3, де числом 1 позначено ригель, 2 - його верхню грань, 3 - циліндричну виїмку у ньому, 4 - нижню половину замикаючого елемента, 5 верхню направляючу, 6 - її нижню грань, 7 - циліндричну виїмку в ній, 8 - верхню половину замикаючого елемента. фіг. 1 - схема засува у крайньому лівому положенні ригеля і замкненому стані, фіг .2 - схема засува у крайньому лівому положенні ригеля і відчиненому стані, фіг. 3 схема засува, коли ригель зміщено зі свого крайнього лівого положення. Для технічної реалізації такої конструкції її необхідно оснастити приводом, що у крайньому лівому положенні ригеля дозволяє обертати замикаючий елемент навколо його осі із замкненого стану у відчинений і навпаки. Найпростішим варіантом такого приводу я вважаю той, коли бічна циліндрична поверхня верхньої половини замикаючого елемента має зубці, що входять у постійне замикання із зубцями прямої привідної рейки, яка не може обертатися і рухатися в глибину та висоту, а її рух паралельно поздовжньому ребру ригеля обмежено таким чином, щоб зубчате зчеплення привідної рейки та верхньої половини замикаючого елемента не переривалося. Положення привідної рейки відносно верхньої направляючої, при якому засув розблоковано, є секретом конструкції. Коли суцільний замикаючий елемент замінити на пакет паралельних замикаючих елементів, сумарна товщина яких дорівнює товщині ригеля і кожен із яких приводиться індивідуальною привідною рейкою, то даний механізм набуває кодової функції. Для того, щоб розблокувати засув, кожну із привідних рейок потрібно пересунути у визначене положення відносно верхньої направляючої. Для переміщення ригеля та привідних рейок використовуються ручки, які виводяться на бік дверей, протилежний тому, де змонтовано засув. Приклад простого кодового засува із трьома ступенями ілюструє фіг. 4, де числами позначено: 9 - корпус засува, стінки якого виконують функції нижньої направляючої, 10 - верхня половина 1-го ступеня, 11 - нижня половина 1-го ступеня, 12 - привідна рейка 1-го ступеня, 13 - верхня половина 2-го ступеня, 14 1 UA 101730 C2 5 нижня половина 2-го ступеня, 15 - привідна рейка 2-го ступеня, 16 - верхня половина 3-го ступеня, 17 - нижня половина 3-го ступеня, 18 - привідна рейка 3-го ступеня, 19 - двері, які блокуються засувом, 20 - паз у дверях для переміщення ручки ригеля, 21 - паз у дверях для переміщення ручок привідних рейок. Засув повністю придатний для промислового виготовлення на тих підприємствах, де освоєно серійний випуск звичайних замків. ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 35 40 45 50 55 60 1. Засув, що складається із ригеля, який має форму прямокутного паралелепіпеда, нерухомих направляючих, які запобігають обертанню ригеля та його поступальному руху паралельно ребрам в глибину та у висоту, і стопорів, які обмежують його рух паралельно ребру в довжину між крайнім лівим і крайнім правим положеннями, який відрізняється тим, що у ригелі зроблено виїмку у формі циліндра, вісь якого лежить на верхній грані і перпендикулярна поздовжнім ребрам ригеля, верхня направляюча має форму прямокутного паралелепіпеда і в ній зроблено виїмку у формі циліндра, вісь якого лежить на нижній грані і перпендикулярна поздовжнім ребрам ригеля, причому радіус циліндричної виїмки у ригелі дорівнює радіусу циліндричної виїмки у верхній направляючій, при цьому у крайньому лівому положенні ригеля осі цих циліндричних виїмок збігаються і вони разом утворюють циліндричний канал, а також у півциліндричній виїмці ригеля додатково розміщено половину циліндра, висота якого дорівнює товщині ригеля, і у півциліндричній виїмці верхньої направляючої додатково розміщено половину циліндра, висота якої дорівнює товщині ригеля, причому однаковий радіус цих половин циліндрів є таким, що коли ригель перебуває у крайньому лівому положенні, то замикаючий елемент у формі циліндра, який утворюється при цьому положенні ригеля із двох половин циліндрів, може обертатися у циліндричному каналі, що утворився між ригелем та верхньою направляючою, вільно, але без люфту, і коли межа між половинами дисків збігається із межею між ригелем та верхньою направляючою, то засув є розблокованим і ригель може бути переміщений зі свого крайнього лівого положення, а коли межа між половинами циліндрів повернута навколо осі відносно межі між ригелем та верхньою направляючою на певний кут, то ригель є заблокованим у крайньому лівому положенні. 2. Засув за п. 2, який відрізняється тим, що бічна циліндрична поверхня тієї половини циліндра, що розміщена у верхній направляючій, зроблена зубчатою, який додатково містить привідну рейку, що не може обертатися і рухатися паралельно ребрам ригеля в глибину та висоту, а її рух паралельно ребрам ригеля в довжину обмежено, і верхня грань верхньої направляючої розміщена на такій відстані від нижньої грані, що зубчата нижня грань привідної рейки утворює із зубчатою поверхнею половини циліндра постійне зчеплення, яке дозволяє у крайньому лівому положенні ригеля при поступальному русі привідної рейки обертати обидві половини циліндрів навколо їхньої спільної осі відносно ригеля та верхньої направляючої, блокуючи чи розблоковуючи їх, причому діапазон переміщення привідної рейки підібрано таким чином, що її зубчата поверхня завжди перебуває у зчепленні із зубчатою поверхнею половини циліндра, а положення привідної рейки відносно верхньої направляючої, при якому засув є розблокованим, являє собою секрет конструкції. 3. Засув за п. 2, який відрізняється тим, що в циліндричній виїмці ригеля і циліндричній виїмці верхньої направляючої перебуває по дві або більше половини циліндрів однакового радіуса і товщини, які у крайньому лівому положенні ригеля утворюють пакет незалежних один від одного замикаючих елементів, сумарна товщина яких дорівнює товщині ригеля, і кожен з яких обертається до відчиненого стану відповідною індивідуальною привідною рейкою, яку для цього треба перемістити у визначене положення відносно направляючої, і комбінація положень привідних рейок відносно направляючої, у кожне із яких треба перемістити кожну привідну рейку, є кодом засува. 4. Засув за п. 3, який відрізняється тим, що ригель і привідні рейки мають ручки для їхнього переміщення між крайнім лівим і крайнім правим положенням ригеля та привідних рейок відповідно, причому ручки зроблені таким чином, щоб при переміщеннях не заважати одна одній. 5. Засув за п. 4, який відрізняється тим, що всі елементи зібрано у корпусі, в якому зроблено пази, якими обмежується переміщення ригеля і привідних рейок, а ручки ригеля та привідних рейок виведені назовні з корпусу засува на бік дверей, протилежний тому, де змонтовано засув. 6. Засув за п. 5, який відрізняється тим, що він оснащений шкалою на боці дверей, протилежному тому, де змонтовано засув, для вибору переміщення кожної привідної рейки відносно нерухомої направляючої, потрібного для розблокування засува. 2 UA 101730 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
