Замок

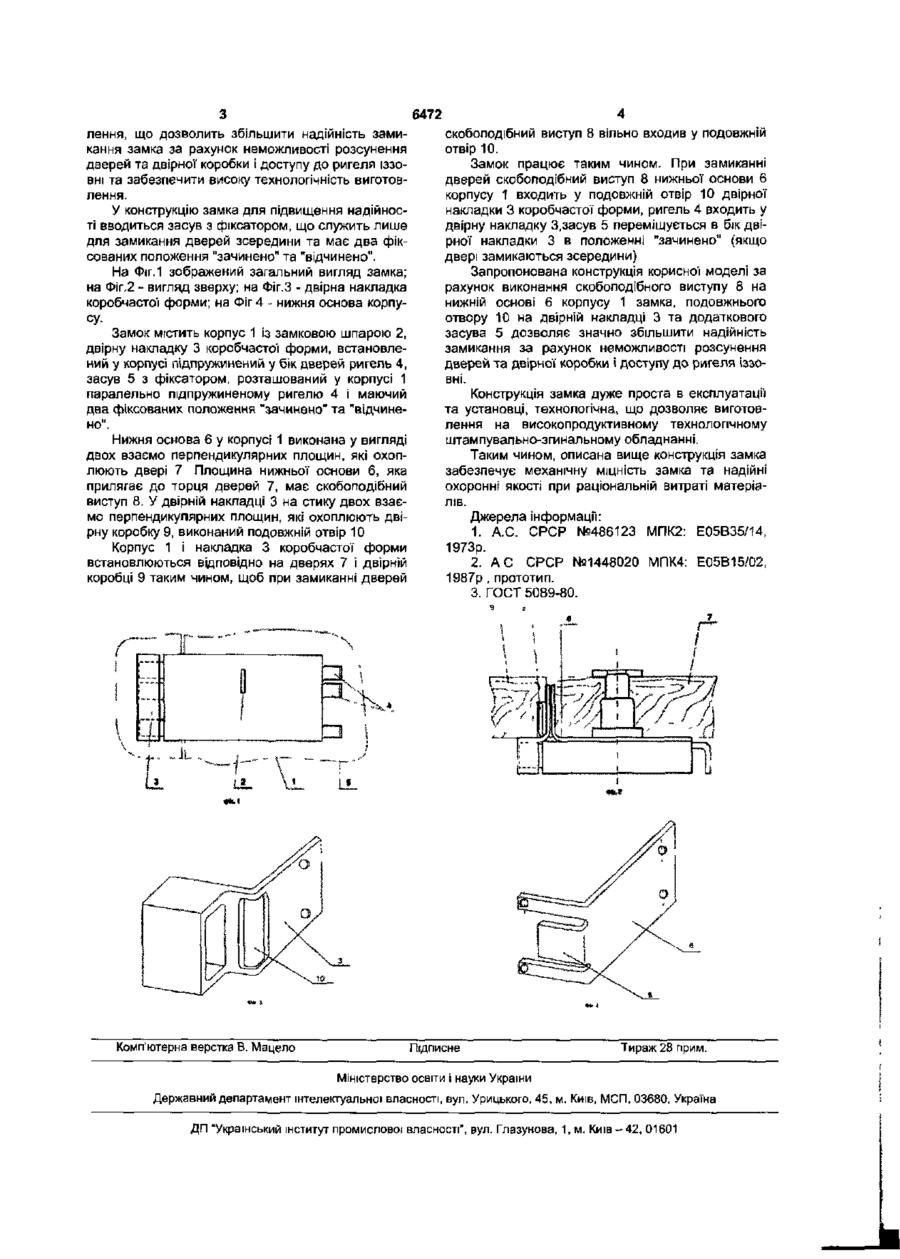

Замок, що містить корпус з нижньою основою, виконаною у вигляді двох взаем оперпенд и куля рних площин, які охоплюють двері, підпружинений ригель, установлений у корпусі з можливістю подовжнього переміщення, та двірну накладку коро бчастоТ форми, що має дві взаємоперпендикулярні площини, які охоплюють двірну коробку, який відрізняється тим, що у двірній накладці коробчастої форми на стику взаємоперпендикулярних площин виконано подовжній отвір, а площина нижньої основи корпусу, яка прилягає до торця дверей, має скобовподібний виступ, виконаний з можливістю входження в подовжній отвір двірної' накладки в зачиненому положенні дверей, замок оснащений засувом з фіксатором, установленим у корпусі паралельно під пружиненому ригелю, а ригель підпружинений у бік дверей. Корисна модель належить до замикаючих пристроїв, а саме до двірних замків. Відомі замки [1], які мають блокуючий пристрій для захисту замкнених дверей від відчинення при розсуванні дверей та рами. Але блокуючий пристрій трудомісткий у виготовленні, а замок із таким блокуючим пристроєм ненадійний в експлуатації, оскільки двері можна відносно легко відчинити за допомогою нескладних пристроїв за рахунок розсунення дверей та рами Відомий також замок [2], який містить установлений у корпусі з можливістю подовжнього переміщення ригель зі штифтом та двірну накладку коробчастої форми для розташування кінця ригеля зі штифтом при замиканні, яка має гніздо для заходу штифта, причому ригель підпружинений до двірної накладки Відома конструкція замка не забезпечує необхідного надійного замикання дверей та не виключає можливості доступу до ригелей замка внаслідок розсунення дверей та двірної коробки за допомогою пристроїв. У відомому замку ригель зі штифтом на кінці має зачеплення із двірною накладкою тільки штифтом, поперечний переріз якого в багато разів менший за не використовуваний переріз ригеля. При цьому для забезпечення механічної міцності замка переріз штифта повинен відповідати нормованому стандартом [3] перерізу ригеля, що збільшує габарити ригеля та замка. Усе це збільшує габарити замка, ускладнює конструкцію, що призводить до зростання трудомісткості виготовлення, а штифт, що є єдиним еле ментом зачеплення з двірною накладкою, повинен мати міцність (переріз), нормовану для ригеля. Окрім того, гніздо для заходу ригеля зі штифтом, виконане у двірній накладці, ослаблює міцність накладки. В основу корисної моделі покладено завдання створення конструкції замка, який забезпечує високу надійність замикання дверей за рахунок виключення можливості доступу до ригеля Із зовнішнього боку та розсунення дверей та двірної коробки за допомогою пристроїв. Пропонується замок, що містить корпус з нижньою основою, виконаною у вигляді двох взаємоперпендикулярних площин, які охоплюють двері, підпружинений ригель, встановлений у корпусі з можливістю подовжнього переміщення, та двірну накладку коробчастої' форми, яка має дві взаємоперпендикулярні площини, що охоплюють двірну коробку У двірній накладці коробчастої форми на стику взаємоперпендикулярних площин виконано подовжній отвір, а площина нижньої основи корпусу, яка прилягає до торця дверей, має скобоподібний виступ, виконаний з можливістю входження в подовжній отвір двірної накладки в зачиненому положенні дверей. Замок споряджено засувом з фіксатором, установленим у корпусі паралельно пїдпружиненому ригелю, а ригель підпружинений у бік дверей Виконання скобоподібного виступу на площині нижньої основи корпусу, яка прилягає до торця дверей, та подовжнього отвору на двірній накладці коробчастої форми, яка прилягає до торця двірної' коробки, забезпечує максимальну площину зачеп CM (О 6472 лення, що дозволить збільшити надійність замикання замка за рахунок неможливості розсунення дверей та двірної коробки і доступу до ригеля ІЗЗОВНІ та забезпечити високу технологічність виготовлення. У конструкцію замка для підвищення надійності вводиться засув з фіксатором, що служить лише для замикання дверей зсередини та має два фіксованих положення "зачинено" та "відчинено". На Фіг.1 зображений загальний вигляд замка; на Фіг.2 - вигляд зверху; на ФІг.З - двірна накладка коробчастої форми; на Фіг 4 - нижня основа корпусу. Замок містить корпус 1 із замковою шпарою 2, двірну накладку 3 коробчастої форми, встановлений у корпусі підпружинений у бік дверей ригель 4, засув 5 з фіксатором, розташований у корпусі 1 паралельно підпружиненому ригелю 4 і маючий два фіксованих положення "зачинено" та "відчинено". Нижня основа 6 у корпусі 1 виконана у вигляді двох взаемо перпендикулярних площин, які охоплюють двері 7 Площина нижньої основи 6, яка прилягає до торця дверей 7, має скобоподібний виступ 8. У двірній накладці 3 на стику двох взаємо перпендикулярних площин, які охоплюють двірну коробку 9, виконаний подовжній отвір 10 Корпус 1 і накладка 3 коробчастої форми встановлюються відповідно на дверях 7 і двірній коробці 9 таким чином, щоб при замиканні дверей Комп'ютерна верстка В. Мацело скобоподібний виступ 8 вільно входив у подовжній отвір 10. Замок працює таким чином. При замиканні дверей скобоподібний виступ 8 нижньої основи 6 корпусу 1 входить у подовжній отвір 10 двірної накладки 3 коробчастої форми, ригель 4 входить у двірну накладку 3,засув 5 переміщується в бік двірної накладки 3 в положенні "зачинено" (якщо двері замикаються зсередини) Запропонована конструкція корисної моделі за рахунок виконання скобоподібного виступу 8 на нижній основі 6 корпусу 1 замка, подовжнього отвору 10 на двірній накладці 3 та додаткового засува 5 дозволяє значно збільшити надійність замикання за рахунок неможливості розсунення дверей та двірної коробки і доступу до ригеля іззовні. Конструкція замка дуже проста в експлуатації та установці, технологічна, що дозволяє виготовлення на високопродуктивному технологічному штампувально-згинальному обладнанні. Таким чином, описана вище конструкція замка забезпечує механічну міцність замка та надійні охоронні якості при раціональній витраті матеріалів. Джерела інформації: 1. А.С. СРСР №486123 МПК2: Е05В35/14, 1973р. 2. А С СРСР №1448020 МПК4: Е05В15/02, 1987р , прототип. 3. ГОСТ 5089-80. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтепектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової впасності", вул. Гпазунова, 1, м. Київ-42, 01601
