Пилозахисний засув сферичної вальниці конусних дробарок

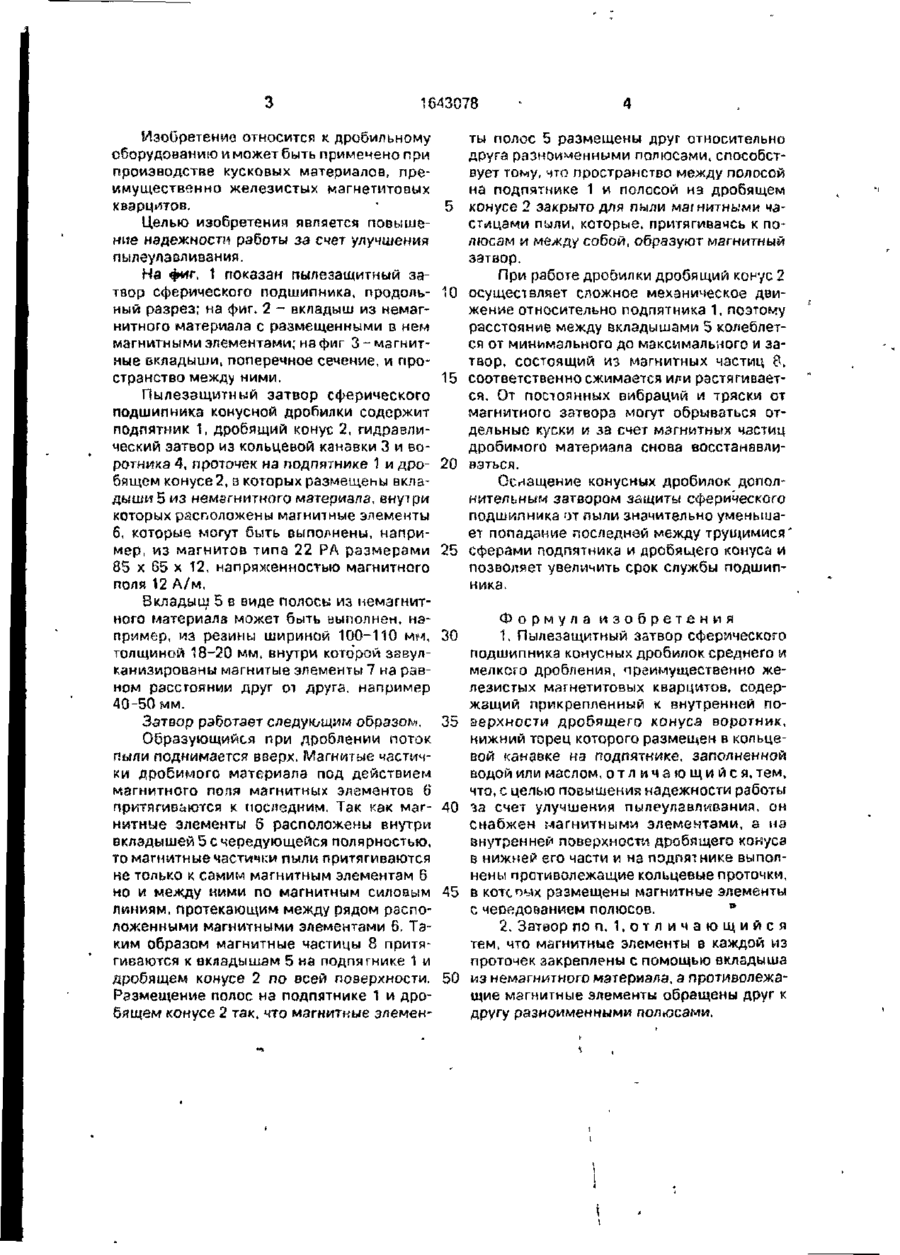

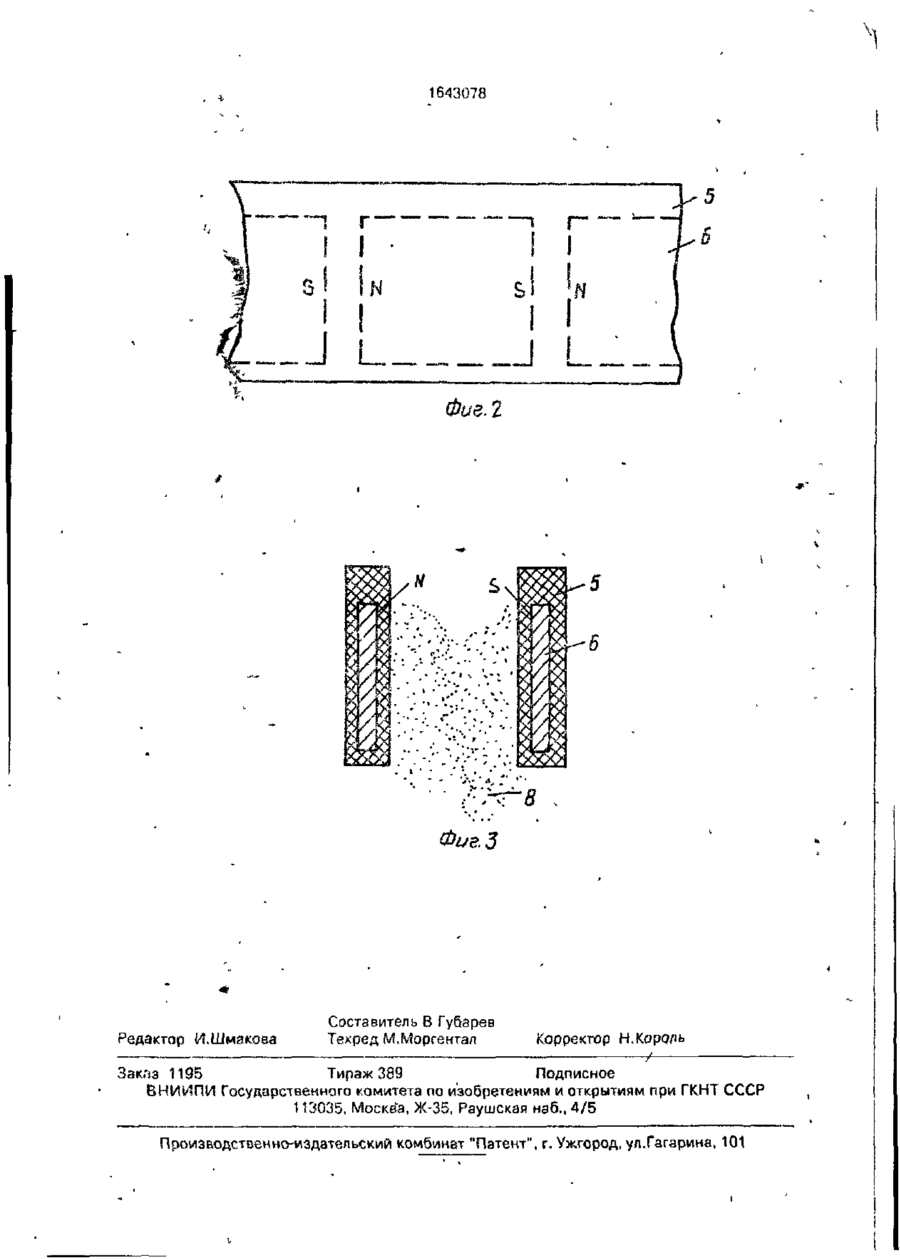

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК СП і» /f^ni 2 5 В 02 С 2/04 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21)4685429/33 • ^->\' (22)03.05.89 > о ^ (46)23.04.91. Бюл. № 15 (71) Ингулецкий горно-обогатительный комбинат им. 50-летия СССР (72) А.А.Вострокнутов, А.В.Кривошее'з, Б.Л.Пильник, Г.В.Слюсаренко, А.П.Станков и Г.Н.Панисько • . . (53)621.926.3(088,8) • -- . (56) Авторское свидетельство СССР I* 1199351, кл. В 02 С 2/04, 1985. Быков В. И, ІЛ др. Эксплуатация и ремонт оборудования дробильных фабрик. - М.: Недра. 1973, с, 40-41. (54) ПЫЛЕЗАЩИТНЫЙ ЗАТВОР СФЕРИЧЕСКОГО ПОДШИПНИКА КОНУСНЫХ ДРОБ1АТЮК (57) Изобретение относится к дробильному обопудовзнию и может быть использовано при производстве кусковых материалов, преимущественно железистых магнештовых кварцитов, Цель изобретения -повышение надежности работы за счет улучшения пылеулавливания. На внутренней поверхности драбящего конуса 2, Й нижней его части и на подпятнике 1 выполнены проточки, в которых размещены вкладыши 5 из немагнитного материала, внутри которых расположены по всему периметру на равном расстоянии друг от друга магнитные элементы 6. 1 з. п. ф-лы, 3 ил. о Изобретение относится к дробильному оборудованию к может быть применено при производстве кусковых материалов, преимущественно железистых магнетитових кварцитов. 5 Целью изобретения является повышение надежности работы за счет улучшения пылеулавливания. На фиг, 1 показан пылезащитный затвор сферического подшипника, продоль- 10 ный разрез; на фиг. 2 - вкладыш из немагнитного материала с размещенными в нем магнитными элементами; на фиг 3-магнитные вкладыши, поперечное сечение, и пространство между ними. 15 Пылезащитный затвор сферического подшипника конусной дробилки содержит подпятник 1, дробящий конус 2, гидравлический затвор из кольцевой канавки 3 и воротника 4, проточек на подпятнике 1 и дро- 20 бящем конусе 2, з которых размещены вкладыши 5 из немагнитного материала, внутри которых расположены магнитные элементы б, которые могут быть выполнены, например, из магнитов типа 22 РА размерами 25 85 х 65 х 12, напряженностью магнитного поля 12 А/м. Вкладыш 5 в виде полосы из немагнитного материала может быть выполнен, например, из резины шириной 100-110 мм, 30 толщиной 18-20 мм, внутри которой ззвулканизироаэны магнитые элементы 7 на равном расстоянии друг от друга, например 40-50 мм. Затвор работает следующим образом. 35 Образующийся при дроблении поток пыли поднимается вверх. Магнитые частички дробимого материала под действием магнитного поля магнитных элементов 6 притягиваются к последним. Так как маг- 40 нитные элементы 6 расположены внутри вкладышей 5 с чередующейся полярностью, то магнитные частички пыли притягиваются не только к самим магнитным элементам 6 но и между ними по магнитным силовым 45 линиям, протекающим между рядом расположенными магнитными элементами 6. Таким образом магнитные частицы 8 притягиваются к вкладышам 5 на подпятнике 1 и дробящем конусе 2 по всей поверхности. 50 Размещение полос на подпятнике 1 и дробящем конусе 2 так, что магнитные элемен ты полос ъ размещены друг относительно друга разноименными полюсами, способствует тому, что пространство между полосой на подпятнике 1 и полосой нэ дробящем конусе 2 закрыто для пыли магнитными частицами ПУЛИ, которые, притягиваясь к полюсам и между собой, образуют магнитным затвор. При работе дробилки дробящий конус 2 осуществляет сложное мехэническое движение относительно подпятника 1, поэтому расстояние между вкладышами 5 колеблется от минимального до максимального и затвор, состоящий из магнитных частиц 8, соответственно сжимается или растягивается. От постоянных вибраций и тряски от магнитного затвора могут обрываться отдельные куски и за счет магнитных частиц дробимого материала снова восстанавливэться. Оснащение конусных дробилок дополнительным затвором защиты сферического подшипника от пыли значительно уменьшает попадание последней между трущимися' сферами подпятника и дробящего конуса и позволяет увеличить срок службы подшипника. Формула изобретения 1. Пылезащитный затвор сферического подшипника конусных дробилок среднего и мелкого дробления, преимущественно железистых магнетитовых кварцитов, содержащий прикрепленный к внутренней поаерхности дробящего конуса воротник, нижний торец которого размещен в кольцевой канаеке нз подпятнике, заполненной водой или маслом, о т л и ч а ю щ и й с я , тем, что, с целью повышения надежности работы "іа счет улучшения пылеулавливания, он снабжен магнитными элементами, а из внутренней поверхности дробящего конуса в нижней его части и на подпятнике выполнены противолежащие кольцевые проточки, в которых размещены магнитные элементы v с чеоедованием полюсов. 2. Затвор по п. 1 , о т л и ч а ю щ и й с я тем, что магнитные элементы в каждой из проточек закреплены с помощью вкладыша из немагнитного материала, з противолежащие магнитные элементы обращены друг к другу разноименными полюсами. 1643078 Фие.г Фиг. З Редактор ИШмзкова Составитель В Губарев Техред М.Моргентал Корректор Н,Король Заказ 1195 Тираж 389 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
