Пристрій для розтарювання мішків із сипким матеріалом

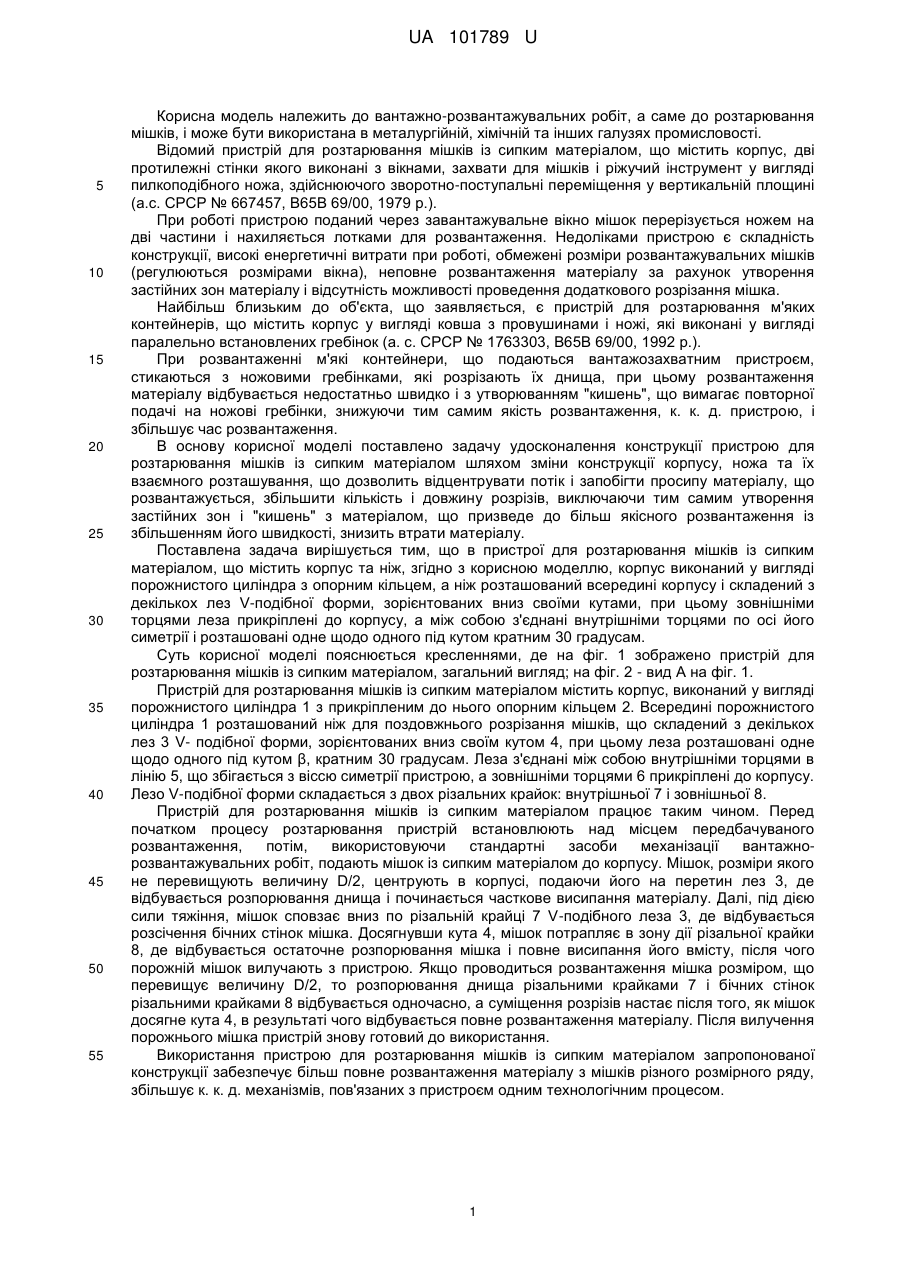

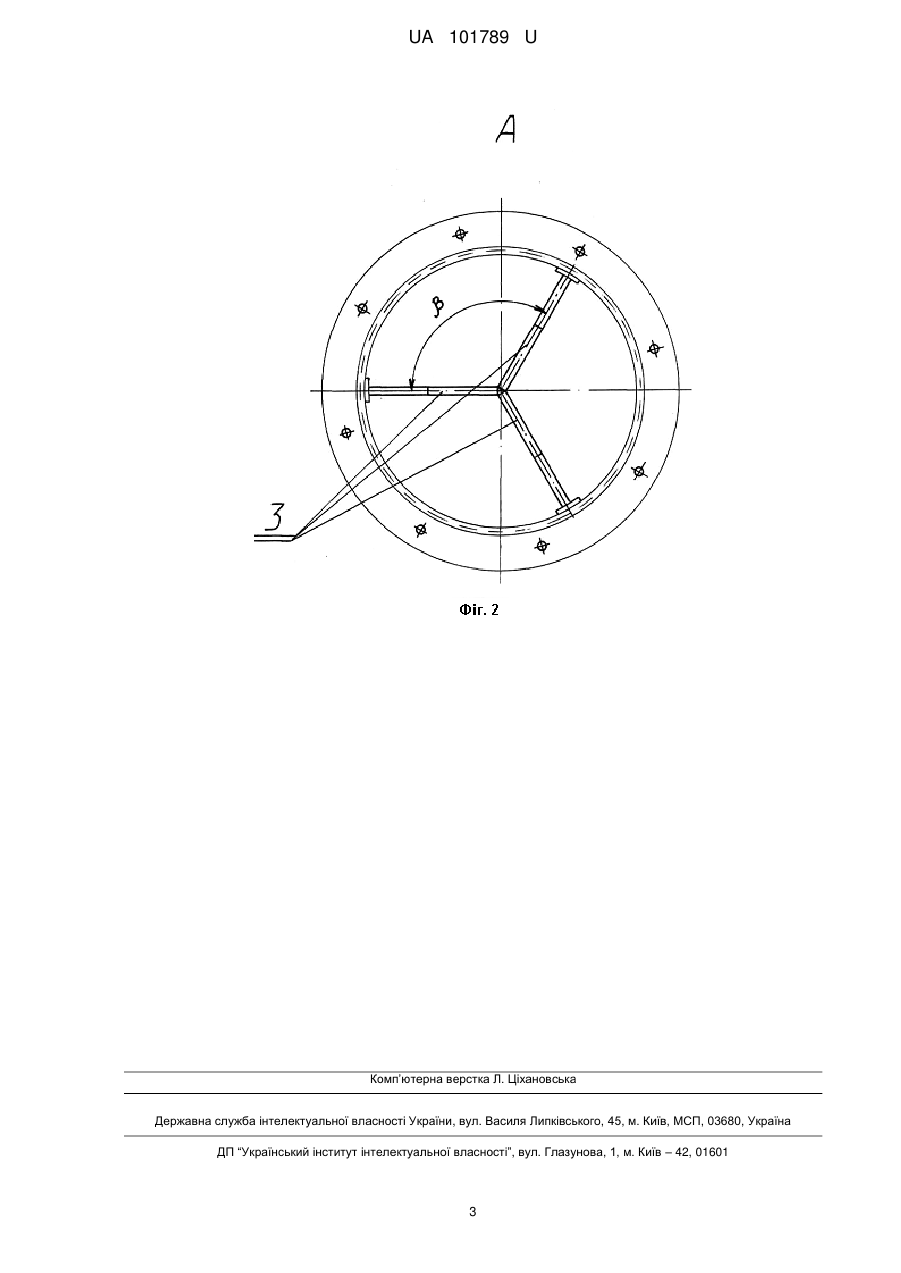

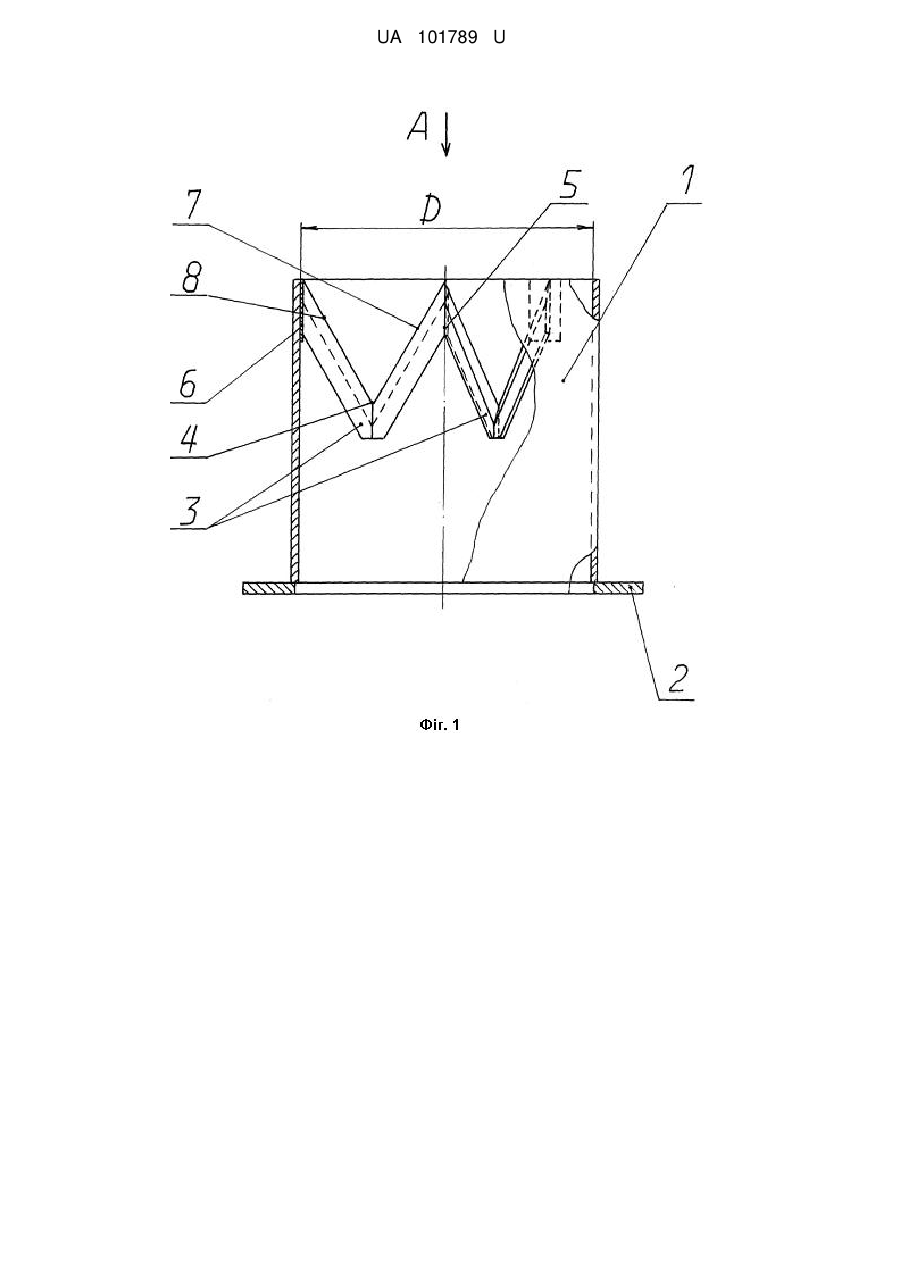

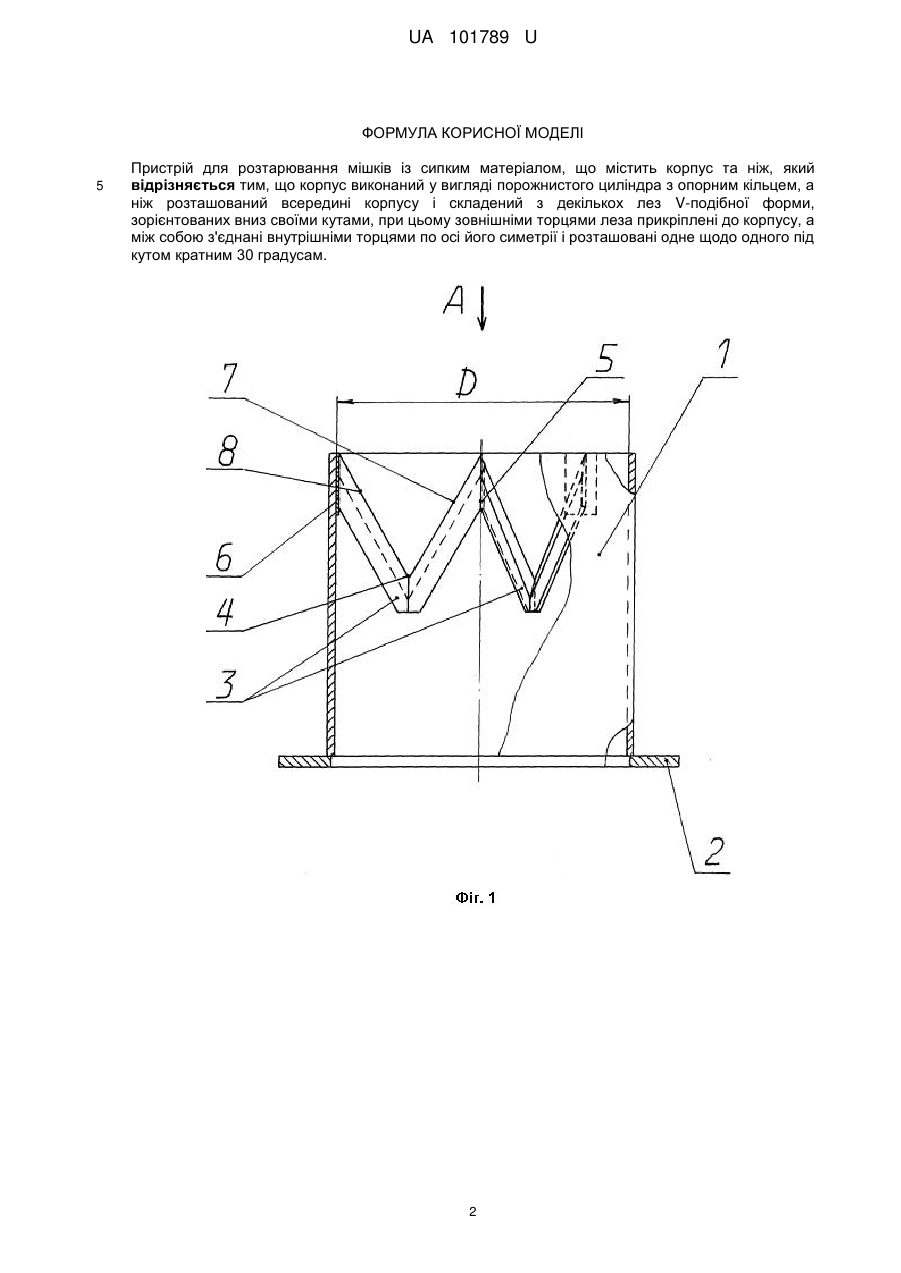

Реферат: Пристрій для розтарювання мішків із сипким матеріалом містить корпус та ніж. Корпус виконаний у вигляді порожнистого циліндра з опорним кільцем. Ніж розташований всередині корпусу і складений з декількох лез V-подібної форми, зорієнтованих вниз своїми кутами. Зовнішніми торцями леза прикріплені до корпусу, а між собою з'єднані внутрішніми торцями по осі його симетрії і розташовані одне щодо одного під кутом кратним 30 градусам. UA 101789 U (12) UA 101789 U UA 101789 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до вантажно-розвантажувальних робіт, а саме до розтарювання мішків, і може бути використана в металургійній, хімічній та інших галузях промисловості. Відомий пристрій для розтарювання мішків із сипким матеріалом, що містить корпус, дві протилежні стінки якого виконані з вікнами, захвати для мішків і ріжучий інструмент у вигляді пилкоподібного ножа, здійснюючого зворотно-поступальні переміщення у вертикальній площині (а.с. СРСР № 667457, В65В 69/00, 1979 р.). При роботі пристрою поданий через завантажувальне вікно мішок перерізується ножем на дві частини і нахиляється лотками для розвантаження. Недоліками пристрою є складність конструкції, високі енергетичні витрати при роботі, обмежені розміри розвантажувальних мішків (регулюються розмірами вікна), неповне розвантаження матеріалу за рахунок утворення застійних зон матеріалу і відсутність можливості проведення додаткового розрізання мішка. Найбільш близьким до об'єкта, що заявляється, є пристрій для розтарювання м'яких контейнерів, що містить корпус у вигляді ковша з провушинами і ножі, які виконані у вигляді паралельно встановлених гребінок (а. с. СРСР № 1763303, В65В 69/00, 1992 р.). При розвантаженні м'які контейнери, що подаються вантажозахватним пристроєм, стикаються з ножовими гребінками, які розрізають їх днища, при цьому розвантаження матеріалу відбувається недостатньо швидко і з утворюванням "кишень", що вимагає повторної подачі на ножові гребінки, знижуючи тим самим якість розвантаження, к. к. д. пристрою, і збільшує час розвантаження. В основу корисної моделі поставлено задачу удосконалення конструкції пристрою для розтарювання мішків із сипким матеріалом шляхом зміни конструкції корпусу, ножа та їх взаємного розташування, що дозволить відцентрувати потік і запобігти просипу матеріалу, що розвантажується, збільшити кількість і довжину розрізів, виключаючи тим самим утворення застійних зон і "кишень" з матеріалом, що призведе до більш якісного розвантаження із збільшенням його швидкості, знизить втрати матеріалу. Поставлена задача вирішується тим, що в пристрої для розтарювання мішків із сипким матеріалом, що містить корпус та ніж, згідно з корисною моделлю, корпус виконаний у вигляді порожнистого циліндра з опорним кільцем, а ніж розташований всередині корпусу і складений з декількох лез V-подібної форми, зорієнтованих вниз своїми кутами, при цьому зовнішніми торцями леза прикріплені до корпусу, а між собою з'єднані внутрішніми торцями по осі його симетрії і розташовані одне щодо одного під кутом кратним 30 градусам. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображено пристрій для розтарювання мішків із сипким матеріалом, загальний вигляд; на фіг. 2 - вид А на фіг. 1. Пристрій для розтарювання мішків із сипким матеріалом містить корпус, виконаний у вигляді порожнистого циліндра 1 з прикріпленим до нього опорним кільцем 2. Всередині порожнистого циліндра 1 розташований ніж для поздовжнього розрізання мішків, що складений з декількох лез 3 V- подібної форми, зорієнтованих вниз своїм кутом 4, при цьому леза розташовані одне щодо одного під кутом β, кратним 30 градусам. Леза з'єднані між собою внутрішніми торцями в лінію 5, що збігається з віссю симетрії пристрою, а зовнішніми торцями 6 прикріплені до корпусу. Лезо V-подібної форми складається з двох різальних крайок: внутрішньої 7 і зовнішньої 8. Пристрій для розтарювання мішків із сипким матеріалом працює таким чином. Перед початком процесу розтарювання пристрій встановлюють над місцем передбачуваного розвантаження, потім, використовуючи стандартні засоби механізації вантажнорозвантажувальних робіт, подають мішок із сипким матеріалом до корпусу. Мішок, розміри якого не перевищують величину D/2, центрують в корпусі, подаючи його на перетин лез 3, де відбувається розпорювання днища і починається часткове висипання матеріалу. Далі, під дією сили тяжіння, мішок сповзає вниз по різальній крайці 7 V-подібного леза 3, де відбувається розсічення бічних стінок мішка. Досягнувши кута 4, мішок потрапляє в зону дії різальної крайки 8, де відбувається остаточне розпорювання мішка і повне висипання його вмісту, після чого порожній мішок вилучають з пристрою. Якщо проводиться розвантаження мішка розміром, що перевищує величину D/2, то розпорювання днища різальними крайками 7 і бічних стінок різальними крайками 8 відбувається одночасно, а суміщення розрізів настає після того, як мішок досягне кута 4, в результаті чого відбувається повне розвантаження матеріалу. Після вилучення порожнього мішка пристрій знову готовий до використання. Використання пристрою для розтарювання мішків із сипким матеріалом запропонованої конструкції забезпечує більш повне розвантаження матеріалу з мішків різного розмірного ряду, збільшує к. к. д. механізмів, пов'язаних з пристроєм одним технологічним процесом. 1 UA 101789 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для розтарювання мішків із сипким матеріалом, що містить корпус та ніж, який відрізняється тим, що корпус виконаний у вигляді порожнистого циліндра з опорним кільцем, а ніж розташований всередині корпусу і складений з декількох лез V-подібної форми, зорієнтованих вниз своїми кутами, при цьому зовнішніми торцями леза прикріплені до корпусу, а між собою з'єднані внутрішніми торцями по осі його симетрії і розташовані одне щодо одного під кутом кратним 30 градусам. 2 UA 101789 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
