Пристрій для різання пластичних матеріалів

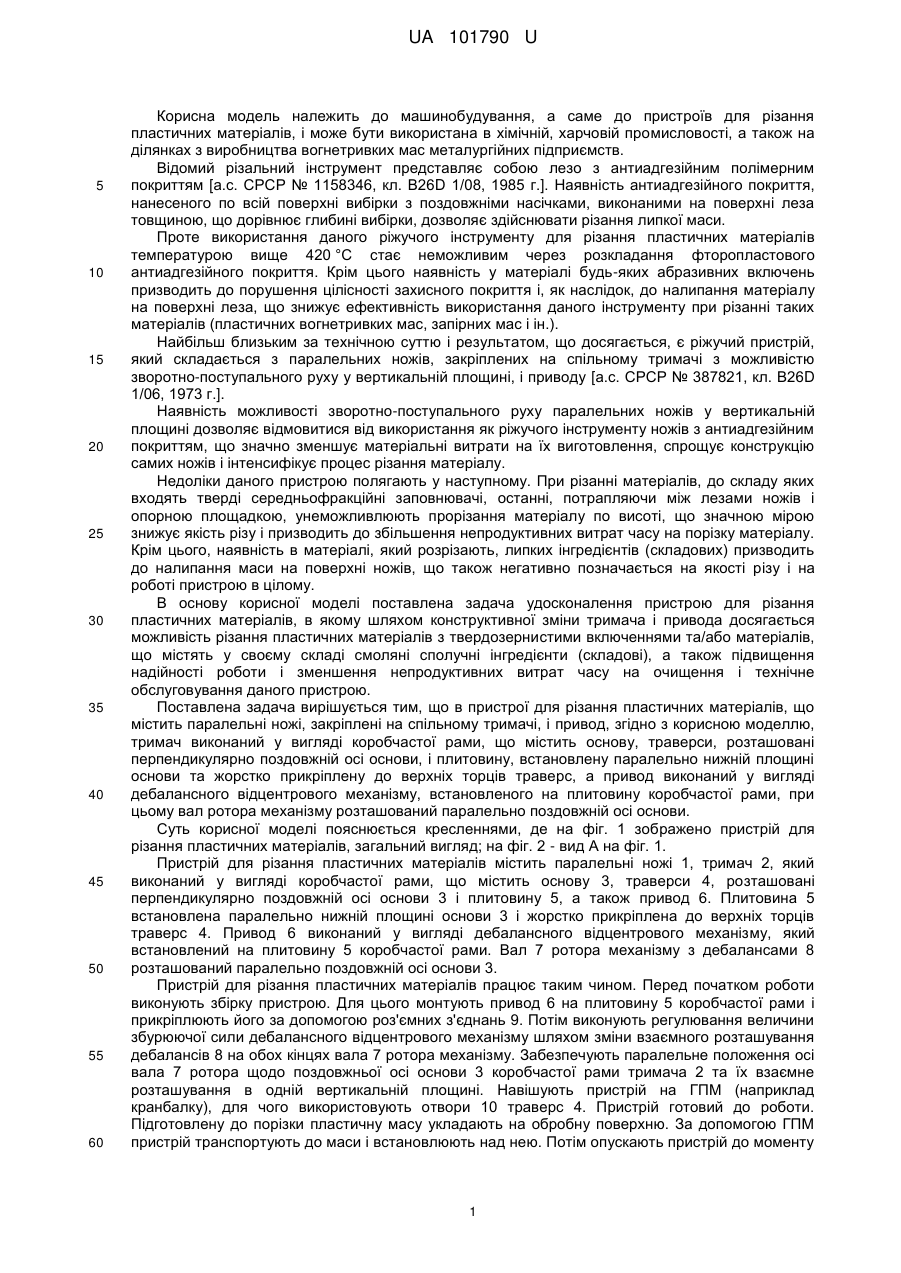

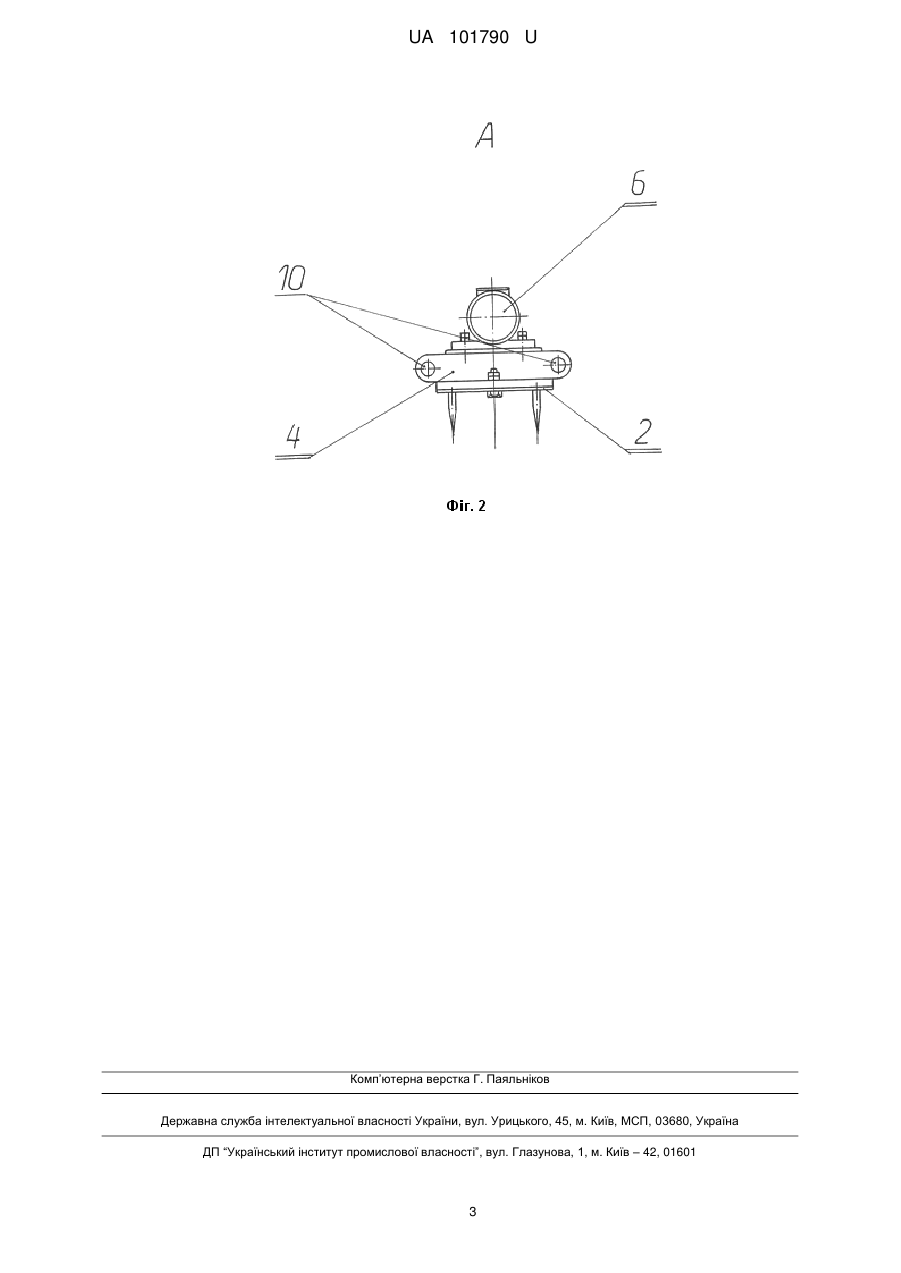

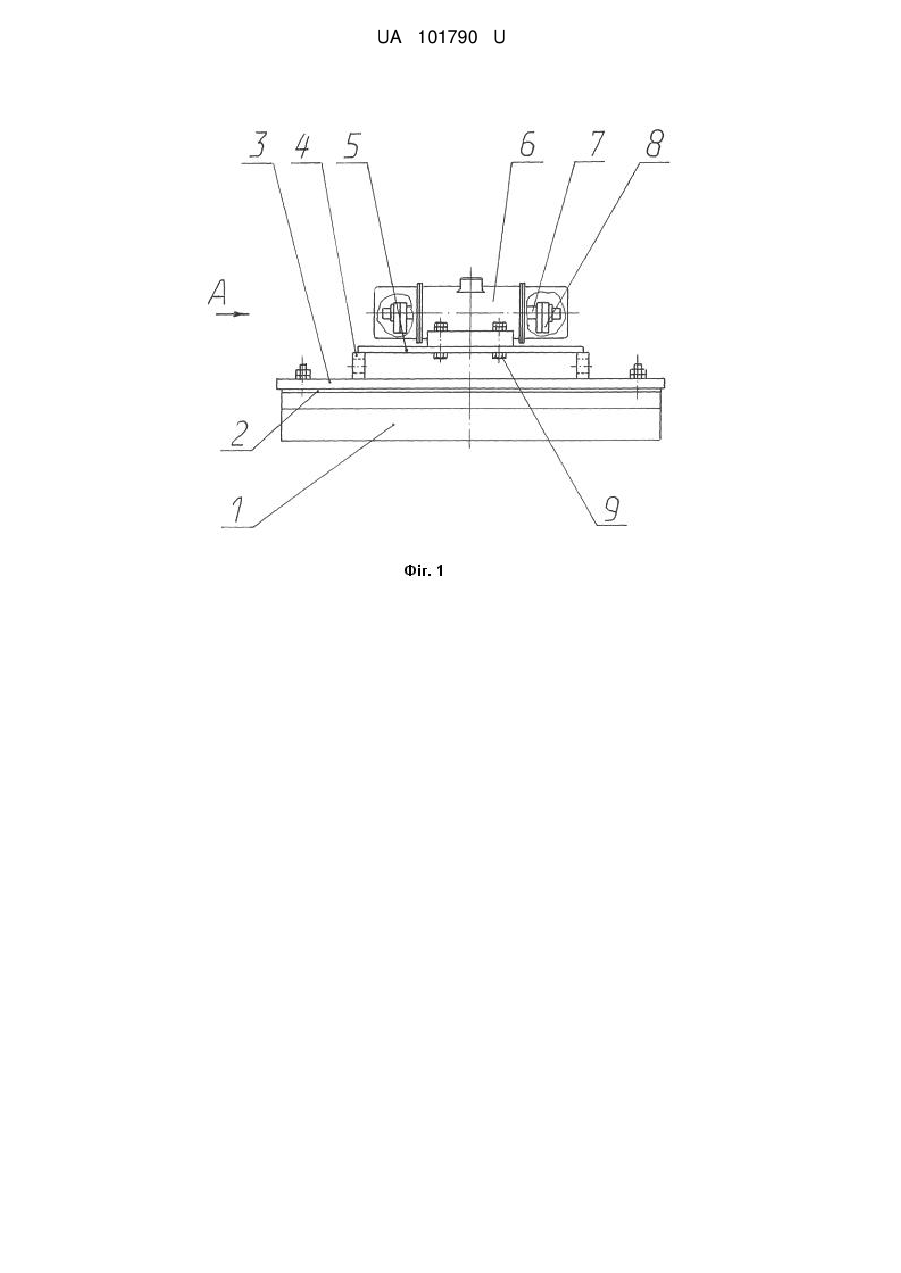

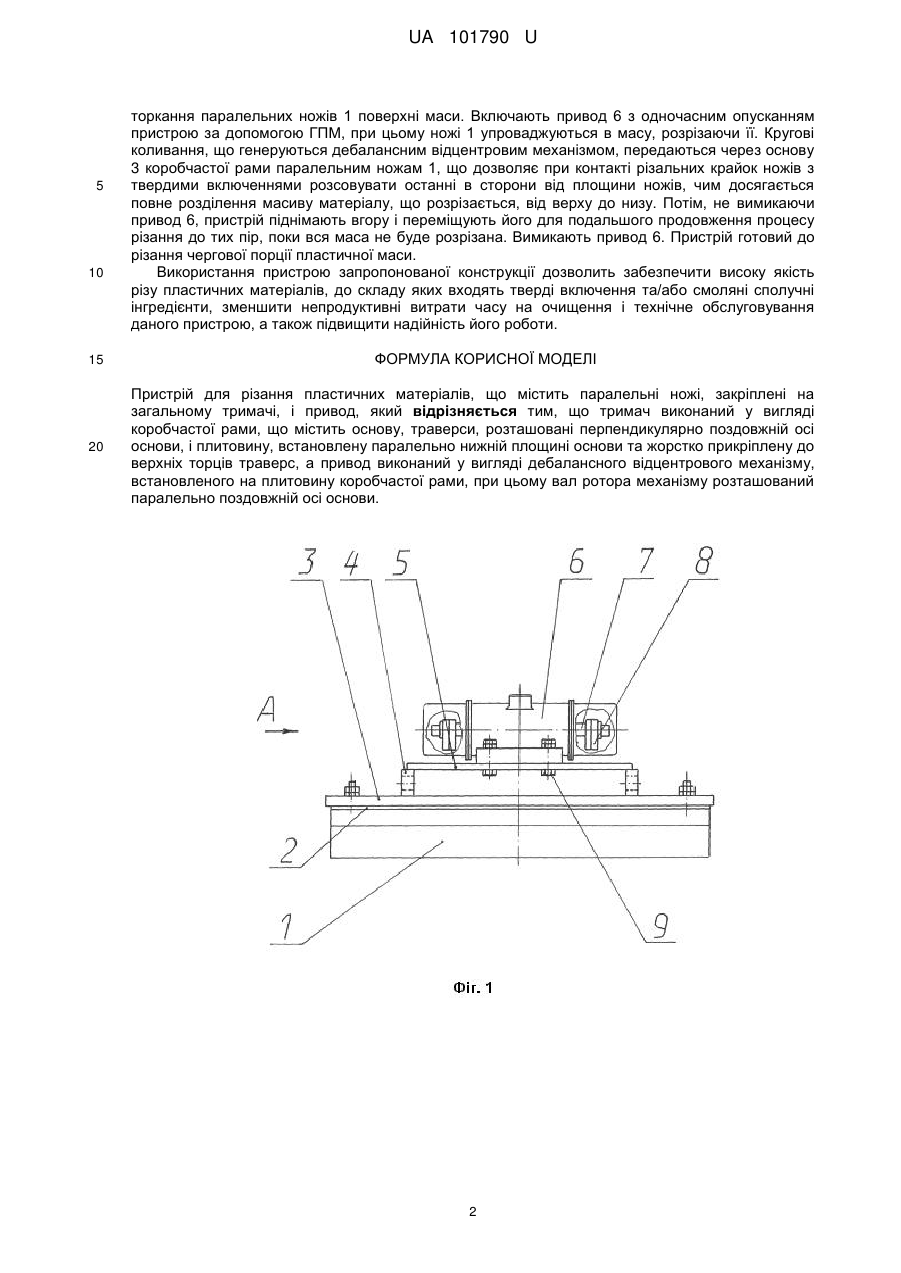

Реферат: Пристрій для різання пластичних матеріалів містить паралельні ножі, закріплені на загальному тримачі, і привод. Тримач виконаний у вигляді коробчастої рами, що містить основу, траверси, розташовані перпендикулярно поздовжній осі основи, і плитовину, встановлену паралельно нижній площині основи та жорстко прикріплену до верхніх торців траверс. Привод виконаний у вигляді дебалансного відцентрового механізму, встановленого на плитовину коробчастої рами. Вал ротора механізму розташований паралельно поздовжній осі основи. UA 101790 U (12) UA 101790 U UA 101790 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машинобудування, а саме до пристроїв для різання пластичних матеріалів, і може бути використана в хімічній, харчовій промисловості, а також на ділянках з виробництва вогнетривких мас металургійних підприємств. Відомий різальний інструмент представляє собою лезо з антиадгезійним полімерним покриттям [а.с. СРСР № 1158346, кл. В26D 1/08, 1985 г.]. Наявність антиадгезійного покриття, нанесеного по всій поверхні вибірки з поздовжніми насічками, виконаними на поверхні леза товщиною, що дорівнює глибині вибірки, дозволяє здійснювати різання липкої маси. Проте використання даного ріжучого інструменту для різання пластичних матеріалів температурою вище 420 °C стає неможливим через розкладання фторопластового антиадгезійного покриття. Крім цього наявність у матеріалі будь-яких абразивних включень призводить до порушення цілісності захисного покриття і, як наслідок, до налипання матеріалу на поверхні леза, що знижує ефективність використання даного інструменту при різанні таких матеріалів (пластичних вогнетривких мас, запірних мас і ін.). Найбільш близьким за технічною суттю і результатом, що досягається, є ріжучий пристрій, який складається з паралельних ножів, закріплених на спільному тримачі з можливістю зворотно-поступального руху у вертикальній площині, і приводу [а.с. СРСР № 387821, кл. В26D 1/06, 1973 г.]. Наявність можливості зворотно-поступального руху паралельних ножів у вертикальній площині дозволяє відмовитися від використання як ріжучого інструменту ножів з антиадгезійним покриттям, що значно зменшує матеріальні витрати на їх виготовлення, спрощує конструкцію самих ножів і інтенсифікує процес різання матеріалу. Недоліки даного пристрою полягають у наступному. При різанні матеріалів, до складу яких входять тверді середньофракційні заповнювачі, останні, потрапляючи між лезами ножів і опорною площадкою, унеможливлюють прорізання матеріалу по висоті, що значною мірою знижує якість різу і призводить до збільшення непродуктивних витрат часу на порізку матеріалу. Крім цього, наявність в матеріалі, який розрізають, липких інгредієнтів (складових) призводить до налипання маси на поверхні ножів, що також негативно позначається на якості різу і на роботі пристрою в цілому. В основу корисної моделі поставлена задача удосконалення пристрою для різання пластичних матеріалів, в якому шляхом конструктивної зміни тримача і привода досягається можливість різання пластичних матеріалів з твердозернистими включеннями та/або матеріалів, що містять у своєму складі смоляні сполучні інгредієнти (складові), а також підвищення надійності роботи і зменшення непродуктивних витрат часу на очищення і технічне обслуговування даного пристрою. Поставлена задача вирішується тим, що в пристрої для різання пластичних матеріалів, що містить паралельні ножі, закріплені на спільному тримачі, і привод, згідно з корисною моделлю, тримач виконаний у вигляді коробчастої рами, що містить основу, траверси, розташовані перпендикулярно поздовжній осі основи, і плитовину, встановлену паралельно нижній площині основи та жорстко прикріплену до верхніх торців траверс, а привод виконаний у вигляді дебалансного відцентрового механізму, встановленого на плитовину коробчастої рами, при цьому вал ротора механізму розташований паралельно поздовжній осі основи. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображено пристрій для різання пластичних матеріалів, загальний вигляд; на фіг. 2 - вид А на фіг. 1. Пристрій для різання пластичних матеріалів містить паралельні ножі 1, тримач 2, який виконаний у вигляді коробчастої рами, що містить основу 3, траверси 4, розташовані перпендикулярно поздовжній осі основи 3 і плитовину 5, а також привод 6. Плитовина 5 встановлена паралельно нижній площині основи 3 і жорстко прикріплена до верхніх торців траверс 4. Привод 6 виконаний у вигляді дебалансного відцентрового механізму, який встановлений на плитовину 5 коробчастої рами. Вал 7 ротора механізму з дебалансами 8 розташований паралельно поздовжній осі основи 3. Пристрій для різання пластичних матеріалів працює таким чином. Перед початком роботи виконують збірку пристрою. Для цього монтують привод 6 на плитовину 5 коробчастої рами і прикріплюють його за допомогою роз'ємних з'єднань 9. Потім виконують регулювання величини збурюючої сили дебалансного відцентрового механізму шляхом зміни взаємного розташування дебалансів 8 на обох кінцях вала 7 ротора механізму. Забезпечують паралельне положення осі вала 7 ротора щодо поздовжньої осі основи 3 коробчастої рами тримача 2 та їх взаємне розташування в одній вертикальній площині. Навішують пристрій на ГПМ (наприклад кранбалку), для чого використовують отвори 10 траверс 4. Пристрій готовий до роботи. Підготовлену до порізки пластичну масу укладають на обробну поверхню. За допомогою ГПМ пристрій транспортують до маси і встановлюють над нею. Потім опускають пристрій до моменту 1 UA 101790 U 5 10 15 20 торкання паралельних ножів 1 поверхні маси. Включають привод 6 з одночасним опусканням пристрою за допомогою ГПМ, при цьому ножі 1 упроваджуються в масу, розрізаючи її. Кругові коливання, що генеруються дебалансним відцентровим механізмом, передаються через основу 3 коробчастої рами паралельним ножам 1, що дозволяє при контакті різальних крайок ножів з твердими включеннями розсовувати останні в сторони від площини ножів, чим досягається повне розділення масиву матеріалу, що розрізається, від верху до низу. Потім, не вимикаючи привод 6, пристрій піднімають вгору і переміщують його для подальшого продовження процесу різання до тих пір, поки вся маса не буде розрізана. Вимикають привод 6. Пристрій готовий до різання чергової порції пластичної маси. Використання пристрою запропонованої конструкції дозволить забезпечити високу якість різу пластичних матеріалів, до складу яких входять тверді включення та/або смоляні сполучні інгредієнти, зменшити непродуктивні витрати часу на очищення і технічне обслуговування даного пристрою, а також підвищити надійність його роботи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для різання пластичних матеріалів, що містить паралельні ножі, закріплені на загальному тримачі, і привод, який відрізняється тим, що тримач виконаний у вигляді коробчастої рами, що містить основу, траверси, розташовані перпендикулярно поздовжній осі основи, і плитовину, встановлену паралельно нижній площині основи та жорстко прикріплену до верхніх торців траверс, а привод виконаний у вигляді дебалансного відцентрового механізму, встановленого на плитовину коробчастої рами, при цьому вал ротора механізму розташований паралельно поздовжній осі основи. 2 UA 101790 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
