Пляшка з електростимулюючим ефектом

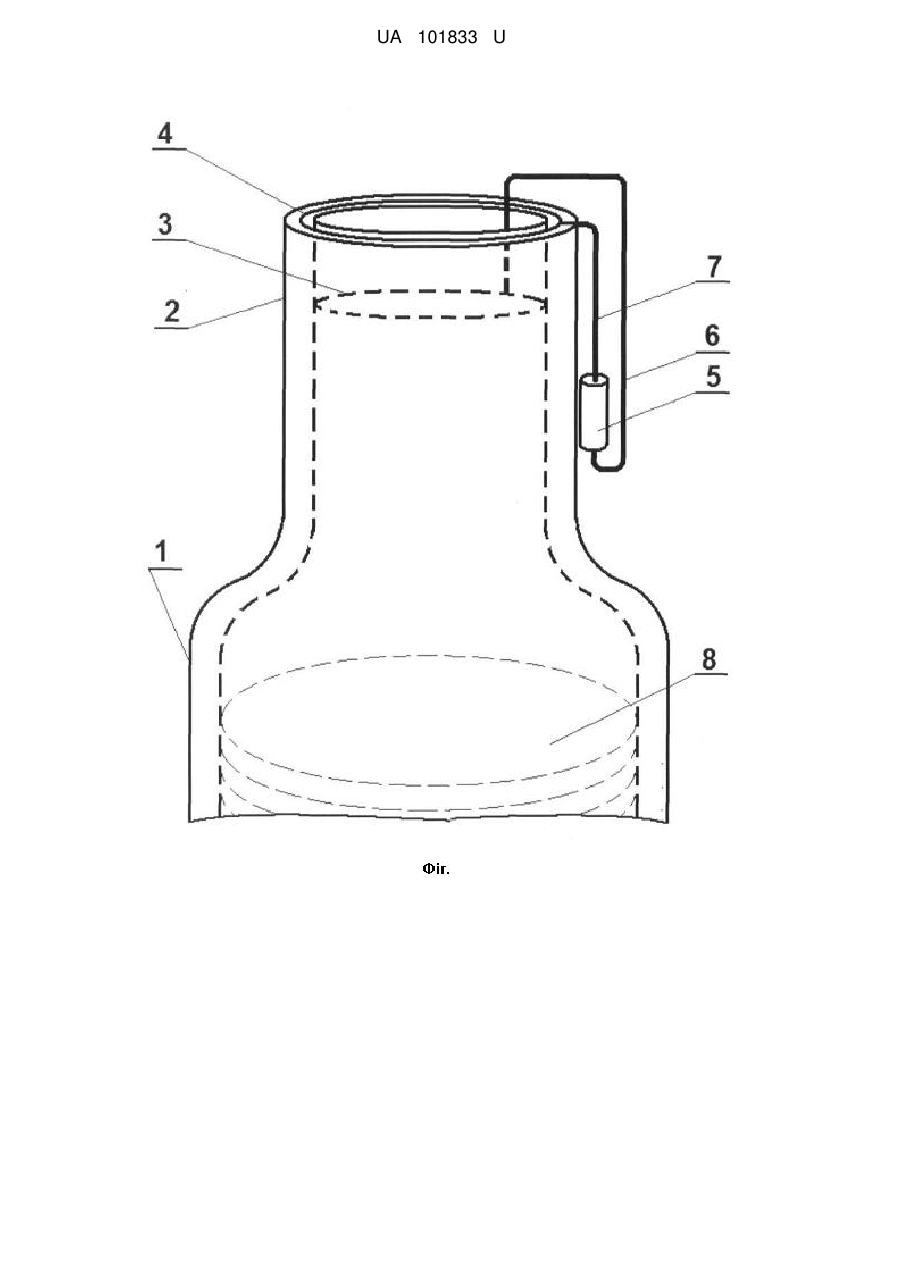

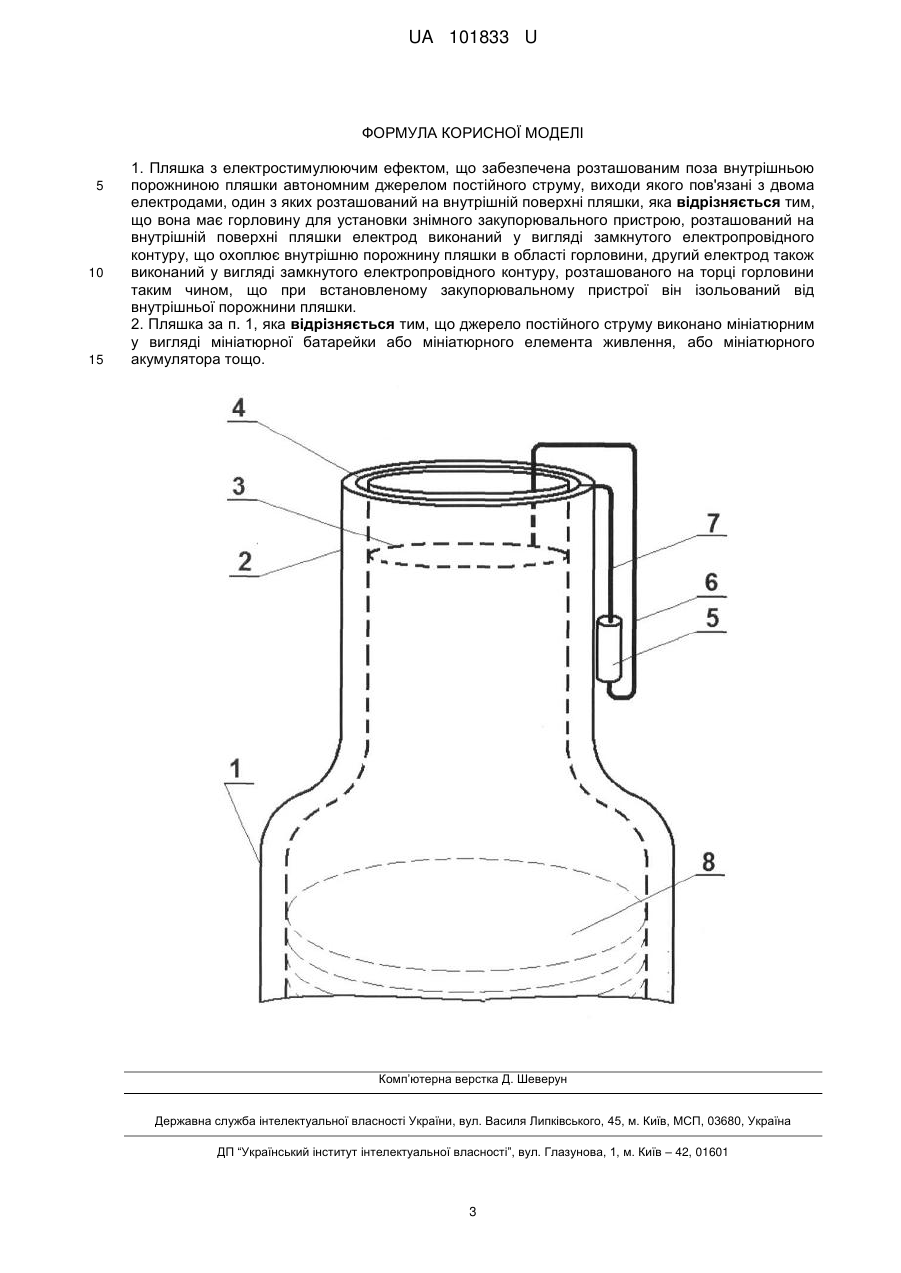

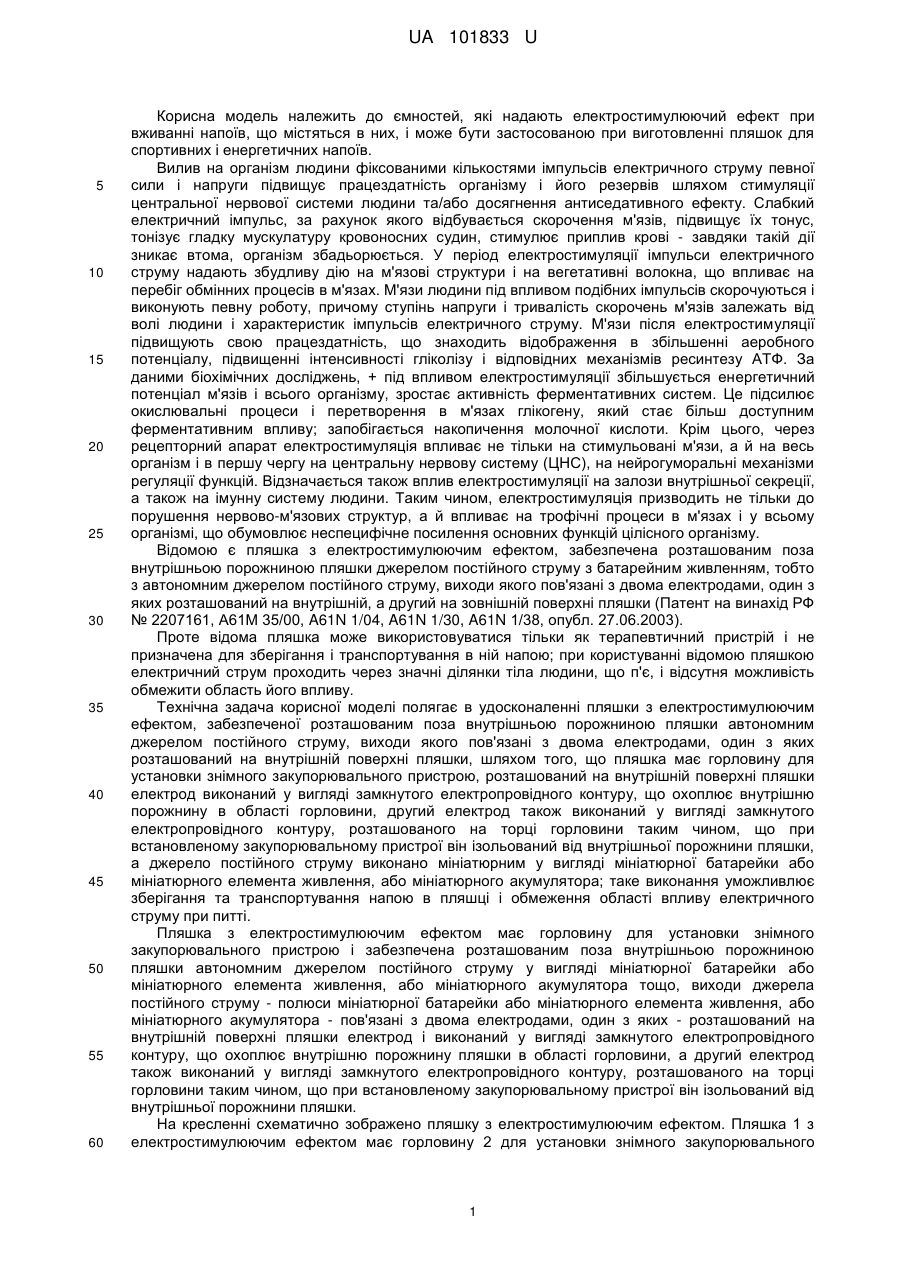

Реферат: Пляшка з електростимулюючим ефектом забезпечена розташованим поза внутрішньою порожниною пляшки автономним джерелом постійного струму, виходи якого пов'язані з двома електродами, один з яких розташований на внутрішній поверхні пляшки. Вона має горловину для установки знімного закупорювального пристрою, розташований на внутрішній поверхні пляшки електрод виконаний у вигляді замкнутого електропровідного контуру, що охоплює внутрішню порожнину пляшки в області горловини, другий електрод також виконаний у вигляді замкнутого електропровідного контуру, розташованого на торці горловини таким чином, що при встановленому закупорювальному пристрої він ізольований від внутрішньої порожнини пляшки. UA 101833 U (12) UA 101833 U UA 101833 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до ємностей, які надають електростимулюючий ефект при вживанні напоїв, що містяться в них, і може бути застосованою при виготовленні пляшок для спортивних і енергетичних напоїв. Вилив на організм людини фіксованими кількостями імпульсів електричного струму певної сили і напруги підвищує працездатність організму і його резервів шляхом стимуляції центральної нервової системи людини та/або досягнення антиседативного ефекту. Слабкий електричний імпульс, за рахунок якого відбувається скорочення м'язів, підвищує їх тонус, тонізує гладку мускулатуру кровоносних судин, стимулює приплив крові - завдяки такій дії зникає втома, організм збадьорюється. У період електростимуляції імпульси електричного струму надають збудливу дію на м'язові структури і на вегетативні волокна, що впливає на перебіг обмінних процесів в м'язах. М'язи людини під впливом подібних імпульсів скорочуються і виконують певну роботу, причому ступінь напруги і тривалість скорочень м'язів залежать від волі людини і характеристик імпульсів електричного струму. М'язи після електростимуляції підвищують свою працездатність, що знаходить відображення в збільшенні аеробного потенціалу, підвищенні інтенсивності гліколізу і відповідних механізмів ресинтезу АТФ. За даними біохімічних досліджень, + під впливом електростимуляції збільшується енергетичний потенціал м'язів і всього організму, зростає активність ферментативних систем. Це підсилює окислювальні процеси і перетворення в м'язах глікогену, який стає більш доступним ферментативним впливу; запобігається накопичення молочної кислоти. Крім цього, через рецепторний апарат електростимуляція впливає не тільки на стимульовані м'язи, а й на весь організм і в першу чергу на центральну нервову систему (ЦНС), на нейрогуморальні механізми регуляції функцій. Відзначається також вплив електростимуляції на залози внутрішньої секреції, а також на імунну систему людини. Таким чином, електростимуляція призводить не тільки до порушення нервово-м'язових структур, а й впливає на трофічні процеси в м'язах і у всьому організмі, що обумовлює неспецифічне посилення основних функцій цілісного організму. Відомою є пляшка з електростимулюючим ефектом, забезпечена розташованим поза внутрішньою порожниною пляшки джерелом постійного струму з батарейним живленням, тобто з автономним джерелом постійного струму, виходи якого пов'язані з двома електродами, один з яких розташований на внутрішній, а другий на зовнішній поверхні пляшки (Патент на винахід РФ № 2207161, А61М 35/00, A61N 1/04, A61N 1/30, A61N 1/38, опубл. 27.06.2003). Проте відома пляшка може використовуватися тільки як терапевтичний пристрій і не призначена для зберігання і транспортування в ній напою; при користуванні відомою пляшкою електричний струм проходить через значні ділянки тіла людини, що п'є, і відсутня можливість обмежити область його впливу. Технічна задача корисної моделі полягає в удосконаленні пляшки з електростимулюючим ефектом, забезпеченої розташованим поза внутрішньою порожниною пляшки автономним джерелом постійного струму, виходи якого пов'язані з двома електродами, один з яких розташований на внутрішній поверхні пляшки, шляхом того, що пляшка має горловину для установки знімного закупорювального пристрою, розташований на внутрішній поверхні пляшки електрод виконаний у вигляді замкнутого електропровідного контуру, що охоплює внутрішню порожнину в області горловини, другий електрод також виконаний у вигляді замкнутого електропровідного контуру, розташованого на торці горловини таким чином, що при встановленому закупорювальному пристрої він ізольований від внутрішньої порожнини пляшки, а джерело постійного струму виконано мініатюрним у вигляді мініатюрної батарейки або мініатюрного елемента живлення, або мініатюрного акумулятора; таке виконання уможливлює зберігання та транспортування напою в пляшці і обмеження області впливу електричного струму при питті. Пляшка з електростимулюючим ефектом має горловину для установки знімного закупорювального пристрою і забезпечена розташованим поза внутрішньою порожниною пляшки автономним джерелом постійного струму у вигляді мініатюрної батарейки або мініатюрного елемента живлення, або мініатюрного акумулятора тощо, виходи джерела постійного струму - полюси мініатюрної батарейки або мініатюрного елемента живлення, або мініатюрного акумулятора - пов'язані з двома електродами, один з яких - розташований на внутрішній поверхні пляшки електрод і виконаний у вигляді замкнутого електропровідного контуру, що охоплює внутрішню порожнину пляшки в області горловини, а другий електрод також виконаний у вигляді замкнутого електропровідного контуру, розташованого на торці горловини таким чином, що при встановленому закупорювальному пристрої він ізольований від внутрішньої порожнини пляшки. На кресленні схематично зображено пляшку з електростимулюючим ефектом. Пляшка 1 з електростимулюючим ефектом має горловину 2 для установки знімного закупорювального 1 UA 101833 U 5 10 15 20 25 30 35 40 45 50 55 60 пристрою (не показано). В області горловини 2 на внутрішній поверхні пляшки 1 розташований електрод 3, виконаний у вигляді замкнутого електропровідного контуру, що охоплює внутрішню порожнину пляшки 1. На торці горловини 2 розташований другий електрод 4, також виконаний у вигляді замкнутого електропровідного контуру. Як знімний закупорювальний пристрій може бути використана, наприклад, відома пластикова нагвинчувана кришка або пробка для ПЕТ-пляшки, яка герметизує виливний отвір пляшки 1 при її встановленні (нагвинчуванні) на обладнану різзю горловину 2 (див., наприклад, http://www.basketfood.org/packaging/m/19920_237_kryshki_dl.html або http://www.kz.all.biz/probki-kolpachki-i-drugie-upakovochnye-materialy-bgc498 або патентний документ ЕР0076778, B65D 41/04, B65D 41/34, опубл. 13.04.1983 або патентний документ WO9602430, B65D 41/04, опубл. 01.02.1996 або патентний документ WO9626121, B65D 41/04, опубл. 29.08.1996 та ін.), при цьому конструкція нагвинченої на горловину 2 кришки (пробки) забезпечує ізолювання розташованого на торці горловини 2 електрода 4 від внутрішньої порожнини пляшки 1. Зовні пляшка 1 має мініатюрне джерело постійного струму 5 у вигляді мініатюрної батарейки ("таблетки" або "пальчикової" або "мізинчикової"), мініатюрного елемента живлення або мініатюрного акумулятора (наприклад, див. http://dic.academic.ru/dic.nsf/ruwiki/1037344 або http://dic.academic.ru/dic.nsf/ruwiki/659608 або http://trals.by/informacionnye-materialy/miniatyurnye-ehlementy-pitaniya/ або https://uk.wikipedia.org/wiki/Батарейка_AAA або, зокрема, http://gamma.spb.ru/index.php/obuchenie/stati/varta/5-elementy-pttaniya-varta-microbattery-gmbh або http://ohrana.ua/install/batarejki/) з відповідними параметрами. Виходи джерела постійного струму 5 - полюси мініатюрної батарейки або мініатюрного елемента живлення, або мініатюрного акумулятора - за допомогою ізольованих провідників 6 і 7 пов'язані відповідно з електродами 3 і 4. Пляшка 1 може бути виконана зі скла або ПЕТ. Електроди 3 і 4 можуть бути виконані будь-яким відомим методом, наприклад методом мікроелектроніки або напиленням металу, або прикріпленням смужок фольги, зокрема електрод 4 може бути виконаний у вигляді закріпленого на торці горловини 2 кільця з фольги. Установка мініатюрного джерела постійного струму 5, наприклад мініатюрної батарейки, може бути здійснена різними способами; мініатюрне джерело постійного струму 5 може бути розташовано у корпусі, виконаному як декоративний елемент, розташований поблизу горловини 2, або може бути розташовано в іншому місці (наприклад на днищі пляшки 1); провідники 6 і 7 можуть служити також для кріплення мініатюрного джерела постійного струму 5, при цьому може бути доцільно, щоб вони були повністю або хоча б частково втоплені в виконаних на поверхні пляшки 1 каналах, або були закладені в товщу матеріалу пляшки 1 при її формуванні; можливий варіант розташування мініатюрного джерела постійного струму 5, наприклад мініатюрної батарейки, і провідників 6 і 7 у товщі матеріалу пляшки 1 при її формуванні, при цьому, зокрема мініатюрне джерело постійного струму 5, наприклад мініатюрна батарейка, може бути розташовано наприклад в товщі дна пляшки 1. Електростимулюючий ефект при користуванні пляшкою 1 отримують, коли п'ють напій, що знаходиться в ній, безпосередньо з горловини 2. Після зняття закупорювального пристрою, наприклад після відкручування забезпеченої різзю пластикової кришки, оголюється електрод 4. Під час пиття людина доторкається губами до електрода 4, і при нахилі пляшки 1 напій 8, що знаходиться в ній, замикає електричний ланцюг між електродом 3 і електродом 4, а, отже, і губами людини, яка п'є, в результаті чого людина, яка п'є, отримує локалізований в роті електричний розряд. Виконання розташованого на торці горловини 2 електрода 4 у формі замкнутого контуру (наприклад кільця з фольги) забезпечує обов'язкове торкання електрода 4 губами при будь-якому положенні пляшки 1. Виконання електрода 3 у вигляді замкнутого електропровідного контуру (наприклад кільця) забезпечує виникнення електричного ланцюга при будь-якій кількості напою 8 в пляшці 1 при її нахиленні. При встановленому закупорювальному пристрої (ретельно нагвинченій пластиковій кришці) електрод 4 надійно ізольований від внутрішньої порожнини пляшки 1, отже унеможливлюється контакт електрода 4 з напоєм 8, що знаходиться всередині пляшки 1 за будь-якої орієнтації пляшки 1 в просторі, що не дозволяє розряджатися мініатюрному джерелу постійного струму 5 (у вигляді мініатюрної батарейки або мініатюрного елемента живлення або мініатюрного акумулятора тощо) під час зберігання і транспортування і в перервах між вживанням напою 8. Даний спосіб електростимуляції організму знаходиться в підпороговому режимі, при якому не викликається скорочення стимульованих м'язів, а тільки лише виникає відчуття проходження електричного струму. Подібний режим служить виключно для впливу на численні рецептори і рефлекторного впливу на процеси, як в самих м'язах, так і у всьому організмі. Пропонована пляшка з електростимулюючим ефектом нервово-м'язового апарату може знайти застосування в системі підготовки в сучасному спорті. 2 UA 101833 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Пляшка з електростимулюючим ефектом, що забезпечена розташованим поза внутрішньою порожниною пляшки автономним джерелом постійного струму, виходи якого пов'язані з двома електродами, один з яких розташований на внутрішній поверхні пляшки, яка відрізняється тим, що вона має горловину для установки знімного закупорювального пристрою, розташований на внутрішній поверхні пляшки електрод виконаний у вигляді замкнутого електропровідного контуру, що охоплює внутрішню порожнину пляшки в області горловини, другий електрод також виконаний у вигляді замкнутого електропровідного контуру, розташованого на торці горловини таким чином, що при встановленому закупорювальному пристрої він ізольований від внутрішньої порожнини пляшки. 2. Пляшка за п. 1, яка відрізняється тим, що джерело постійного струму виконано мініатюрним у вигляді мініатюрної батарейки або мініатюрного елемента живлення, або мініатюрного акумулятора тощо. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
