Спосіб приготування будівельних сумішей

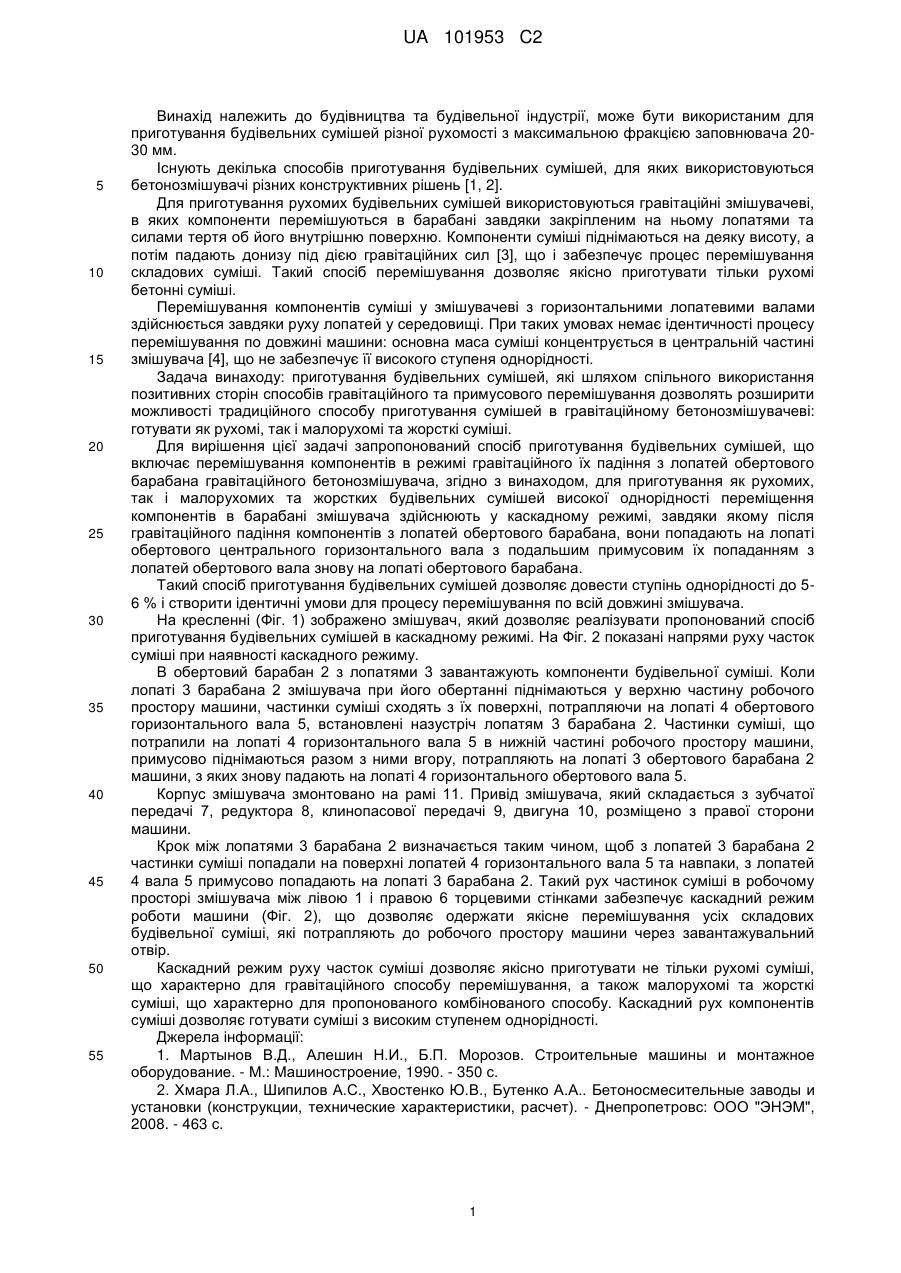

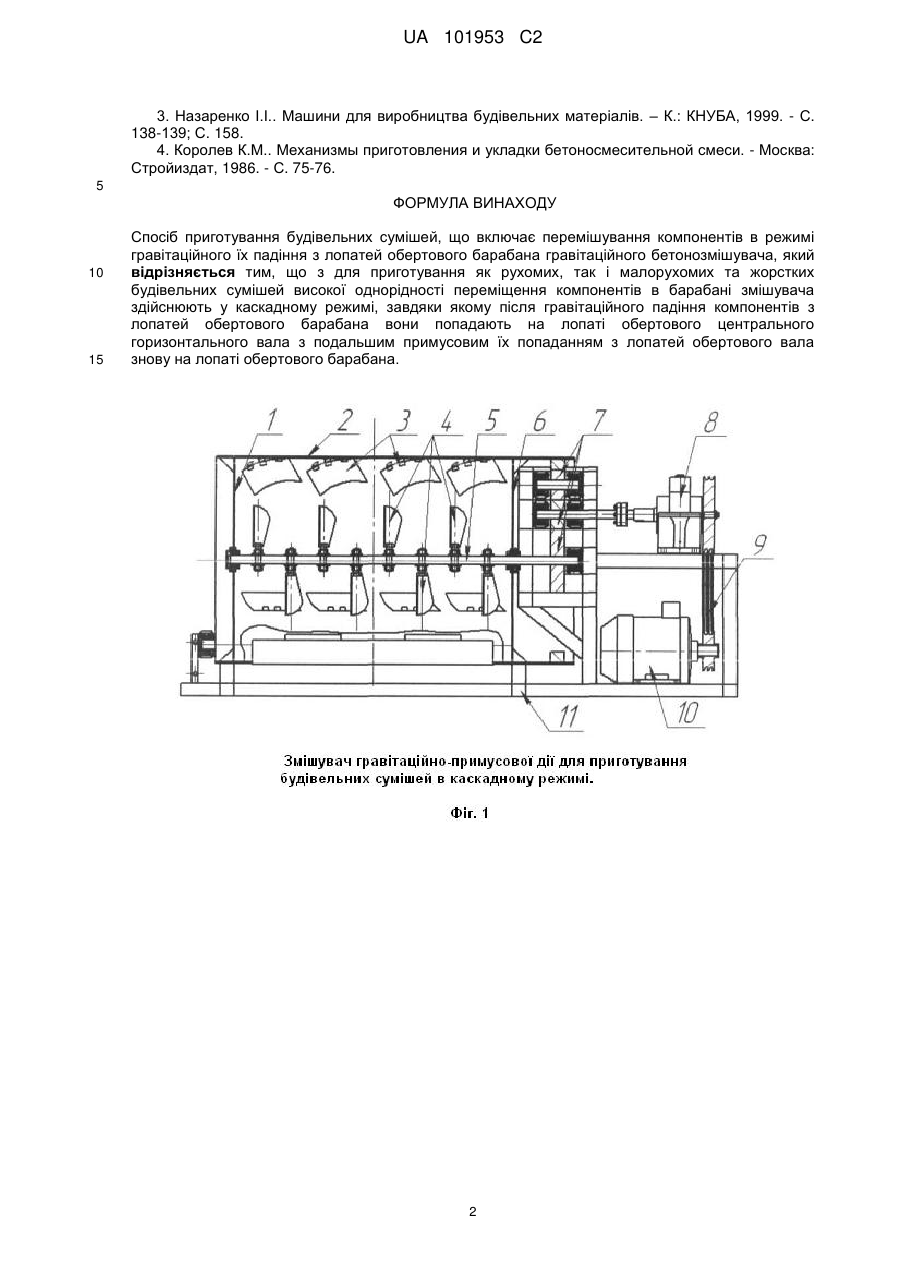

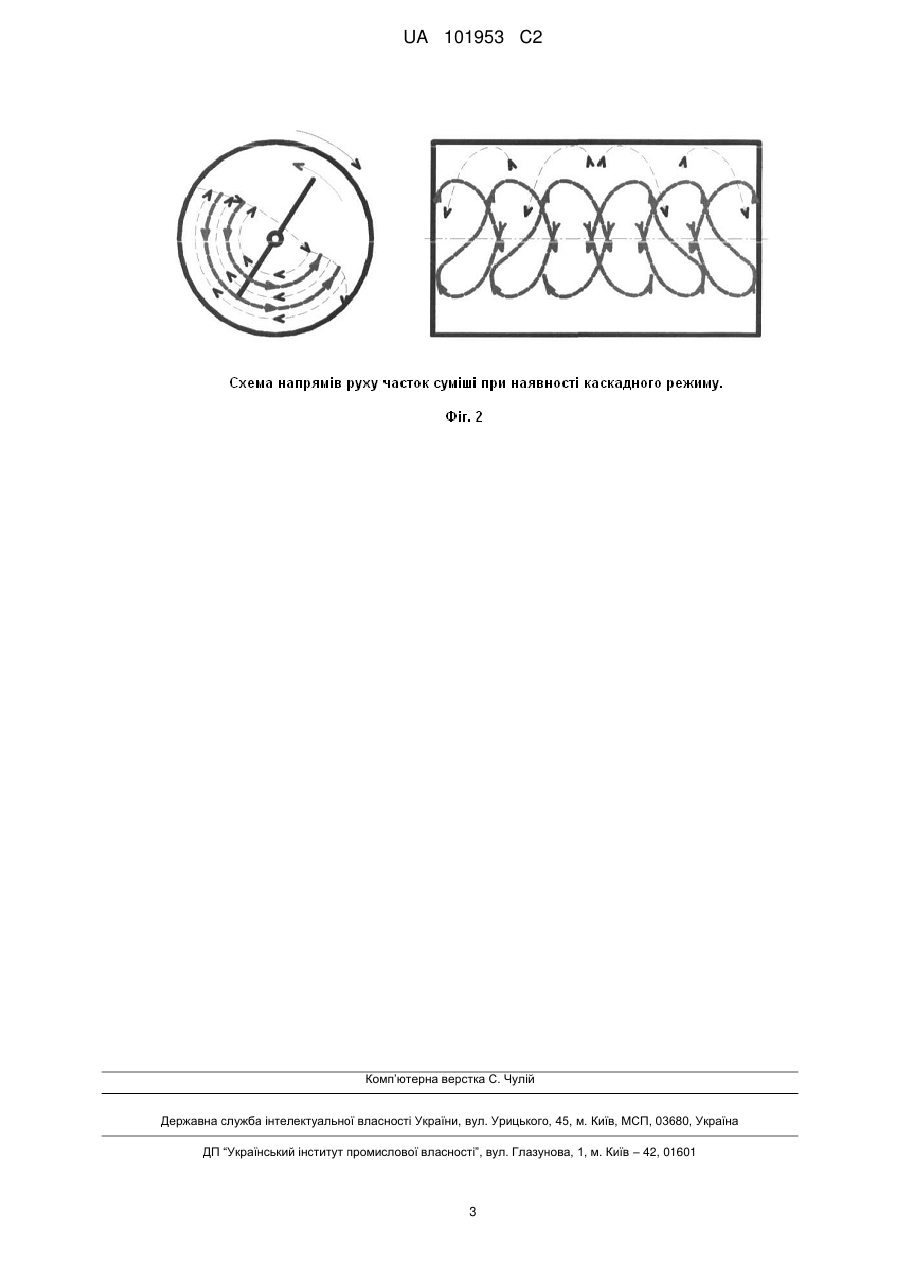

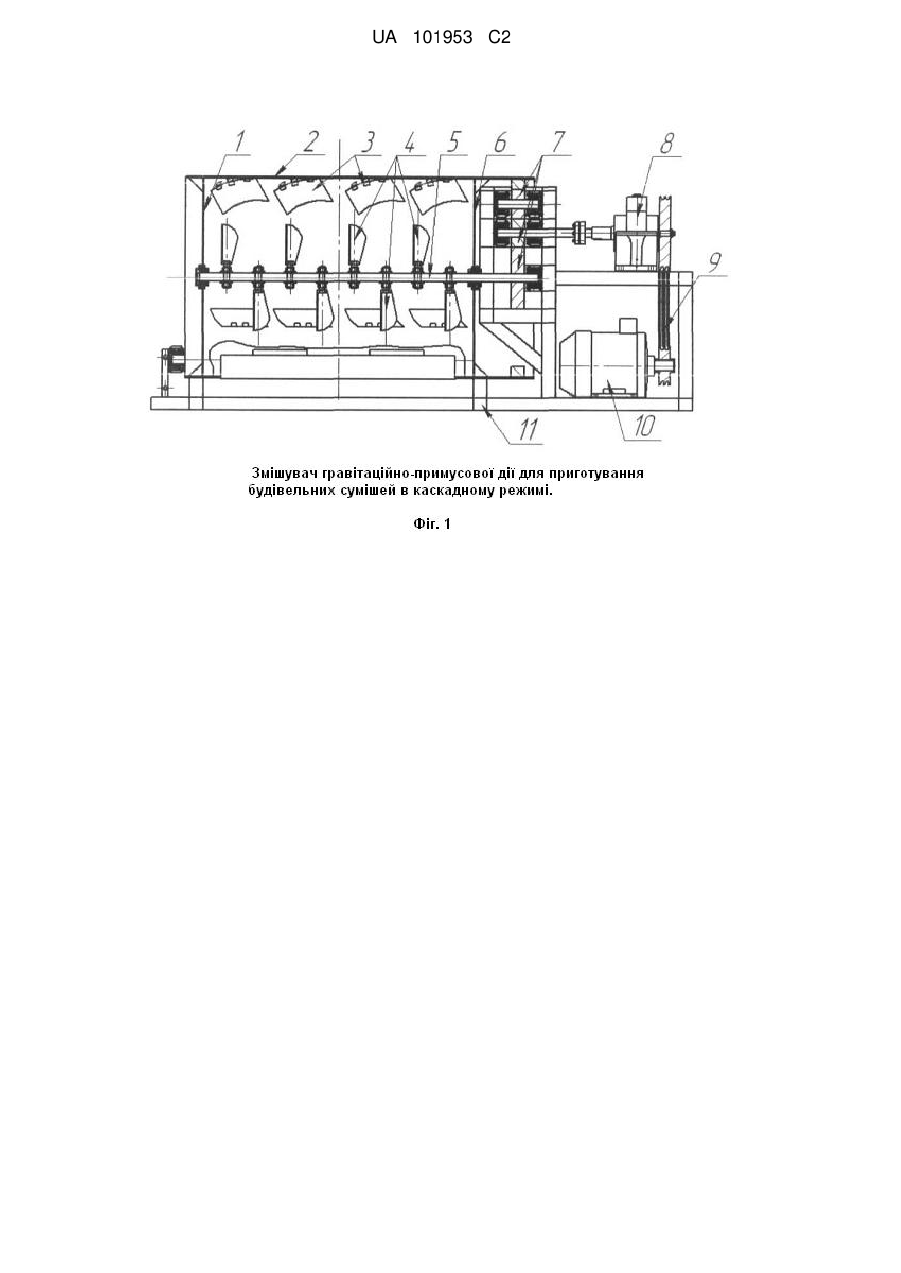

Реферат: Спосіб приготування будівельних сумішей включає перемішування компонентів в режимі гравітаційного їх падіння з лопатей обертового барабана гравітаційного бетонозмішувача. Перемішування компонентів в барабані змішувача здійснюють у каскадному режимі. Після гравітаційного падіння компонентів з лопатей обертового барабана вони попадають на лопаті обертового центрального вала з подальшим примусовим їх попаданням з лопатей обертового вала знову на лопаті обертового барабана. Завдяки спільному використанню позитивних сторін способів гравітаційного та примусового перемішування забезпечується можливість готувати як рухомі, так і малорухомі та жорсткі суміші. UA 101953 C2 (12) UA 101953 C2 UA 101953 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до будівництва та будівельної індустрії, може бути використаним для приготування будівельних сумішей різної рухомості з максимальною фракцією заповнювача 2030 мм. Існують декілька способів приготування будівельних сумішей, для яких використовуються бетонозмішувачі різних конструктивних рішень [1, 2]. Для приготування рухомих будівельних сумішей використовуються гравітаційні змішувачеві, в яких компоненти перемішуються в барабані завдяки закріпленим на ньому лопатями та силами тертя об його внутрішню поверхню. Компоненти суміші піднімаються на деяку висоту, а потім падають донизу під дією гравітаційних сил [3], що і забезпечує процес перемішування складових суміші. Такий спосіб перемішування дозволяє якісно приготувати тільки рухомі бетонні суміші. Перемішування компонентів суміші у змішувачеві з горизонтальними лопатевими валами здійснюється завдяки руху лопатей у середовищі. При таких умовах немає ідентичності процесу перемішування по довжині машини: основна маса суміші концентрується в центральній частині змішувача [4], що не забезпечує її високого ступеня однорідності. Задача винаходу: приготування будівельних сумішей, які шляхом спільного використання позитивних сторін способів гравітаційного та примусового перемішування дозволять розширити можливості традиційного способу приготування сумішей в гравітаційному бетонозмішувачеві: готувати як рухомі, так і малорухомі та жорсткі суміші. Для вирішення цієї задачі запропонований спосіб приготування будівельних сумішей, що включає перемішування компонентів в режимі гравітаційного їх падіння з лопатей обертового барабана гравітаційного бетонозмішувача, згідно з винаходом, для приготування як рухомих, так і малорухомих та жорстких будівельних сумішей високої однорідності переміщення компонентів в барабані змішувача здійснюють у каскадному режимі, завдяки якому після гравітаційного падіння компонентів з лопатей обертового барабана, вони попадають на лопаті обертового центрального горизонтального вала з подальшим примусовим їх попаданням з лопатей обертового вала знову на лопаті обертового барабана. Такий спосіб приготування будівельних сумішей дозволяє довести ступінь однорідності до 56 % і створити ідентичні умови для процесу перемішування по всій довжині змішувача. На кресленні (Фіг. 1) зображено змішувач, який дозволяє реалізувати пропонований спосіб приготування будівельних сумішей в каскадному режимі. На Фіг. 2 показані напрями руху часток суміші при наявності каскадного режиму. В обертовий барабан 2 з лопатями 3 завантажують компоненти будівельної суміші. Коли лопаті 3 барабана 2 змішувача при його обертанні піднімаються у верхню частину робочого простору машини, частинки суміші сходять з їх поверхні, потрапляючи на лопаті 4 обертового горизонтального вала 5, встановлені назустріч лопатям 3 барабана 2. Частинки суміші, що потрапили на лопаті 4 горизонтального вала 5 в нижній частині робочого простору машини, примусово піднімаються разом з ними вгору, потрапляють на лопаті 3 обертового барабана 2 машини, з яких знову падають на лопаті 4 горизонтального обертового вала 5. Корпус змішувача змонтовано на рамі 11. Привід змішувача, який складається з зубчатої передачі 7, редуктора 8, клинопасової передачі 9, двигуна 10, розміщено з правої сторони машини. Крок між лопатями 3 барабана 2 визначається таким чином, щоб з лопатей 3 барабана 2 частинки суміші попадали на поверхні лопатей 4 горизонтального вала 5 та навпаки, з лопатей 4 вала 5 примусово попадають на лопаті 3 барабана 2. Такий рух частинок суміші в робочому просторі змішувача між лівою 1 і правою 6 торцевими стінками забезпечує каскадний режим роботи машини (Фіг. 2), що дозволяє одержати якісне перемішування усіх складових будівельної суміші, які потрапляють до робочого простору машини через завантажувальний отвір. Каскадний режим руху часток суміші дозволяє якісно приготувати не тільки рухомі суміші, що характерно для гравітаційного способу перемішування, а також малорухомі та жорсткі суміші, що характерно для пропонованого комбінованого способу. Каскадний рух компонентів суміші дозволяє готувати суміші з високим ступенем однорідності. Джерела інформації: 1. Мартынов В.Д., Алешин Н.И., Б.П. Морозов. Строительные машины и монтажное оборудование. - Μ.: Машиностроение, 1990. - 350 с. 2. Хмара Л.А., Шипилов А.С., Хвостенко Ю.В., Бутенко А.А.. Бетоносмесительные заводы и установки (конструкции, технические характеристики, расчет). - Днепропетровс: ООО "ЭНЭМ", 2008. - 463 с. 1 UA 101953 C2 3. Назаренко І.І.. Машини для виробництва будівельних матеріалів. – К.: КНУБА, 1999. - С. 138-139; С. 158. 4. Королев К.М.. Механизмы приготовления и укладки бетоносмесительной смеси. - Москва: Стройиздат, 1986. - С. 75-76. 5 ФОРМУЛА ВИНАХОДУ 10 15 Спосіб приготування будівельних сумішей, що включає перемішування компонентів в режимі гравітаційного їх падіння з лопатей обертового барабана гравітаційного бетонозмішувача, який відрізняється тим, що з для приготування як рухомих, так і малорухомих та жорстких будівельних сумішей високої однорідності переміщення компонентів в барабані змішувача здійснюють у каскадному режимі, завдяки якому після гравітаційного падіння компонентів з лопатей обертового барабана вони попадають на лопаті обертового центрального горизонтального вала з подальшим примусовим їх попаданням з лопатей обертового вала знову на лопаті обертового барабана. 2 UA 101953 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
