Змішувач для приготування будівельних сумішей

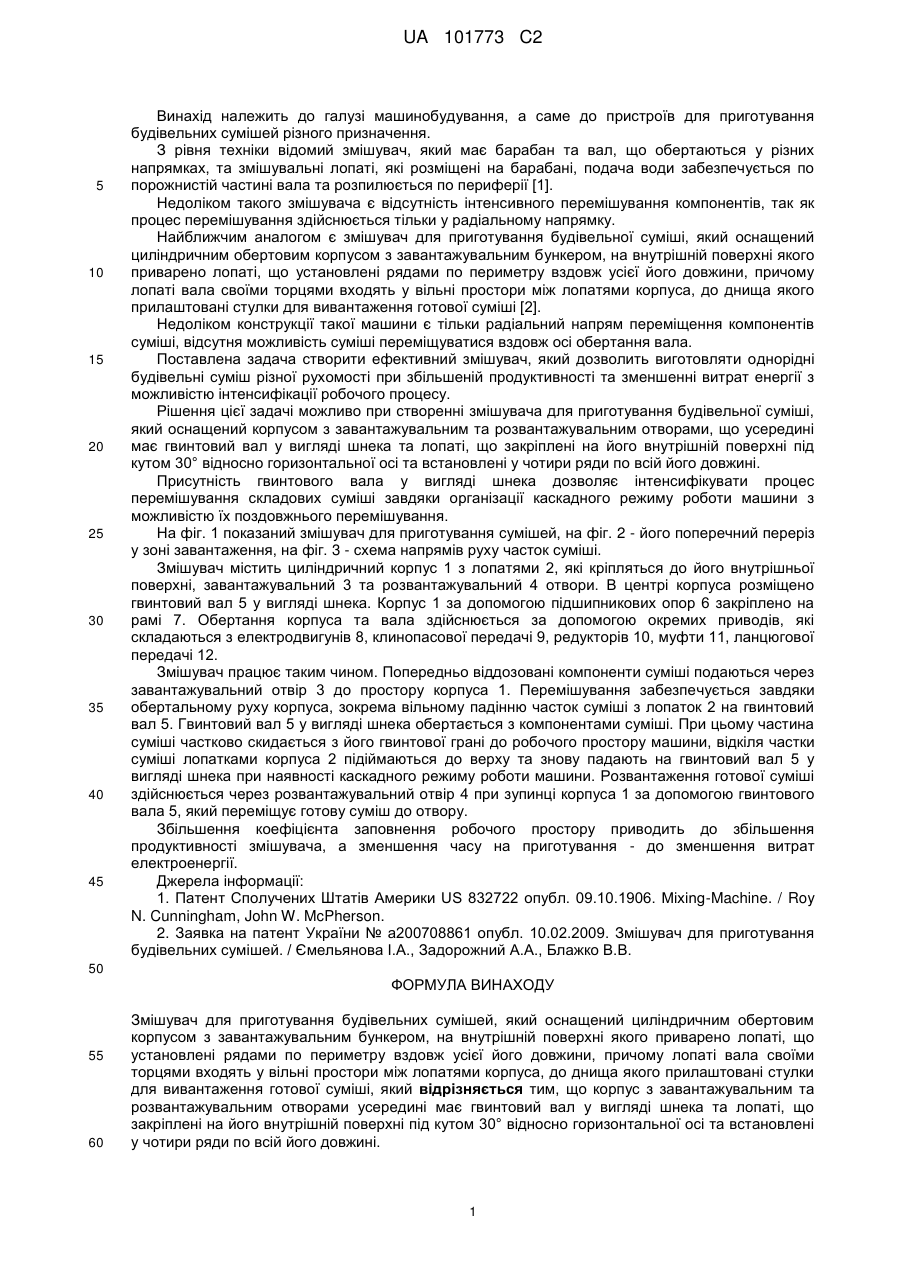

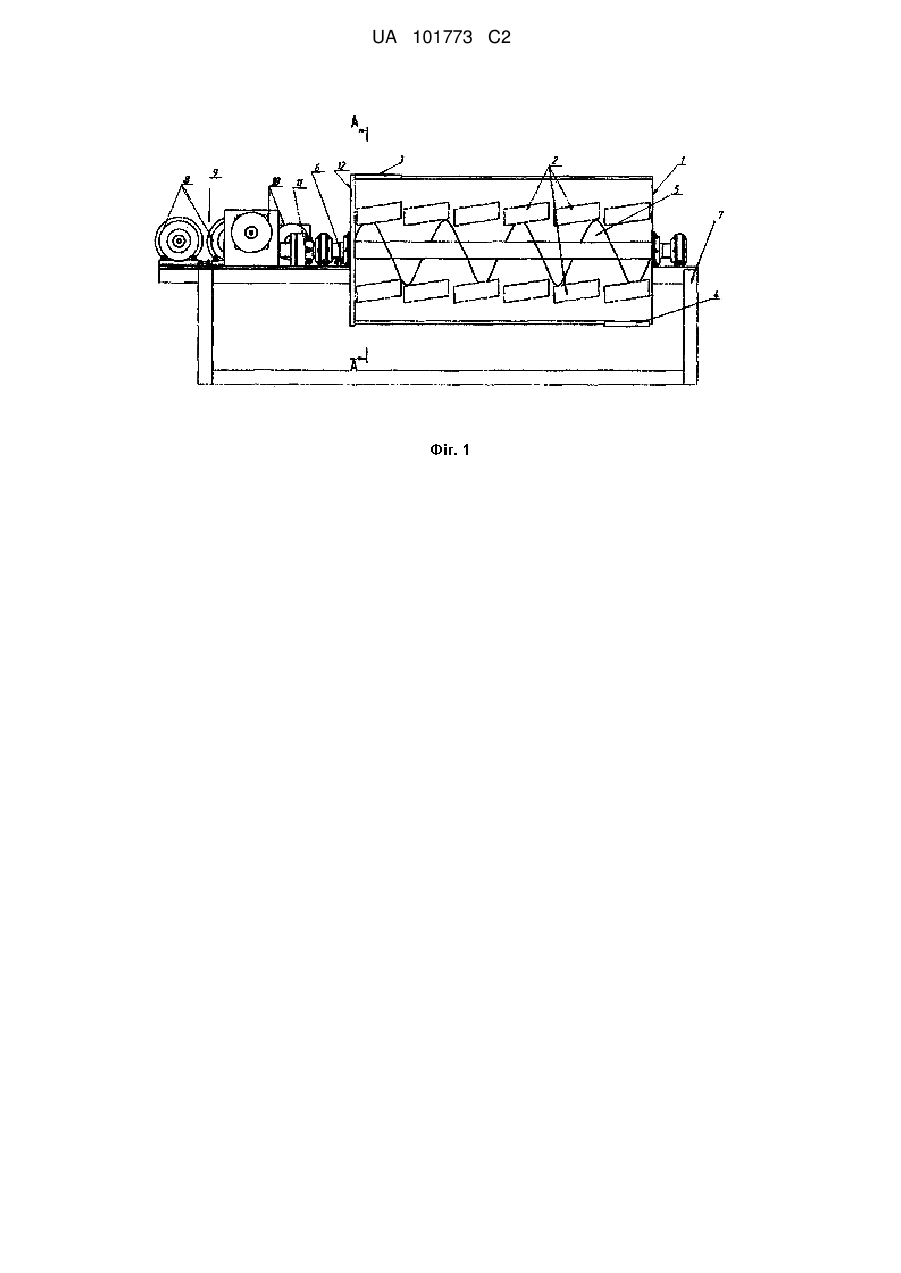

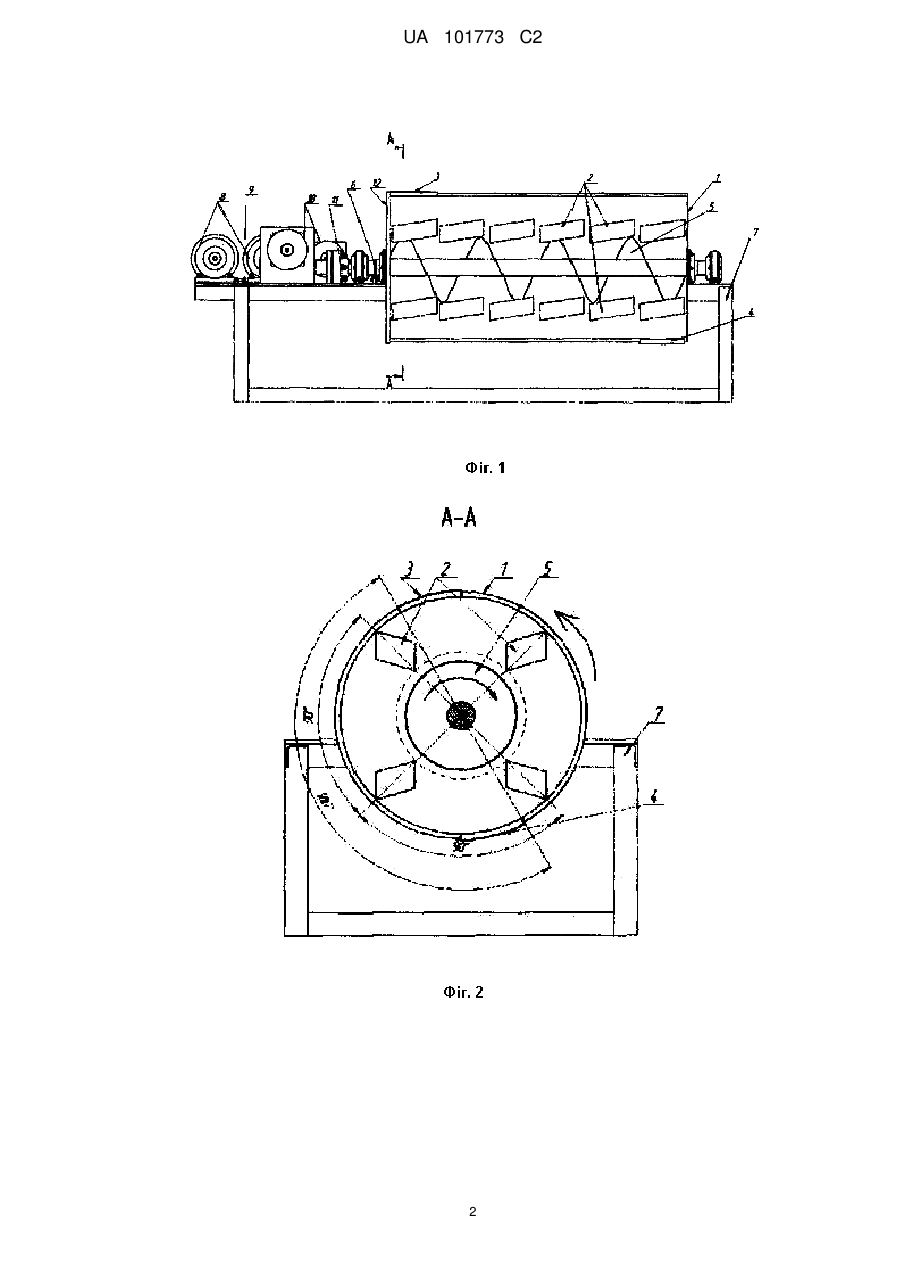

Реферат: Змішувач для приготування будівельних сумішей містить циліндричний обертовий корпус із завантажувальним і розвантажувальними отворами та гвинтовий вал у вигляді шнека, розміщений всередині корпусу. На внутрішній поверхні корпусу приварено лопаті під кутом 30° відносно горизонтальної осі, встановлені у чотири ряди по всій його довжині. Лопаті вала своїми торцями входять у вільні проміжки між лопатями корпуса. Забезпечується можливість виготовляти однорідні будівельні суміші різної рухомості при збільшеній продуктивності та зменшенні витрат енергії. UA 101773 C2 (12) UA 101773 C2 UA 101773 C2 5 10 15 20 25 30 35 40 45 Винахід належить до галузі машинобудування, а саме до пристроїв для приготування будівельних сумішей різного призначення. З рівня техніки відомий змішувач, який має барабан та вал, що обертаються у різних напрямках, та змішувальні лопаті, які розміщені на барабані, подача води забезпечується по порожнистій частині вала та розпилюється по периферії [1]. Недоліком такого змішувача є відсутність інтенсивного перемішування компонентів, так як процес перемішування здійснюється тільки у радіальному напрямку. Найближчим аналогом є змішувач для приготування будівельної суміші, який оснащений циліндричним обертовим корпусом з завантажувальним бункером, на внутрішній поверхні якого приварено лопаті, що установлені рядами по периметру вздовж усієї його довжини, причому лопаті вала своїми торцями входять у вільні простори між лопатями корпуса, до днища якого прилаштовані стулки для вивантаження готової суміші [2]. Недоліком конструкції такої машини є тільки радіальний напрям переміщення компонентів суміші, відсутня можливість суміші переміщуватися вздовж осі обертання вала. Поставлена задача створити ефективний змішувач, який дозволить виготовляти однорідні будівельні суміш різної рухомості при збільшеній продуктивності та зменшенні витрат енергії з можливістю інтенсифікації робочого процесу. Рішення цієї задачі можливо при створенні змішувача для приготування будівельної суміші, який оснащений корпусом з завантажувальним та розвантажувальним отворами, що усередині має гвинтовий вал у вигляді шнека та лопаті, що закріплені на його внутрішній поверхні під кутом 30° відносно горизонтальної осі та встановлені у чотири ряди по всій його довжині. Присутність гвинтового вала у вигляді шнека дозволяє інтенсифікувати процес перемішування складових суміші завдяки організації каскадного режиму роботи машини з можливістю їх поздовжнього перемішування. На фіг. 1 показаний змішувач для приготування сумішей, на фіг. 2 - його поперечний переріз у зоні завантаження, на фіг. 3 - схема напрямів руху часток суміші. Змішувач містить циліндричний корпус 1 з лопатями 2, які кріпляться до його внутрішньої поверхні, завантажувальний 3 та розвантажувальний 4 отвори. В центрі корпуса розміщено гвинтовий вал 5 у вигляді шнека. Корпус 1 за допомогою підшипникових опор 6 закріплено на рамі 7. Обертання корпуса та вала здійснюється за допомогою окремих приводів, які складаються з електродвигунів 8, клинопасової передачі 9, редукторів 10, муфти 11, ланцюгової передачі 12. Змішувач працює таким чином. Попередньо віддозовані компоненти суміші подаються через завантажувальний отвір 3 до простору корпуса 1. Перемішування забезпечується завдяки обертальному руху корпуса, зокрема вільному падінню часток суміші з лопаток 2 на гвинтовий вал 5. Гвинтовий вал 5 у вигляді шнека обертається з компонентами суміші. При цьому частина суміші частково скидається з його гвинтової грані до робочого простору машини, відкіля частки суміші лопатками корпуса 2 підіймаються до верху та знову падають на гвинтовий вал 5 у вигляді шнека при наявності каскадного режиму роботи машини. Розвантаження готової суміші здійснюється через розвантажувальний отвір 4 при зупинці корпуса 1 за допомогою гвинтового вала 5, який переміщує готову суміш до отвору. Збільшення коефіцієнта заповнення робочого простору приводить до збільшення продуктивності змішувача, а зменшення часу на приготування - до зменшення витрат електроенергії. Джерела інформації: 1. Патент Сполучених Штатів Америки US 832722 опубл. 09.10.1906. Mixing-Machine. / Roy N. Cunningham, John W. McPherson. 2. Заявка на патент України № а200708861 опубл. 10.02.2009. Змішувач для приготування будівельних сумішей. / Ємельянова І.А., Задорожний А.А., Блажко В.В. 50 ФОРМУЛА ВИНАХОДУ 55 60 Змішувач для приготування будівельних сумішей, який оснащений циліндричним обертовим корпусом з завантажувальним бункером, на внутрішній поверхні якого приварено лопаті, що установлені рядами по периметру вздовж усієї його довжини, причому лопаті вала своїми торцями входять у вільні простори між лопатями корпуса, до днища якого прилаштовані стулки для вивантаження готової суміші, який відрізняється тим, що корпус з завантажувальним та розвантажувальним отворами усередині має гвинтовий вал у вигляді шнека та лопаті, що закріплені на його внутрішній поверхні під кутом 30° відносно горизонтальної осі та встановлені у чотири ряди по всій його довжині. 1 UA 101773 C2 2 UA 101773 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
