Спосіб улаштування залізобетонного перекриття полегшеного типу

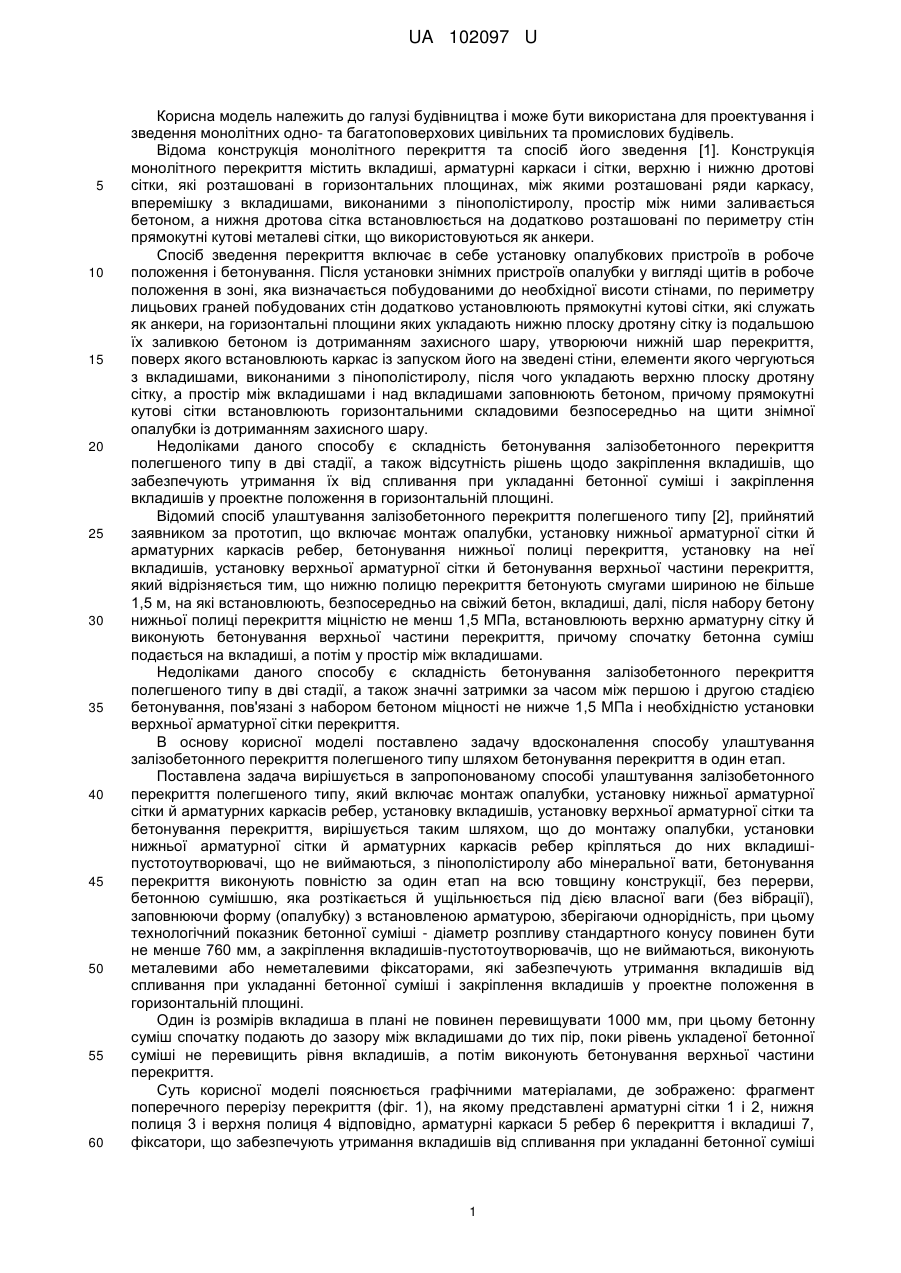

Реферат: Спосіб улаштування залізобетонного перекриття полегшеного типу включає монтаж опалубки, установку нижньої арматурної сітки й арматурних каркасів ребер, установку вкладишів, установку верхньої арматурної сітки та бетонування перекриття. До монтажу опалубки, установки нижньої арматурної сітки й арматурних каркасів ребер, кріпляться вкладишіпустотоутворювачі, що не виймаються, з пінополістиролу або мінеральної вати, причому бетонування перекриття виконують повністю за один етап на всю товщину конструкції, без перерви, бетонною сумішшю, яка розтікається й ущільнюється під дією власної ваги (без вібрації), заповнюючи форму (опалубку) з встановленою арматурою, зберігаючи однорідність. UA 102097 U (12) UA 102097 U UA 102097 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва і може бути використана для проектування і зведення монолітних одно- та багатоповерхових цивільних та промислових будівель. Відома конструкція монолітного перекриття та спосіб його зведення [1]. Конструкція монолітного перекриття містить вкладиші, арматурні каркаси і сітки, верхню і нижню дротові сітки, які розташовані в горизонтальних площинах, між якими розташовані ряди каркасу, вперемішку з вкладишами, виконаними з пінополістиролу, простір між ними заливається бетоном, а нижня дротова сітка встановлюється на додатково розташовані по периметру стін прямокутні кутові металеві сітки, що використовуються як анкери. Спосіб зведення перекриття включає в себе установку опалубкових пристроїв в робоче положення і бетонування. Після установки знімних пристроїв опалубки у вигляді щитів в робоче положення в зоні, яка визначається побудованими до необхідної висоти стінами, по периметру лицьових граней побудованих стін додатково установлюють прямокутні кутові сітки, які служать як анкери, на горизонтальні площини яких укладають нижню плоску дротяну сітку із подальшою їх заливкою бетоном із дотриманням захисного шару, утворюючи нижній шар перекриття, поверх якого встановлюють каркас із запуском його на зведені стіни, елементи якого чергуються з вкладишами, виконаними з пінополістиролу, після чого укладають верхню плоску дротяну сітку, а простір між вкладишами і над вкладишами заповнюють бетоном, причому прямокутні кутові сітки встановлюють горизонтальними складовими безпосередньо на щити знімної опалубки із дотриманням захисного шару. Недоліками даного способу є складність бетонування залізобетонного перекриття полегшеного типу в дві стадії, а також відсутність рішень щодо закріплення вкладишів, що забезпечують утримання їх від спливання при укладанні бетонної суміші і закріплення вкладишів у проектне положення в горизонтальній площині. Відомий спосіб улаштування залізобетонного перекриття полегшеного типу [2], прийнятий заявником за прототип, що включає монтаж опалубки, установку нижньої арматурної сітки й арматурних каркасів ребер, бетонування нижньої полиці перекриття, установку на неї вкладишів, установку верхньої арматурної сітки й бетонування верхньої частини перекриття, який відрізняється тим, що нижню полицю перекриття бетонують смугами шириною не більше 1,5 м, на які встановлюють, безпосередньо на свіжий бетон, вкладиші, далі, після набору бетону нижньої полиці перекриття міцністю не менш 1,5 МПа, встановлюють верхню арматурну сітку й виконують бетонування верхньої частини перекриття, причому спочатку бетонна суміш подається на вкладиші, а потім у простір між вкладишами. Недоліками даного способу є складність бетонування залізобетонного перекриття полегшеного типу в дві стадії, а також значні затримки за часом між першою і другою стадією бетонування, пов'язані з набором бетоном міцності не нижче 1,5 МПа і необхідністю установки верхньої арматурної сітки перекриття. В основу корисної моделі поставлено задачу вдосконалення способу улаштування залізобетонного перекриття полегшеного типу шляхом бетонування перекриття в один етап. Поставлена задача вирішується в запропонованому способі улаштування залізобетонного перекриття полегшеного типу, який включає монтаж опалубки, установку нижньої арматурної сітки й арматурних каркасів ребер, установку вкладишів, установку верхньої арматурної сітки та бетонування перекриття, вирішується таким шляхом, що до монтажу опалубки, установки нижньої арматурної сітки й арматурних каркасів ребер кріпляться до них вкладишіпустотоутворювачі, що не виймаються, з пінополістиролу або мінеральної вати, бетонування перекриття виконують повністю за один етап на всю товщину конструкції, без перерви, бетонною сумішшю, яка розтікається й ущільнюється під дією власної ваги (без вібрації), заповнюючи форму (опалубку) з встановленою арматурою, зберігаючи однорідність, при цьому технологічний показник бетонної суміші - діаметр розпливу стандартного конусу повинен бути не менше 760 мм, а закріплення вкладишів-пустотоутворювачів, що не виймаються, виконують металевими або неметалевими фіксаторами, які забезпечують утримання вкладишів від спливання при укладанні бетонної суміші і закріплення вкладишів у проектне положення в горизонтальній площині. Один із розмірів вкладиша в плані не повинен перевищувати 1000 мм, при цьому бетонну суміш спочатку подають до зазору між вкладишами до тих пір, поки рівень укладеної бетонної суміші не перевищить рівня вкладишів, а потім виконують бетонування верхньої частини перекриття. Суть корисної моделі пояснюється графічними матеріалами, де зображено: фрагмент поперечного перерізу перекриття (фіг. 1), на якому представлені арматурні сітки 1 і 2, нижня полиця 3 і верхня полиця 4 відповідно, арматурні каркаси 5 ребер 6 перекриття і вкладиші 7, фіксатори, що забезпечують утримання вкладишів від спливання при укладанні бетонної суміші 1 UA 102097 U 5 10 15 8 і закріплення вкладишів у проектне положення в горизонтальній площині 9; фрагмент плану перекриття (фіг. 2), на якому показані вкладиші 7 і послідовність укладання бетонної суміші спочатку до зазору між вкладишами 10, а потім бетонування верхньої частини перекриття 11. . Улаштування залізобетонного перекриття полегшеного типу таким способом дозволяє значно прискорити процес бетонування за рахунок укладання бетонної суміші в один етап, відсутності перерви у бетонуванні для набору міцності бетону нижньої полиці перекриття й установки верхньої арматурної сітки перекриття, у зв'язку з відсутністю необхідності ущільнення бетонної суміші, бо вона володіє рухливістю, що забезпечує розтікання і ущільнення під дією власної ваги. Знижуються витрати часу на формування верхньої поверхні перекриття у зв'язку зі здатністю бетону, що самоущільнюється, самовирівнюватися. Джерела інформації: 1. Патент Российской Федерации № 2378461, кл. Е04В 5/32. Конструкция монолитного перекрытия и способ его возведения / Макаров А.В. - Опубл. 10.01.2010. 2. Патент на корисну модель України № 69346, кл. Е04С 2/00, Е04В 5/00, E04G 21/00. Спосіб улаштування залізобетонного перекриття полегшеного типу / Шмуклер B.C., Помазан М.Д. Публ. 25.04.2012, Бюл. № 8. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 1. Спосіб улаштування залізобетонного перекриття полегшеного типу, який включає монтаж опалубки, установку нижньої арматурної сітки й арматурних каркасів ребер, установку вкладишів, установку верхньої арматурної сітки та бетонування перекриття, який відрізняється тим, що до монтажу опалубки, установки нижньої арматурної сітки й арматурних каркасів ребер, кріпляться до них вкладиші-пустотоутворювачі, що не виймаються, з пінополістиролу або мінеральної вати, причому бетонування перекриття виконують повністю за один етап на всю товщину конструкції, без перерви, бетонною сумішшю, яка розтікається й ущільнюється під дією власної ваги (без вібрації), заповнюючи форму (опалубку) з встановленою арматурою, зберігаючи однорідність. 2. Спосіб за п. 1, який відрізняється тим, що технологічний показник бетонної суміші - діаметр розпливу стандартного конусу, повинен бути не менше 760 мм. 3. Спосіб за п. 1, який відрізняється тим, що закріплення вкладишів-пустотоутворювачів, що не виймаються, виконують металевими або неметалевими фіксаторами, які забезпечують утримання вкладишів від спливання при укладанні бетонної суміші і закріплення вкладишів у проектне положення в горизонтальній площині. 4. Спосіб за п. 1, який відрізняється тим, що один із розмірів вкладиша в плані не повинен перевищувати 1000 мм. 5. Спосіб за п. 1, який відрізняється тим, що бетонну суміш спочатку подають до зазору між вкладишами до тих пір, поки рівень укладеної бетонної суміші не перевищить рівня вкладишів, а потім виконують бетонування верхньої частини перекриття. 2 UA 102097 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
