Кінезотерапевтичний тренажер для відновлення функцій вестибулярного апарату

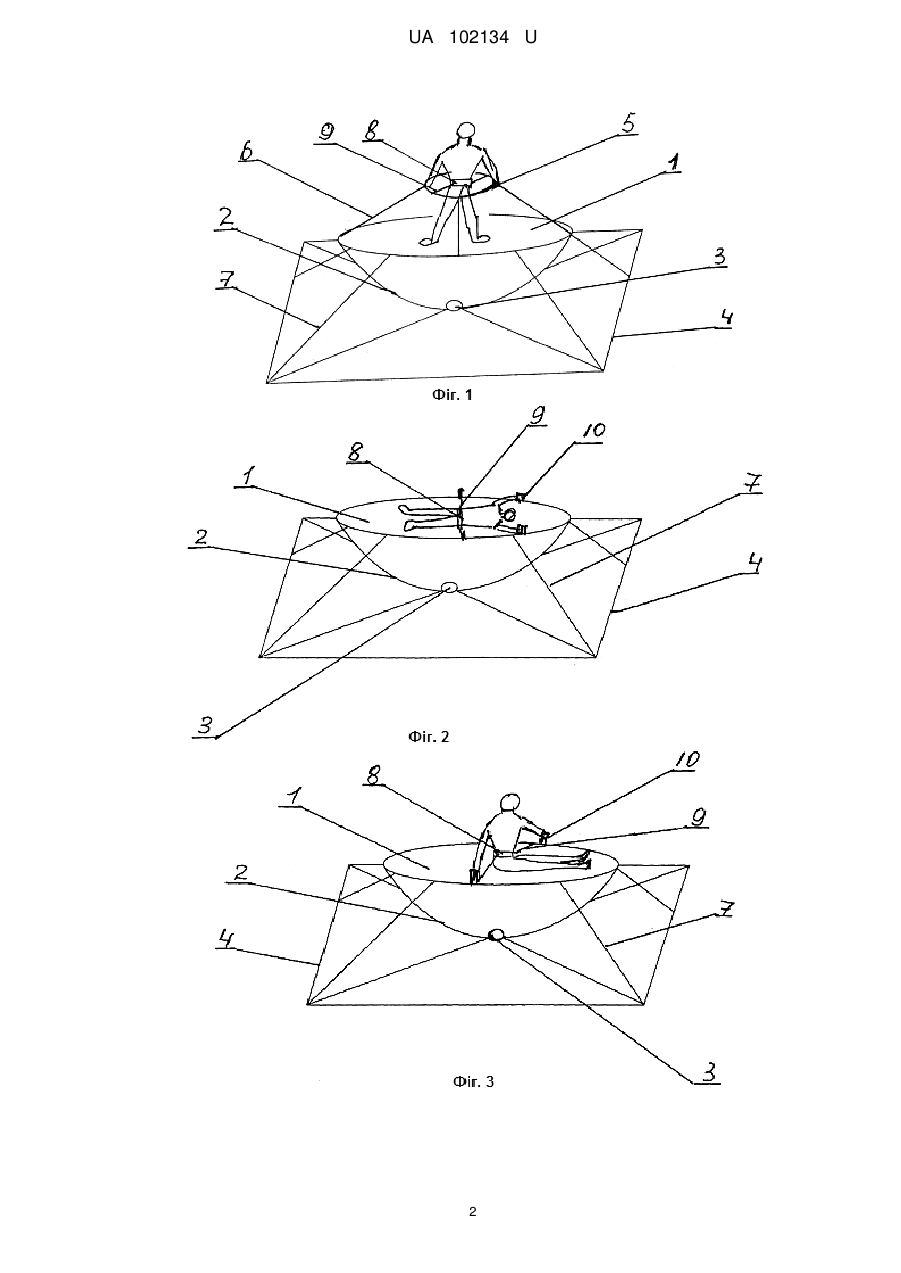

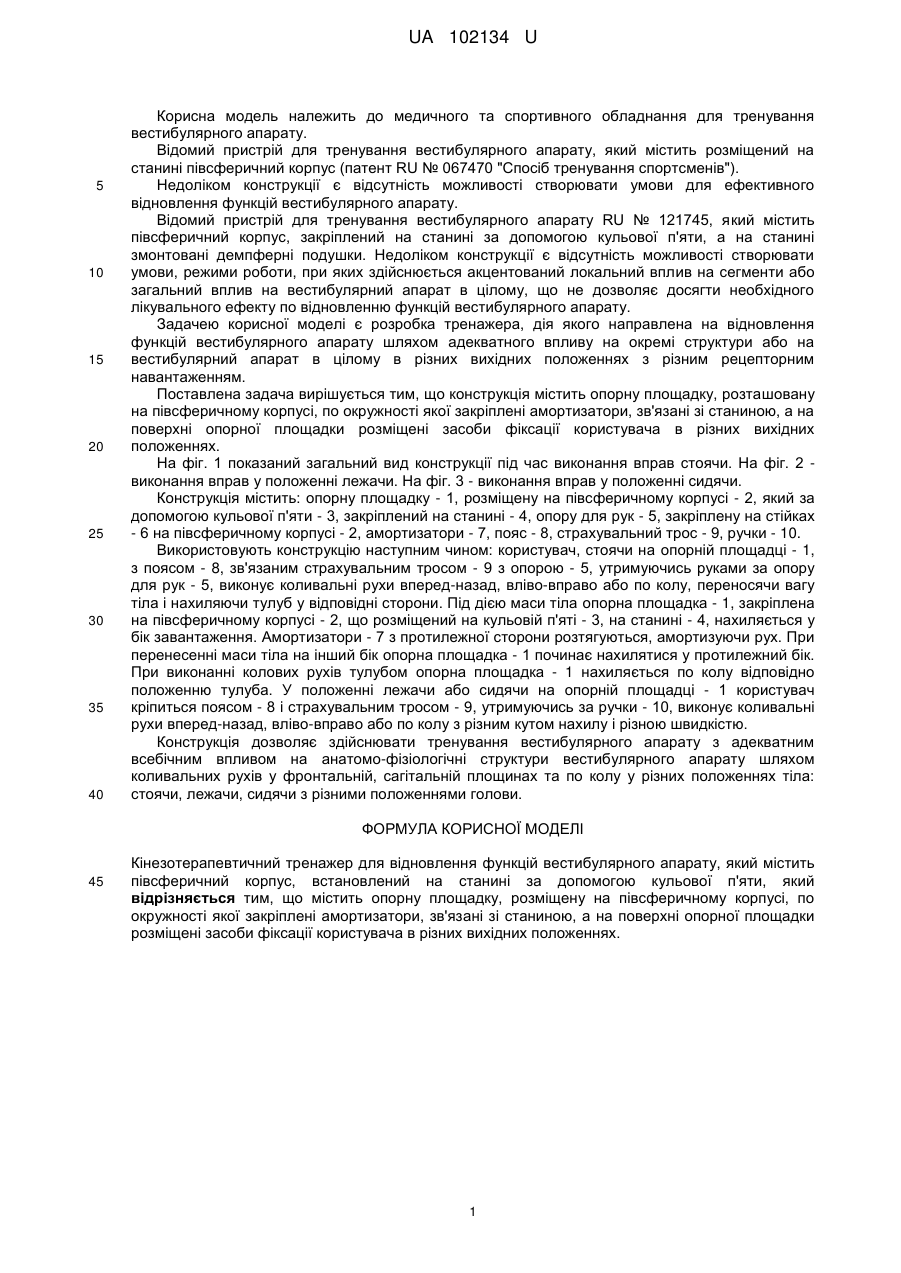

Реферат: Кінезотерапевтичний тренажер для відновлення функцій вестибулярного апарату містить півсферичний корпус, встановлений на станині за допомогою кульової п'яти. Також тренажер містить опорну площадку, розміщену на півсферичному корпусі, по окружності якої закріплені амортизатори, зв'язані зі станиною, а на поверхні опорної площадки розміщені засоби фіксації користувача в різних вихідних положеннях. UA 102134 U (12) UA 102134 U UA 102134 U 5 10 15 20 25 30 35 40 Корисна модель належить до медичного та спортивного обладнання для тренування вестибулярного апарату. Відомий пристрій для тренування вестибулярного апарату, який містить розміщений на станині півсферичний корпус (патент RU № 067470 "Спосіб тренування спортсменів"). Недоліком конструкції є відсутність можливості створювати умови для ефективного відновлення функцій вестибулярного апарату. Відомий пристрій для тренування вестибулярного апарату RU № 121745, який містить півсферичний корпус, закріплений на станині за допомогою кульової п'яти, а на станині змонтовані демпферні подушки. Недоліком конструкції є відсутність можливості створювати умови, режими роботи, при яких здійснюється акцентований локальний вплив на сегменти або загальний вплив на вестибулярний апарат в цілому, що не дозволяє досягти необхідного лікувального ефекту по відновленню функцій вестибулярного апарату. Задачею корисної моделі є розробка тренажера, дія якого направлена на відновлення функцій вестибулярного апарату шляхом адекватного впливу на окремі структури або на вестибулярний апарат в цілому в різних вихідних положеннях з різним рецепторним навантаженням. Поставлена задача вирішується тим, що конструкція містить опорну площадку, розташовану на півсферичному корпусі, по окружності якої закріплені амортизатори, зв'язані зі станиною, а на поверхні опорної площадки розміщені засоби фіксації користувача в різних вихідних положеннях. На фіг. 1 показаний загальний вид конструкції під час виконання вправ стоячи. На фіг. 2 виконання вправ у положенні лежачи. На фіг. 3 - виконання вправ у положенні сидячи. Конструкція містить: опорну площадку - 1, розміщену на півсферичному корпусі - 2, який за допомогою кульової п'яти - 3, закріплений на станині - 4, опору для рук - 5, закріплену на стійках - 6 на півсферичному корпусі - 2, амортизатори - 7, пояс - 8, страхувальний трос - 9, ручки - 10. Використовують конструкцію наступним чином: користувач, стоячи на опорній площадці - 1, з поясом - 8, зв'язаним страхувальним тросом - 9 з опорою - 5, утримуючись руками за опору для рук - 5, виконує коливальні рухи вперед-назад, вліво-вправо або по колу, переносячи вагу тіла і нахиляючи тулуб у відповідні сторони. Під дією маси тіла опорна площадка - 1, закріплена на півсферичному корпусі - 2, що розміщений на кульовій п'яті - 3, на станині - 4, нахиляється у бік завантаження. Амортизатори - 7 з протилежної сторони розтягуються, амортизуючи рух. При перенесенні маси тіла на інший бік опорна площадка - 1 починає нахилятися у протилежний бік. При виконанні колових рухів тулубом опорна площадка - 1 нахиляється по колу відповідно положенню тулуба. У положенні лежачи або сидячи на опорній площадці - 1 користувач кріпиться поясом - 8 і страхувальним тросом - 9, утримуючись за ручки - 10, виконує коливальні рухи вперед-назад, вліво-вправо або по колу з різним кутом нахилу і різною швидкістю. Конструкція дозволяє здійснювати тренування вестибулярного апарату з адекватним всебічним впливом на анатомо-фізіологічні структури вестибулярного апарату шляхом коливальних рухів у фронтальній, сагітальній площинах та по колу у різних положеннях тіла: стоячи, лежачи, сидячи з різними положеннями голови. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Кінезотерапевтичний тренажер для відновлення функцій вестибулярного апарату, який містить півсферичний корпус, встановлений на станині за допомогою кульової п'яти, який відрізняється тим, що містить опорну площадку, розміщену на півсферичному корпусі, по окружності якої закріплені амортизатори, зв'язані зі станиною, а на поверхні опорної площадки розміщені засоби фіксації користувача в різних вихідних положеннях. 1 UA 102134 U 2 UA 102134 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 3
