Апарат для вимірювання параметрів інклінації, ангуляції та ротації зубів

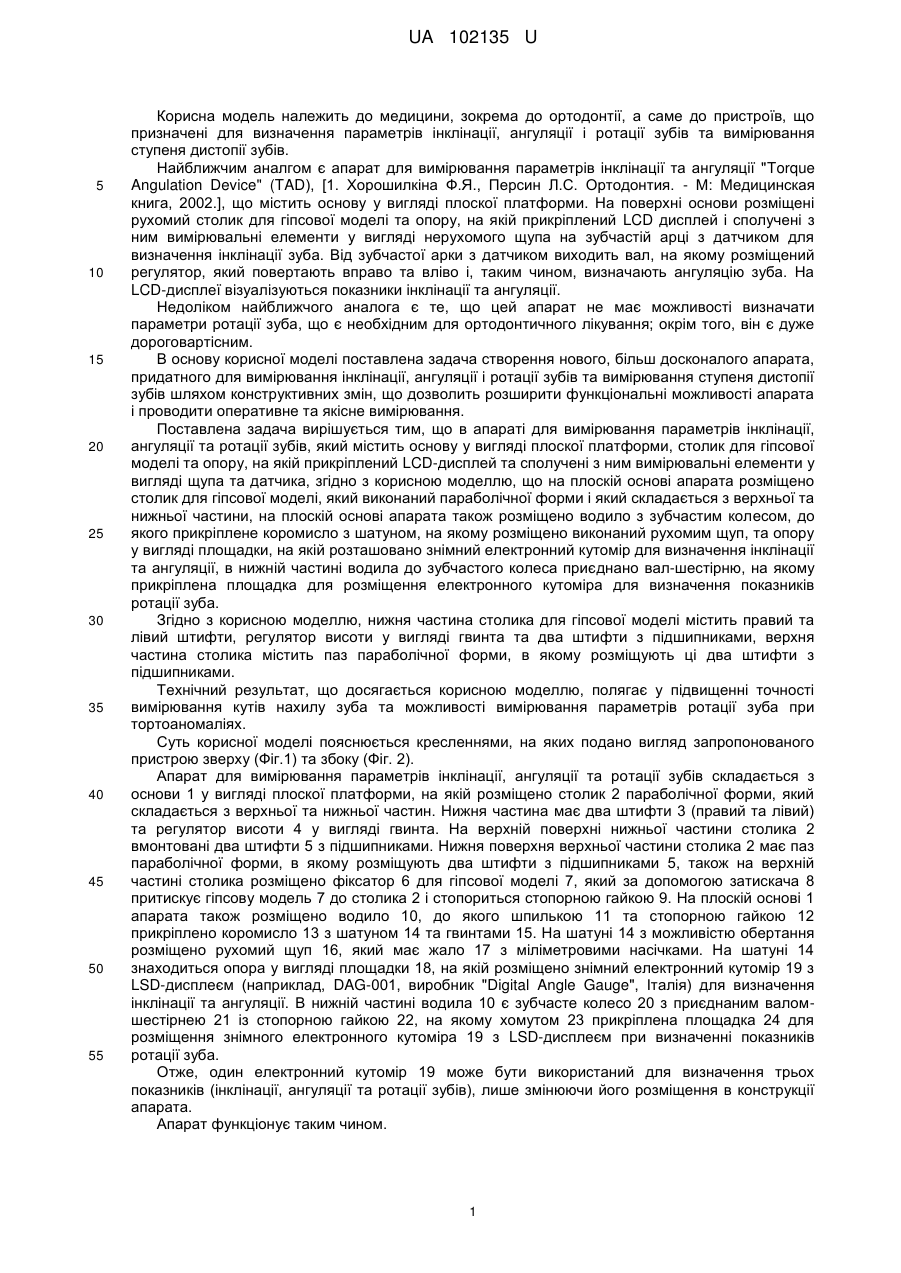

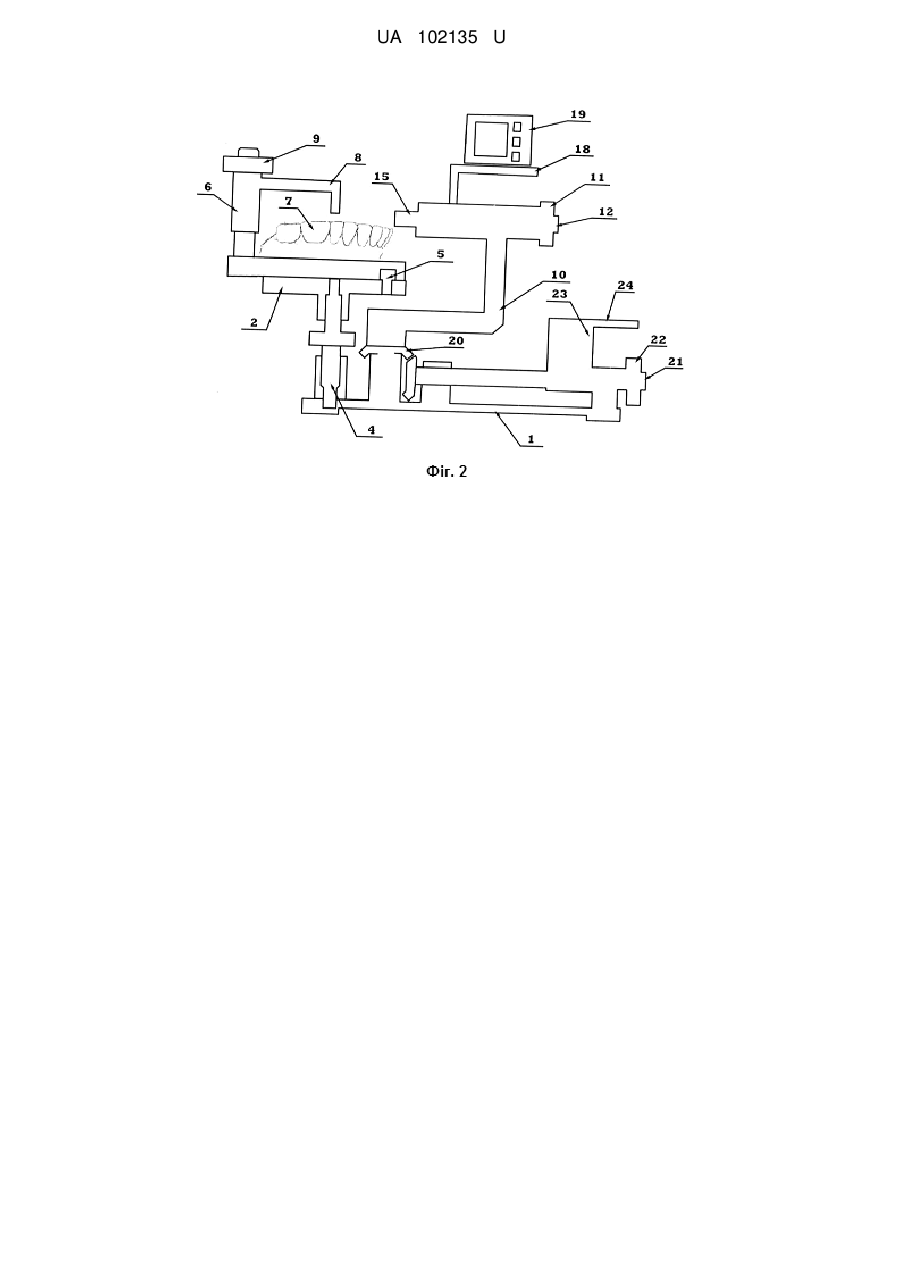

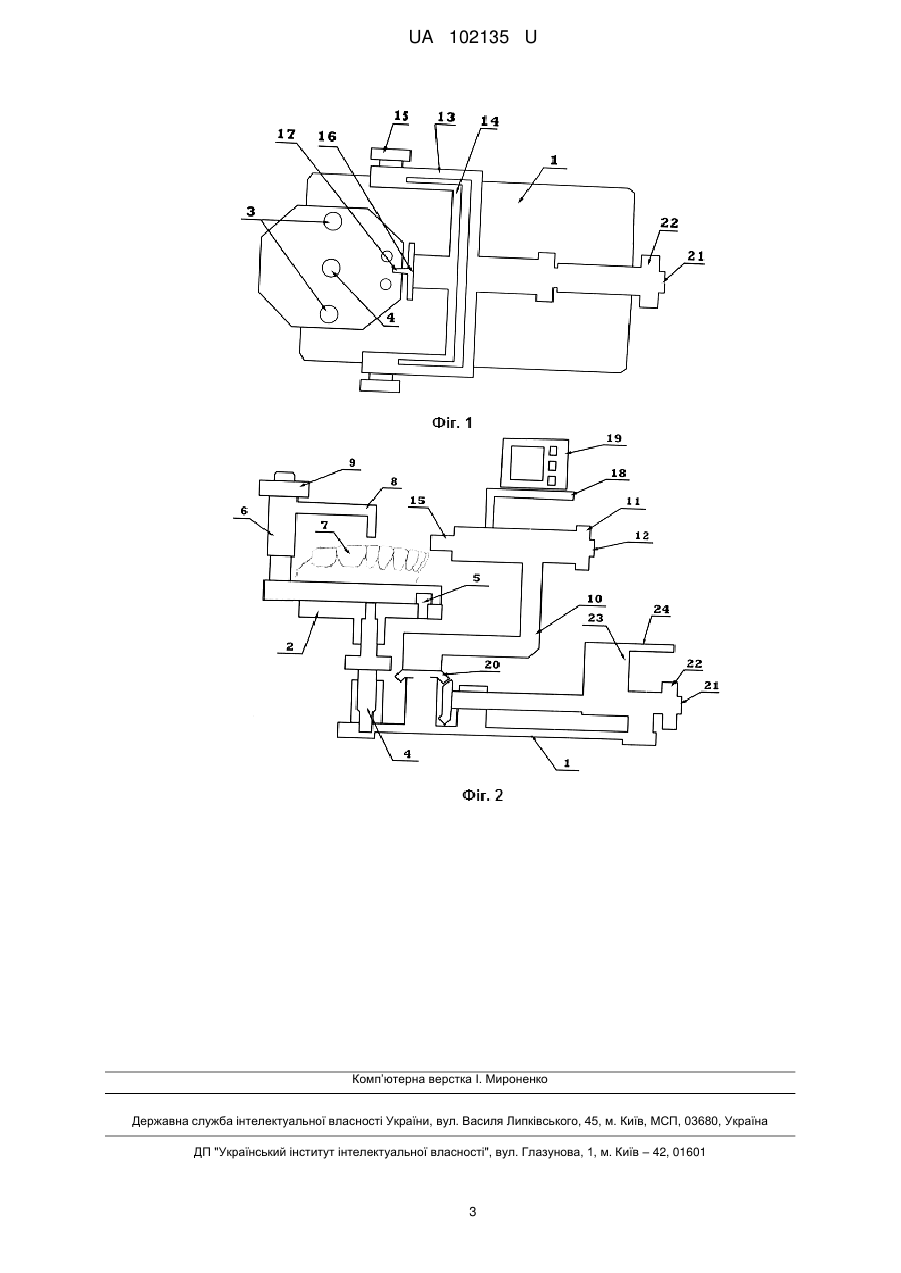

Реферат: Апарат для вимірювання параметрів інклінації, ангуляції та ротації зубів містить основу у вигляді плоскої платформи, столик для гіпсової моделі та опору, на якій прикріплений LCDдисплей та сполучені з ним вимірювальні елементи у вигляді щупа та датчика. На плоскій основі апарата розміщено: столик для гіпсової моделі, який виконаний параболічної форми і який складається з верхньої та нижньої частини; на плоскій основі апарата також розміщено водило з зубчастим колесом, до якого прикріплене коромисло з шатуном, на якому розміщено виконаний рухомим щуп та опора виконана у вигляді площадки, на якій розташовано знімний електронний кутомір для визначення інклінації та ануляції. В нижній частині водила до зубчастого колеса приєднано вал-шестірню, на якому прикріплена площадка для розміщення електронного кутоміра для визначення показників ротації зуба. UA 102135 U (12) UA 102135 U UA 102135 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, зокрема до ортодонтії, а саме до пристроїв, що призначені для визначення параметрів інклінації, ангуляції і ротації зубів та вимірювання ступеня дистопії зубів. Найближчим аналгом є апарат для вимірювання параметрів інклінації та ангуляції "Torque Angulation Device" (TAD), [1. Хорошилкіна Ф.Я., Персин Л.С. Ортодонтия. - М: Медицинская книга, 2002.], що містить основу у вигляді плоскої платформи. На поверхні основи розміщені рухомий столик для гіпсової моделі та опору, на якій прикріплений LCD дисплей і сполучені з ним вимірювальні елементи у вигляді нерухомого щупа на зубчастій арці з датчиком для визначення інклінації зуба. Від зубчастої арки з датчиком виходить вал, на якому розміщений регулятор, який повертають вправо та вліво і, таким чином, визначають ангуляцію зуба. На LCD-дисплеї візуалізуються показники інклінації та ангуляції. Недоліком найближчого аналога є те, що цей апарат не має можливості визначати параметри ротації зуба, що є необхідним для ортодонтичного лікування; окрім того, він є дуже дороговартісним. В основу корисної моделі поставлена задача створення нового, більш досконалого апарата, придатного для вимірювання інклінації, ангуляції і ротації зубів та вимірювання ступеня дистопії зубів шляхом конструктивних змін, що дозволить розширити функціональні можливості апарата і проводити оперативне та якісне вимірювання. Поставлена задача вирішується тим, що в апараті для вимірювання параметрів інклінації, ангуляції та ротації зубів, який містить основу у вигляді плоскої платформи, столик для гіпсової моделі та опору, на якій прикріплений LCD-дисплей та сполучені з ним вимірювальні елементи у вигляді щупа та датчика, згідно з корисною моделлю, що на плоскій основі апарата розміщено столик для гіпсової моделі, який виконаний параболічної форми і який складається з верхньої та нижньої частини, на плоскій основі апарата також розміщено водило з зубчастим колесом, до якого прикріплене коромисло з шатуном, на якому розміщено виконаний рухомим щуп, та опору у вигляді площадки, на якій розташовано знімний електронний кутомір для визначення інклінації та ангуляції, в нижній частині водила до зубчастого колеса приєднано вал-шестірню, на якому прикріплена площадка для розміщення електронного кутоміра для визначення показників ротації зуба. Згідно з корисною моделлю, нижня частина столика для гіпсової моделі містить правий та лівий штифти, регулятор висоти у вигляді гвинта та два штифти з підшипниками, верхня частина столика містить паз параболічної форми, в якому розміщують ці два штифти з підшипниками. Технічний результат, що досягається корисною моделлю, полягає у підвищенні точності вимірювання кутів нахилу зуба та можливості вимірювання параметрів ротації зуба при тортоаномаліях. Суть корисної моделі пояснюється кресленнями, на яких подано вигляд запропонованого пристрою зверху (Фіг.1) та збоку (Фіг. 2). Апарат для вимірювання параметрів інклінації, ангуляції та ротації зубів складається з основи 1 у вигляді плоскої платформи, на якій розміщено столик 2 параболічної форми, який складається з верхньої та нижньої частин. Нижня частина має два штифти 3 (правий та лівий) та регулятор висоти 4 у вигляді гвинта. На верхній поверхні нижньої частини столика 2 вмонтовані два штифти 5 з підшипниками. Нижня поверхня верхньої частини столика 2 має паз параболічної форми, в якому розміщують два штифти з підшипниками 5, також на верхній частині столика розміщено фіксатор 6 для гіпсової моделі 7, який за допомогою затискача 8 притискує гіпсову модель 7 до столика 2 і стопориться стопорною гайкою 9. На плоскій основі 1 апарата також розміщено водило 10, до якого шпилькою 11 та стопорною гайкою 12 прикріплено коромисло 13 з шатуном 14 та гвинтами 15. На шатуні 14 з можливістю обертання розміщено рухомий щуп 16, який має жало 17 з міліметровими насічками. На шатуні 14 знаходиться опора у вигляді площадки 18, на якій розміщено знімний електронний кутомір 19 з LSD-дисплеєм (наприклад, DAG-001, виробник "Digital Angle Gauge", Італія) для визначення інклінації та ангуляції. В нижній частині водила 10 є зубчасте колесо 20 з приєднаним валомшестірнею 21 із стопорною гайкою 22, на якому хомутом 23 прикріплена площадка 24 для розміщення знімного електронного кутоміра 19 з LSD-дисплеєм при визначенні показників ротації зуба. Отже, один електронний кутомір 19 може бути використаний для визначення трьох показників (інклінації, ангуляції та ротації зубів), лише змінюючи його розміщення в конструкції апарата. Апарат функціонує таким чином. 1 UA 102135 U 5 10 15 20 25 30 35 40 Перед роботою з апаратом проводять його юстирування: рухомий щуп 16 встановлюють в горизонтальне положення, дотично до штифтів 5 з підшипниками встановлюють на ребро лінійку з міліметровими насічками. При цьому щуп 16 має торкатися жалом 17 до лінійки. Якщо жало 17 рухомого щупа 16 не розташоване паралельно до лінійки, то цього досягають поворотом водила 10. Площадку 18 встановлюють паралельно основі 1, не допускаючи при цьому повороту валу-шестерні 21. Паралельність контролюють кутоміром 19, гвинти 15 затискають. Далі здійснюють підготовку гіпсової моделі 7 до проведення вимірювань: за допомогою тримера шліфують основу цоколя гіпсової моделі 7 паралельно до точок зубного ряду, що відображають протетичну площину. За допомогою фіксатора 6 фіксують гіпсову модель 7 на столику 2 так, щоб зубний ряд знаходився 8 мм від краю столика. Далі гвинтом 4 регулюють висоту торкання рухомого щупа 16 до зуба. Вимірювання параметрів інклінації, ангуляції та ротації зубів виконують у такій послідовності. Вимірюють ротацію зуба. Відпускають гайку 12, яка тримає шпильку 11 і гвинти 15, виставляють площадку 18 паралельно основі 1, контролюючи паралельність електронним кутоміром 19. Гвинти 15 та гайку 12 затискають. Ставлять кутомір 19 на площадку 24, відпускають стопорну гайку 22, яка фіксує вал-шестірню 21, і, повертаючи водило 10, встановлюють жало 17 дотично до центру зуба. Ротацію зуба зчитують з LSD-дисплея електронного кутоміра 19. Потім за міліметровими насічками, нанесеними на жало 17, вимірюють вестибулооральне положення зуба в зубній дузі. Серединна мітка відповідає номінальному положенню зуба. Таке розміщення фіксують стопорною гайкою 22. Для визначення параметрів інклінації зуба апарат використовують таким чином. Рухомий щуп 16 ставлять у вертикальне положення, відпускають гвинти 15 і повертають шатун 14 так, щоб жало 17 рухомого щупа 16 торкалося центра зуба, положення фіксують гвинтами 15. Кут нахилу зуба зчитують з LSD-дисплея електронного кутоміра 19, встановленого вздовж осі площадки 18. Визначення параметрів ангуляції зуба здійснюють запропонованим апаратом таким чином. Для цього відпускають гвинти 15 і встановлюють площадку 18 у вихідне положення (на LSDдисплеї висвічується позначка "0"), фіксуючи це положення гвинтами 15. Відпускають гайку 12, яка фіксує коромисло 13, і поворотом коромисла 13 встановлюють жало 17 рухомого щупа 16 вдовж гаданої осі зуба. Кут ангуляції зчитують з LSD-дисплея електронного кутоміра 19, встановленого перпендикулярно поздовжній осі площадки 18. Запропонований апарат є багатофункціональним, що дає змогу вимірювати параметри інклінації, ангуляції і ротації зубів та, придатним для вимірювання кутів інклінації, ангуляції та ротації зубів послідовно, використовуючи один і той же кутомір, що є економічно вигідним. При цьому за рахунок наявності в опціях кутоміра пам'яті, є можливість зафіксувати параметри кутів зуба після декількох вимірів без переривання робочого процесу і записування даних. Це дозволяє проводити оперативне та якісне вимірювання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 1. Апарат для вимірювання параметрів інклінації, ангуляції та ротації зубів, що містить основу у вигляді плоскої платформи, столик для гіпсової моделі та опору, на якій прикріплений LCDдисплей та сполучені з ним вимірювальні елементи у вигляді щупа та датчика, який відрізняється тим, що на плоскій основі апарата розміщено: столик для гіпсової моделі, який виконаний параболічної форми і який складається з верхньої та нижньої частини; на плоскій основі апарата також розміщено водило з зубчастим колесом, до якого прикріплене коромисло з шатуном, на якому розміщено виконаний рухомим щуп та опора виконана у вигляді площадки, на якій розташовано знімний електронний кутомір для визначення інклінації та ангуляції, в нижній частині водила до зубчастого колеса приєднано вал-шестірню, на якому прикріплена площадка для розміщення електронного кутоміра для визначення показників ротації зуба. 2. Апарат за п. 1, який відрізняється тим, що нижня частина столика для гіпсової моделі містить правий та лівий штифти, регулятор висоти у вигляді гвинта та два штифти з підшипниками, верхня частина столика містить паз параболічної форми, в якому розміщують ці два штифти з підшипниками. 2 UA 102135 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 3
