Спосіб втягування брудного газу та/чи брудного повітря із навколишнього середовища

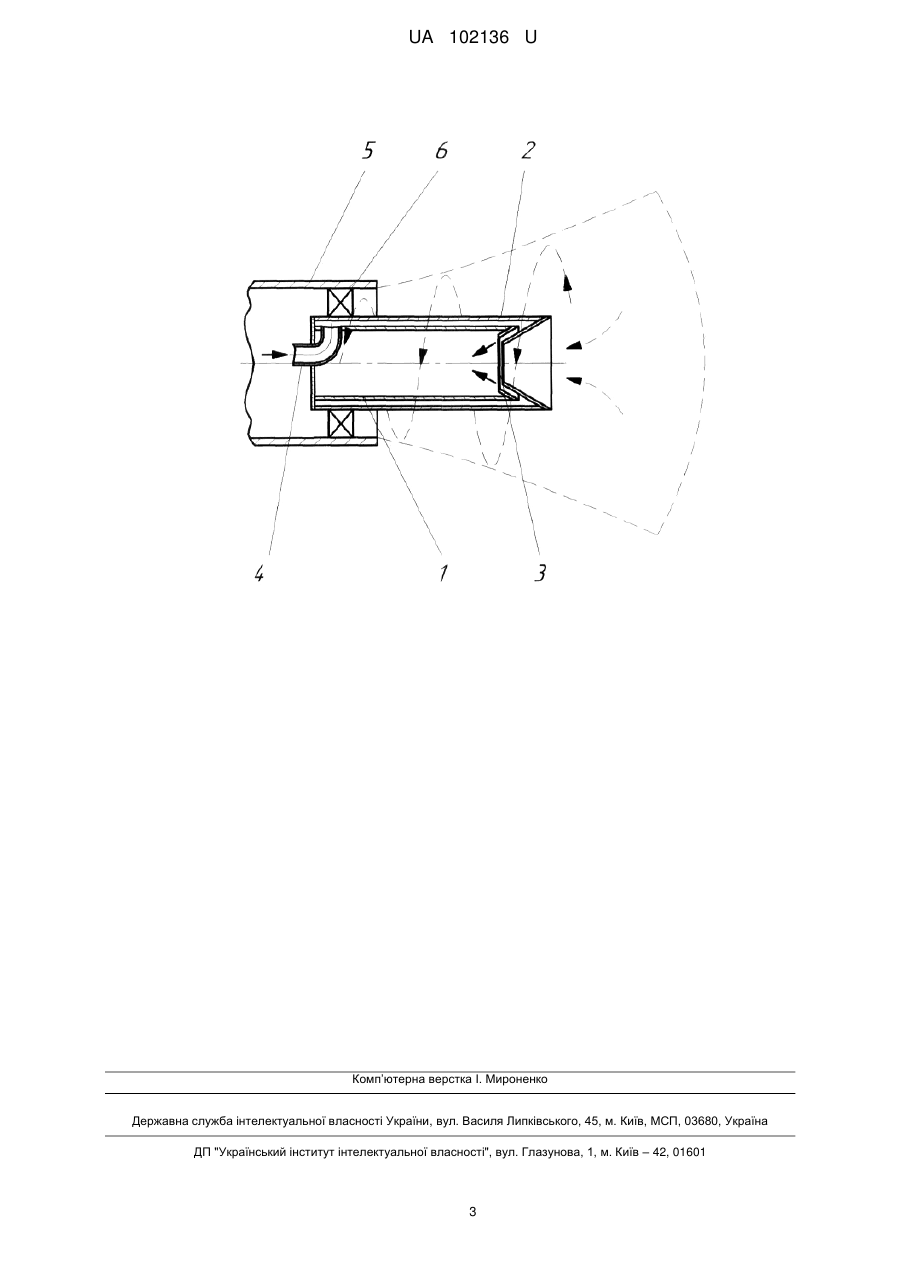

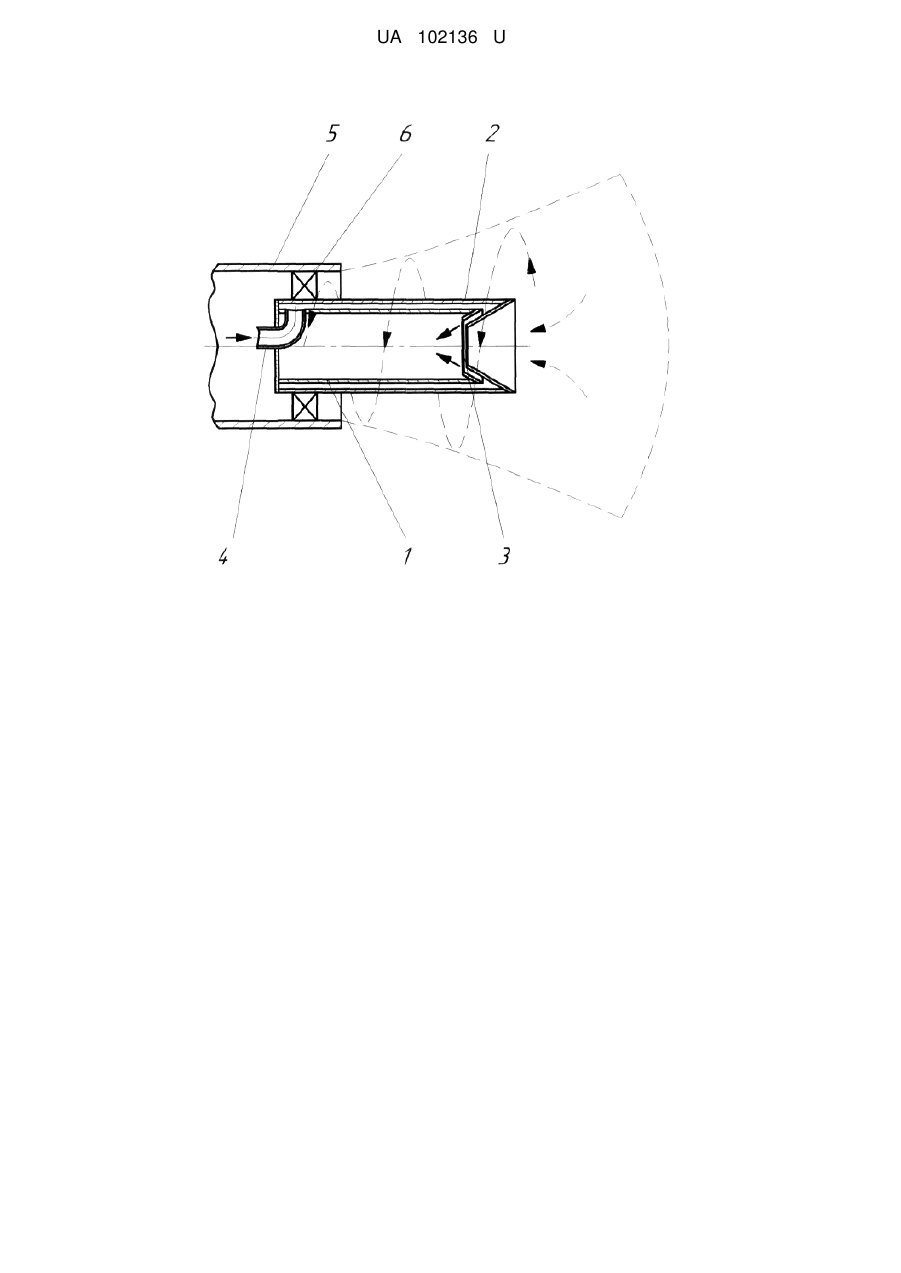

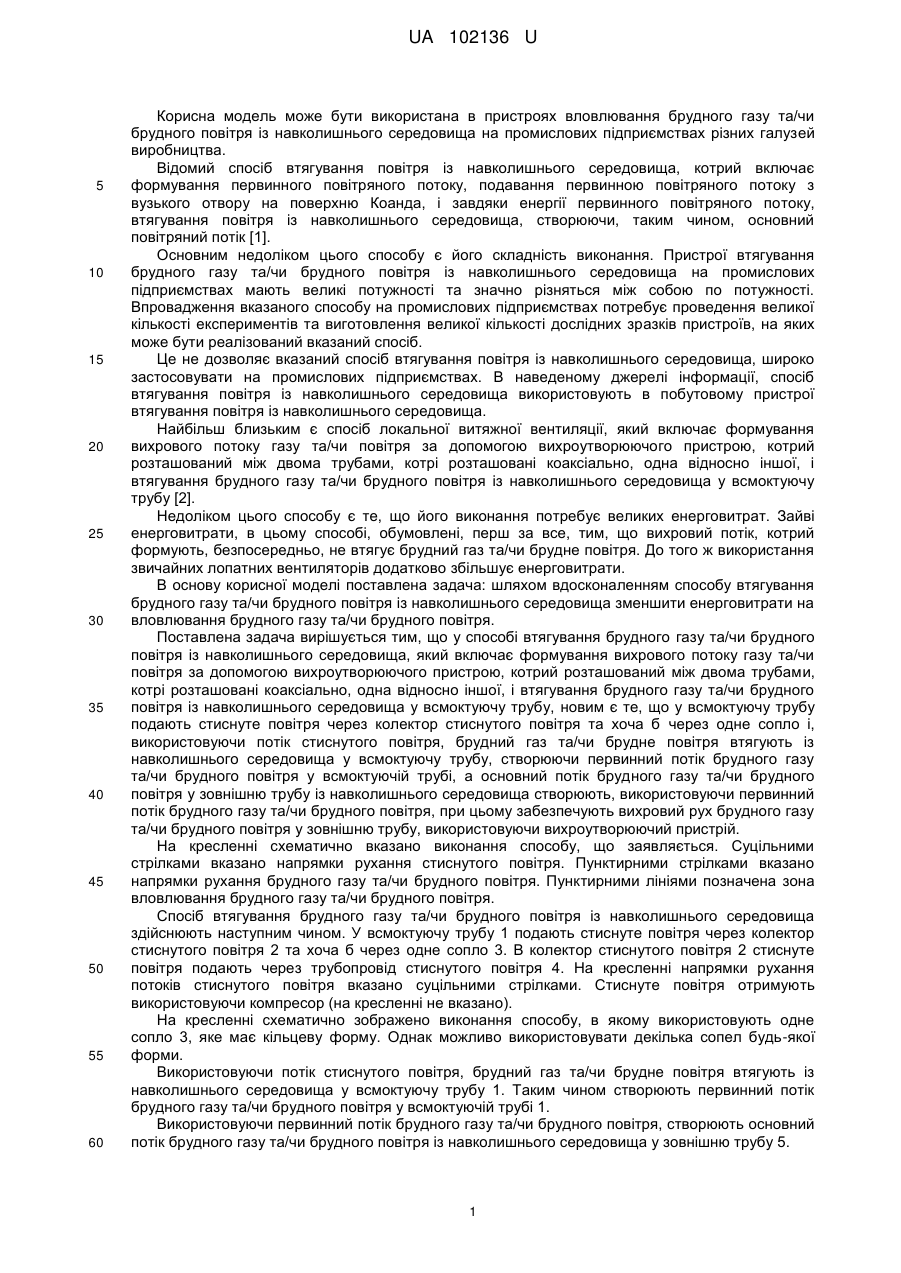

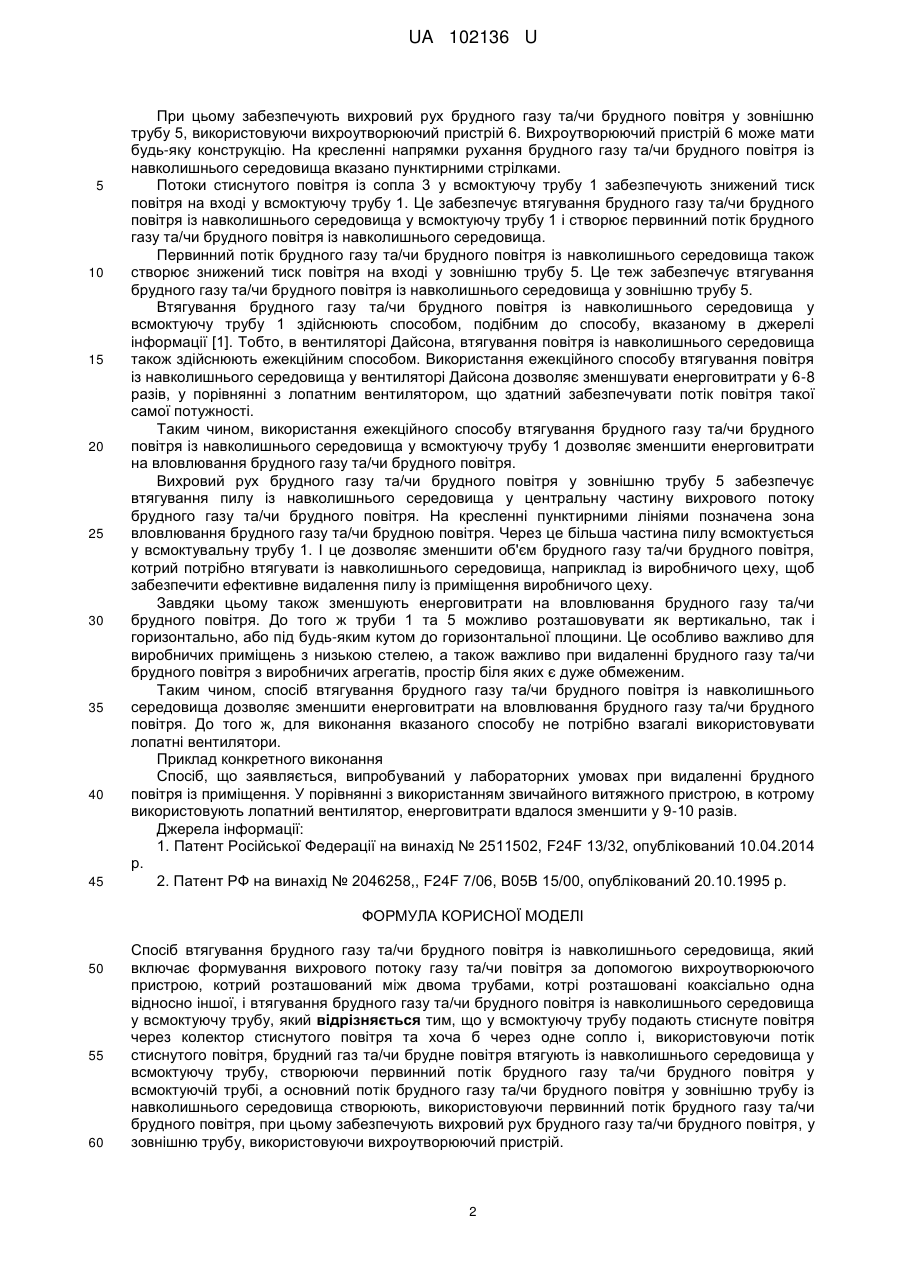

Реферат: Спосіб втягування брудного газу та/чи брудного повітря із навколишнього середовища включає формування вихрового потоку газу та/чи повітря за допомогою вихроутворюючого пристрою, котрий розташований між двома трубами, котрі розташовані коаксіально одна відносно іншої, і втягування брудного газу та/чи брудного повітря із навколишнього середовища у всмоктуючу трубу. У всмоктуючу трубу подають стиснуте повітря через колектор стиснутого повітря та хоча б через одне сопло. Використовуючи потік стиснутого повітря, брудний газ та/чи брудне повітря втягують із навколишнього середовища у всмоктуючу трубу, створюючи первинний потік брудного газу та/чи брудного повітря у всмоктуючій трубі. Основний потік брудного газу та/чи брудного повітря у зовнішню трубу із навколишнього середовища створюють, використовуючи первинний потік брудного газу та/чи брудного повітря, при цьому забезпечують вихровий рух брудного газу та/чи брудного повітря у зовнішню грубу, використовуючи вихроутворюючий пристрій. UA 102136 U (12) UA 102136 U UA 102136 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель може бути використана в пристроях вловлювання брудного газу та/чи брудного повітря із навколишнього середовища на промислових підприємствах різних галузей виробництва. Відомий спосіб втягування повітря із навколишнього середовища, котрий включає формування первинного повітряного потоку, подавання первинною повітряного потоку з вузького отвору на поверхню Коанда, і завдяки енергії первинного повітряного потоку, втягування повітря із навколишнього середовища, створюючи, таким чином, основний повітряний потік [1]. Основним недоліком цього способу є його складність виконання. Пристрої втягування брудного газу та/чи брудного повітря із навколишнього середовища на промислових підприємствах мають великі потужності та значно різняться між собою по потужності. Впровадження вказаного способу на промислових підприємствах потребує проведення великої кількості експериментів та виготовлення великої кількості дослідних зразків пристроїв, на яких може бути реалізований вказаний спосіб. Це не дозволяє вказаний спосіб втягування повітря із навколишнього середовища, широко застосовувати на промислових підприємствах. В наведеному джерелі інформації, спосіб втягування повітря із навколишнього середовища використовують в побутовому пристрої втягування повітря із навколишнього середовища. Найбільш близьким є спосіб локальної витяжної вентиляції, який включає формування вихрового потоку газу та/чи повітря за допомогою вихроутворюючого пристрою, котрий розташований між двома трубами, котрі розташовані коаксіально, одна відносно іншої, і втягування брудного газу та/чи брудного повітря із навколишнього середовища у всмоктуючу трубу [2]. Недоліком цього способу є те, що його виконання потребує великих енерговитрат. Зайві енерговитрати, в цьому способі, обумовлені, перш за все, тим, що вихровий потік, котрий формують, безпосередньо, не втягує брудний газ та/чи брудне повітря. До того ж використання звичайних лопатних вентиляторів додатково збільшує енерговитрати. В основу корисної моделі поставлена задача: шляхом вдосконаленням способу втягування брудного газу та/чи брудного повітря із навколишнього середовища зменшити енерговитрати на вловлювання брудного газу та/чи брудного повітря. Поставлена задача вирішується тим, що у способі втягування брудного газу та/чи брудного повітря із навколишнього середовища, який включає формування вихрового потоку газу та/чи повітря за допомогою вихроутворюючого пристрою, котрий розташований між двома трубами, котрі розташовані коаксіально, одна відносно іншої, і втягування брудного газу та/чи брудного повітря із навколишнього середовища у всмоктуючу трубу, новим є те, що у всмоктуючу трубу подають стиснуте повітря через колектор стиснутого повітря та хоча б через одне сопло і, використовуючи потік стиснутого повітря, брудний газ та/чи брудне повітря втягують із навколишнього середовища у всмоктуючу трубу, створюючи первинний потік брудного газу та/чи брудного повітря у всмоктуючій трубі, а основний потік брудного газу та/чи брудного повітря у зовнішню трубу із навколишнього середовища створюють, використовуючи первинний потік брудного газу та/чи брудного повітря, при цьому забезпечують вихровий рух брудного газу та/чи брудного повітря у зовнішню трубу, використовуючи вихроутворюючий пристрій. На кресленні схематично вказано виконання способу, що заявляється. Суцільними стрілками вказано напрямки рухання стиснутого повітря. Пунктирними стрілками вказано напрямки рухання брудного газу та/чи брудного повітря. Пунктирними лініями позначена зона вловлювання брудного газу та/чи брудного повітря. Спосіб втягування брудного газу та/чи брудного повітря із навколишнього середовища здійснюють наступним чином. У всмоктуючу трубу 1 подають стиснуте повітря через колектор стиснутого повітря 2 та хоча б через одне сопло 3. В колектор стиснутого повітря 2 стиснуте повітря подають через трубопровід стиснутого повітря 4. На кресленні напрямки рухання потоків стиснутого повітря вказано суцільними стрілками. Стиснуте повітря отримують використовуючи компресор (на кресленні не вказано). На кресленні схематично зображено виконання способу, в якому використовують одне сопло 3, яке має кільцеву форму. Однак можливо використовувати декілька сопел будь-якої форми. Використовуючи потік стиснутого повітря, брудний газ та/чи брудне повітря втягують із навколишнього середовища у всмоктуючу трубу 1. Таким чином створюють первинний потік брудного газу та/чи брудного повітря у всмоктуючій трубі 1. Використовуючи первинний потік брудного газу та/чи брудного повітря, створюють основний потік брудного газу та/чи брудного повітря із навколишнього середовища у зовнішню трубу 5. 1 UA 102136 U 5 10 15 20 25 30 35 40 45 При цьому забезпечують вихровий рух брудного газу та/чи брудного повітря у зовнішню трубу 5, використовуючи вихроутворюючий пристрій 6. Вихроутворюючий пристрій 6 може мати будь-яку конструкцію. На кресленні напрямки рухання брудного газу та/чи брудного повітря із навколишнього середовища вказано пунктирними стрілками. Потоки стиснутого повітря із сопла 3 у всмоктуючу трубу 1 забезпечують знижений тиск повітря на вході у всмоктуючу трубу 1. Це забезпечує втягування брудного газу та/чи брудного повітря із навколишнього середовища у всмоктуючу трубу 1 і створює первинний потік брудного газу та/чи брудного повітря із навколишнього середовища. Первинний потік брудного газу та/чи брудного повітря із навколишнього середовища також створює знижений тиск повітря на вході у зовнішню трубу 5. Це теж забезпечує втягування брудного газу та/чи брудного повітря із навколишнього середовища у зовнішню трубу 5. Втягування брудного газу та/чи брудного повітря із навколишнього середовища у всмоктуючу трубу 1 здійснюють способом, подібним до способу, вказаному в джерелі інформації [1]. Тобто, в вентиляторі Дайсона, втягування повітря із навколишнього середовища також здійснюють ежекційним способом. Використання ежекційного способу втягування повітря із навколишнього середовища у вентиляторі Дайсона дозволяє зменшувати енерговитрати у 6-8 разів, у порівнянні з лопатним вентилятором, що здатний забезпечувати потік повітря такої самої потужності. Таким чином, використання ежекційного способу втягування брудного газу та/чи брудного повітря із навколишнього середовища у всмоктуючу трубу 1 дозволяє зменшити енерговитрати на вловлювання брудного газу та/чи брудного повітря. Вихровий рух брудного газу та/чи брудного повітря у зовнішню трубу 5 забезпечує втягування пилу із навколишнього середовища у центральну частину вихрового потоку брудного газу та/чи брудного повітря. На кресленні пунктирними лініями позначена зона вловлювання брудного газу та/чи брудною повітря. Через це більша частина пилу всмоктується у всмоктувальну трубу 1. І це дозволяє зменшити об'єм брудного газу та/чи брудного повітря, котрий потрібно втягувати із навколишнього середовища, наприклад із виробничого цеху, щоб забезпечити ефективне видалення пилу із приміщення виробничого цеху. Завдяки цьому також зменшують енерговитрати на вловлювання брудного газу та/чи брудного повітря. До того ж труби 1 та 5 можливо розташовувати як вертикально, так і горизонтально, або під будь-яким кутом до горизонтальної площини. Це особливо важливо для виробничих приміщень з низькою стелею, а також важливо при видаленні брудного газу та/чи брудного повітря з виробничих агрегатів, простір біля яких є дуже обмеженим. Таким чином, спосіб втягування брудного газу та/чи брудного повітря із навколишнього середовища дозволяє зменшити енерговитрати на вловлювання брудного газу та/чи брудного повітря. До того ж, для виконання вказаного способу не потрібно взагалі використовувати лопатні вентилятори. Приклад конкретного виконання Спосіб, що заявляється, випробуваний у лабораторних умовах при видаленні брудного повітря із приміщення. У порівнянні з використанням звичайного витяжного пристрою, в котрому використовують лопатний вентилятор, енерговитрати вдалося зменшити у 9-10 разів. Джерела інформації: 1. Патент Російської Федерації на винахід № 2511502, F24F 13/32, опублікований 10.04.2014 р. 2. Патент РФ на винахід № 2046258,, F24F 7/06, В05В 15/00, опублікований 20.10.1995 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 Спосіб втягування брудного газу та/чи брудного повітря із навколишнього середовища, який включає формування вихрового потоку газу та/чи повітря за допомогою вихроутворюючого пристрою, котрий розташований між двома трубами, котрі розташовані коаксіально одна відносно іншої, і втягування брудного газу та/чи брудного повітря із навколишнього середовища у всмоктуючу трубу, який відрізняється тим, що у всмоктуючу трубу подають стиснуте повітря через колектор стиснутого повітря та хоча б через одне сопло і, використовуючи потік стиснутого повітря, брудний газ та/чи брудне повітря втягують із навколишнього середовища у всмоктуючу трубу, створюючи первинний потік брудного газу та/чи брудного повітря у всмоктуючій трубі, а основний потік брудного газу та/чи брудного повітря у зовнішню трубу із навколишнього середовища створюють, використовуючи первинний потік брудного газу та/чи брудного повітря, при цьому забезпечують вихровий рух брудного газу та/чи брудного повітря, у зовнішню трубу, використовуючи вихроутворюючий пристрій. 2 UA 102136 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 3
