Пристрій контролю споживання електроенергії

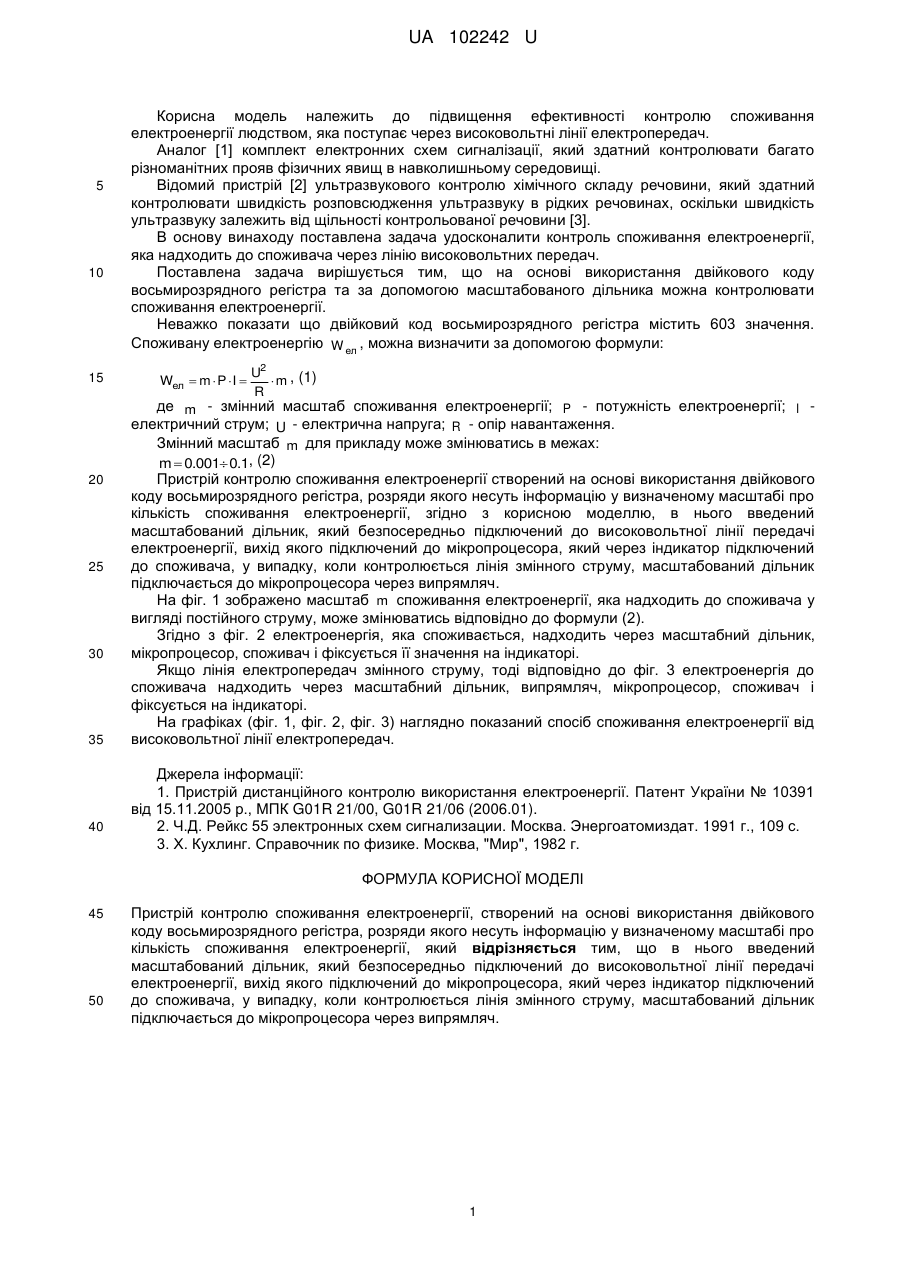

Реферат: Пристрій контролю споживання електроенергії створений на основі використання двійкового коду восьмирозрядного регістра, розряди якого несуть інформацію у визначеному масштабі про кількість споживання електроенергії, причому в нього введений масштабований дільник, який безпосередньо підключений до високовольтної лінії передачі електроенергії, вихід якого підключений до мікропроцесора, який через індикатор підключений до споживача, у випадку, коли контролюється лінія змінного струму, масштабований дільник підключається до мікропроцесора через випрямляч. UA 102242 U (12) UA 102242 U UA 102242 U 5 10 15 20 25 30 35 40 Корисна модель належить до підвищення ефективності контролю споживання електроенергії людством, яка поступає через високовольтні лінії електропередач. Аналог [1] комплект електронних схем сигналізації, який здатний контролювати багато різноманітних прояв фізичних явищ в навколишньому середовищі. Відомий пристрій [2] ультразвукового контролю хімічного складу речовини, який здатний контролювати швидкість розповсюдження ультразвуку в рідких речовинах, оскільки швидкість ультразвуку залежить від щільності контрольованої речовини [3]. В основу винаходу поставлена задача удосконалити контроль споживання електроенергії, яка надходить до споживача через лінію високовольтних передач. Поставлена задача вирішується тим, що на основі використання двійкового коду восьмирозрядного регістра та за допомогою масштабованого дільника можна контролювати споживання електроенергії. Неважко показати що двійковий код восьмирозрядного регістра містить 603 значення. Споживану електроенергію W ел , можна визначити за допомогою формули: Wел  m  P  I  U2  m , (1) R де m - змінний масштаб споживання електроенергії; P - потужність електроенергії; I електричний струм; U - електрична напруга; R - опір навантаження. Змінний масштаб m для прикладу може змінюватись в межах: m  0.001 0.1, (2) Пристрій контролю споживання електроенергії створений на основі використання двійкового коду восьмирозрядного регістра, розряди якого несуть інформацію у визначеному масштабі про кількість споживання електроенергії, згідно з корисною моделлю, в нього введений масштабований дільник, який безпосередньо підключений до високовольтної лінії передачі електроенергії, вихід якого підключений до мікропроцесора, який через індикатор підключений до споживача, у випадку, коли контролюється лінія змінного струму, масштабований дільник підключається до мікропроцесора через випрямляч. На фіг. 1 зображено масштаб m споживання електроенергії, яка надходить до споживача у вигляді постійного струму, може змінюватись відповідно до формули (2). Згідно з фіг. 2 електроенергія, яка споживається, надходить через масштабний дільник, мікропроцесор, споживач і фіксується її значення на індикаторі. Якщо лінія електропередач змінного струму, тоді відповідно до фіг. 3 електроенергія до споживача надходить через масштабний дільник, випрямляч, мікропроцесор, споживач і фіксується на індикаторі. На графіках (фіг. 1, фіг. 2, фіг. 3) наглядно показаний спосіб споживання електроенергії від високовольтної лінії електропередач. Джерела інформації: 1. Пристрій дистанційного контролю використання електроенергії. Патент України № 10391 від 15.11.2005 р., МПК G01R 21/00, G01R 21/06 (2006.01). 2. Ч.Д. Рейкс 55 электронных схем сигнализации. Москва. Энергоатомиздат. 1991 г., 109 с. 3. Х. Кухлинг. Справочник по физике. Москва, "Мир", 1982 г. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Пристрій контролю споживання електроенергії, створений на основі використання двійкового коду восьмирозрядного регістра, розряди якого несуть інформацію у визначеному масштабі про кількість споживання електроенергії, який відрізняється тим, що в нього введений масштабований дільник, який безпосередньо підключений до високовольтної лінії передачі електроенергії, вихід якого підключений до мікропроцесора, який через індикатор підключений до споживача, у випадку, коли контролюється лінія змінного струму, масштабований дільник підключається до мікропроцесора через випрямляч. 1 UA 102242 U 2 UA 102242 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
