Трансформатор з самовентиляцією

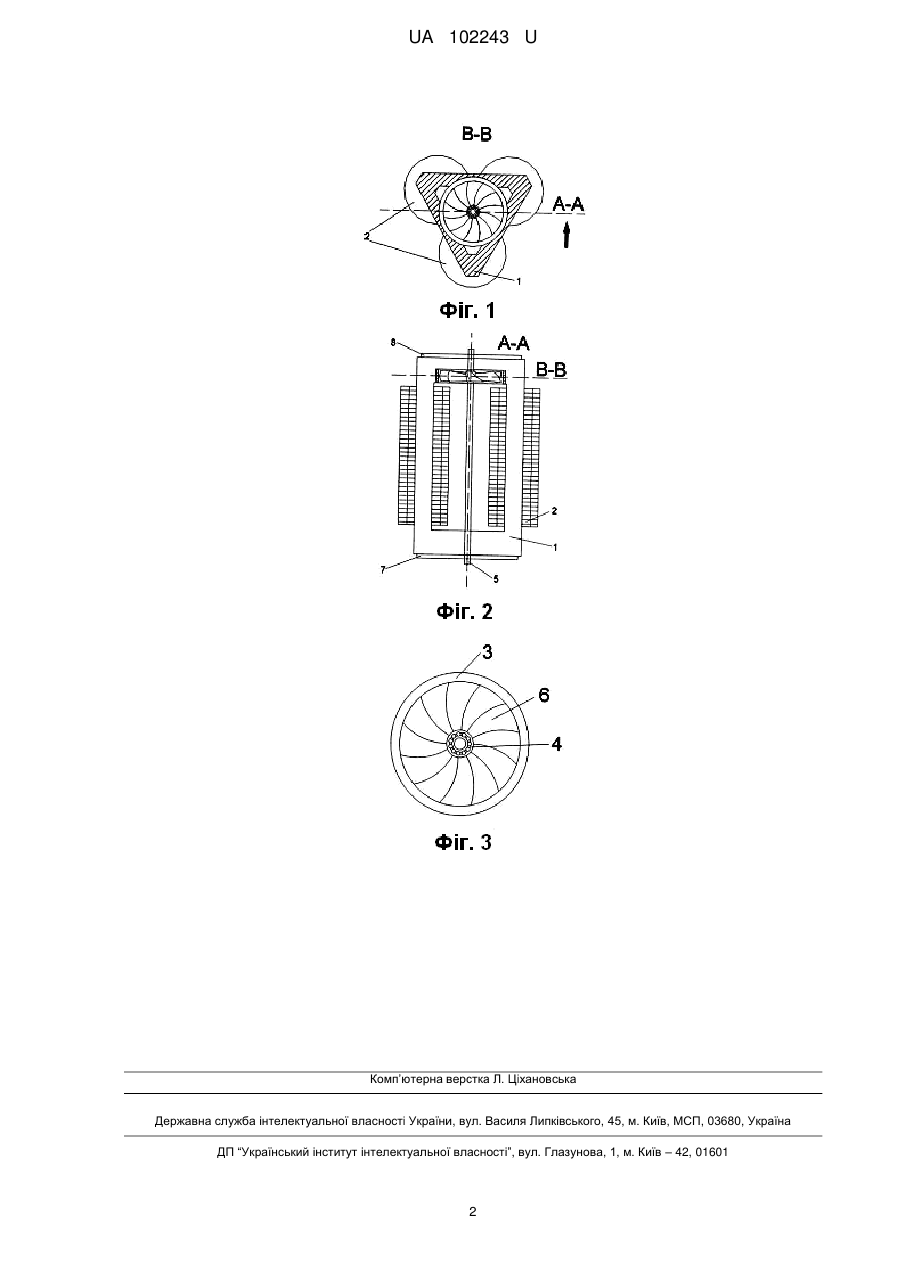

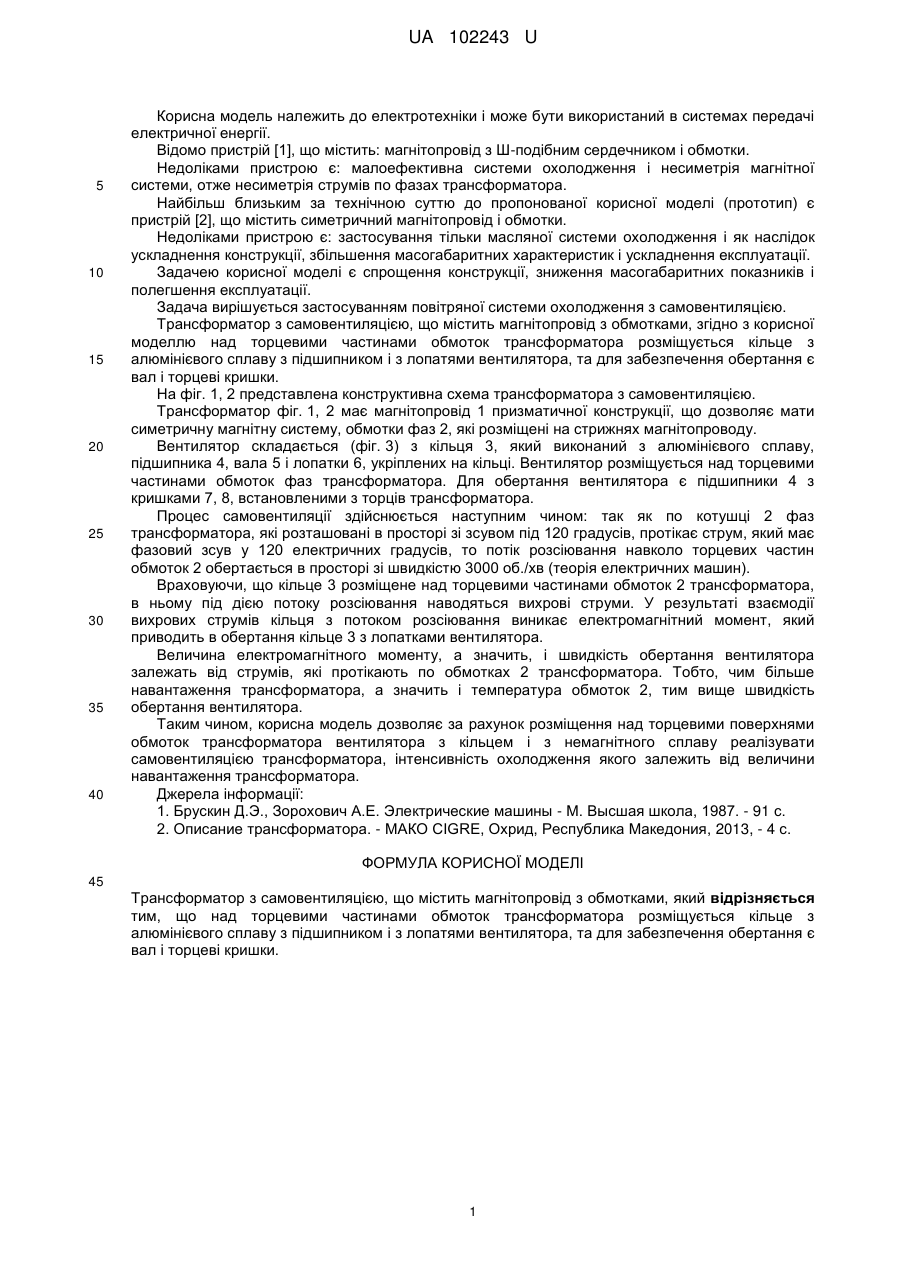

Реферат: UA 102243 U UA 102243 U 5 10 15 20 25 30 35 40 Корисна модель належить до електротехніки і може бути використаний в системах передачі електричної енергії. Відомо пристрій [1], що містить: магнітопровід з Ш-подібним сердечником і обмотки. Недоліками пристрою є: малоефективна системи охолодження і несиметрія магнітної системи, отже несиметрія струмів по фазах трансформатора. Найбільш близьким за технічною суттю до пропонованої корисної моделі (прототип) є пристрій [2], що містить симетричний магнітопровід і обмотки. Недоліками пристрою є: застосування тільки масляної системи охолодження і як наслідок ускладнення конструкції, збільшення масогабаритних характеристик і ускладнення експлуатації. Задачею корисної моделі є спрощення конструкції, зниження масогабаритних показників і полегшення експлуатації. Задача вирішується застосуванням повітряної системи охолодження з самовентиляцією. Трансформатор з самовентиляцією, що містить магнітопровід з обмотками, згідно з корисної моделлю над торцевими частинами обмоток трансформатора розміщується кільце з алюмінієвого сплаву з підшипником і з лопатями вентилятора, та для забезпечення обертання є вал і торцеві кришки. На фіг. 1, 2 представлена конструктивна схема трансформатора з самовентиляцією. Трансформатор фіг. 1, 2 має магнітопровід 1 призматичної конструкції, що дозволяє мати симетричну магнітну систему, обмотки фаз 2, які розміщені на стрижнях магнітопроводу. Вентилятор складається (фіг. 3) з кільця 3, який виконаний з алюмінієвого сплаву, підшипника 4, вала 5 і лопатки 6, укріплених на кільці. Вентилятор розміщується над торцевими частинами обмоток фаз трансформатора. Для обертання вентилятора є підшипники 4 з кришками 7, 8, встановленими з торців трансформатора. Процес самовентиляції здійснюється наступним чином: так як по котушці 2 фаз трансформатора, які розташовані в просторі зі зсувом під 120 градусів, протікає струм, який має фазовий зсув у 120 електричних градусів, то потік розсіювання навколо торцевих частин обмоток 2 обертається в просторі зі швидкістю 3000 об./хв (теорія електричних машин). Враховуючи, що кільце 3 розміщене над торцевими частинами обмоток 2 трансформатора, в ньому під дією потоку розсіювання наводяться вихрові струми. У результаті взаємодії вихрових струмів кільця з потоком розсіювання виникає електромагнітний момент, який приводить в обертання кільце 3 з лопатками вентилятора. Величина електромагнітного моменту, а значить, і швидкість обертання вентилятора залежать від струмів, які протікають по обмотках 2 трансформатора. Тобто, чим більше навантаження трансформатора, а значить і температура обмоток 2, тим вище швидкість обертання вентилятора. Таким чином, корисна модель дозволяє за рахунок розміщення над торцевими поверхнями обмоток трансформатора вентилятора з кільцем і з немагнітного сплаву реалізувати самовентиляцією трансформатора, інтенсивність охолодження якого залежить від величини навантаження трансформатора. Джерела інформації: 1. Брускин Д.Э., Зорохович А.Е. Электрические машины - М. Высшая школа, 1987. - 91 с. 2. Описание трансформатора. - МАКО CIGRE, Охрид, Республика Македония, 2013, - 4 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Трансформатор з самовентиляцією, що містить магнітопровід з обмотками, який відрізняється тим, що над торцевими частинами обмоток трансформатора розміщується кільце з алюмінієвого сплаву з підшипником і з лопатями вентилятора, та для забезпечення обертання є вал і торцеві кришки. 1 UA 102243 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
