Гойдалковий атракціон “мрія”

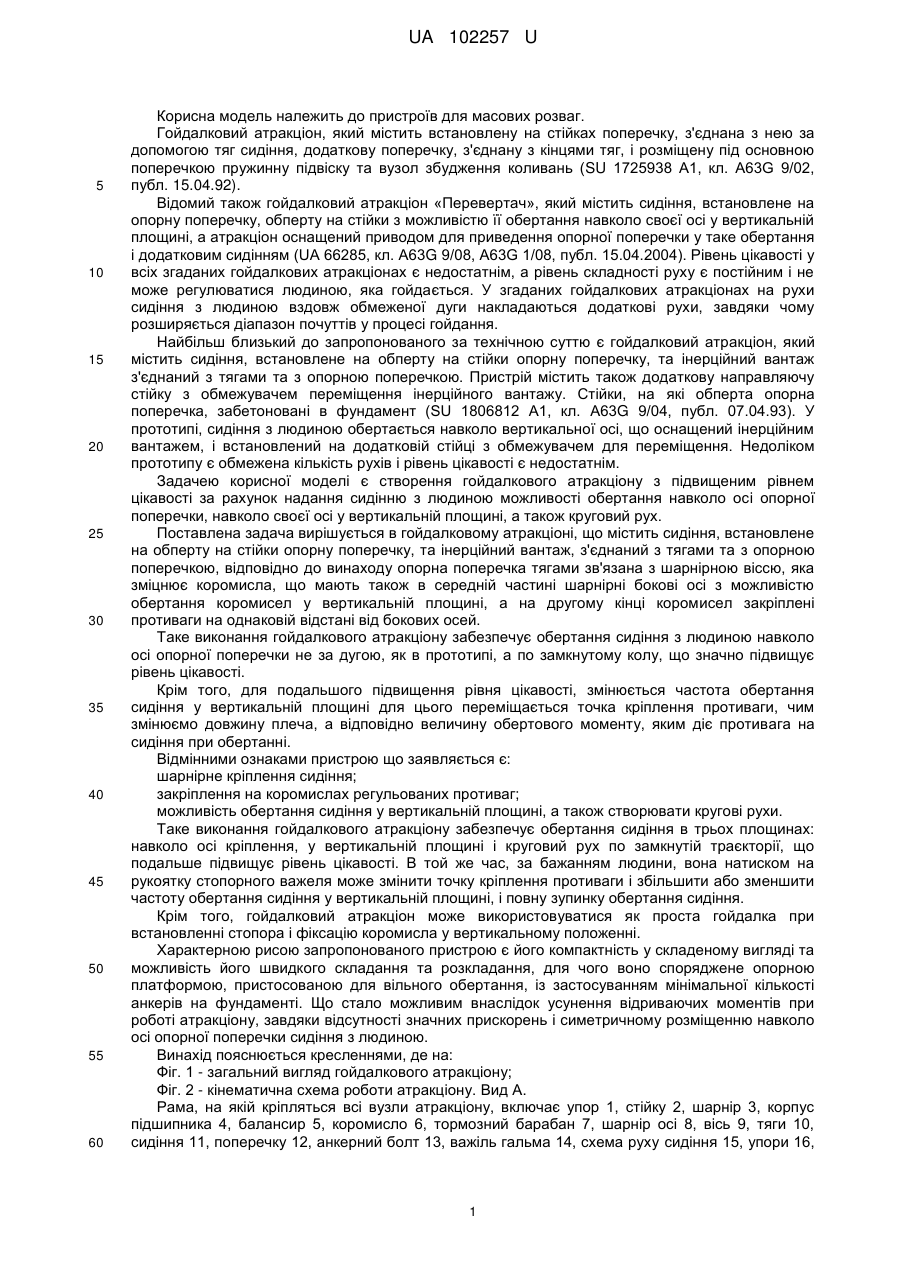

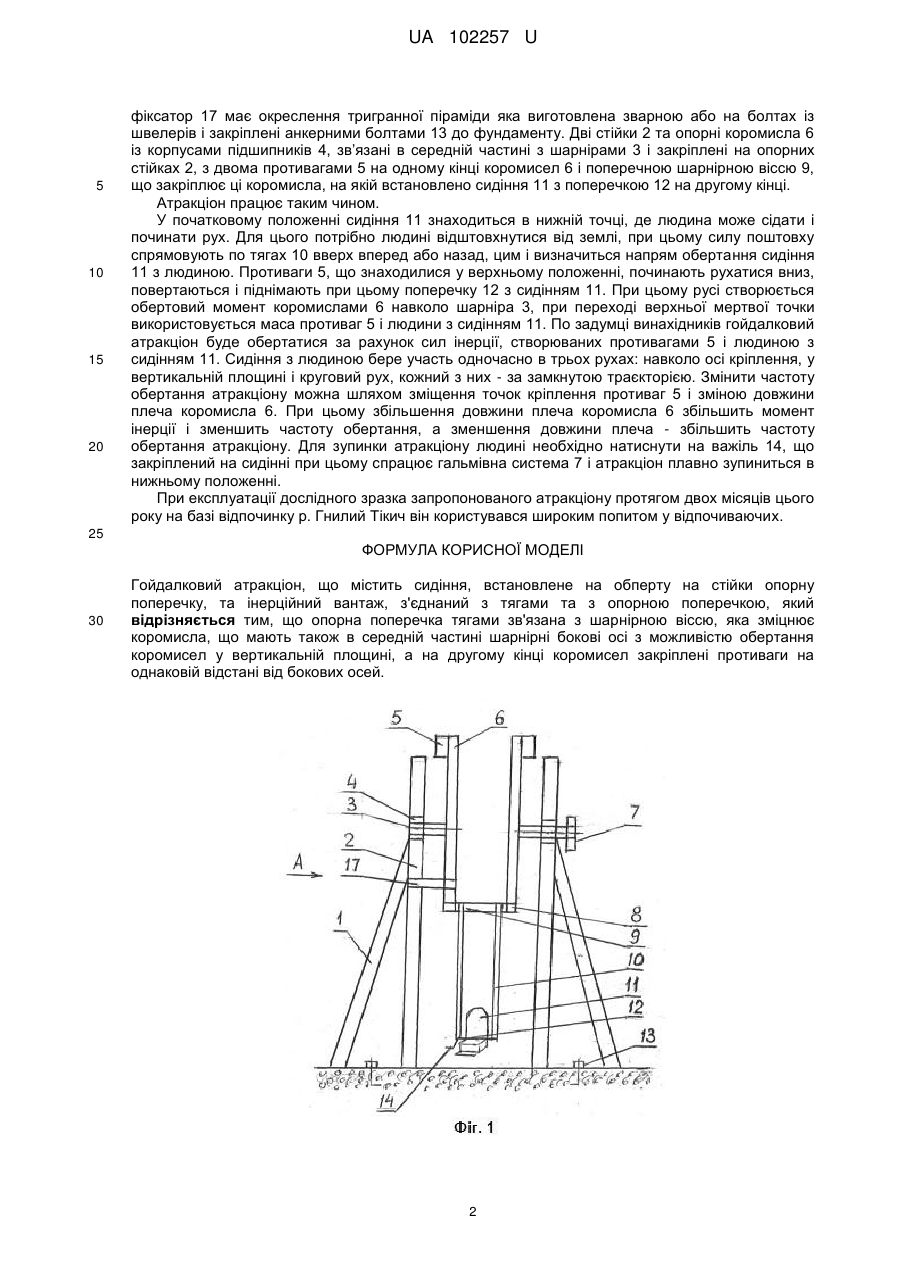

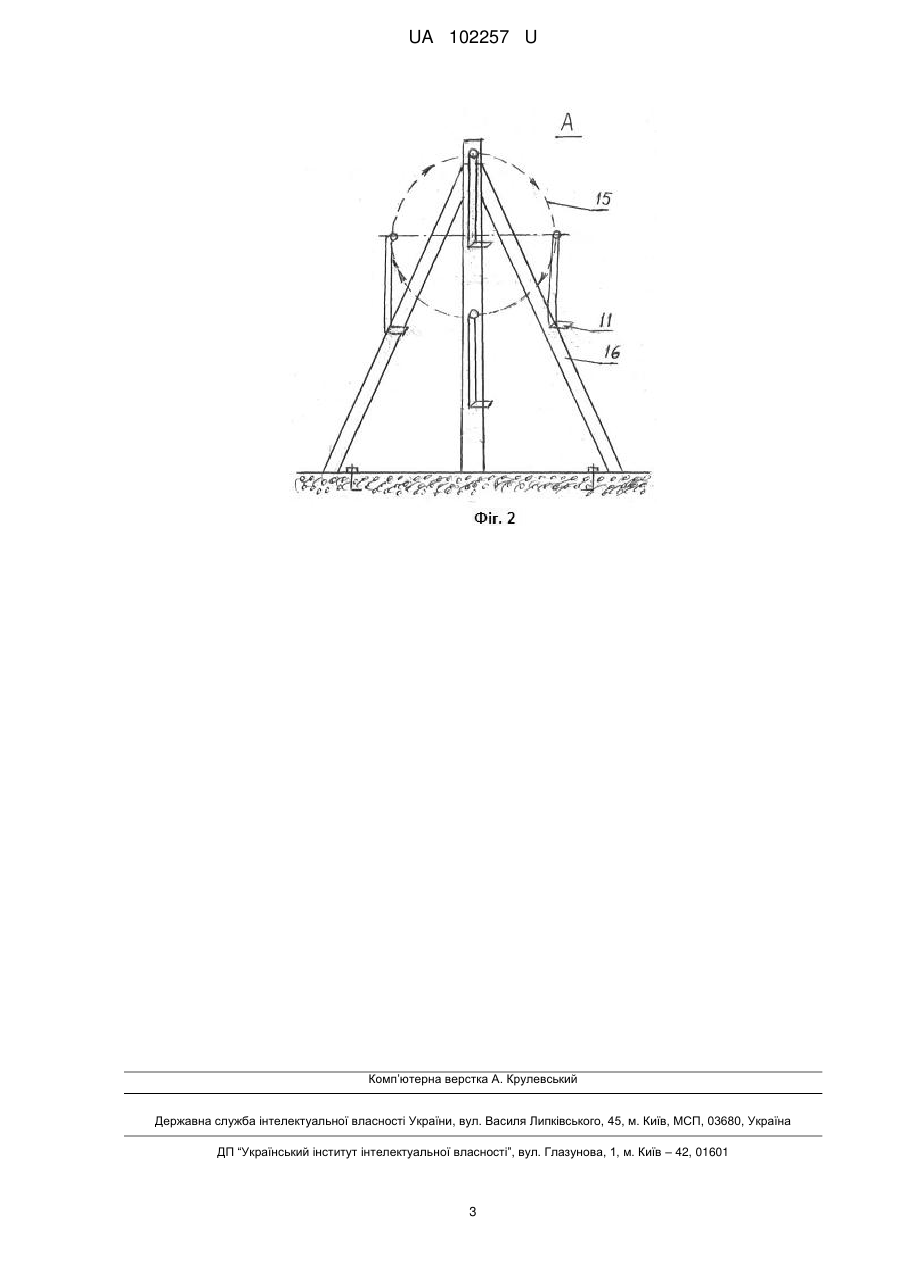

Реферат: UA 102257 U UA 102257 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для масових розваг. Гойдалковий атракціон, який містить встановлену на стійках поперечку, з'єднана з нею за допомогою тяг сидіння, додаткову поперечку, з'єднану з кінцями тяг, і розміщену під основною поперечкою пружинну підвіску та вузол збудження коливань (SU 1725938 А1, кл. A63G 9/02, публ. 15.04.92). Відомий також гойдалковий атракціон «Перевертач», який містить сидіння, встановлене на опорну поперечку, обперту на стійки з можливістю її обертання навколо своєї осі у вертикальній площині, а атракціон оснащений приводом для приведення опорної поперечки у таке обертання і додатковим сидінням (UA 66285, кл. А63G 9/08, A63G 1/08, публ. 15.04.2004). Рівень цікавості у всіх згаданих гойдалкових атракціонах є недостатнім, а рівень складності руху є постійним і не може регулюватися людиною, яка гойдається. У згаданих гойдалкових атракціонах на рухи сидіння з людиною вздовж обмеженої дуги накладаються додаткові рухи, завдяки чому розширяється діапазон почуттів у процесі гойдання. Найбільш близький до запропонованого за технічною суттю є гойдалковий атракціон, який містить сидіння, встановлене на обперту на стійки опорну поперечку, та інерційний вантаж з'єднаний з тягами та з опорною поперечкою. Пристрій містить також додаткову направляючу стійку з обмежувачем переміщення інерційного вантажу. Стійки, на які обперта опорна поперечка, забетоновані в фундамент (SU 1806812 А1, кл. А63G 9/04, публ. 07.04.93). У прототипі, сидіння з людиною обертається навколо вертикальної осі, що оснащений інерційним вантажем, і встановлений на додатковій стійці з обмежувачем для переміщення. Недоліком прототипу є обмежена кількість рухів і рівень цікавості є недостатнім. Задачею корисної моделі є створення гойдалкового атракціону з підвищеним рівнем цікавості за рахунок надання сидінню з людиною можливості обертання навколо осі опорної поперечки, навколо своєї осі у вертикальній площині, а також круговий рух. Поставлена задача вирішується в гойдалковому атракціоні, що містить сидіння, встановлене на обперту на стійки опорну поперечку, та інерційний вантаж, з'єднаний з тягами та з опорною поперечкою, відповідно до винаходу опорна поперечка тягами зв'язана з шарнірною віссю, яка зміцнює коромисла, що мають також в середній частині шарнірні бокові осі з можливістю обертання коромисел у вертикальній площині, а на другому кінці коромисел закріплені противаги на однаковій відстані від бокових осей. Таке виконання гойдалкового атракціону забезпечує обертання сидіння з людиною навколо осі опорної поперечки не за дугою, як в прототипі, а по замкнутому колу, що значно підвищує рівень цікавості. Крім того, для подальшого підвищення рівня цікавості, змінюється частота обертання сидіння у вертикальній площині для цього переміщається точка кріплення противаги, чим змінюємо довжину плеча, а відповідно величину обертового моменту, яким діє противага на сидіння при обертанні. Відмінними ознаками пристрою що заявляється є: шарнірне кріплення сидіння; закріплення на коромислах регульованих противаг; можливість обертання сидіння у вертикальній площині, а також створювати кругові рухи. Таке виконання гойдалкового атракціону забезпечує обертання сидіння в трьох площинах: навколо осі кріплення, у вертикальній площині і круговий рух по замкнутій траєкторії, що подальше підвищує рівень цікавості. В той же час, за бажанням людини, вона натиском на рукоятку стопорного важеля може змінити точку кріплення противаги і збільшити або зменшити частоту обертання сидіння у вертикальній площині, і повну зупинку обертання сидіння. Крім того, гойдалковий атракціон може використовуватися як проста гойдалка при встановленні стопора і фіксацію коромисла у вертикальному положенні. Характерною рисою запропонованого пристрою є його компактність у складеному вигляді та можливість його швидкого складання та розкладання, для чого воно споряджене опорною платформою, пристосованою для вільного обертання, із застосуванням мінімальної кількості анкерів на фундаменті. Що стало можливим внаслідок усунення відриваючих моментів при роботі атракціону, завдяки відсутності значних прискорень і симетричному розміщенню навколо осі опорної поперечки сидіння з людиною. Винахід пояснюється кресленнями, де на: Фіг. 1 - загальний вигляд гойдалкового атракціону; Фіг. 2 - кінематична схема роботи атракціону. Вид А. Рама, на якій кріпляться всі вузли атракціону, включає упор 1, стійку 2, шарнір 3, корпус підшипника 4, балансир 5, коромисло 6, тормозний барабан 7, шарнір осі 8, вісь 9, тяги 10, сидіння 11, поперечку 12, анкерний болт 13, важіль гальма 14, схема руху сидіння 15, упори 16, 1 UA 102257 U 5 10 15 20 фіксатор 17 має окреслення тригранної піраміди яка виготовлена зварною або на болтах із швелерів і закріплені анкерними болтами 13 до фундаменту. Дві стійки 2 та опорні коромисла 6 із корпусами підшипників 4, зв’язані в середній частині з шарнірами 3 і закріплені на опорних стійках 2, з двома противагами 5 на одному кінці коромисел 6 і поперечною шарнірною віссю 9, що закріплює ці коромисла, на якій встановлено сидіння 11 з поперечкою 12 на другому кінці. Атракціон працює таким чином. У початковому положенні сидіння 11 знаходиться в нижній точці, де людина може сідати і починати рух. Для цього потрібно людині відштовхнутися від землі, при цьому силу поштовху спрямовують по тягах 10 вверх вперед або назад, цим і визначиться напрям обертання сидіння 11 з людиною. Противаги 5, що знаходилися у верхньому положенні, починають рухатися вниз, повертаються і піднімають при цьому поперечку 12 з сидінням 11. При цьому русі створюється обертовий момент коромислами 6 навколо шарніра 3, при переході верхньої мертвої точки використовується маса противаг 5 і людини з сидінням 11. По задумці винахідників гойдалковий атракціон буде обертатися за рахунок сил інерції, створюваних противагами 5 і людиною з сидінням 11. Сидіння з людиною бере участь одночасно в трьох рухах: навколо осі кріплення, у вертикальній площині і круговий рух, кожний з них - за замкнутою траєкторією. Змінити частоту обертання атракціону можна шляхом зміщення точок кріплення противаг 5 і зміною довжини плеча коромисла 6. При цьому збільшення довжини плеча коромисла 6 збільшить момент інерції і зменшить частоту обертання, а зменшення довжини плеча - збільшить частоту обертання атракціону. Для зупинки атракціону людині необхідно натиснути на важіль 14, що закріплений на сидінні при цьому спрацює гальмівна система 7 і атракціон плавно зупиниться в нижньому положенні. При експлуатації дослідного зразка запропонованого атракціону протягом двох місяців цього року на базі відпочинку р. Гнилий Тікич він користувався широким попитом у відпочиваючих. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Гойдалковий атракціон, що містить сидіння, встановлене на обперту на стійки опорну поперечку, та інерційний вантаж, з'єднаний з тягами та з опорною поперечкою, який відрізняється тим, що опорна поперечка тягами зв'язана з шарнірною віссю, яка зміцнює коромисла, що мають також в середній частині шарнірні бокові осі з можливістю обертання коромисел у вертикальній площині, а на другому кінці коромисел закріплені противаги на однаковій відстані від бокових осей. 2 UA 102257 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
