Атракціон
Формула / Реферат
Атракціон, що містить корпус, верхня частина якого, призначена для розміщення призів, виконана принаймні з однією прозорою стінкою і обладнана грейфером, розташованим у верхній частині корпусу з можливістю переміщення у вертикальній і горизонтальній площинах, і приймачем призів, сполученим з вікном видачі призів, виконаним у нижній частині корпусу, а також пульт керування грейфером, розташований на зовнішній стінці нижньої частини корпусу, який відрізняється тим, що приймач призів виконаний у вигляді порожнистого зрізаного конуса з приймальним отвором у меншій основі зрізаного конуса.
Текст

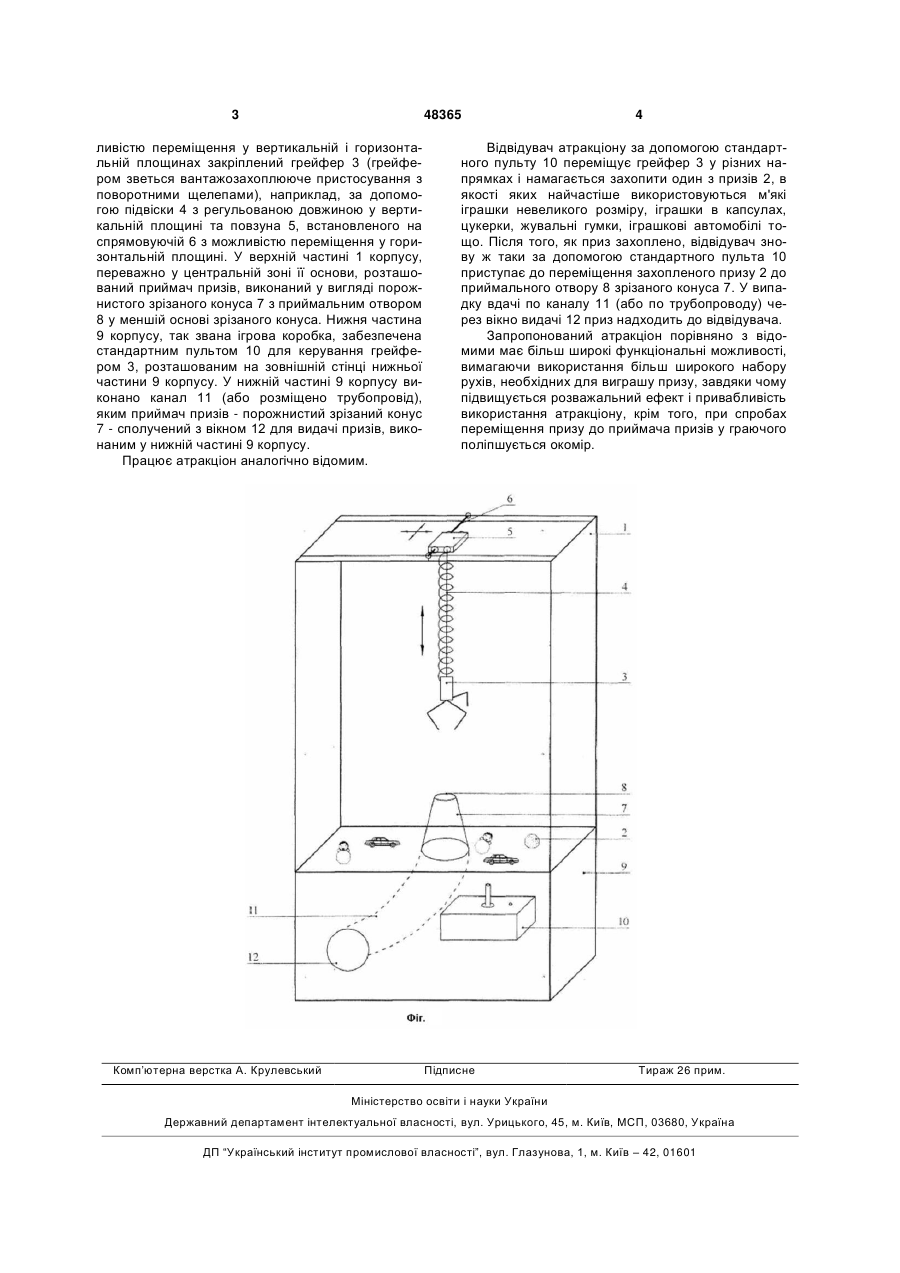

Атракціон, що містить корпус, верхня частина якого, призначена для розміщення призів, викона 3 48365 ливістю переміщення у вертикальній і горизонтальній площинах закріплений грейфер 3 (грейфером зветься вантажозахоплююче пристосування з поворотними щелепами), наприклад, за допомогою підвіски 4 з регульованою довжиною у вертикальній площині та повзуна 5, встановленого на спрямовуючій 6 з можливістю переміщення у горизонтальній площині. У верхній частині 1 корпусу, переважно у центральній зоні її основи, розташований приймач призів, виконаний у вигляді порожнистого зрізаного конуса 7 з приймальним отвором 8 у меншій основі зрізаного конуса. Нижня частина 9 корпусу, так звана ігрова коробка, забезпечена стандартним пультом 10 для керування грейфером 3, розташованим на зовнішній стінці нижньої частини 9 корпусу. У нижній частині 9 корпусу виконано канал 11 (або розміщено трубопровід), яким приймач призів - порожнистий зрізаний конус 7 - сполучений з вікном 12 для видачі призів, виконаним у нижній частині 9 корпусу. Працює атракціон аналогічно відомим. Комп’ютерна верстка А. Крулевський 4 Відвідувач атракціону за допомогою стандартного пульту 10 переміщує грейфер 3 у різних напрямках і намагається захопити один з призів 2, в якості яких найчастіше використовуються м'які іграшки невеликого розміру, іграшки в капсулах, цукерки, жувальні гумки, іграшкові автомобілі тощо. Після того, як приз захоплено, відвідувач знову ж таки за допомогою стандартного пульта 10 приступає до переміщення захопленого призу 2 до приймального отвору 8 зрізаного конуса 7. У випадку вдачі по каналу 11 (або по трубопроводу) через вікно видачі 12 приз надходить до відвідувача. Запропонований атракціон порівняно з відомими має більш широкі функціональні можливості, вимагаючи використання більш широкого набору рухів, необхідних для виграшу призу, завдяки чому підвищується розважальний ефект і привабливість використання атракціону, крім того, при спробах переміщення призу до приймача призів у граючого поліпшується окомір. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAmusement device
Автори англійськоюSherstiuk Kostiantyn Yuriievych
Назва патенту російськоюАттракцион
Автори російськоюШерстюк Константин Юрьевич
МПК / Мітки
МПК: A63G 31/00
Мітки: атракціон
