Подрібнювач кормів

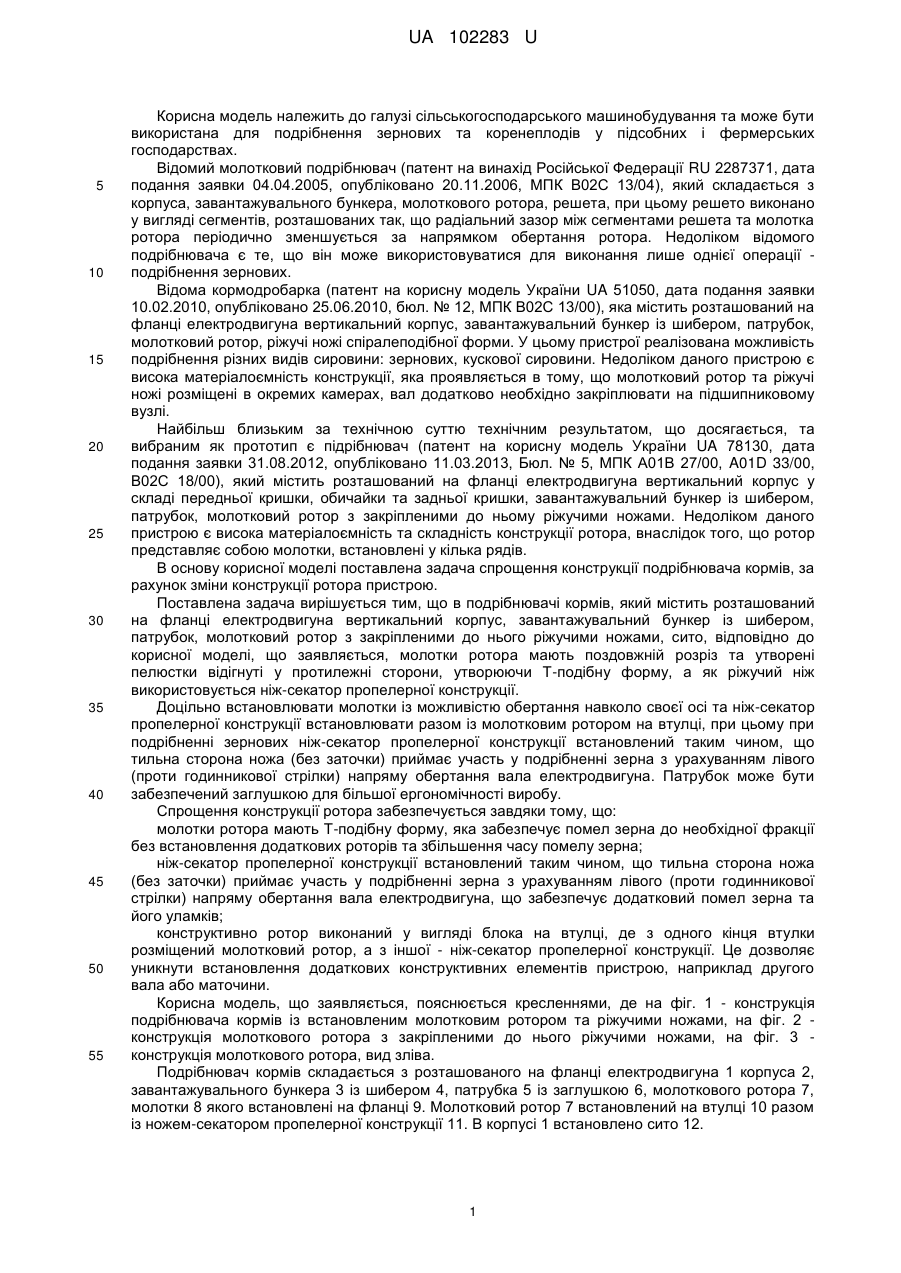

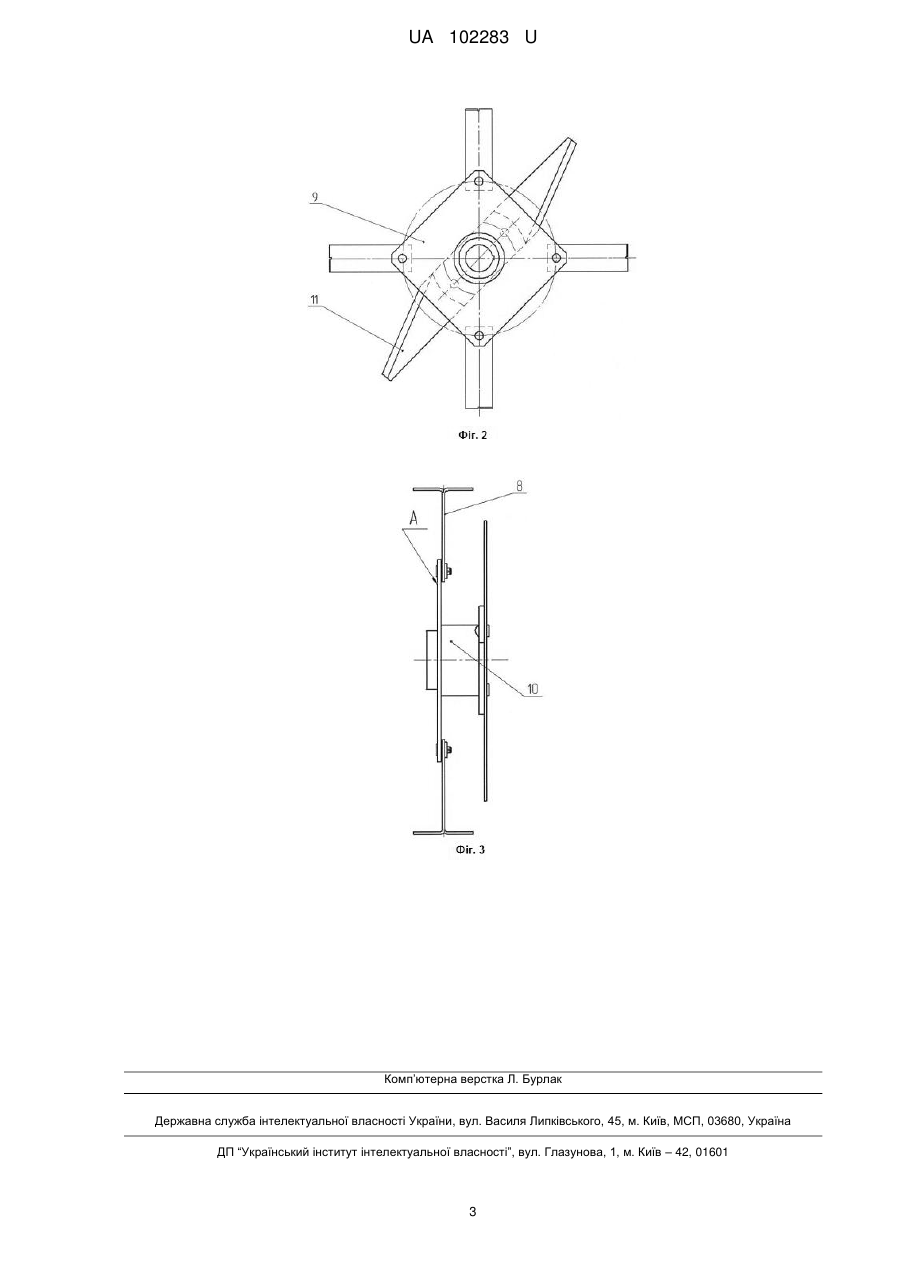

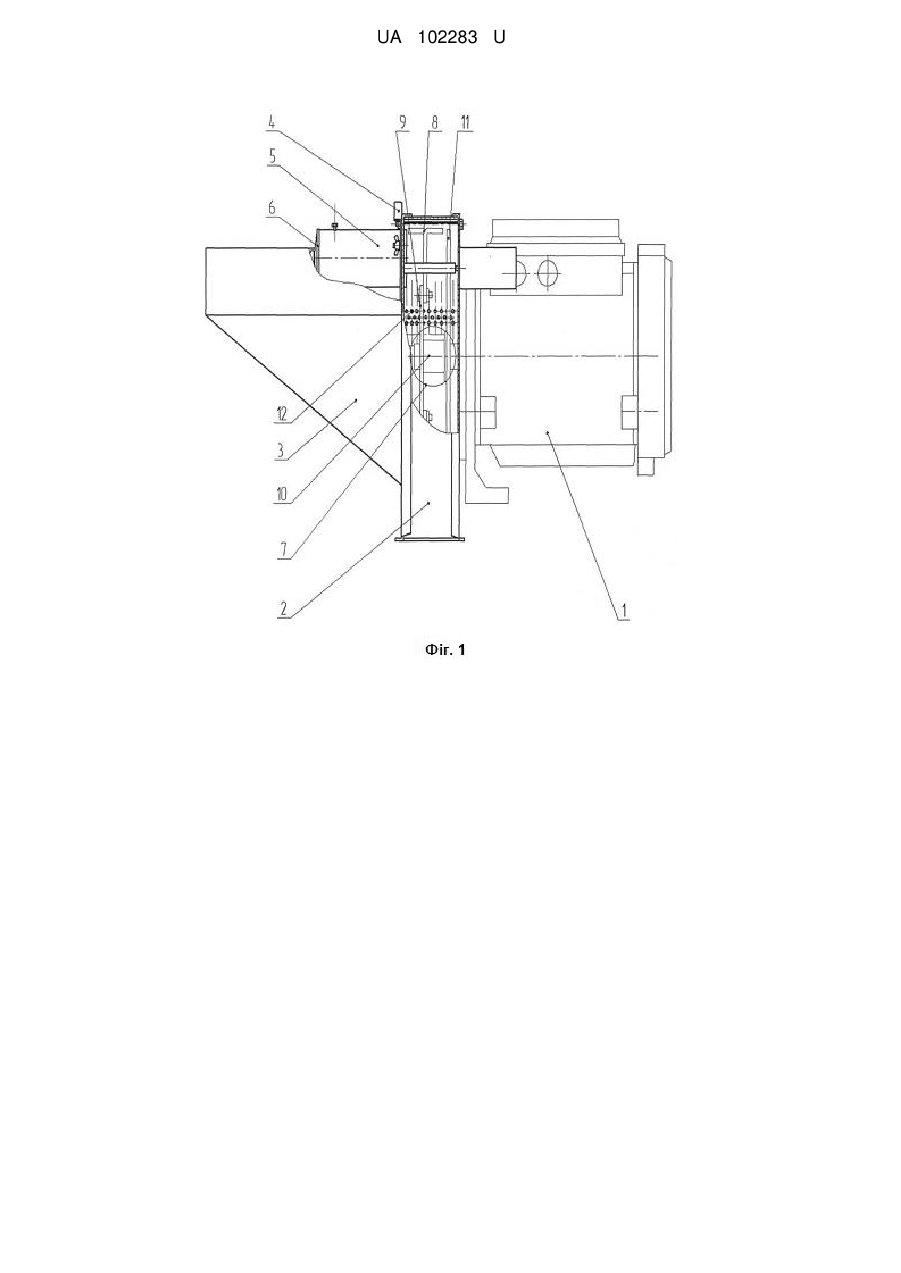

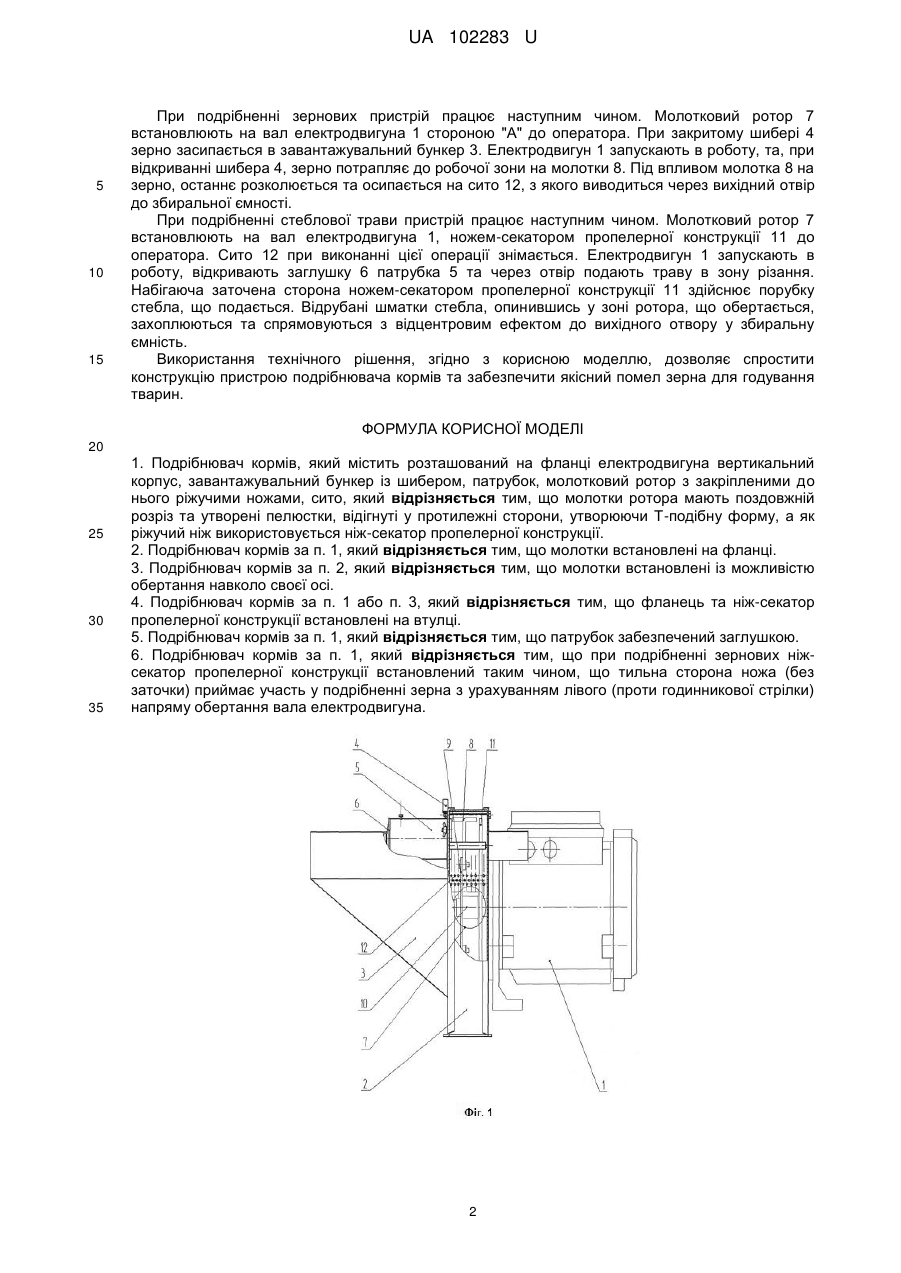

Реферат: Подрібнювач кормів, який містить розташований на фланці електродвигуна вертикальний корпус, завантажувальний бункер із шибером, патрубок, молотковий ротор з закріпленими до нього ріжучими ножами, сито, причому молотки ротора мають поздовжній розріз та утворені пелюстки, відігнуті у протилежні сторони, утворюючи Т-подібну форму, а як ріжучий ніж використовується ніж-секатор пропелерної конструкції. UA 102283 U (54) ПОДРІБНЮВАЧ КОРМІВ UA 102283 U UA 102283 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування та може бути використана для подрібнення зернових та коренеплодів у підсобних і фермерських господарствах. Відомий молотковий подрібнювач (патент на винахід Російської Федерації RU 2287371, дата подання заявки 04.04.2005, опубліковано 20.11.2006, МПК В02С 13/04), який складається з корпуса, завантажувального бункера, молоткового ротора, решета, при цьому решето виконано у вигляді сегментів, розташованих так, що радіальний зазор між сегментами решета та молотка ротора періодично зменшується за напрямком обертання ротора. Недоліком відомого подрібнювача є те, що він може використовуватися для виконання лише однієї операції подрібнення зернових. Відома кормодробарка (патент на корисну модель України UA 51050, дата подання заявки 10.02.2010, опубліковано 25.06.2010, бюл. № 12, МПК В02С 13/00), яка містить розташований на фланці електродвигуна вертикальний корпус, завантажувальний бункер із шибером, патрубок, молотковий ротор, ріжучі ножі спіралеподібної форми. У цьому пристрої реалізована можливість подрібнення різних видів сировини: зернових, кускової сировини. Недоліком даного пристрою є висока матеріалоємність конструкції, яка проявляється в тому, що молотковий ротор та ріжучі ножі розміщені в окремих камерах, вал додатково необхідно закріплювати на підшипниковому вузлі. Найбільш близьким за технічною суттю технічним результатом, що досягається, та вибраним як прототип є підрібнювач (патент на корисну модель України UA 78130, дата подання заявки 31.08.2012, опубліковано 11.03.2013, Бюл. № 5, МПК А01В 27/00, A01D 33/00, В02С 18/00), який містить розташований на фланці електродвигуна вертикальний корпус у складі передньої кришки, обичайки та задньої кришки, завантажувальний бункер із шибером, патрубок, молотковий ротор з закріпленими до ньому ріжучими ножами. Недоліком даного пристрою є висока матеріалоємність та складність конструкції ротора, внаслідок того, що ротор представляє собою молотки, встановлені у кілька рядів. В основу корисної моделі поставлена задача спрощення конструкції подрібнювача кормів, за рахунок зміни конструкції ротора пристрою. Поставлена задача вирішується тим, що в подрібнювачі кормів, який містить розташований на фланці електродвигуна вертикальний корпус, завантажувальний бункер із шибером, патрубок, молотковий ротор з закріпленими до нього ріжучими ножами, сито, відповідно до корисної моделі, що заявляється, молотки ротора мають поздовжній розріз та утворені пелюстки відігнуті у протилежні сторони, утворюючи Т-подібну форму, а як ріжучий ніж використовується ніж-секатор пропелерної конструкції. Доцільно встановлювати молотки із можливістю обертання навколо своєї осі та ніж-секатор пропелерної конструкції встановлювати разом із молотковим ротором на втулці, при цьому при подрібненні зернових ніж-секатор пропелерної конструкції встановлений таким чином, що тильна сторона ножа (без заточки) приймає участь у подрібненні зерна з урахуванням лівого (проти годинникової стрілки) напряму обертання вала електродвигуна. Патрубок може бути забезпечений заглушкою для більшої ергономічності виробу. Спрощення конструкції ротора забезпечується завдяки тому, що: молотки ротора мають Т-подібну форму, яка забезпечує помел зерна до необхідної фракції без встановлення додаткових роторів та збільшення часу помелу зерна; ніж-секатор пропелерної конструкції встановлений таким чином, що тильна сторона ножа (без заточки) приймає участь у подрібненні зерна з урахуванням лівого (проти годинникової стрілки) напряму обертання вала електродвигуна, що забезпечує додатковий помел зерна та його уламків; конструктивно ротор виконаний у вигляді блока на втулці, де з одного кінця втулки розміщений молотковий ротор, а з іншої - ніж-секатор пропелерної конструкції. Це дозволяє уникнути встановлення додаткових конструктивних елементів пристрою, наприклад другого вала або маточини. Корисна модель, що заявляється, пояснюється кресленнями, де на фіг. 1 - конструкція подрібнювача кормів із встановленим молотковим ротором та ріжучими ножами, на фіг. 2 конструкція молоткового ротора з закріпленими до нього ріжучими ножами, на фіг. 3 конструкція молоткового ротора, вид зліва. Подрібнювач кормів складається з розташованого на фланці електродвигуна 1 корпуса 2, завантажувального бункера 3 із шибером 4, патрубка 5 із заглушкою 6, молоткового ротора 7, молотки 8 якого встановлені на фланці 9. Молотковий ротор 7 встановлений на втулці 10 разом із ножем-секатором пропелерної конструкції 11. В корпусі 1 встановлено сито 12. 1 UA 102283 U 5 10 15 При подрібненні зернових пристрій працює наступним чином. Молотковий ротор 7 встановлюють на вал електродвигуна 1 стороною "А" до оператора. При закритому шибері 4 зерно засипається в завантажувальний бункер 3. Електродвигун 1 запускають в роботу, та, при відкриванні шибера 4, зерно потрапляє до робочої зони на молотки 8. Під впливом молотка 8 на зерно, останнє розколюється та осипається на сито 12, з якого виводиться через вихідний отвір до збиральної ємності. При подрібненні стеблової трави пристрій працює наступним чином. Молотковий ротор 7 встановлюють на вал електродвигуна 1, ножем-секатором пропелерної конструкції 11 до оператора. Сито 12 при виконанні цієї операції знімається. Електродвигун 1 запускають в роботу, відкривають заглушку 6 патрубка 5 та через отвір подають траву в зону різання. Набігаюча заточена сторона ножем-секатором пропелерної конструкції 11 здійснює порубку стебла, що подається. Відрубані шматки стебла, опинившись у зоні ротора, що обертається, захоплюються та спрямовуються з відцентровим ефектом до вихідного отвору у збиральну ємність. Використання технічного рішення, згідно з корисною моделлю, дозволяє спростити конструкцію пристрою подрібнювача кормів та забезпечити якісний помел зерна для годування тварин. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 1. Подрібнювач кормів, який містить розташований на фланці електродвигуна вертикальний корпус, завантажувальний бункер із шибером, патрубок, молотковий ротор з закріпленими до нього ріжучими ножами, сито, який відрізняється тим, що молотки ротора мають поздовжній розріз та утворені пелюстки, відігнуті у протилежні сторони, утворюючи Т-подібну форму, а як ріжучий ніж використовується ніж-секатор пропелерної конструкції. 2. Подрібнювач кормів за п. 1, який відрізняється тим, що молотки встановлені на фланці. 3. Подрібнювач кормів за п. 2, який відрізняється тим, що молотки встановлені із можливістю обертання навколо своєї осі. 4. Подрібнювач кормів за п. 1 або п. 3, який відрізняється тим, що фланець та ніж-секатор пропелерної конструкції встановлені на втулці. 5. Подрібнювач кормів за п. 1, який відрізняється тим, що патрубок забезпечений заглушкою. 6. Подрібнювач кормів за п. 1, який відрізняється тим, що при подрібненні зернових ніжсекатор пропелерної конструкції встановлений таким чином, що тильна сторона ножа (без заточки) приймає участь у подрібненні зерна з урахуванням лівого (проти годинникової стрілки) напряму обертання вала електродвигуна. 2 UA 102283 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
