Посудина високого тиску

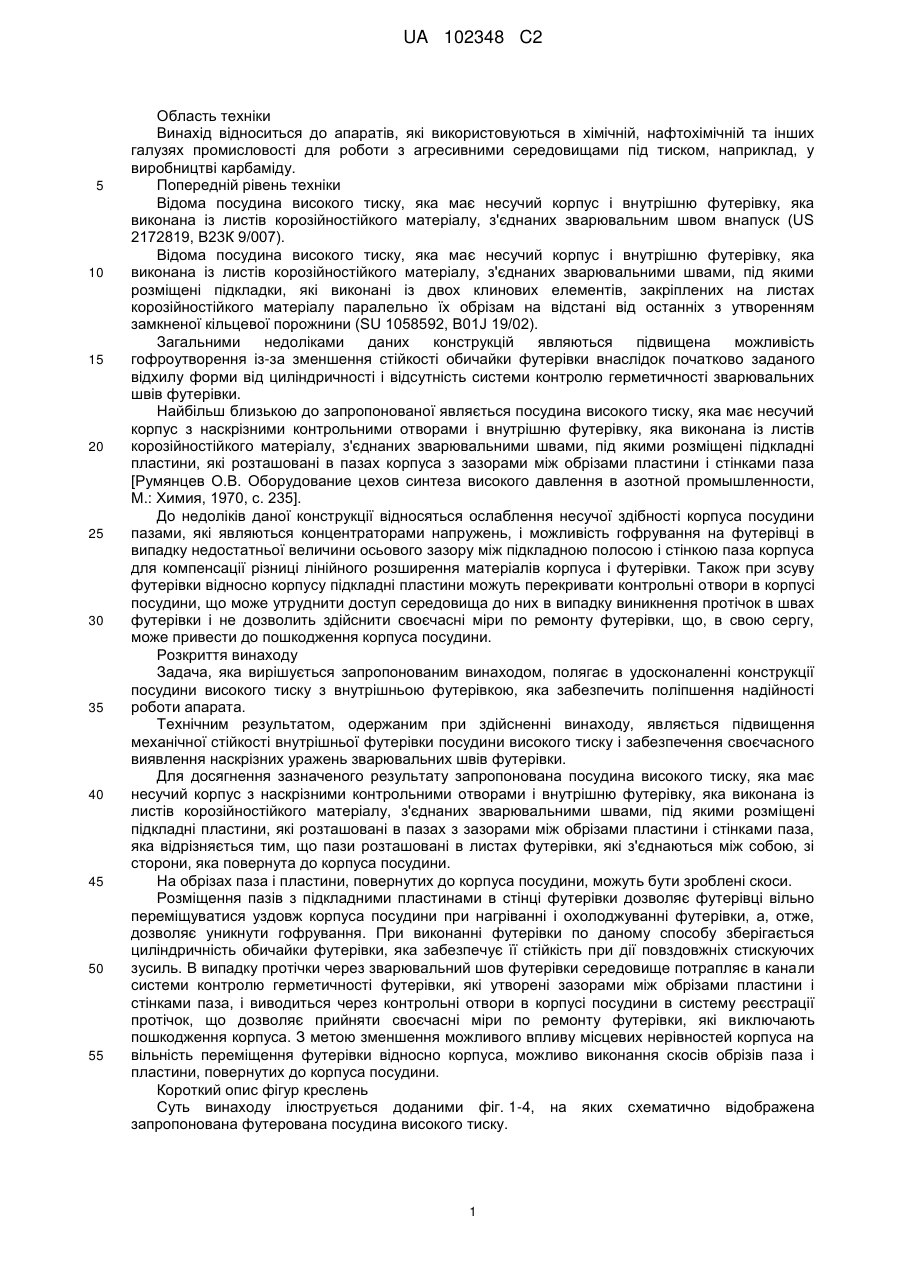

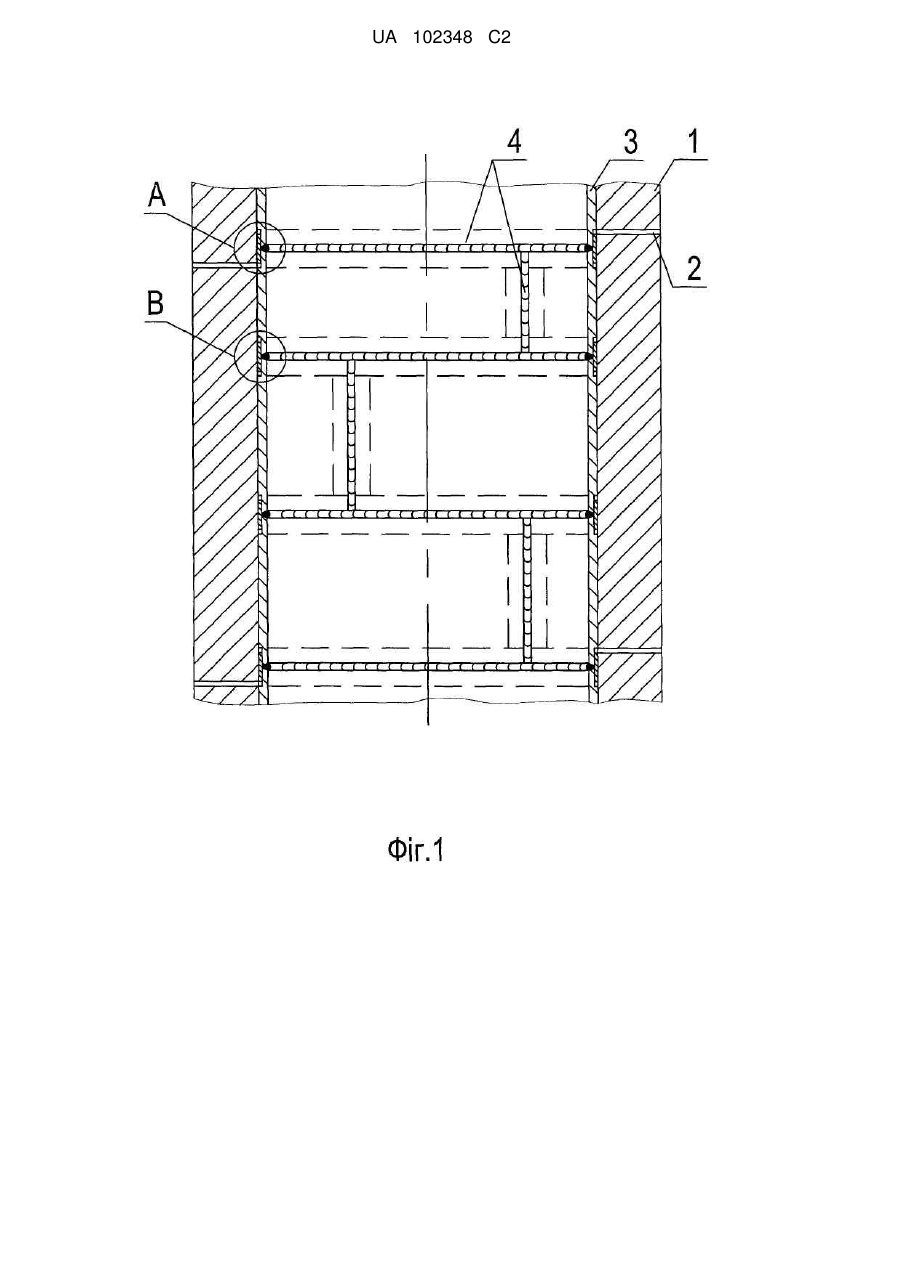

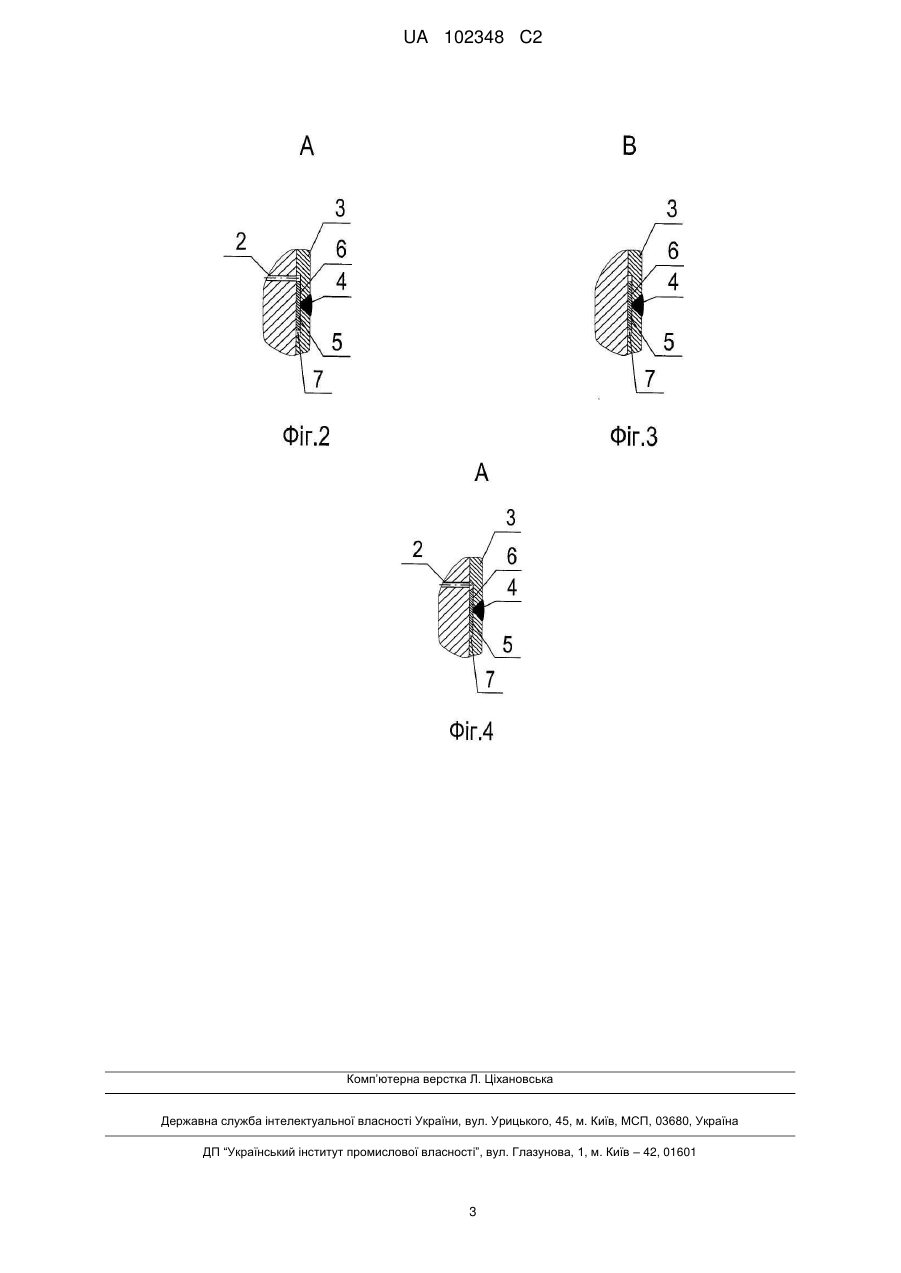

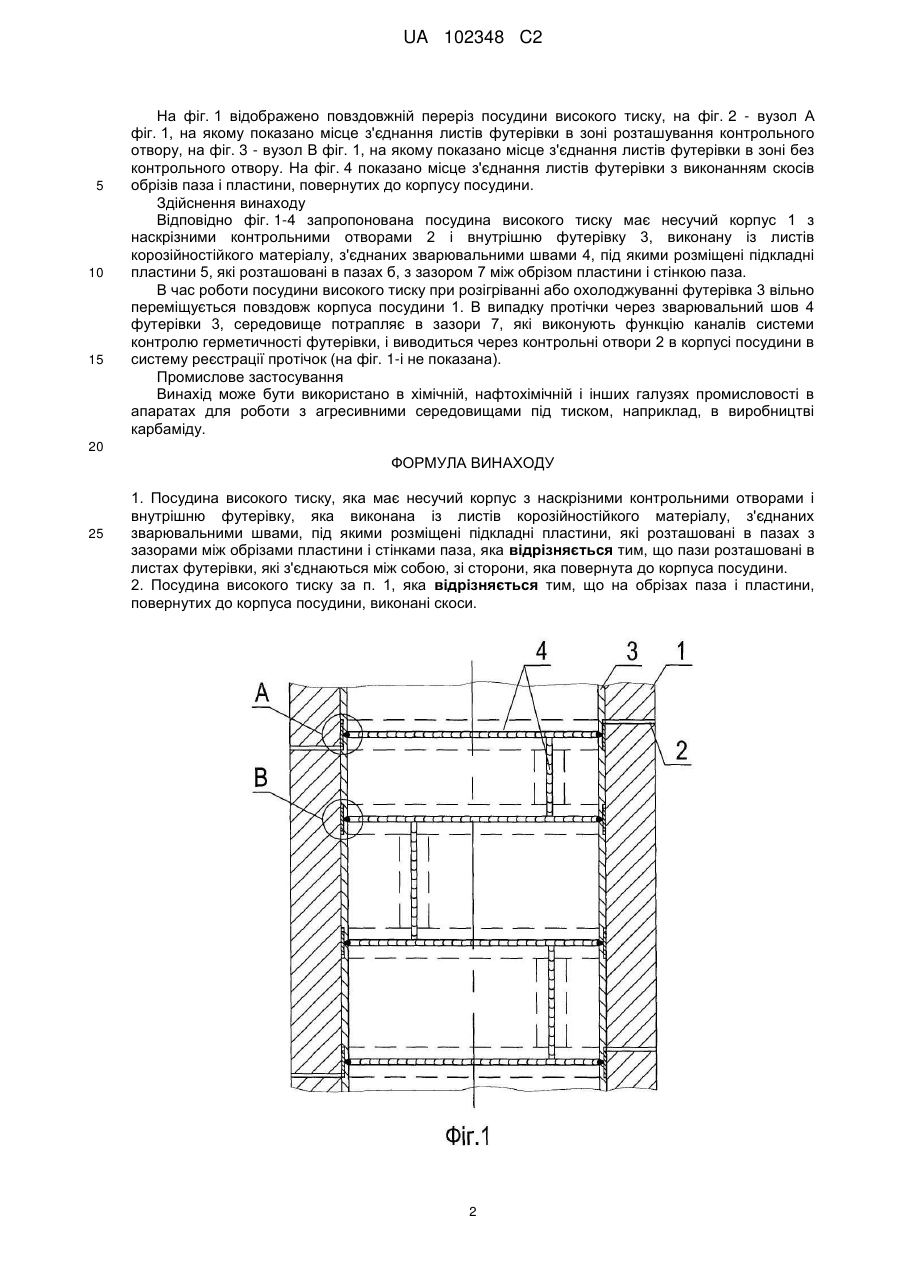

Реферат: Винахід належить до посудин, які використовуються в хімічній, нафтохімічній і інших галузях промисловості для роботи з агресивними середовищами під тиском, наприклад, у виробництві карбаміду. Посудина високого тиску має несучий корпус з наскрізними контрольними отворами і внутрішню футерівку, яка виконана із листів корозійностійкого матеріалу, з'єднаних зварювальними швами, під якими розміщені підкладні пластини, які розташовані в пазах з зазорами між обрізами пластини і стінками паза. Пази розташовані в листах футерівки, які з'єднаються між собою, зі сторони, яка повернута до корпуса посудини. UA 102348 C2 (12) UA 102348 C2 UA 102348 C2 5 10 15 20 25 30 35 40 45 50 55 Область техніки Винахід відноситься до апаратів, які використовуються в хімічній, нафтохімічній та інших галузях промисловості для роботи з агресивними середовищами під тиском, наприклад, у виробництві карбаміду. Попередній рівень техніки Відома посудина високого тиску, яка має несучий корпус і внутрішню футерівку, яка виконана із листів корозійностійкого матеріалу, з'єднаних зварювальним швом внапуск (US 2172819, В23К 9/007). Відома посудина високого тиску, яка має несучий корпус і внутрішню футерівку, яка виконана із листів корозійностійкого матеріалу, з'єднаних зварювальними швами, під якими розміщені підкладки, які виконані із двох клинових елементів, закріплених на листах корозійностійкого матеріалу паралельно їх обрізам на відстані від останніх з утворенням замкненої кільцевої порожнини (SU 1058592, B01J 19/02). Загальними недоліками даних конструкцій являються підвищена можливість гофроутворення із-за зменшення стійкості обичайки футерівки внаслідок початково заданого відхилу форми від циліндричності і відсутність системи контролю герметичності зварювальних швів футерівки. Найбільш близькою до запропонованої являється посудина високого тиску, яка має несучий корпус з наскрізними контрольними отворами і внутрішню футерівку, яка виконана із листів корозійностійкого матеріалу, з'єднаних зварювальними швами, під якими розміщені підкладні пластини, які розташовані в пазах корпуса з зазорами між обрізами пластини і стінками паза [Румянцев О.В. Оборудование цехов синтеза високого давлення в азотной промышленности, М.: Химия, 1970, с. 235]. До недоліків даної конструкції відносяться ослаблення несучої здібності корпуса посудини пазами, які являються концентраторами напружень, і можливість гофрування на футерівці в випадку недостатньої величини осьового зазору між підкладною полосою і стінкою паза корпуса для компенсації різниці лінійного розширення матеріалів корпуса і футерівки. Також при зсуву футерівки відносно корпусу підкладні пластини можуть перекривати контрольні отвори в корпусі посудини, що може утруднити доступ середовища до них в випадку виникнення протічок в швах футерівки і не дозволить здійснити своєчасні міри по ремонту футерівки, що, в свою сергу, може привести до пошкодження корпуса посудини. Розкриття винаходу Задача, яка вирішується запропонованим винаходом, полягає в удосконаленні конструкції посудини високого тиску з внутрішньою футерівкою, яка забезпечить поліпшення надійності роботи апарата. Технічним результатом, одержаним при здійсненні винаходу, являється підвищення механічної стійкості внутрішньої футерівки посудини високого тиску і забезпечення своєчасного виявлення наскрізних уражень зварювальних швів футерівки. Для досягнення зазначеного результату запропонована посудина високого тиску, яка має несучий корпус з наскрізними контрольними отворами і внутрішню футерівку, яка виконана із листів корозійностійкого матеріалу, з'єднаних зварювальними швами, під якими розміщені підкладні пластини, які розташовані в пазах з зазорами між обрізами пластини і стінками паза, яка відрізняється тим, що пази розташовані в листах футерівки, які з'єднаються між собою, зі сторони, яка повернута до корпуса посудини. На обрізах паза і пластини, повернутих до корпуса посудини, можуть бути зроблені скоси. Розміщення пазів з підкладними пластинами в стінці футерівки дозволяє футерівці вільно переміщуватися уздовж корпуса посудини при нагріванні і охолоджуванні футерівки, а, отже, дозволяє уникнути гофрування. При виконанні футерівки по даному способу зберігається циліндричність обичайки футерівки, яка забезпечує її стійкість при дії повздовжніх стискуючих зусиль. В випадку протічки через зварювальний шов футерівки середовище потрапляє в канали системи контролю герметичності футерівки, які утворені зазорами між обрізами пластини і стінками паза, і виводиться через контрольні отвори в корпусі посудини в систему реєстрації протічок, що дозволяє прийняти своєчасні міри по ремонту футерівки, які виключають пошкодження корпуса. З метою зменшення можливого впливу місцевих нерівностей корпуса на вільність переміщення футерівки відносно корпуса, можливо виконання скосів обрізів паза і пластини, повернутих до корпуса посудини. Короткий опис фігур креслень Суть винаходу ілюструється доданими фіг. 1-4, на яких схематично відображена запропонована футерована посудина високого тиску. 1 UA 102348 C2 5 10 15 На фіг. 1 відображено повздовжній переріз посудини високого тиску, на фіг. 2 - вузол А фіг. 1, на якому показано місце з'єднання листів футерівки в зоні розташування контрольного отвору, на фіг. 3 - вузол В фіг. 1, на якому показано місце з'єднання листів футерівки в зоні без контрольного отвору. На фіг. 4 показано місце з'єднання листів футерівки з виконанням скосів обрізів паза і пластини, повернутих до корпусу посудини. Здійснення винаходу Відповідно фіг. 1-4 запропонована посудина високого тиску має несучий корпус 1 з наскрізними контрольними отворами 2 і внутрішню футерівку 3, виконану із листів корозійностійкого матеріалу, з'єднаних зварювальними швами 4, під якими розміщені підкладні пластини 5, які розташовані в пазах б, з зазором 7 між обрізом пластини і стінкою паза. В час роботи посудини високого тиску при розігріванні або охолоджуванні футерівка 3 вільно переміщується повздовж корпуса посудини 1. В випадку протічки через зварювальний шов 4 футерівки 3, середовище потрапляє в зазори 7, які виконують функцію каналів системи контролю герметичності футерівки, і виводиться через контрольні отвори 2 в корпусі посудини в систему реєстрації протічок (на фіг. 1-і не показана). Промислове застосування Винахід може бути використано в хімічній, нафтохімічній і інших галузях промисловості в апаратах для роботи з агресивними середовищами під тиском, наприклад, в виробництві карбаміду. 20 ФОРМУЛА ВИНАХОДУ 25 1. Посудина високого тиску, яка має несучий корпус з наскрізними контрольними отворами і внутрішню футерівку, яка виконана із листів корозійностійкого матеріалу, з'єднаних зварювальними швами, під якими розміщені підкладні пластини, які розташовані в пазах з зазорами між обрізами пластини і стінками паза, яка відрізняється тим, що пази розташовані в листах футерівки, які з'єднаються між собою, зі сторони, яка повернута до корпуса посудини. 2. Посудина високого тиску за п. 1, яка відрізняється тим, що на обрізах паза і пластини, повернутих до корпуса посудини, виконані скоси. 2 UA 102348 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
