Спосіб деамонізації конденсатів цукрового виробництва

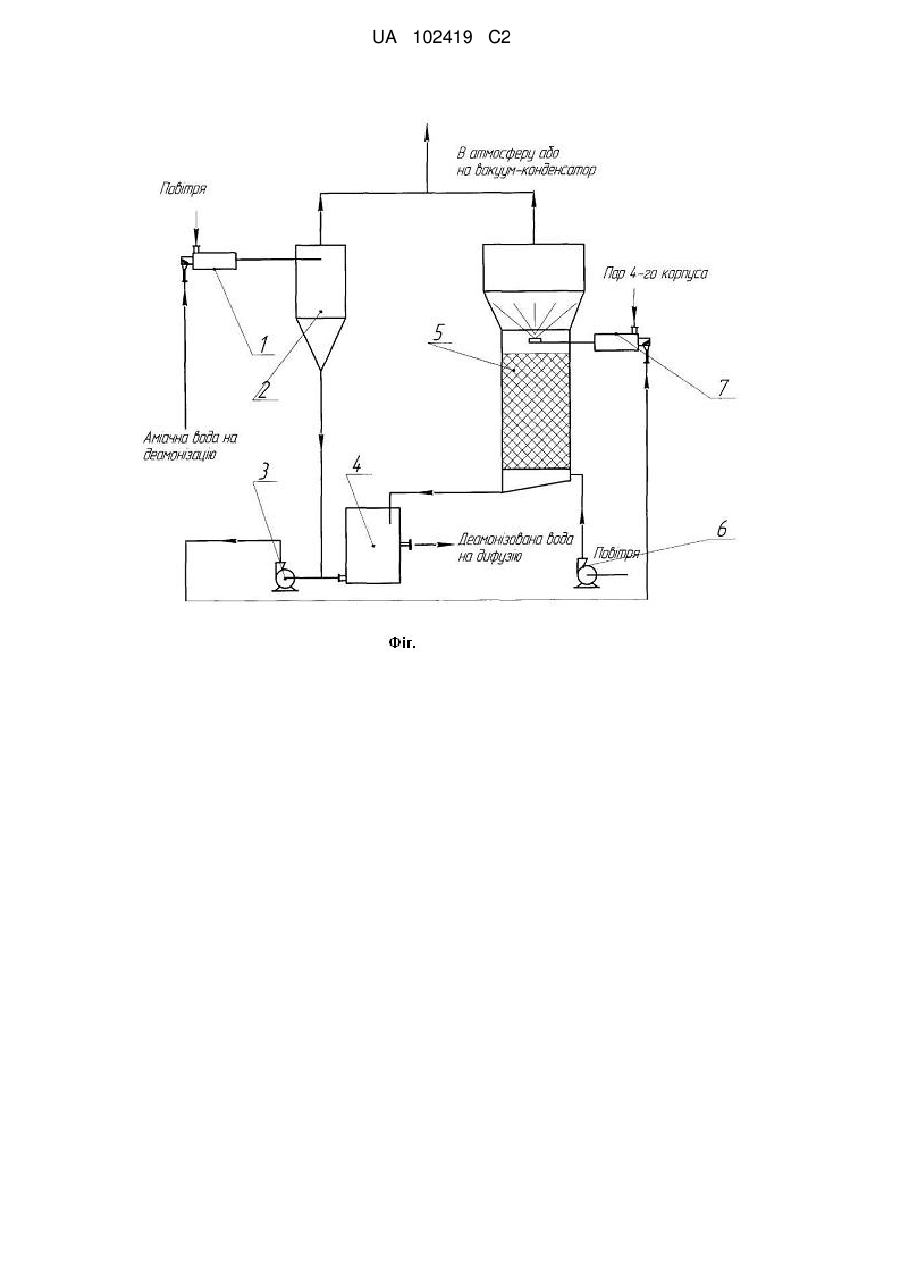

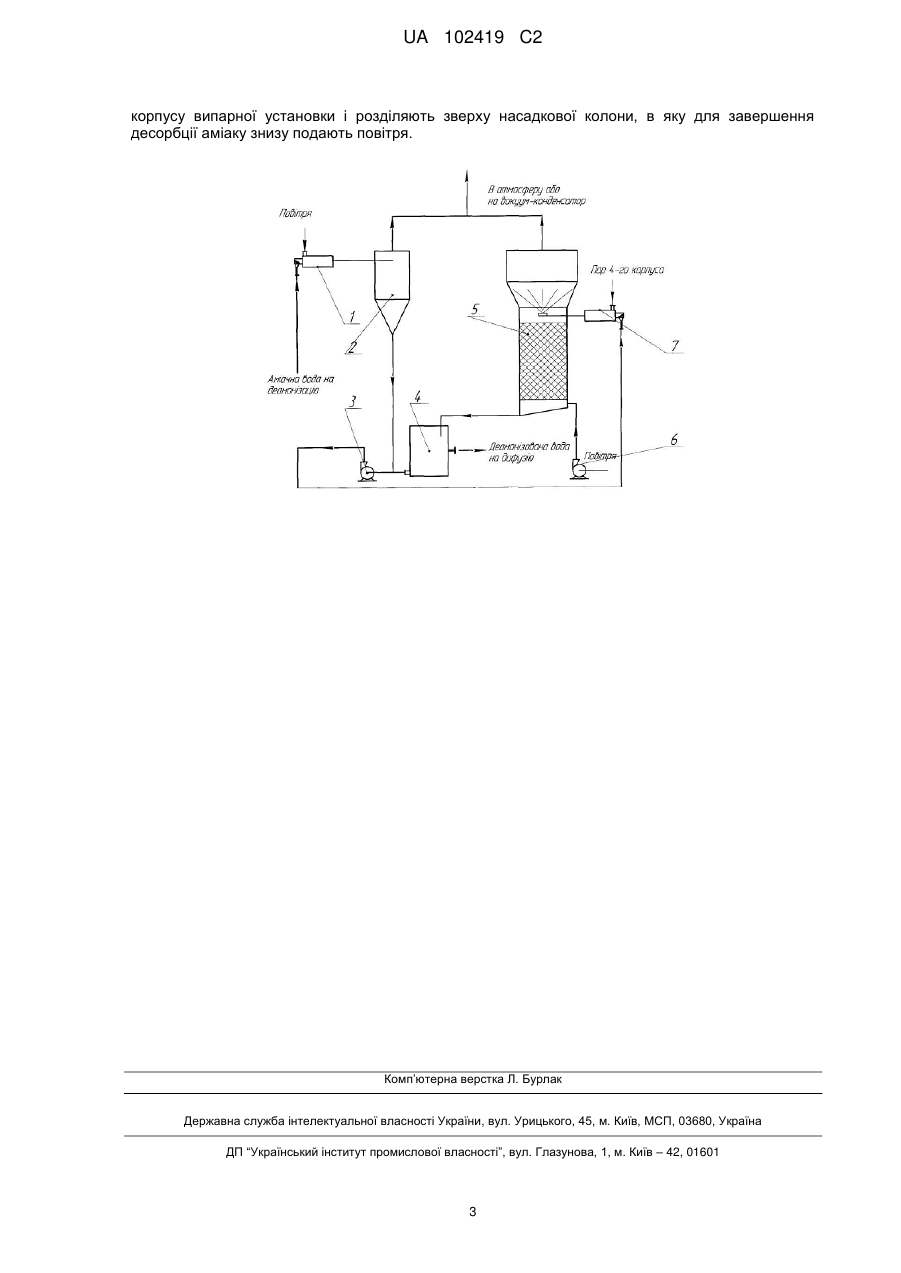

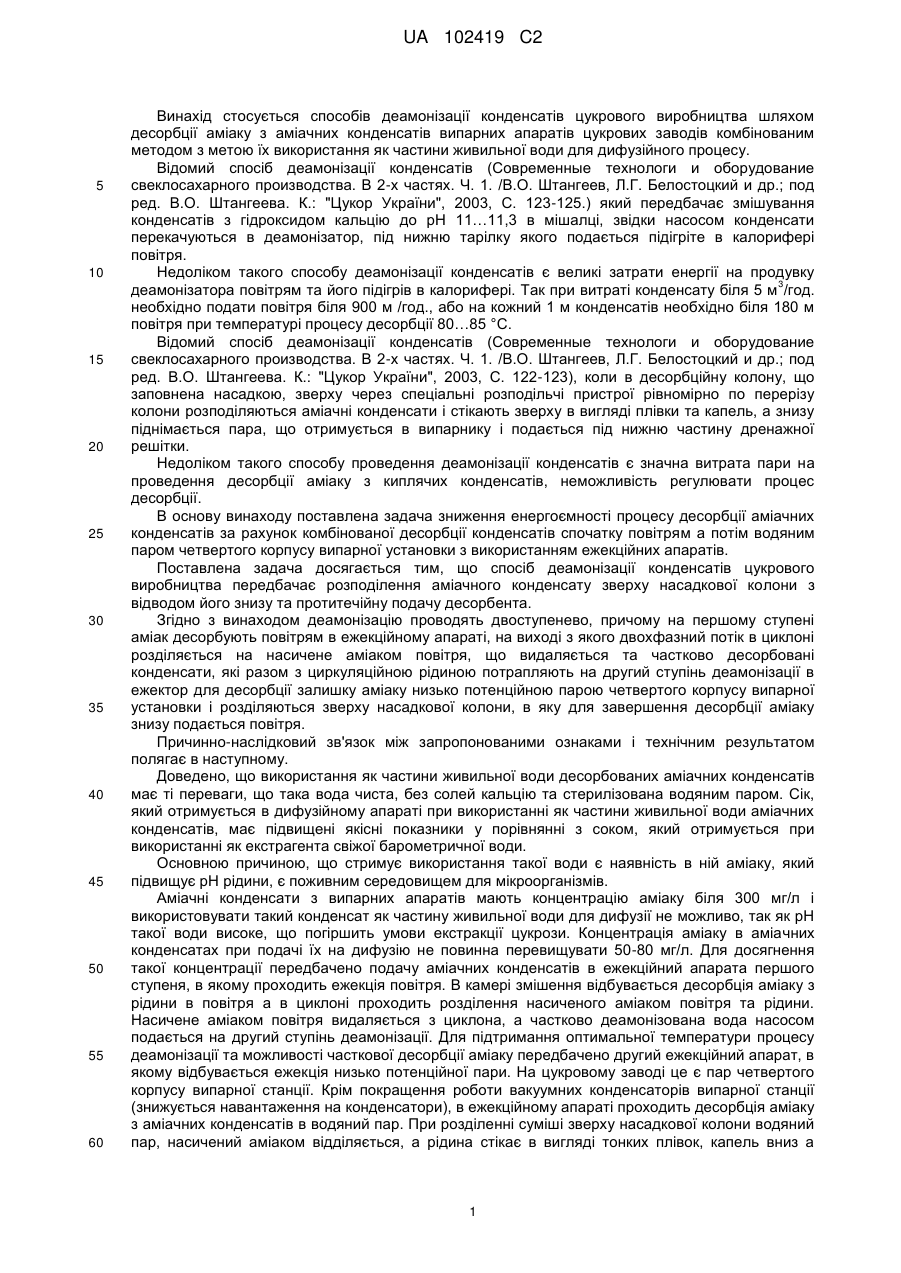

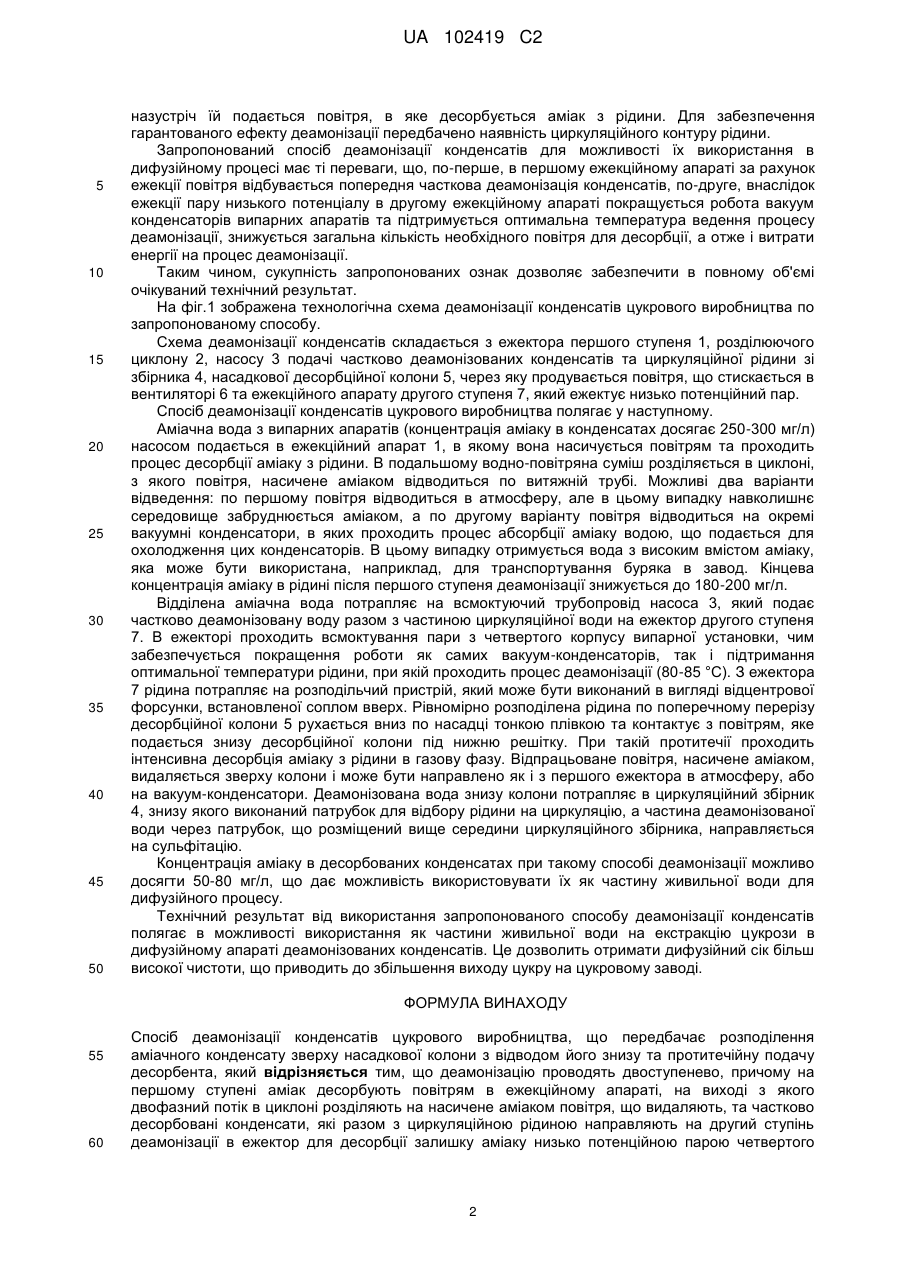

Реферат: Винахід належить до способу деамонізації конденсатів цукрового виробництва шляхом десорбції аміаку з аміачних конденсатів випарних апаратів цукрових заводів комбінованим методом з метою їх використання як частини живильної води для дифузійного процесу. Спосіб деамонізації конденсатів цукрового виробництва передбачає розподілення аміачного конденсату зверху насадкової колони з відводом його знизу та протитечійну подачу десорбента фільтрованої рідини, та відведення фільтрату і суспензії. Деамонізацію проводять двоступенево, причому на першому ступені аміак десорбують повітрям в ежекційному апараті, на виході з якого двохфазний потік в циклоні розділяють на насичене аміаком повітря, що видаляють та частково десорбовані конденсати, які разом з циркуляційною рідиною направляють на другий ступінь деамонізації в ежектор для десорбції залишку аміаку низько потенційною парою четвертого корпусу випарної установки і розділяють зверху насадкової колони, в яку для завершення десорбції аміаку знизу подають повітря. UA 102419 C2 (12) UA 102419 C2 UA 102419 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується способів деамонізації конденсатів цукрового виробництва шляхом десорбції аміаку з аміачних конденсатів випарних апаратів цукрових заводів комбінованим методом з метою їх використання як частини живильної води для дифузійного процесу. Відомий спосіб деамонізації конденсатів (Современные технологи и оборудование свеклосахарного производства. В 2-х частях. Ч. 1. /В.О. Штангеев, Л.Г. Белостоцкий и др.; под ред. В.О. Штангеева. К.: "Цукор України", 2003, С. 123-125.) який передбачає змішування конденсатів з гідроксидом кальцію до рН 11…11,3 в мішалці, звідки насосом конденсати перекачуються в деамонізатор, під нижню тарілку якого подається підігріте в калорифері повітря. Недоліком такого способу деамонізації конденсатів є великі затрати енергії на продувку 3 деамонізатора повітрям та його підігрів в калорифері. Так при витраті конденсату біля 5 м /год. необхідно подати повітря біля 900 м /год., або на кожний 1 м конденсатів необхідно біля 180 м повітря при температурі процесу десорбції 80…85 °C. Відомий спосіб деамонізації конденсатів (Современные технологи и оборудование свеклосахарного производства. В 2-х частях. Ч. 1. /В.О. Штангеев, Л.Г. Белостоцкий и др.; под ред. В.О. Штангеева. К.: "Цукор України", 2003, С. 122-123), коли в десорбційну колону, що заповнена насадкою, зверху через спеціальні розподільчі пристрої рівномірно по перерізу колони розподіляються аміачні конденсати і стікають зверху в вигляді плівки та капель, а знизу піднімається пара, що отримується в випарнику і подається під нижню частину дренажної решітки. Недоліком такого способу проведення деамонізації конденсатів є значна витрата пари на проведення десорбції аміаку з киплячих конденсатів, неможливість регулювати процес десорбції. В основу винаходу поставлена задача зниження енергоємності процесу десорбції аміачних конденсатів за рахунок комбінованої десорбції конденсатів спочатку повітрям а потім водяним паром четвертого корпусу випарної установки з використанням ежекційних апаратів. Поставлена задача досягається тим, що спосіб деамонізації конденсатів цукрового виробництва передбачає розподілення аміачного конденсату зверху насадкової колони з відводом його знизу та протитечійну подачу десорбента. Згідно з винаходом деамонізацію проводять двоступенево, причому на першому ступені аміак десорбують повітрям в ежекційному апараті, на виході з якого двохфазний потік в циклоні розділяється на насичене аміаком повітря, що видаляється та частково десорбовані конденсати, які разом з циркуляційною рідиною потрапляють на другий ступінь деамонізації в ежектор для десорбції залишку аміаку низько потенційною парою четвертого корпусу випарної установки і розділяються зверху насадкової колони, в яку для завершення десорбції аміаку знизу подається повітря. Причинно-наслідковий зв'язок між запропонованими ознаками і технічним результатом полягає в наступному. Доведено, що використання як частини живильної води десорбованих аміачних конденсатів має ті переваги, що така вода чиста, без солей кальцію та стерилізована водяним паром. Сік, який отримується в дифузійному апараті при використанні як частини живильної води аміачних конденсатів, має підвищені якісні показники у порівнянні з соком, який отримується при використанні як екстрагента свіжої барометричної води. Основною причиною, що стримує використання такої води є наявність в ній аміаку, який підвищує рН рідини, є поживним середовищем для мікроорганізмів. Аміачні конденсати з випарних апаратів мають концентрацію аміаку біля 300 мг/л і використовувати такий конденсат як частину живильної води для дифузії не можливо, так як рН такої води високе, що погіршить умови екстракції цукрози. Концентрація аміаку в аміачних конденсатах при подачі їх на дифузію не повинна перевищувати 50-80 мг/л. Для досягнення такої концентрації передбачено подачу аміачних конденсатів в ежекційний апарата першого ступеня, в якому проходить ежекція повітря. В камері змішення відбувається десорбція аміаку з рідини в повітря а в циклоні проходить розділення насиченого аміаком повітря та рідини. Насичене аміаком повітря видаляється з циклона, а частково деамонізована вода насосом подається на другий ступінь деамонізації. Для підтримання оптимальної температури процесу деамонізації та можливості часткової десорбції аміаку передбачено другий ежекційний апарат, в якому відбувається ежекція низько потенційної пари. На цукровому заводі це є пар четвертого корпусу випарної станції. Крім покращення роботи вакуумних конденсаторів випарної станції (знижується навантаження на конденсатори), в ежекційному апараті проходить десорбція аміаку з аміачних конденсатів в водяний пар. При розділенні суміші зверху насадкової колони водяний пар, насичений аміаком відділяється, а рідина стікає в вигляді тонких плівок, капель вниз а 1 UA 102419 C2 5 10 15 20 25 30 35 40 45 50 назустріч їй подається повітря, в яке десорбується аміак з рідини. Для забезпечення гарантованого ефекту деамонізації передбачено наявність циркуляційного контуру рідини. Запропонований спосіб деамонізації конденсатів для можливості їх використання в дифузійному процесі має ті переваги, що, по-перше, в першому ежекційному апараті за рахунок ежекції повітря відбувається попередня часткова деамонізація конденсатів, по-друге, внаслідок ежекції пару низького потенціалу в другому ежекційному апараті покращується робота вакуум конденсаторів випарних апаратів та підтримується оптимальна температура ведення процесу деамонізації, знижується загальна кількість необхідного повітря для десорбції, а отже і витрати енергії на процес деамонізації. Таким чином, сукупність запропонованих ознак дозволяє забезпечити в повному об'ємі очікуваний технічний результат. На фіг.1 зображена технологічна схема деамонізації конденсатів цукрового виробництва по запропонованому способу. Схема деамонізації конденсатів складається з ежектора першого ступеня 1, розділюючого циклону 2, насосу 3 подачі частково деамонізованих конденсатів та циркуляційної рідини зі збірника 4, насадкової десорбційної колони 5, через яку продувається повітря, що стискається в вентиляторі 6 та ежекційного апарату другого ступеня 7, який ежектує низько потенційний пар. Спосіб деамонізації конденсатів цукрового виробництва полягає у наступному. Аміачна вода з випарних апаратів (концентрація аміаку в конденсатах досягає 250-300 мг/л) насосом подається в ежекційний апарат 1, в якому вона насичується повітрям та проходить процес десорбції аміаку з рідини. В подальшому водно-повітряна суміш розділяється в циклоні, з якого повітря, насичене аміаком відводиться по витяжній трубі. Можливі два варіанти відведення: по першому повітря відводиться в атмосферу, але в цьому випадку навколишнє середовище забруднюється аміаком, а по другому варіанту повітря відводиться на окремі вакуумні конденсатори, в яких проходить процес абсорбції аміаку водою, що подається для охолодження цих конденсаторів. В цьому випадку отримується вода з високим вмістом аміаку, яка може бути використана, наприклад, для транспортування буряка в завод. Кінцева концентрація аміаку в рідині після першого ступеня деамонізації знижується до 180-200 мг/л. Відділена аміачна вода потрапляє на всмоктуючий трубопровід насоса 3, який подає частково деамонізовану воду разом з частиною циркуляційної води на ежектор другого ступеня 7. В ежекторі проходить всмоктування пари з четвертого корпусу випарної установки, чим забезпечується покращення роботи як самих вакуум-конденсаторів, так і підтримання оптимальної температури рідини, при якій проходить процес деамонізації (80-85 °C). З ежектора 7 рідина потрапляє на розподільчий пристрій, який може бути виконаний в вигляді відцентрової форсунки, встановленої соплом вверх. Рівномірно розподілена рідина по поперечному перерізу десорбційної колони 5 рухається вниз по насадці тонкою плівкою та контактує з повітрям, яке подається знизу десорбційної колони під нижню решітку. При такій протитечії проходить інтенсивна десорбція аміаку з рідини в газову фазу. Відпрацьоване повітря, насичене аміаком, видаляється зверху колони і може бути направлено як і з першого ежектора в атмосферу, або на вакуум-конденсатори. Деамонізована вода знизу колони потрапляє в циркуляційний збірник 4, знизу якого виконаний патрубок для відбору рідини на циркуляцію, а частина деамонізованої води через патрубок, що розміщений вище середини циркуляційного збірника, направляється на сульфітацію. Концентрація аміаку в десорбованих конденсатах при такому способі деамонізації можливо досягти 50-80 мг/л, що дає можливість використовувати їх як частину живильної води для дифузійного процесу. Технічний результат від використання запропонованого способу деамонізації конденсатів полягає в можливості використання як частини живильної води на екстракцію цукрози в дифузійному апараті деамонізованих конденсатів. Це дозволить отримати дифузійний сік більш високої чистоти, що приводить до збільшення виходу цукру на цукровому заводі. ФОРМУЛА ВИНАХОДУ 55 60 Спосіб деамонізації конденсатів цукрового виробництва, що передбачає розподілення аміачного конденсату зверху насадкової колони з відводом його знизу та протитечійну подачу десорбента, який відрізняється тим, що деамонізацію проводять двоступенево, причому на першому ступені аміак десорбують повітрям в ежекційному апараті, на виході з якого двофазний потік в циклоні розділяють на насичене аміаком повітря, що видаляють, та частково десорбовані конденсати, які разом з циркуляційною рідиною направляють на другий ступінь деамонізації в ежектор для десорбції залишку аміаку низько потенційною парою четвертого 2 UA 102419 C2 корпусу випарної установки і розділяють зверху насадкової колони, в яку для завершення десорбції аміаку знизу подають повітря. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
