Пристрій для транспортування і очистки коренебульбоплодів

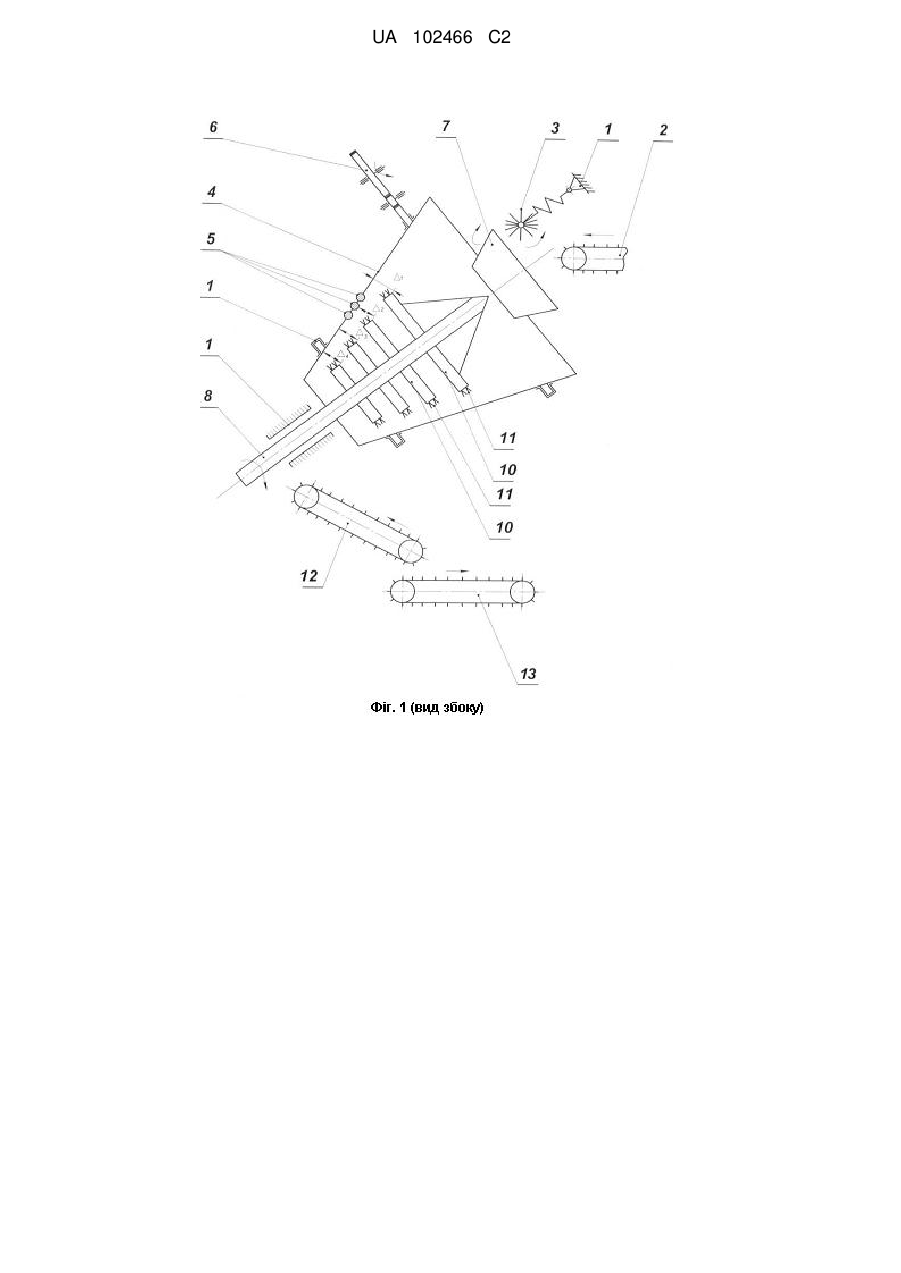

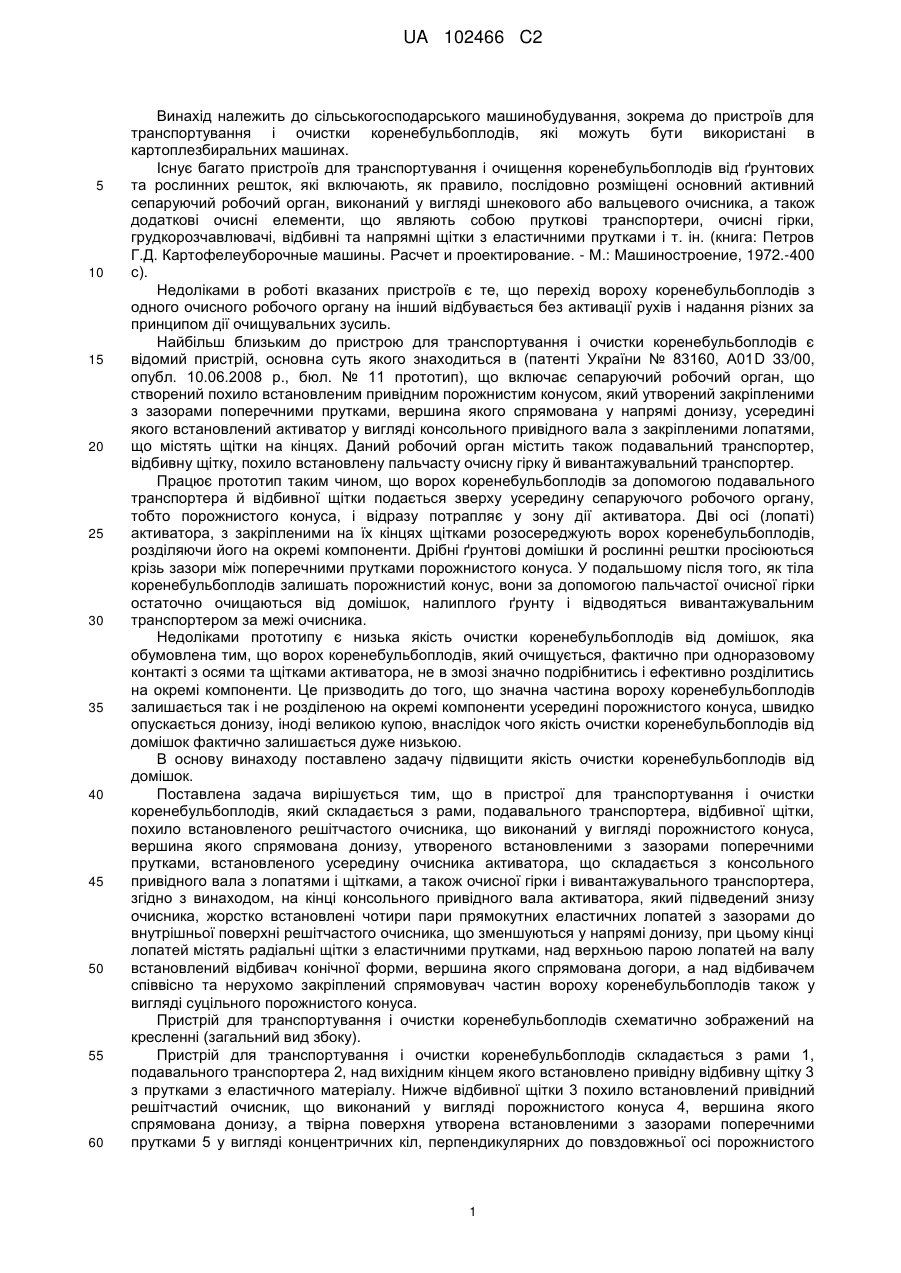

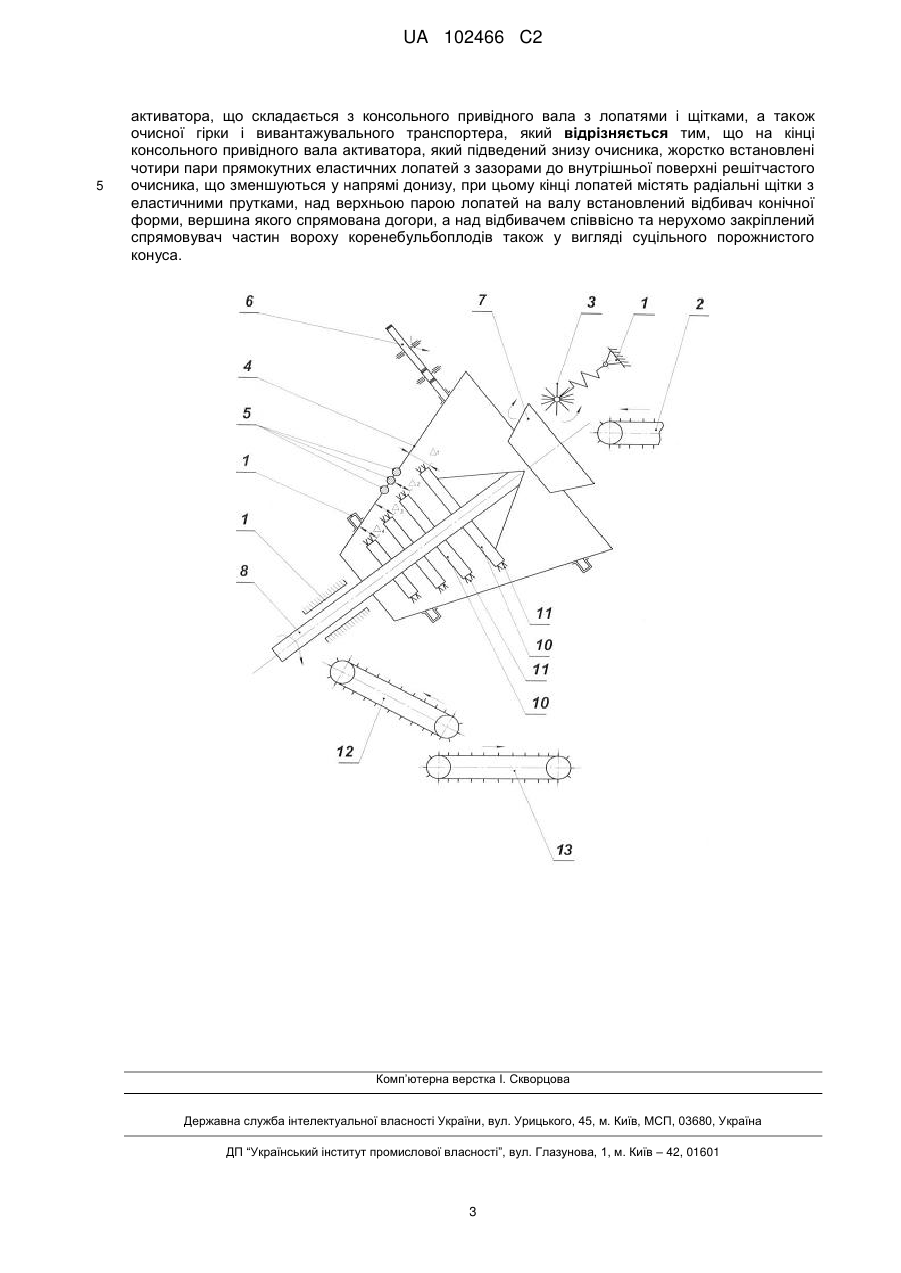

Реферат: Пристрій для транспортування і очистки коренебульбоплодів складається з рами, подавального транспортера, відбивної щітки, похило встановленого решітчастого очисника, що виконаний у вигляді порожнистого конуса, вершина якого спрямована донизу, утвореного встановленими з зазорами поперечними прутками, встановленого усередину очисника активатора, що складається з консольного привідного вала з лопатями і щітками, а також очисної гірки і вивантажувального транспортера. Згідно з винаходом, на кінці консольного привідного вала активатора, який підведений знизу очисника, жорстко встановлені чотири пари прямокутних еластичних лопатей з зазорами до внутрішньої поверхні решітчастого очисника, що зменшуються у напрямі донизу, при цьому кінці лопатей містять радіальні щітки з еластичними прутками, над верхньою парою лопатей на валу встановлений відбивач конічної форми, вершина якого спрямована догори, а над відбивачем співвісно та нерухомо закріплений спрямовувач частин вороху коренебульбоплодів також у вигляді суцільного порожнистого конуса. UA 102466 C2 (12) UA 102466 C2 UA 102466 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування і очистки коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Існує багато пристроїв для транспортування і очищення коренебульбоплодів від ґрунтових та рослинних решток, які включають, як правило, послідовно розміщені основний активний сепаруючий робочий орган, виконаний у вигляді шнекового або вальцевого очисника, а також додаткові очисні елементи, що являють собою пруткові транспортери, очисні гірки, грудкорозчавлювачі, відбивні та напрямні щітки з еластичними прутками і т. ін. (книга: Петров Г.Д. Картофелеуборочные машины. Расчет и проектирование. - М.: Машиностроение, 1972.-400 с). Недоліками в роботі вказаних пристроїв є те, що перехід вороху коренебульбоплодів з одного очисного робочого органу на інший відбувається без активації рухів і надання різних за принципом дії очищувальних зусиль. Найбільш близьким до пристрою для транспортування і очистки коренебульбоплодів є відомий пристрій, основна суть якого знаходиться в (патенті України № 83160, А01D 33/00, опубл. 10.06.2008 р., бюл. № 11 прототип), що включає сепаруючий робочий орган, що створений похило встановленим привідним порожнистим конусом, який утворений закріпленими з зазорами поперечними прутками, вершина якого спрямована у напрямі донизу, усередині якого встановлений активатор у вигляді консольного привідного вала з закріпленими лопатями, що містять щітки на кінцях. Даний робочий орган містить також подавальний транспортер, відбивну щітку, похило встановлену пальчасту очисну гірку й вивантажувальний транспортер. Працює прототип таким чином, що ворох коренебульбоплодів за допомогою подавального транспортера й відбивної щітки подається зверху усередину сепаруючого робочого органу, тобто порожнистого конуса, і відразу потрапляє у зону дії активатора. Дві осі (лопаті) активатора, з закріпленими на їх кінцях щітками розосереджують ворох коренебульбоплодів, розділяючи його на окремі компоненти. Дрібні ґрунтові домішки й рослинні рештки просіюються крізь зазори між поперечними прутками порожнистого конуса. У подальшому після того, як тіла коренебульбоплодів залишать порожнистий конус, вони за допомогою пальчастої очисної гірки остаточно очищаються від домішок, налиплого ґрунту і відводяться вивантажувальним транспортером за межі очисника. Недоліками прототипу є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох коренебульбоплодів, який очищується, фактично при одноразовому контакті з осями та щітками активатора, не в змозі значно подрібнитись і ефективно розділитись на окремі компоненти. Це призводить до того, що значна частина вороху коренебульбоплодів залишається так і не розділеною на окремі компоненти усередині порожнистого конуса, швидко опускається донизу, іноді великою купою, внаслідок чого якість очистки коренебульбоплодів від домішок фактично залишається дуже низькою. В основу винаходу поставлено задачу підвищити якість очистки коренебульбоплодів від домішок. Поставлена задача вирішується тим, що в пристрої для транспортування і очистки коренебульбоплодів, який складається з рами, подавального транспортера, відбивної щітки, похило встановленого решітчастого очисника, що виконаний у вигляді порожнистого конуса, вершина якого спрямована донизу, утвореного встановленими з зазорами поперечними прутками, встановленого усередину очисника активатора, що складається з консольного привідного вала з лопатями і щітками, а також очисної гірки і вивантажувального транспортера, згідно з винаходом, на кінці консольного привідного вала активатора, який підведений знизу очисника, жорстко встановлені чотири пари прямокутних еластичних лопатей з зазорами до внутрішньої поверхні решітчастого очисника, що зменшуються у напрямі донизу, при цьому кінці лопатей містять радіальні щітки з еластичними прутками, над верхньою парою лопатей на валу встановлений відбивач конічної форми, вершина якого спрямована догори, а над відбивачем співвісно та нерухомо закріплений спрямовувач частин вороху коренебульбоплодів також у вигляді суцільного порожнистого конуса. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на кресленні (загальний вид збоку). Пристрій для транспортування і очистки коренебульбоплодів складається з рами 1, подавального транспортера 2, над вихідним кінцем якого встановлено привідну відбивну щітку 3 з прутками з еластичного матеріалу. Нижче відбивної щітки 3 похило встановлений привідний решітчастий очисник, що виконаний у вигляді порожнистого конуса 4, вершина якого спрямована донизу, а твірна поверхня утворена встановленими з зазорами поперечними прутками 5 у вигляді концентричних кіл, перпендикулярних до повздовжньої осі порожнистого 1 UA 102466 C2 5 10 15 20 25 30 35 40 45 50 55 60 конуса 4. Порожнистий конус 4 встановлений на рамі 1 поворотним і зв'язаний з приводом 6 його в обертальний рух з певною кутовою швидкістю. Зверху порожнистого конуса 4 співвісно з ним та нерухомо закріплений спрямовувач 7 частин вороху коренебульбоплодів, виконаний також у вигляді суцільного порожнистого конуса. Усередину решітчастого очисника, тобто порожнистого конуса 4, підведений знизу активатор, що складається з консольного привідного вала 8, на кінці якого встановлений відбивач 9 конічної форми, вершина якого спрямована догори і фактично підведена до нижньої частини спрямовувача 7. Напрямки обертальних рухів привідного вала 8 і порожнистого конуса 4 протилежні. На валу 8, нижче відбивача 9, 4 жорстко закріплені чотири пари прямокутних еластичних лопатей 10, кінці яких мають зазори 1, 2, 3 і 4 до внутрішньої поверхні решітчастого очисника, тобто до внутрішньої поверхні порожнистого конуса 4. При цьому, вказані зазори 1, 2, 3 і 4 зменшуються у напрямі донизу (тобто 1>2>3>4), а кінці лопатей 10, крім того, містять радіально розташовані щітки 11, утворені еластичними прутками. Знизу порожнистого конуса 4, під вихідним його отвором, похило розташована пальчаста очисна гірка 12, а під її нижній кінець підведений вивантажувальний транспортер 13. Напрямки руху потоку коренебульбоплодів і обертальних рухів робочих органів пристрою показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подавального транспортера 2. Еластичні прутки відбивної щітки 3, яка встановлена на рамі 1, частково подрібнюють ворох і направляють його спочатку усередину спрямовувача 7. Оскільки останній має форму суцільного порожнистого конуса, то він спрямовує частини вороху коренебульбоплодів саме на вершину поверхні відбивача 9 конічної форми, вершина якого спрямована догори і фактично підведена до нижньої частини спрямовувача 7. Це дозволяє частинам вороху не відразу падати донизу усередині порожнистого конуса 4, а деякий час розосереджуватись і більш рівномірно (більш рівномірними порціями) потрапляти на внутрішню поверхню, що утворена прутками 5. Опинившись усередині похило встановленого порожнистого конуса 4, який, завдяки приводу 6, здійснює обертальний рух, а тому частини вороху коренебульбоплодів, при загальному русі донизу під дією власної ваги, ще й залучаються в обертальний рух. В цілому це призводить до ковзання частин вороху по поперечним пруткам 5 порожнистого конуса 4 і дрібні ґрунтові домішки і рослинні рештки проходять крізь зазори між прутками 5 і залишають межі пристрою. Однак, значна частина вороху коренебульбоплодів потрапляє у зону дії активатора, тобто вона захоплюється парами прямокутних еластичних лопатей 10, які примусово протягують її усередині порожнистого конуса 4. А, оскільки, конус 4 і вал 8 разом з лопатями 10 обертаються у протилежних напрямах, то це не тільки значно інтенсифікує процес очищення коренебульбоплодів від ґрунтових домішок та рослинних решток, але й забезпечує інтенсивне обертання тіл коренебульбоплодів навколо власних осей, що забезпечує їх якісне очищення від налиплого ґрунту. Крім того, оскільки на кінцях лопатей 10, містяться радіально розташовані щітки 11, утворені еластичними прутками, то вони допомагають обертанню тіл коренебульбоплодів і їх очищенню від налиплого ґрунту. Завдяки тому, що кінці пар прямокутних еластичних лопатей 10 мають зазори 1, 2, 3 і 4 до внутрішньої поверхні порожнистого конуса 4, та при цьому, вказані зазори 1, 2, 3 і 4 зменшуються у напрямі донизу (1>2>3>4), то остаточне просування донизу відбувається тільки для тіл коренебульбоплодів. Ґрунтові домішки й рослинні рештки примусово виштовхуються кінцями лопатей 10 і радіально розташованими щітками 11. Рухаючись таким чином коренебульбоплоди досягають вихідного отвору порожнистого конуса 4 і падають на полотно похило встановленої пальчастої очисної гірки 12, де вони повністю очищені скочуються донизу і потрапляють на вивантажувальний транспортер 13, а домішки, які ще залишились, полотном пальчастої очисної гірки 12 виносяться через її верхню частину за межі очисника. Кутові швидкості обертання порожнистого конуса 4 та привідного вала 8 активатора повинні враховувати кількість вороху коренебульбоплодів, що подається на очистку, його забруднення домішками тощо. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 15-20 %. ФОРМУЛА ВИНАХОДУ Пристрій для транспортування і очистки коренебульбоплодів, який складається з рами, подавального транспортера, відбивної щітки, похило встановленого решітчастого очисника, що виконаний у вигляді порожнистого конуса, вершина якого спрямована донизу, утвореного встановленими з зазорами поперечними прутками, встановленого усередину очисника 2 UA 102466 C2 5 активатора, що складається з консольного привідного вала з лопатями і щітками, а також очисної гірки і вивантажувального транспортера, який відрізняється тим, що на кінці консольного привідного вала активатора, який підведений знизу очисника, жорстко встановлені чотири пари прямокутних еластичних лопатей з зазорами до внутрішньої поверхні решітчастого очисника, що зменшуються у напрямі донизу, при цьому кінці лопатей містять радіальні щітки з еластичними прутками, над верхньою парою лопатей на валу встановлений відбивач конічної форми, вершина якого спрямована догори, а над відбивачем співвісно та нерухомо закріплений спрямовувач частин вороху коренебульбоплодів також у вигляді суцільного порожнистого конуса. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
