Система приготування омагніченої в електромагнітних полях води та розчинів і сполук на її основі

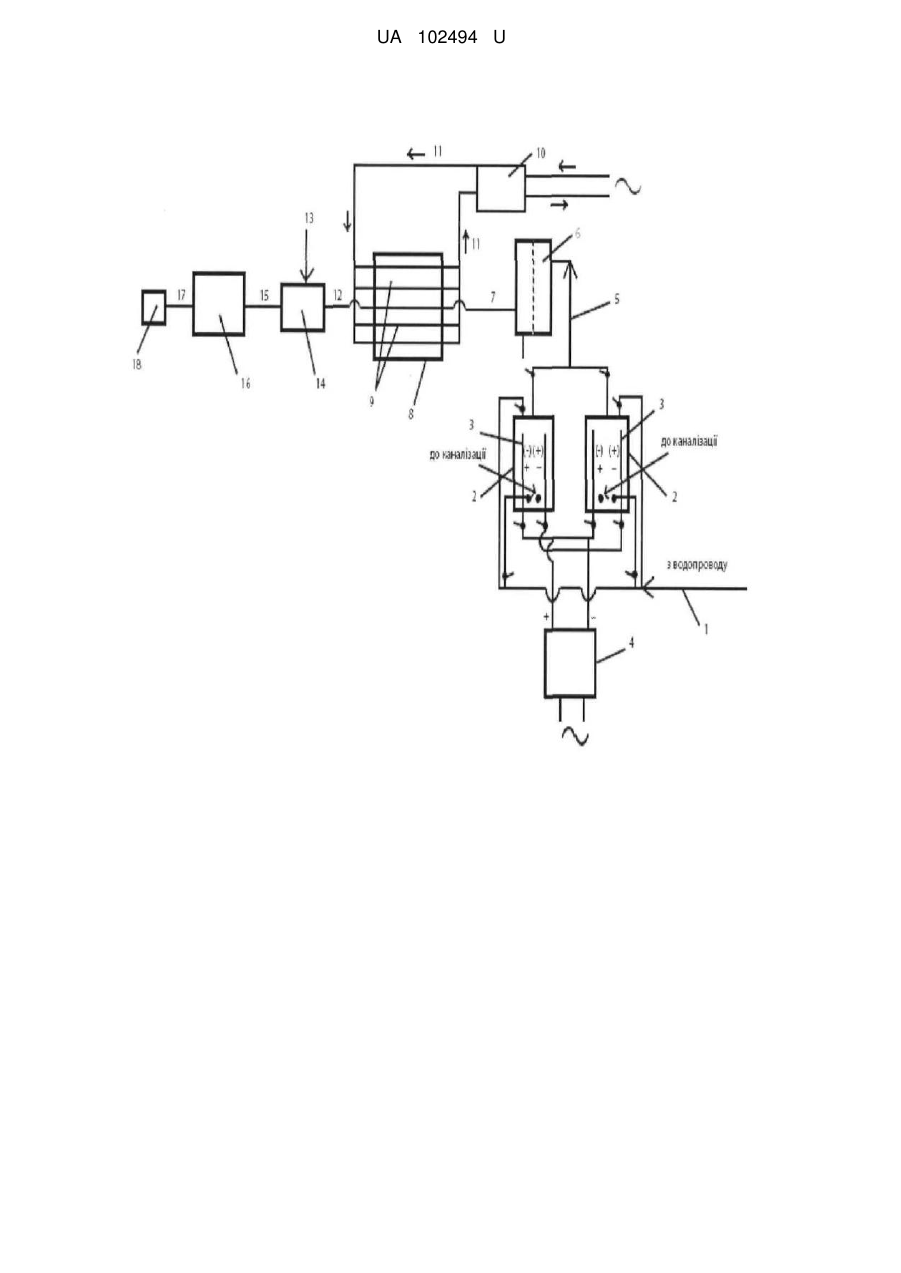

Реферат: Система приготування омагніченої в електромагнітних полях води та розчинів і сполук на її основі містить трубопроводи для подачі водопровідної води в установку для попередньої обробки води між електродами постійного електричного струму з різницею між електродами 2,5-3,0 В, трубопроводи для подачі попередньої підготовки води з рН6,0 в сміттєвідвідник для очищення води, трубопроводи для подачі підготовленої води в апарат для магнітної обробки води з регульованою відстанню між електродами та подачею на них від генератора електричного струму частотою 5-30 кГц, індукцію магнітного поля в воді, що протікає в апараті, в межах 200-600 мТл, трубопроводів для подачі омагніченої води в технологічний процес. Для розширення можливостей використання омагніченої води вона спочатку надходить в ємність попереднього змішування з необхідним технологічним компонентом, з якої потім подається в диспергатор-змішувач обертово-вібраційного типу, після якого отримані високодисперсні та гомогенізовані розчини або суміші подаються в технологічний процес. UA 102494 U (12) UA 102494 U UA 102494 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до систем приготування омагніченої в електромагнітних полях води та розчинів і сполук на її основі і може знайти застосування при створенні енергоресурсозберігаючих технологій в різних галузях промисловості, енергетики, агропромислового комплексу, медицині та житлово-комунальному господарстві. З середини XX ст. почалось стрімке зростання створення енергоресурсозберігаючих технологій в різних галузях життєдіяльності людей, які базувались на активації води шляхом обробки її в полях природних та електричних магнітів. Такі розробки стосувались різноманітних технологій виробництва і обробки капілярно-пористих і колоїдних капілярно-пористих тіл: будівельних матеріалів (бетонних виробів, цементного каменю, гіпсових виробів тощо), текстильних матеріалів (з натуральних та штучних волокон), в сільському господарстві (при обробці посівного матеріалу та при поливі його в процесі визрівання врожаю), в енергетиці (в водяних та парових системах теплопостачання, для попередження та руйнування накипу на теплообмінних поверхнях та попередження корозії металевих поверхонь), медицині та екології людини. На всі ці технології є розробки [1], які можуть вважатись аналогами корисної моделі, що пропонується. Але всі зазначені аналоги базуються на недостатньому теоретичному та практичному обґрунтуванні структури води, а також кінетики змін цієї структури, особливо при обробці її в магнітних полях. Звідси витікають неточності опису процесів обробки води в магнітних полях та нестабільність результатів, що отримуються. В [2] теоретично доведено принципіальна перспективність застосування електричного струму високої частоти для індукції в воді, що оточує ізольовані електроди електромагнітних хвиль при проходженні по них електричного струму високої частоти, а також наведені схеми приладів для отримання інтенсивних електромагнітних хвиль при проходження по них електричного струму високої частоти, але самі частоти не конкретизовані. В патенті на корисну модель «Система обробки води в електромагнітних полях» (№100236, бюлетень №13 від 10.07.2015) вирішена задача вдосконалення системи магнітної обробки води перед її споживанням в технологічному процесі шляхом: 1) переходу на теоретично обґрунтовані частоти електричного струму в електромагнітах 5,030,0 кГц, що співпадає з достатньою точністю до значень необхідних частот за [3, 4] та напруженість (індукцію) магнітного поля 200-600 мТл, що співпадає з результатами теоретичних досліджень процесів у слабомагнітних тілах, до яких належить вода, атоми кисню якої мають парамагнітні властивості [5] та з результатами експериментальних і промислових досліджень [6]; 2) попередньої обробки води в полі постійного електричного струму при різницях потенціалів між електродами U  3 В для досягнення рН6,0 до процесу її омагнічення. Вказана корисна модель прийнята прототипом корисної моделі, що пропонується. До недоліків вказаного прототипу слід віднести: 1) обмеженість його технологічними процесами, пов'язаними з використанням тільки омагніченої чистої води; 2) невирішеність питання очищення електродів в пристрої попередньої підготовки води. Вказані недоліки прототипу вирішуються в даній заявці на корисну модель, що пропонується, наступним чином: 1) після омагнічення вода надходить у змішувач-диспергатор, в які подається з ємності необхідний компонент, після якого отримана суміш,або розчин необхідної речовини, наприклад бішофіту, надходить до технологічного процесу, наприклад для виробництва бетонних виробів, завдяки чому підвищуються екологічні властивості та практично не спостерігається розвинення в матеріалі грибків; 2) для очищення електродів в пристрої попередньої підготовки води, він виготовляється двокамерним з циклічною автоматичною зміною знаків електродів та напрямку руху води, завдяки чому здійснюється процес відриву заряджених частинок або молeкyл від поверхонь електродів. Таким чином система магнітної обробки води та розчинів і сумішей на її основі, яка заявляється містить (фіг. 1): трубопроводи 1 подачі водопровідної води до пристрою попередньої підготовки води, пристрій попередньої підготовки води 2 з розташованими в ньому електродами 3, джерелом постійного струму 4 для забезпечення електродів з різницею потенціалів 2,8-3,0 В, трубопроводи 5 води з рН6,0 сміттєвідвідник для очищення води 6, трубопроводи 7 очищеної води, апарат для омагнічення води в високочастотному електромагнітному полі 8 з електродами високочастотного електричного струму 9, генератор високочастотного електричного струму 10, електричні проводи 11 для з’єднання генератора 10 з електродами 9, трубопроводи 12 омагніченої води та 13 технологічного компоненту (наприклад 1 UA 102494 U 5 10 15 20 25 30 бішофіт), ємність 14 попереднього змішування омагніченої води і технологічного компоненту, трубопроводи 15 для подачі розчина або суміші в диспергатор-змішувач 16 обертововібраційного типу, трубопроводи 17 для подачі диспергованої та гомогенізованої суміші або розчину компоненту з омагніченою водою в систему їх використання 18. Система працює таким чином: водопровідна вода подається по трубопроводах 1 до пристрою попередньої підготовки 2, який складається з 2-х камер з паралельними електродами 3 постійного струму, які живляться від джерела постійного струму 4 та зі зміною в автоматичному циклічному режимі знаків електродів в камерах та напрямку руху води у них, що забезпечує очищення електродів. При протіканні води між зарядженими електродами 3 з різницею потенціалів електричного струму між ними 2,5-3,0 В, де відбувається шляхом електролізу пом'якшення води та часткова коагуляція частинок деяких елементів в ній. Після цього вода по трубопроводах 5 надходить в сміттєвідвідник 6, після якого очищена та пом'якшена вода з рН6,0 по трубопроводах 7 надходить в апарат для омагнічування води 8 з ізольованими електродами 9, до яких від генератора 10 по проводах 11 надходить електричний струм з частотою коливань 5...30 кГц. У воді, що проходить між електродами, здійснюється індукція магнітного поля з величиною індукції 200...600мТл, під дією якого в неї проходить руйнування кластерних та міжкластерних водневих зв'язків і вона перетворюється в активну мономолекулярну рідину з недіпольними, а позитивно зарядженими і дуже активними молекулами, які мають підвищені зв'язки з іншими тілами і велику здатність до проникнення в мікрокапіляри. Далі ця вода по трубопроводах 12 надходить в ємність попереднього змішування 14, в яку по трубопроводу 13 також надходить необхідний компонент (наприклад бішофіт). Далі по трубопроводах 15 розчин або суміш надходить в диспергатор-змішувач 16, звідки по трубопроводах 17 надходить в систему їх використання 18. Список використаної літератури: 1. Классен В.И. Вода и магнит [Текст] / В.И.Классен. - М. : Наука, 1973. - 112 с 2. Ландсберг Г.С. Элементарный ученик физики / Г.С.Ландсберг // Т. 2 - Μ. : Наука. 1972,528с. 3. Френкель Я.И. Кинетическая теория жидкостей. / Я.И.Френкель. - М.-Л. : изд. АН СССР, 1966.-409 с. 4. Больцман Л.Б. Избранные труды / Л.Б.Больцман // М. : Наука. 1984. 592 с. 5. Дорфман Я.Г. Магнитные свойства и строение вещества [Текст] / Я.Г.Дорфман. - М. : Государственное издательство технико-технической литературы, 1955. - 377 с. 6. Давидзон М.И. Электромагнитная обработка водных систем в текстильной промышленности. / М. И. Давидзон. - Москва. : Легпромбытиздат, 1988. - 178 с. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 1. Система приготування омагніченої в електромагнітних полях води та розчинів і сполук на її основі, що містить трубопроводи для подачі водопровідної води в установку для попередньої обробки води між електродами постійного електричного струму з різницею між електродами 2,53,0 В, трубопроводи для подачі попередньої підготовки води з рН6,0 в сміттєвідвідник для очищення води, трубопроводи для подачі підготовленої води в апарат для магнітної обробки води з регульованою відстанню між електродами та подачею на них від генератора електричного струму частотою 5-30 кГц, індукцію магнітного поля в воді, що протікає в апараті, в межах 200-600 мТл, трубопроводів для подачі омагніченої води в технологічний процес, яка відрізняється тим, що для розширення можливостей використання омагніченої води вона спочатку надходить в ємність попереднього змішування з необхідним технологічним компонентом, з якої потім подається в диспергатор-змішувач обертово-вібраційного типу, після якого отримані високодисперсні та гомогенізовані розчини або суміші подаються в технологічний процес. 2. Система приготування омагніченої в електромагнітних полях води та розчинів і сполук на її основі за п. 1, яка відрізняється тим, що для забезпечення надійності і стабільності роботи апарата для попередньої обробки води він виготовляється двокамерним з циклічною автоматичною зміною знаків електродів та напрямків руху води. 2 UA 102494 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
