Спосіб вдавлювання паль

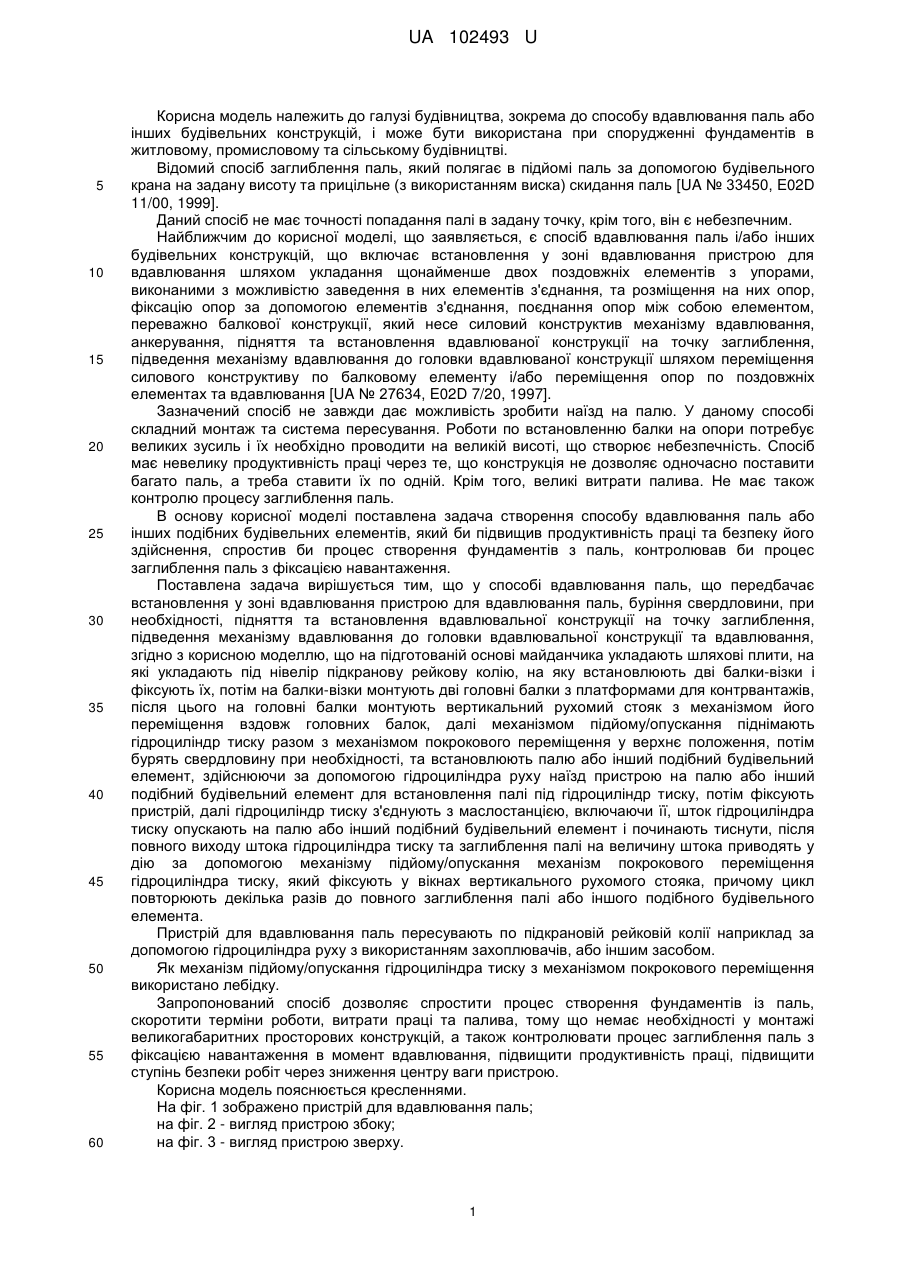

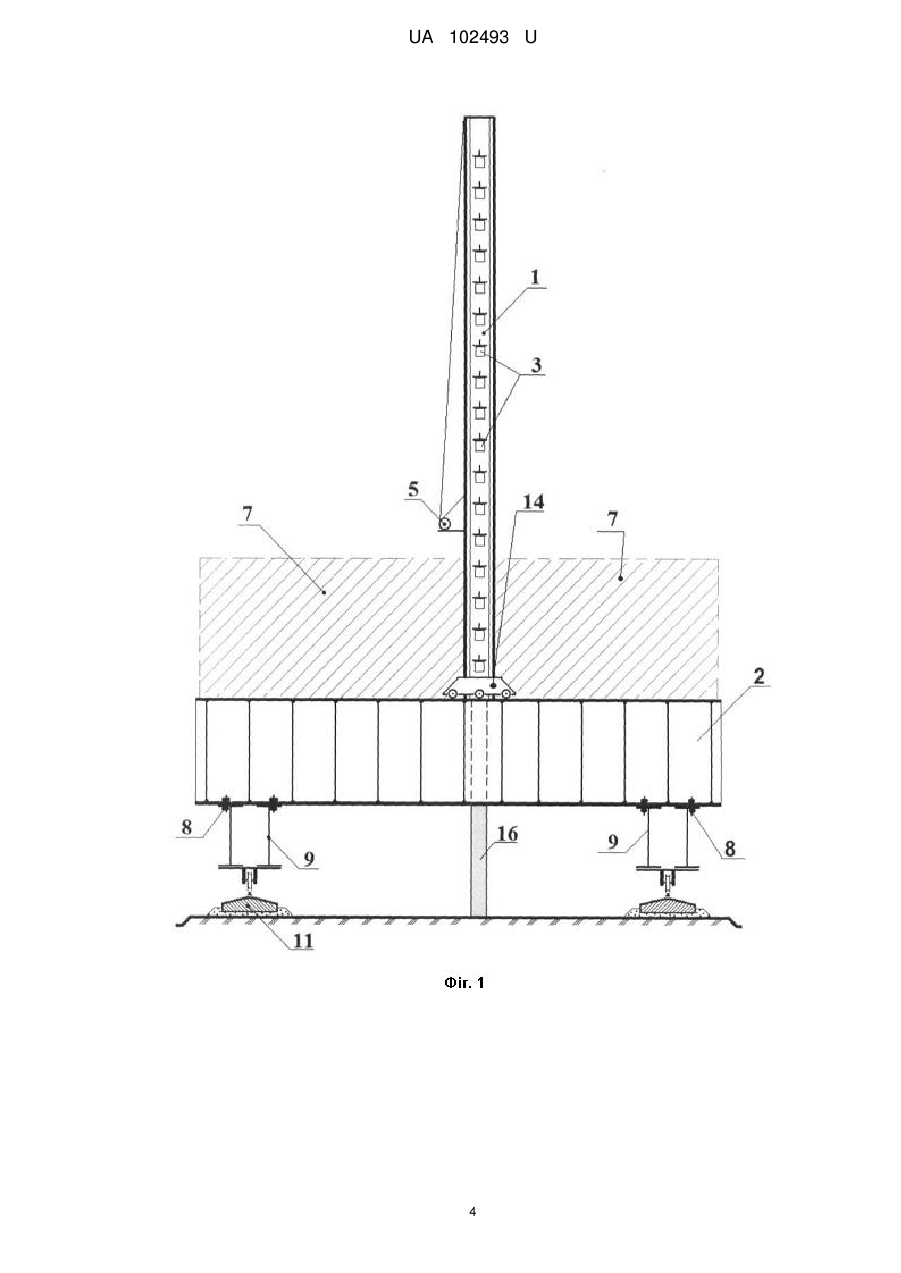

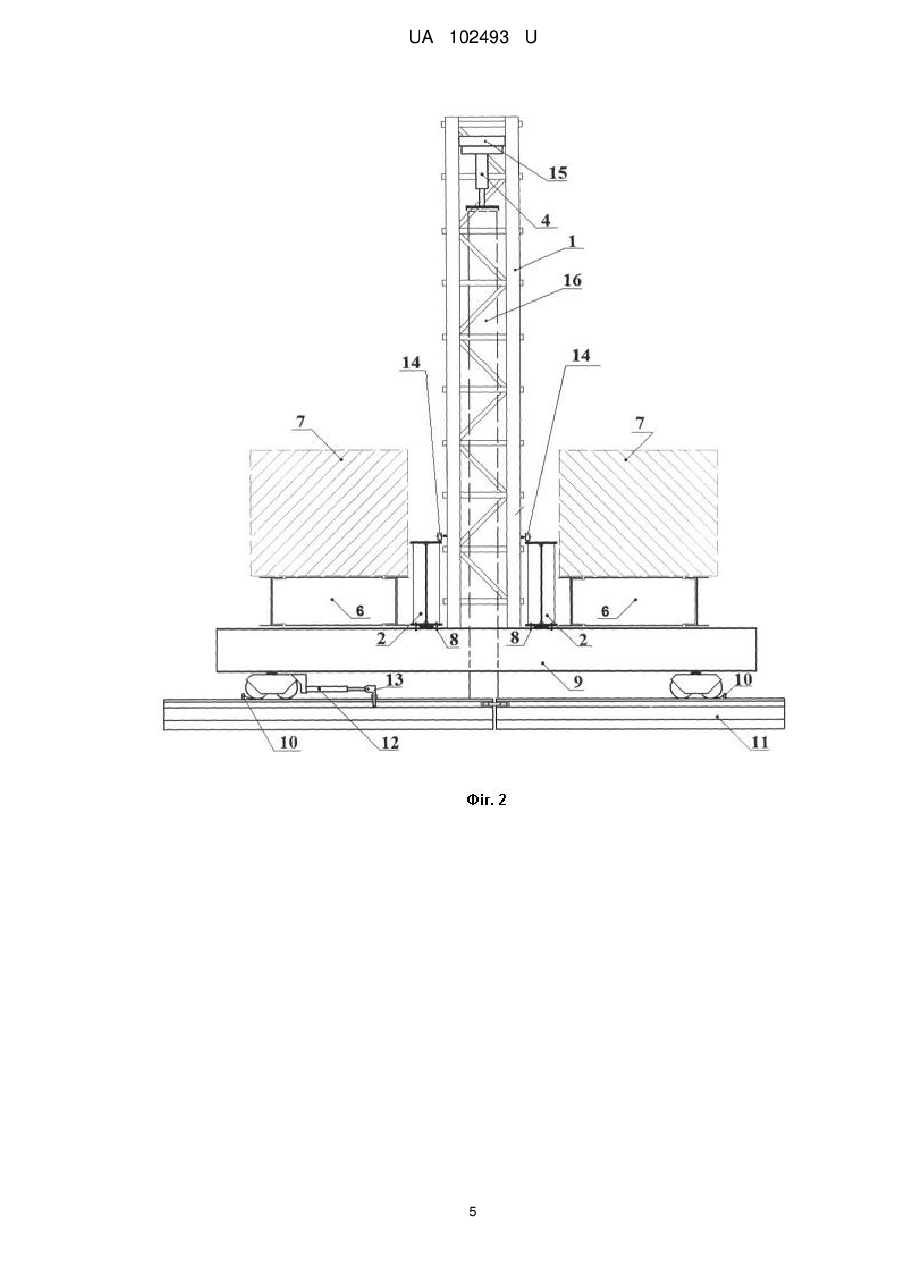

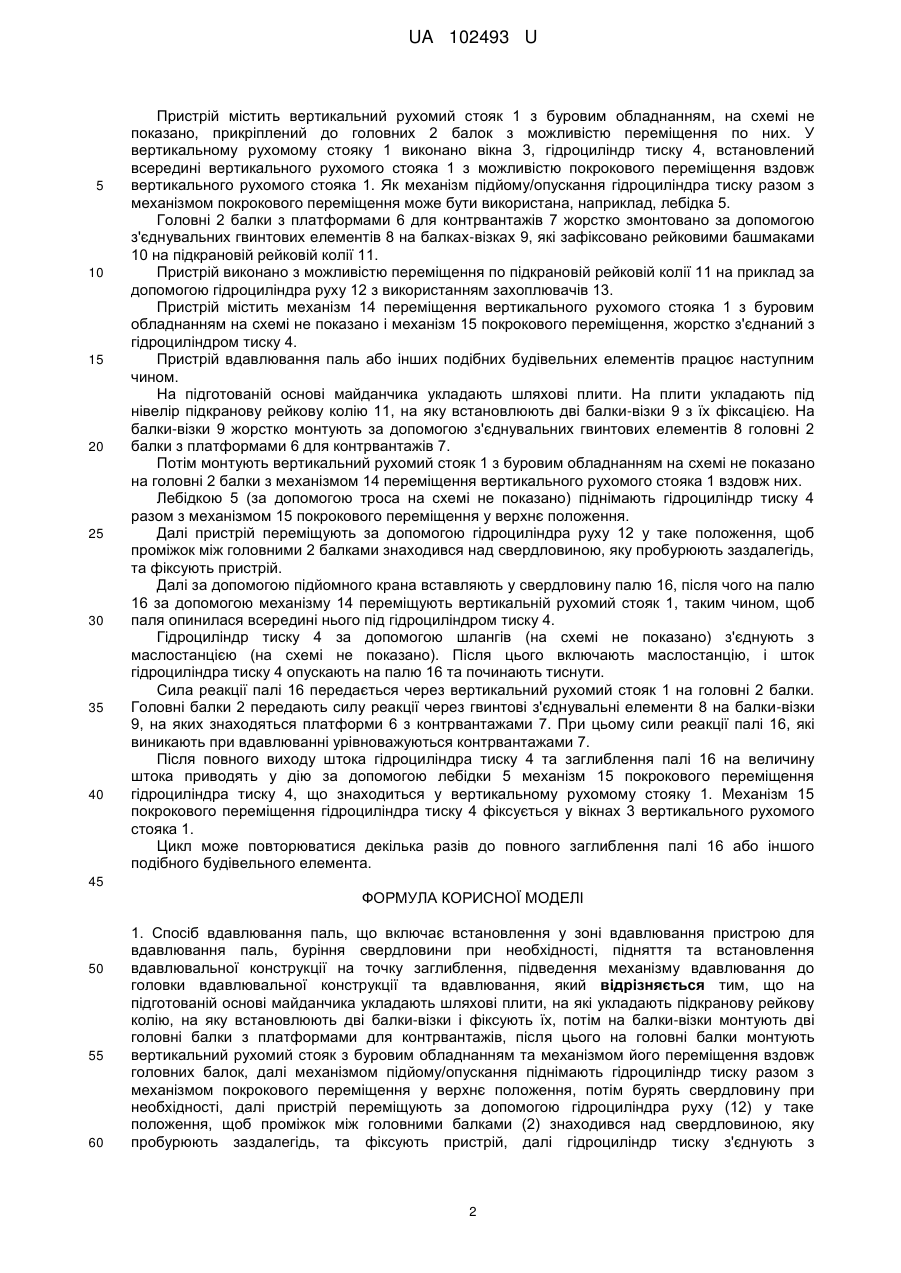

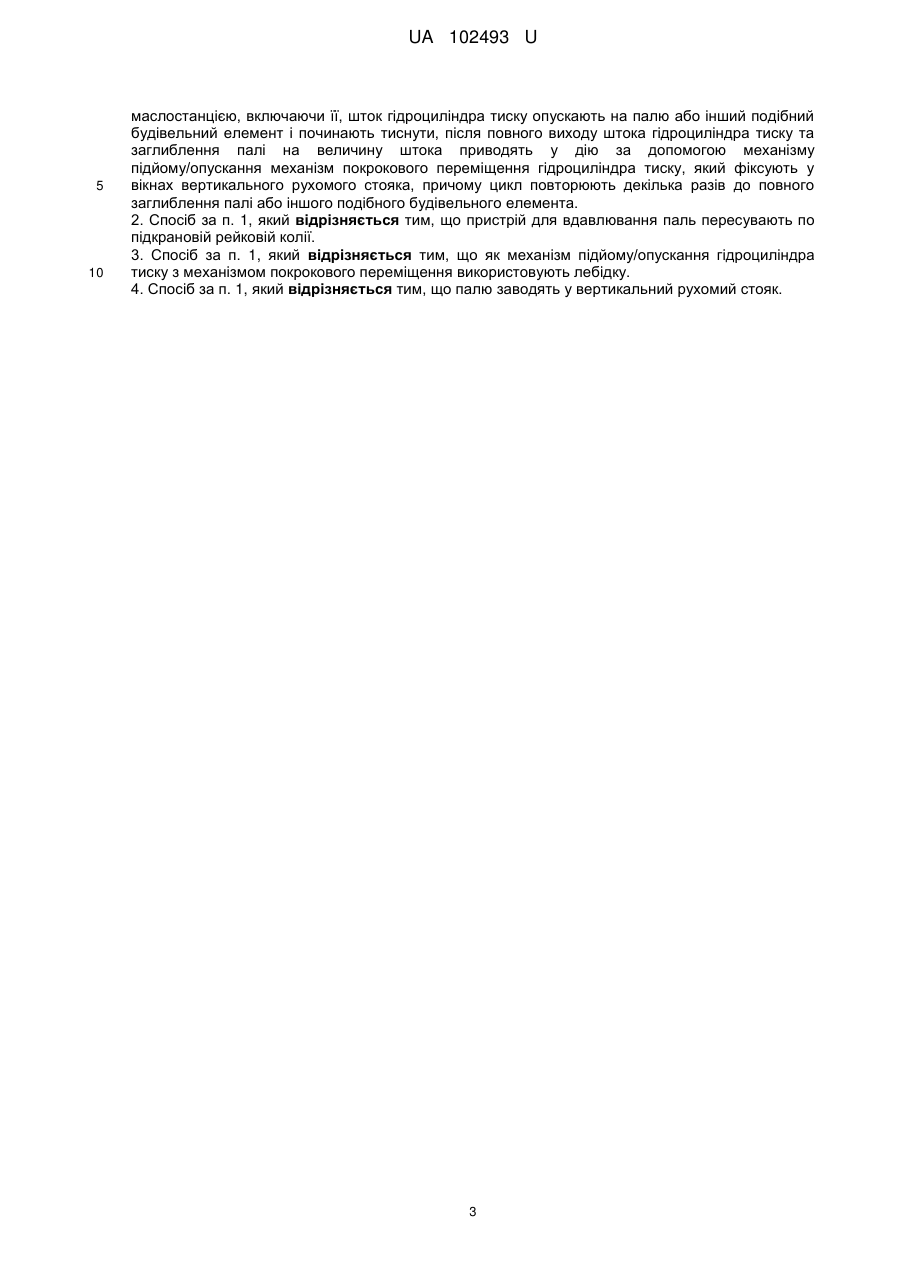

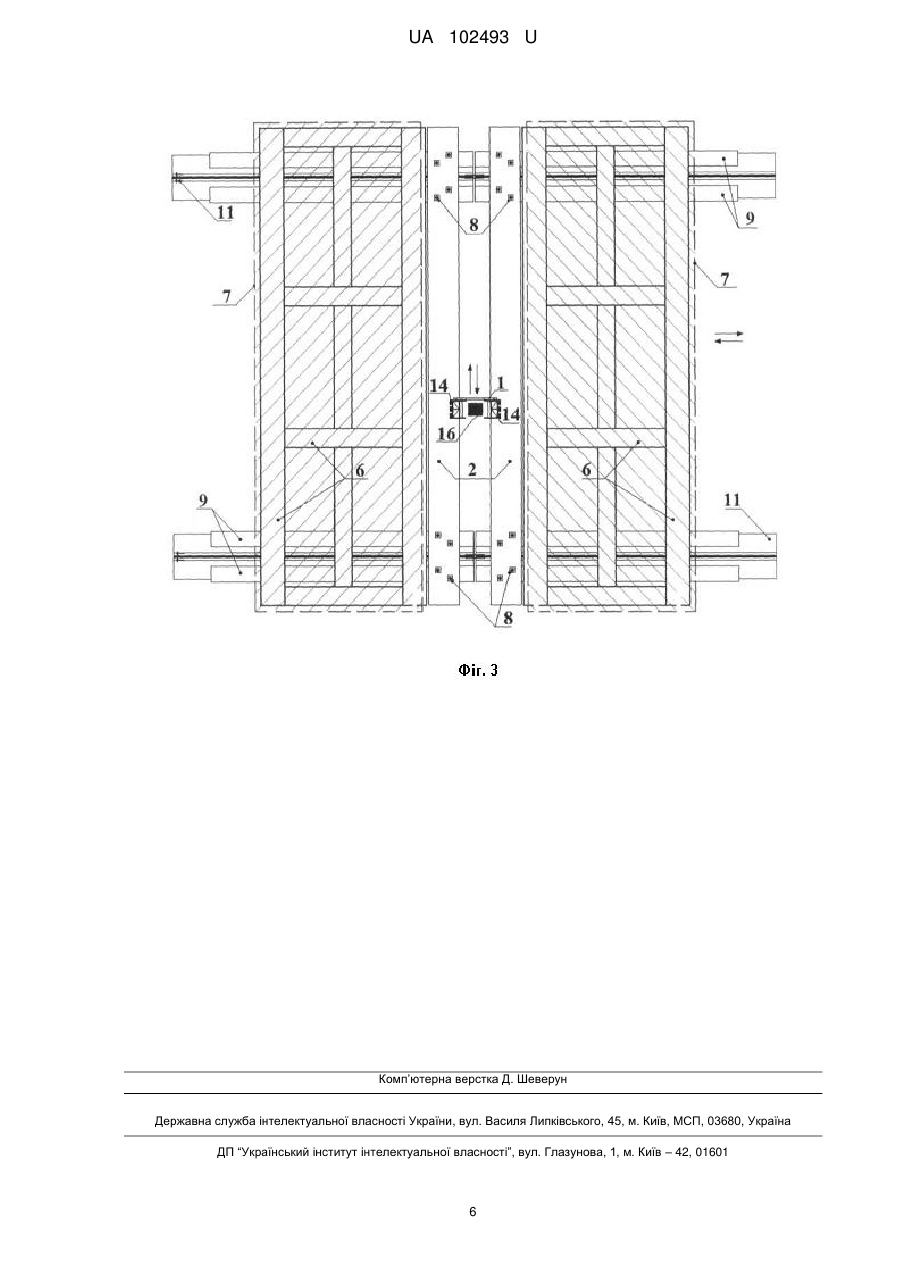

Реферат: Спосіб вдавлювання паль включає встановлення у зоні вдавлювання пристрою для вдавлювання паль, буріння свердловини при необхідності, підняття та встановлення вдавлювальної конструкції на точку заглиблення, підведення механізму вдавлювання до головки вдавлювальної конструкції та вдавлювання. На підготованій основі майданчика укладають шляхові плити, укладають підкранову рейкову колію, встановлюють дві балки-візки і фіксують їх. На балки-візки монтують дві головні балки з платформами для контрвантажів. Монтують вертикальний рухомий стояк з буровим обладнанням та механізмом його переміщення вздовж головних балок. UA 102493 U (12) UA 102493 U UA 102493 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва, зокрема до способу вдавлювання паль або інших будівельних конструкцій, і може бути використана при спорудженні фундаментів в житловому, промисловому та сільському будівництві. Відомий спосіб заглиблення паль, який полягає в підйомі паль за допомогою будівельного крана на задану висоту та прицільне (з використанням виска) скидання паль [UA № 33450, E02D 11/00, 1999]. Даний спосіб не має точності попадання палі в задану точку, крім того, він є небезпечним. Найближчим до корисної моделі, що заявляється, є спосіб вдавлювання паль і/або інших будівельних конструкцій, що включає встановлення у зоні вдавлювання пристрою для вдавлювання шляхом укладання щонайменше двох поздовжніх елементів з упорами, виконаними з можливістю заведення в них елементів з'єднання, та розміщення на них опор, фіксацію опор за допомогою елементів з'єднання, поєднання опор між собою елементом, переважно балкової конструкції, який несе силовий конструктив механізму вдавлювання, анкерування, підняття та встановлення вдавлюваної конструкції на точку заглиблення, підведення механізму вдавлювання до головки вдавлюваної конструкції шляхом переміщення силового конструктиву по балковому елементу і/або переміщення опор по поздовжніх елементах та вдавлювання [UA № 27634, E02D 7/20, 1997]. Зазначений спосіб не завжди дає можливість зробити наїзд на палю. У даному способі складний монтаж та система пересування. Роботи по встановленню балки на опори потребує великих зусиль і їх необхідно проводити на великій висоті, що створює небезпечність. Спосіб має невелику продуктивність праці через те, що конструкція не дозволяє одночасно поставити багато паль, а треба ставити їх по одній. Крім того, великі витрати палива. Не має також контролю процесу заглиблення паль. В основу корисної моделі поставлена задача створення способу вдавлювання паль або інших подібних будівельних елементів, який би підвищив продуктивність праці та безпеку його здійснення, спростив би процес створення фундаментів з паль, контролював би процес заглиблення паль з фіксацією навантаження. Поставлена задача вирішується тим, що у способі вдавлювання паль, що передбачає встановлення у зоні вдавлювання пристрою для вдавлювання паль, буріння свердловини, при необхідності, підняття та встановлення вдавлювальної конструкції на точку заглиблення, підведення механізму вдавлювання до головки вдавлювальної конструкції та вдавлювання, згідно з корисною моделлю, що на підготованій основі майданчика укладають шляхові плити, на які укладають під нівелір підкранову рейкову колію, на яку встановлюють дві балки-візки і фіксують їх, потім на балки-візки монтують дві головні балки з платформами для контрвантажів, після цього на головні балки монтують вертикальний рухомий стояк з механізмом його переміщення вздовж головних балок, далі механізмом підйому/опускання піднімають гідроциліндр тиску разом з механізмом покрокового переміщення у верхнє положення, потім бурять свердловину при необхідності, та встановлюють палю або інший подібний будівельний елемент, здійснюючи за допомогою гідроциліндра руху наїзд пристрою на палю або інший подібний будівельний елемент для встановлення палі під гідроциліндр тиску, потім фіксують пристрій, далі гідроциліндр тиску з'єднують з маслостанцією, включаючи її, шток гідроциліндра тиску опускають на палю або інший подібний будівельний елемент і починають тиснути, після повного виходу штока гідроциліндра тиску та заглиблення палі на величину штока приводять у дію за допомогою механізму підйому/опускання механізм покрокового переміщення гідроциліндра тиску, який фіксують у вікнах вертикального рухомого стояка, причому цикл повторюють декілька разів до повного заглиблення палі або іншого подібного будівельного елемента. Пристрій для вдавлювання паль пересувають по підкрановій рейковій колії наприклад за допомогою гідроциліндра руху з використанням захоплювачів, або іншим засобом. Як механізм підйому/опускання гідроциліндра тиску з механізмом покрокового переміщення використано лебідку. Запропонований спосіб дозволяє спростити процес створення фундаментів із паль, скоротити терміни роботи, витрати праці та палива, тому що немає необхідності у монтажі великогабаритних просторових конструкцій, а також контролювати процес заглиблення паль з фіксацією навантаження в момент вдавлювання, підвищити продуктивність праці, підвищити ступінь безпеки робіт через зниження центру ваги пристрою. Корисна модель пояснюється кресленнями. На фіг. 1 зображено пристрій для вдавлювання паль; на фіг. 2 - вигляд пристрою збоку; на фіг. 3 - вигляд пристрою зверху. 1 UA 102493 U 5 10 15 20 25 30 35 40 Пристрій містить вертикальний рухомий стояк 1 з буровим обладнанням, на схемі не показано, прикріплений до головних 2 балок з можливістю переміщення по них. У вертикальному рухомому стояку 1 виконано вікна 3, гідроциліндр тиску 4, встановлений всередині вертикального рухомого стояка 1 з можливістю покрокового переміщення вздовж вертикального рухомого стояка 1. Як механізм підйому/опускання гідроциліндра тиску разом з механізмом покрокового переміщення може бути використана, наприклад, лебідка 5. Головні 2 балки з платформами 6 для контрвантажів 7 жорстко змонтовано за допомогою з'єднувальних гвинтових елементів 8 на балках-візках 9, які зафіксовано рейковими башмаками 10 на підкрановій рейковій колії 11. Пристрій виконано з можливістю переміщення по підкрановій рейковій колії 11 на приклад за допомогою гідроциліндра руху 12 з використанням захоплювачів 13. Пристрій містить механізм 14 переміщення вертикального рухомого стояка 1 з буровим обладнанням на схемі не показано і механізм 15 покрокового переміщення, жорстко з'єднаний з гідроциліндром тиску 4. Пристрій вдавлювання паль або інших подібних будівельних елементів працює наступним чином. На підготованій основі майданчика укладають шляхові плити. На плити укладають під нівелір підкранову рейкову колію 11, на яку встановлюють дві балки-візки 9 з їх фіксацією. На балки-візки 9 жорстко монтують за допомогою з'єднувальних гвинтових елементів 8 головні 2 балки з платформами 6 для контрвантажів 7. Потім монтують вертикальний рухомий стояк 1 з буровим обладнанням на схемі не показано на головні 2 балки з механізмом 14 переміщення вертикального рухомого стояка 1 вздовж них. Лебідкою 5 (за допомогою троса на схемі не показано) піднімають гідроциліндр тиску 4 разом з механізмом 15 покрокового переміщення у верхнє положення. Далі пристрій переміщують за допомогою гідроциліндра руху 12 у таке положення, щоб проміжок між головними 2 балками знаходився над свердловиною, яку пробурюють заздалегідь, та фіксують пристрій. Далі за допомогою підйомного крана вставляють у свердловину палю 16, після чого на палю 16 за допомогою механізму 14 переміщують вертикальній рухомий стояк 1, таким чином, щоб паля опинилася всередині нього під гідроциліндром тиску 4. Гідроциліндр тиску 4 за допомогою шлангів (на схемі не показано) з'єднують з маслостанцією (на схемі не показано). Після цього включають маслостанцію, і шток гідроциліндра тиску 4 опускають на палю 16 та починають тиснути. Сила реакції палі 16 передається через вертикальний рухомий стояк 1 на головні 2 балки. Головні балки 2 передають силу реакції через гвинтові з'єднувальні елементи 8 на балки-візки 9, на яких знаходяться платформи 6 з контрвантажами 7. При цьому сили реакції палі 16, які виникають при вдавлюванні урівноважуються контрвантажами 7. Після повного виходу штока гідроциліндра тиску 4 та заглиблення палі 16 на величину штока приводять у дію за допомогою лебідки 5 механізм 15 покрокового переміщення гідроциліндра тиску 4, що знаходиться у вертикальному рухомому стояку 1. Механізм 15 покрокового переміщення гідроциліндра тиску 4 фіксується у вікнах 3 вертикального рухомого стояка 1. Цикл може повторюватися декілька разів до повного заглиблення палі 16 або іншого подібного будівельного елемента. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Спосіб вдавлювання паль, що включає встановлення у зоні вдавлювання пристрою для вдавлювання паль, буріння свердловини при необхідності, підняття та встановлення вдавлювальної конструкції на точку заглиблення, підведення механізму вдавлювання до головки вдавлювальної конструкції та вдавлювання, який відрізняється тим, що на підготованій основі майданчика укладають шляхові плити, на які укладають підкранову рейкову колію, на яку встановлюють дві балки-візки і фіксують їх, потім на балки-візки монтують дві головні балки з платформами для контрвантажів, після цього на головні балки монтують вертикальний рухомий стояк з буровим обладнанням та механізмом його переміщення вздовж головних балок, далі механізмом підйому/опускання піднімають гідроциліндр тиску разом з механізмом покрокового переміщення у верхнє положення, потім бурять свердловину при необхідності, далі пристрій переміщують за допомогою гідроциліндра руху (12) у таке положення, щоб проміжок між головними балками (2) знаходився над свердловиною, яку пробурюють заздалегідь, та фіксують пристрій, далі гідроциліндр тиску з'єднують з 2 UA 102493 U 5 10 маслостанцією, включаючи її, шток гідроциліндра тиску опускають на палю або інший подібний будівельний елемент і починають тиснути, після повного виходу штока гідроциліндра тиску та заглиблення палі на величину штока приводять у дію за допомогою механізму підйому/опускання механізм покрокового переміщення гідроциліндра тиску, який фіксують у вікнах вертикального рухомого стояка, причому цикл повторюють декілька разів до повного заглиблення палі або іншого подібного будівельного елемента. 2. Спосіб за п. 1, який відрізняється тим, що пристрій для вдавлювання паль пересувають по підкрановій рейковій колії. 3. Спосіб за п. 1, який відрізняється тим, що як механізм підйому/опускання гідроциліндра тиску з механізмом покрокового переміщення використовують лебідку. 4. Спосіб за п. 1, який відрізняється тим, що палю заводять у вертикальний рухомий стояк. 3 UA 102493 U 4 UA 102493 U 5 UA 102493 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
