Зубчасто-важільний диференційний механізм

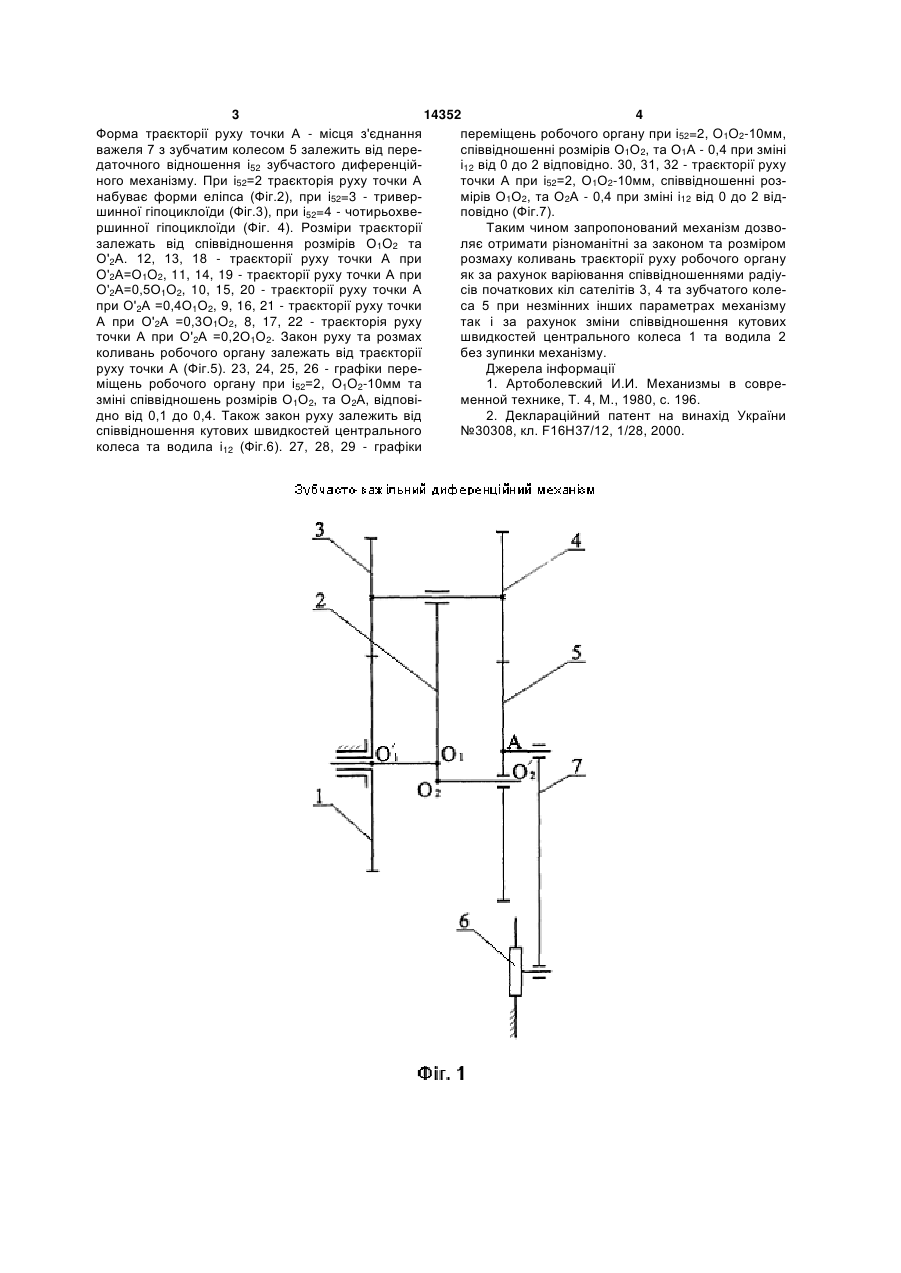

Зубчасто-важільний диференційний механізм, який містить центральне зубчасте колесо, водило, два жорстко з'єднаних сателіти, встановлених на водилі, зубчасте колесо з віссю обертання, розташованою в водилі, важіль, з'єднаний з зубчастим колесом, який відрізняється тим, що центральне зубчасте колесо виконане з можливістю обертання. (19) (21) u200510524 (22) 07.11.2005 (24) 15.05.2006 (46) 15.05.2006, Бюл. № 5, 2006 р. (72) Параска Георгій Борисович, Смутко Світлана Валеріївна, Неймак Віталій Станіславович, Мельник Василь Іванович (73) ХМЕЛЬНИЦЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ 3 14352 4 Форма траєкторії руху точки А - місця з'єднання переміщень робочого органу при і52=2, O1O2-10мм, важеля 7 з зубчатим колесом 5 залежить від переспіввідношенні розмірів О1О2, та О1А - 0,4 при зміні даточного відношення i52 зубчастого диференційі12 від 0 до 2 відповідно. 30, 31, 32 - траєкторії руху ного механізму. При i52=2 траєкторія руху точки А точки А при і52=2, О1О2-10мм, співвідношенні рознабуває форми еліпса (Фіг.2), при i52=3 - тривермірів О1О2, та О2А - 0,4 при зміні і12 від 0 до 2 відшинної гіпоциклоїди (Фіг.3), при i52=4 - чотирьохвеповідно (Фіг.7). ршинної гіпоциклоїди (Фіг. 4). Розміри траєкторії Таким чином запропонований механізм дозвозалежать від співвідношення розмірів О1O2 та ляє отримати різноманітні за законом та розміром О'2А. 12, 13, 18 - траєкторії руху точки А при розмаху коливань траєкторії руху робочого органу O'2А=О1O2, 11, 14, 19 - траєкторії руху точки А при як за рахунок варіювання співвідношеннями радіуO'2А=0,5O1O2, 10, 15, 20 - траєкторії руху точки А сів початкових кіл сателітів 3, 4 та зубчатого колепри O'2А =0,4О1О2, 9, 16, 21 - траєкторії руху точки са 5 при незмінних інших параметрах механізму А при О'2А =0,3O1O2, 8, 17, 22 - траєкторія руху так і за рахунок зміни співвідношення кутових точки А при O'2А =0,2O1О2. Закон руху та розмах швидкостей центрального колеса 1 та водила 2 коливань робочого органу залежать від траєкторії без зупинки механізму. руху точки А (Фіг.5). 23, 24, 25, 26 - графіки переДжерела інформації міщень робочого органу при i52=2, О1O2-10мм та 1. Артоболевский И.И. Механизмы в соврезміні співвідношень розмірів О1О2, та O2A, відповіменной технике, Т. 4, М., 1980, с. 196. дно від 0,1 до 0,4. Також закон руху залежить від 2. Деклараційний патент на винахід України співвідношення кутових швидкостей центрального №30308, кл. F16H37/12, 1/28, 2000. колеса та водила і12 (Фіг.6). 27, 28, 29 - графіки 5 Комп’ютерна верстка А. Крижанівський 14352 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
