Гідропідживлювач для приготування розчинів добрив та дозованої подачі їх в потік поливної води

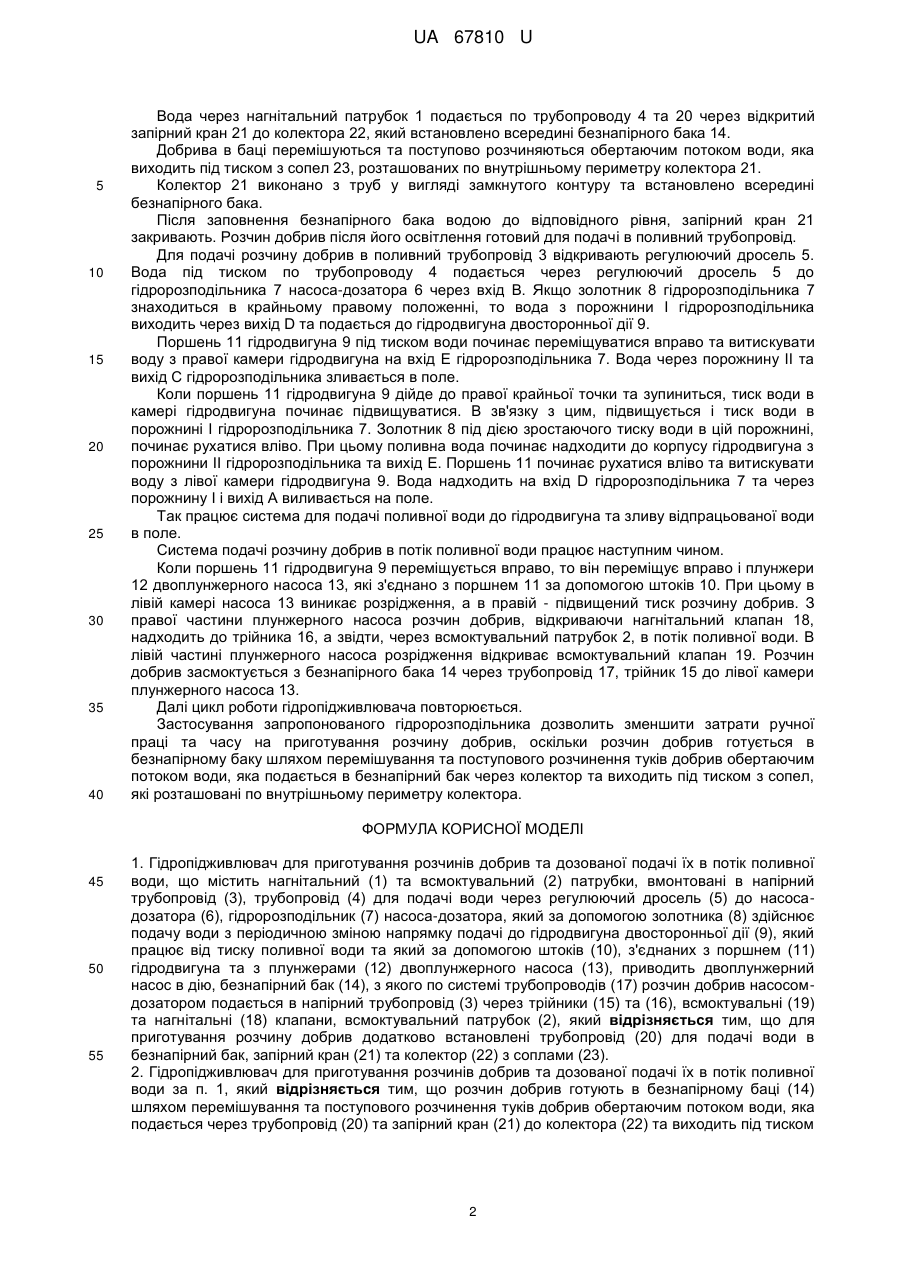

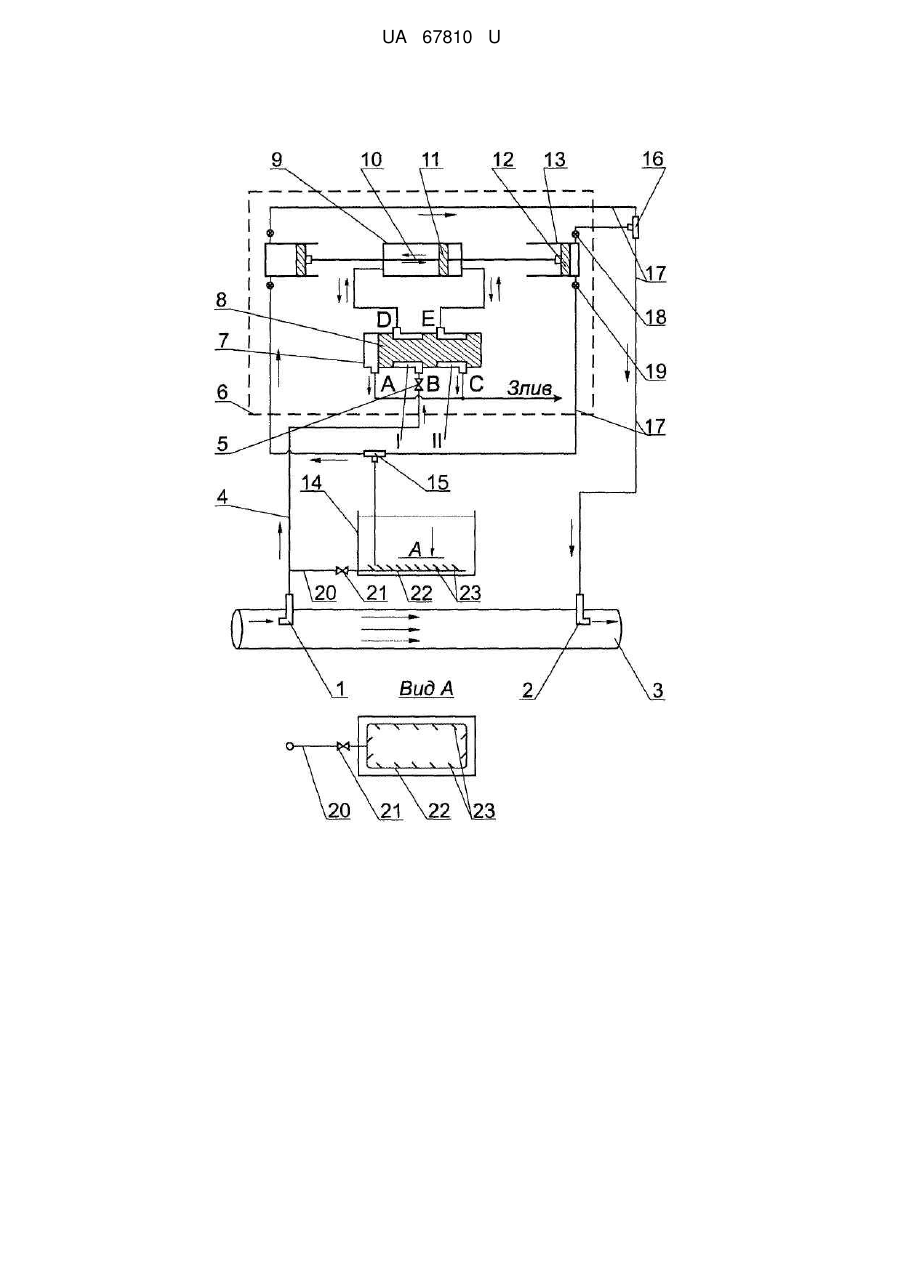

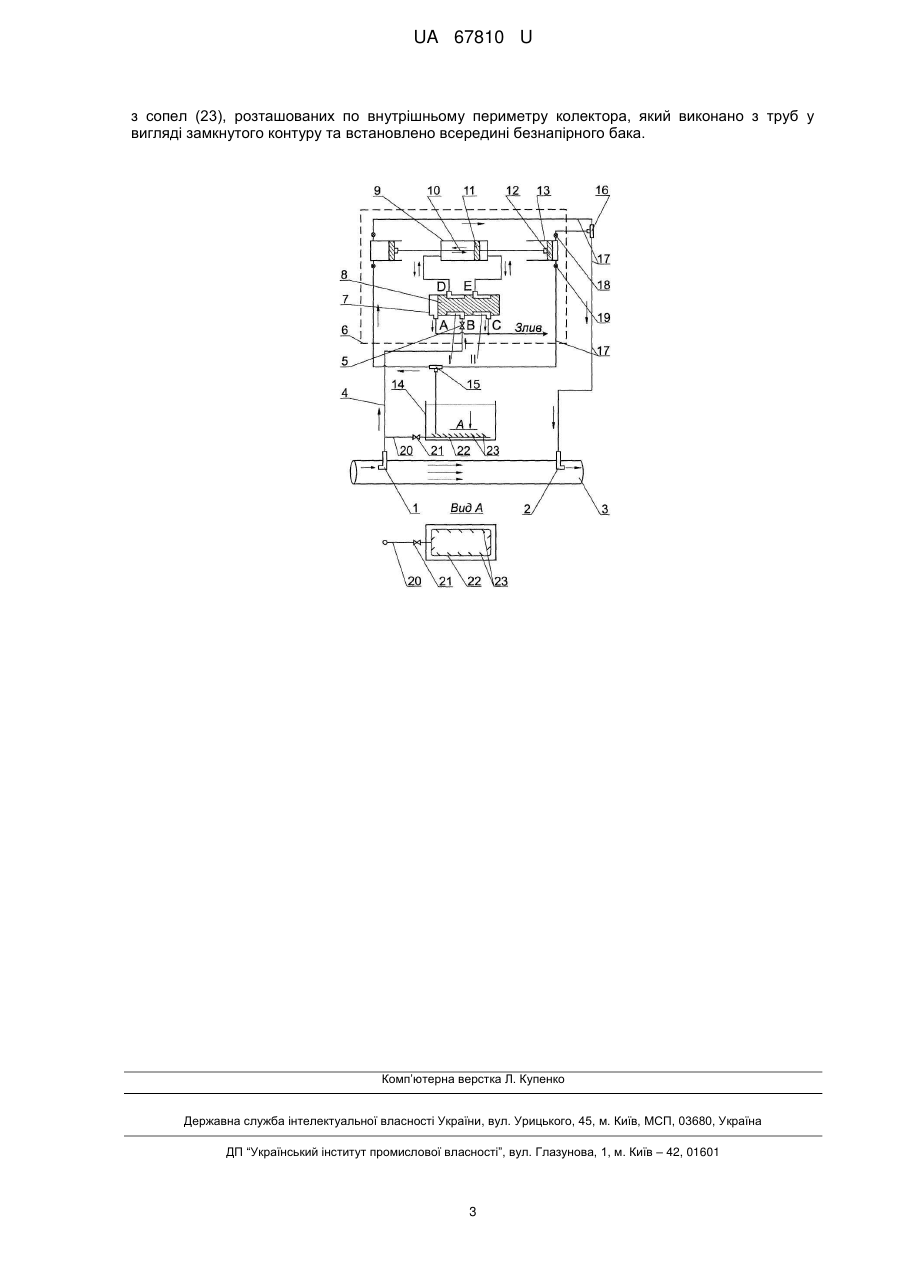

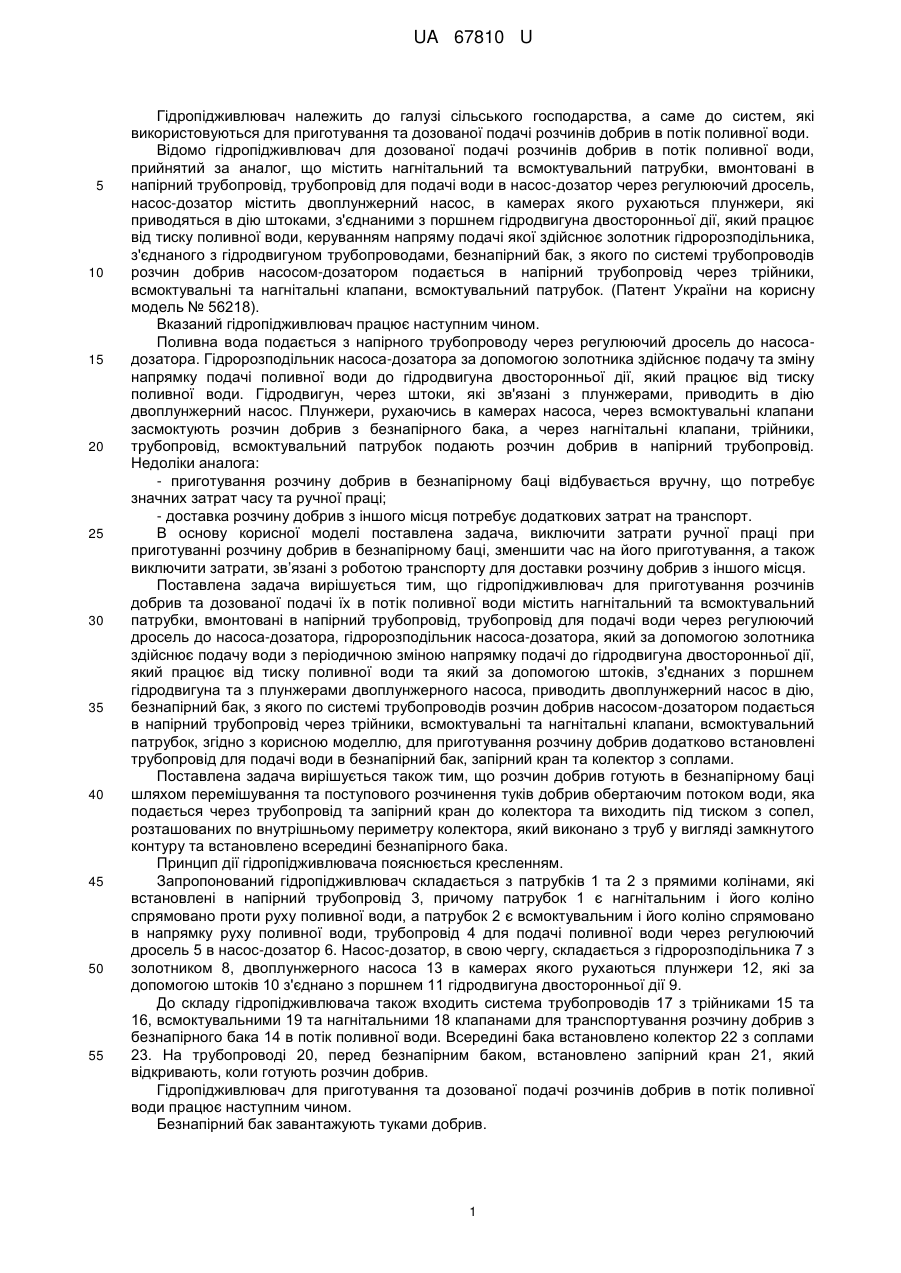

Реферат: Гідропідживлювач для приготування розчинів добрив та дозованої подачі їх в потік поливної води, в якому для приготування розчину добрив додатково встановлені трубопровід (20) для подачі води в безнапірний бак, запірний кран (21) та колектор (22) з соплами (23). UA 67810 U (12) UA 67810 U UA 67810 U 5 10 15 20 25 30 35 40 45 50 55 Гідропідживлювач належить до галузі сільського господарства, а саме до систем, які використовуються для приготування та дозованої подачі розчинів добрив в потік поливної води. Відомо гідропідживлювач для дозованої подачі розчинів добрив в потік поливної води, прийнятий за аналог, що містить нагнітальний та всмоктувальний патрубки, вмонтовані в напірний трубопровід, трубопровід для подачі води в насос-дозатор через регулюючий дросель, насос-дозатор містить двоплунжерний насос, в камерах якого рухаються плунжери, які приводяться в дію штоками, з'єднаними з поршнем гідродвигуна двосторонньої дії, який працює від тиску поливної води, керуванням напряму подачі якої здійснює золотник гідророзподільника, з'єднаного з гідродвигуном трубопроводами, безнапірний бак, з якого по системі трубопроводів розчин добрив насосом-дозатором подається в напірний трубопровід через трійники, всмоктувальні та нагнітальні клапани, всмоктувальний патрубок. (Патент України на корисну модель № 56218). Вказаний гідропідживлювач працює наступним чином. Поливна вода подається з напірного трубопроводу через регулюючий дросель до насосадозатора. Гідророзподільник насоса-дозатора за допомогою золотника здійснює подачу та зміну напрямку подачі поливної води до гідродвигуна двосторонньої дії, який працює від тиску поливної води. Гідродвигун, через штоки, які зв'язані з плунжерами, приводить в дію двоплунжерний насос. Плунжери, рухаючись в камерах насоса, через всмоктувальні клапани засмоктують розчин добрив з безнапірного бака, а через нагнітальні клапани, трійники, трубопровід, всмоктувальний патрубок подають розчин добрив в напірний трубопровід. Недоліки аналога: - приготування розчину добрив в безнапірному баці відбувається вручну, що потребує значних затрат часу та ручної праці; - доставка розчину добрив з іншого місця потребує додаткових затрат на транспорт. В основу корисної моделі поставлена задача, виключити затрати ручної праці при приготуванні розчину добрив в безнапірному баці, зменшити час на його приготування, а також виключити затрати, зв’язані з роботою транспорту для доставки розчину добрив з іншого місця. Поставлена задача вирішується тим, що гідропідживлювач для приготування розчинів добрив та дозованої подачі їх в потік поливної води містить нагнітальний та всмоктувальний патрубки, вмонтовані в напірний трубопровід, трубопровід для подачі води через регулюючий дросель до насоса-дозатора, гідророзподільник насоса-дозатора, який за допомогою золотника здійснює подачу води з періодичною зміною напрямку подачі до гідродвигуна двосторонньої дії, який працює від тиску поливної води та який за допомогою штоків, з'єднаних з поршнем гідродвигуна та з плунжерами двоплунжерного насоса, приводить двоплунжерний насос в дію, безнапірний бак, з якого по системі трубопроводів розчин добрив насосом-дозатором подається в напірний трубопровід через трійники, всмоктувальні та нагнітальні клапани, всмоктувальний патрубок, згідно з корисною моделлю, для приготування розчину добрив додатково встановлені трубопровід для подачі води в безнапірний бак, запірний кран та колектор з соплами. Поставлена задача вирішується також тим, що розчин добрив готують в безнапірному баці шляхом перемішування та поступового розчинення туків добрив обертаючим потоком води, яка подається через трубопровід та запірний кран до колектора та виходить під тиском з сопел, розташованих по внутрішньому периметру колектора, який виконано з труб у вигляді замкнутого контуру та встановлено всередині безнапірного бака. Принцип дії гідропідживлювача пояснюється кресленням. Запропонований гідропідживлювач складається з патрубків 1 та 2 з прямими колінами, які встановлені в напірний трубопровід 3, причому патрубок 1 є нагнітальним і його коліно спрямовано проти руху поливної води, а патрубок 2 є всмоктувальним і його коліно спрямовано в напрямку руху поливної води, трубопровід 4 для подачі поливної води через регулюючий дросель 5 в насос-дозатор 6. Насос-дозатор, в свою чергу, складається з гідророзподільника 7 з золотником 8, двоплунжерного насоса 13 в камерах якого рухаються плунжери 12, які за допомогою штоків 10 з'єднано з поршнем 11 гідродвигуна двосторонньої дії 9. До складу гідропідживлювача також входить система трубопроводів 17 з трійниками 15 та 16, всмоктувальними 19 та нагнітальними 18 клапанами для транспортування розчину добрив з безнапірного бака 14 в потік поливної води. Всередині бака встановлено колектор 22 з соплами 23. На трубопроводі 20, перед безнапірним баком, встановлено запірний кран 21, який відкривають, коли готують розчин добрив. Гідропідживлювач для приготування та дозованої подачі розчинів добрив в потік поливної води працює наступним чином. Безнапірний бак завантажують туками добрив. 1 UA 67810 U 5 10 15 20 25 30 35 40 Вода через нагнітальний патрубок 1 подається по трубопроводу 4 та 20 через відкритий запірний кран 21 до колектора 22, який встановлено всередині безнапірного бака 14. Добрива в баці перемішуються та поступово розчиняються обертаючим потоком води, яка виходить під тиском з сопел 23, розташованих по внутрішньому периметру колектора 21. Колектор 21 виконано з труб у вигляді замкнутого контуру та встановлено всередині безнапірного бака. Після заповнення безнапірного бака водою до відповідного рівня, запірний кран 21 закривають. Розчин добрив після його освітлення готовий для подачі в поливний трубопровід. Для подачі розчину добрив в поливний трубопровід 3 відкривають регулюючий дросель 5. Вода під тиском по трубопроводу 4 подається через регулюючий дросель 5 до гідророзподільника 7 насоса-дозатора 6 через вхід В. Якщо золотник 8 гідророзподільника 7 знаходиться в крайньому правому положенні, то вода з порожнини І гідророзподільника виходить через вихід D та подається до гідродвигуна двосторонньої дії 9. Поршень 11 гідродвигуна 9 під тиском води починає переміщуватися вправо та витискувати воду з правої камери гідродвигуна на вхід Е гідророзподільника 7. Вода через порожнину II та вихід С гідророзподільника зливається в поле. Коли поршень 11 гідродвигуна 9 дійде до правої крайньої точки та зупиниться, тиск води в камері гідродвигуна починає підвищуватися. В зв'язку з цим, підвищується і тиск води в порожнині І гідророзподільника 7. Золотник 8 під дією зростаючого тиску води в цій порожнині, починає рухатися вліво. При цьому поливна вода починає надходити до корпусу гідродвигуна з порожнини II гідророзподільника та вихід Е. Поршень 11 починає рухатися вліво та витискувати воду з лівої камери гідродвигуна 9. Вода надходить на вхід D гідророзподільника 7 та через порожнину І і вихід А виливається на поле. Так працює система для подачі поливної води до гідродвигуна та зливу відпрацьованої води в поле. Система подачі розчину добрив в потік поливної води працює наступним чином. Коли поршень 11 гідродвигуна 9 переміщується вправо, то він переміщує вправо і плунжери 12 двоплунжерного насоса 13, які з'єднано з поршнем 11 за допомогою штоків 10. При цьому в лівій камері насоса 13 виникає розрідження, а в правій - підвищений тиск розчину добрив. З правої частини плунжерного насоса розчин добрив, відкриваючи нагнітальний клапан 18, надходить до трійника 16, а звідти, через всмоктувальний патрубок 2, в потік поливної води. В лівій частині плунжерного насоса розрідження відкриває всмоктувальний клапан 19. Розчин добрив засмоктується з безнапірного бака 14 через трубопровід 17, трійник 15 до лівої камери плунжерного насоса 13. Далі цикл роботи гідропідживлювача повторюється. Застосування запропонованого гідророзподільника дозволить зменшити затрати ручної праці та часу на приготування розчину добрив, оскільки розчин добрив готується в безнапірному баку шляхом перемішування та поступового розчинення туків добрив обертаючим потоком води, яка подається в безнапірний бак через колектор та виходить під тиском з сопел, які розташовані по внутрішньому периметру колектора. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 1. Гідропідживлювач для приготування розчинів добрив та дозованої подачі їх в потік поливної води, що містить нагнітальний (1) та всмоктувальний (2) патрубки, вмонтовані в напірний трубопровід (3), трубопровід (4) для подачі води через регулюючий дросель (5) до насосадозатора (6), гідророзподільник (7) насоса-дозатора, який за допомогою золотника (8) здійснює подачу води з періодичною зміною напрямку подачі до гідродвигуна двосторонньої дії (9), який працює від тиску поливної води та який за допомогою штоків (10), з'єднаних з поршнем (11) гідродвигуна та з плунжерами (12) двоплунжерного насоса (13), приводить двоплунжерний насос в дію, безнапірний бак (14), з якого по системі трубопроводів (17) розчин добрив насосомдозатором подається в напірний трубопровід (3) через трійники (15) та (16), всмоктувальні (19) та нагнітальні (18) клапани, всмоктувальний патрубок (2), який відрізняється тим, що для приготування розчину добрив додатково встановлені трубопровід (20) для подачі води в безнапірний бак, запірний кран (21) та колектор (22) з соплами (23). 2. Гідропідживлювач для приготування розчинів добрив та дозованої подачі їх в потік поливної води за п. 1, який відрізняється тим, що розчин добрив готують в безнапірному баці (14) шляхом перемішування та поступового розчинення туків добрив обертаючим потоком води, яка подається через трубопровід (20) та запірний кран (21) до колектора (22) та виходить під тиском 2 UA 67810 U з сопел (23), розташованих по внутрішньому периметру колектора, який виконано з труб у вигляді замкнутого контуру та встановлено всередині безнапірного бака. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
