Стільниця з підсвіткою

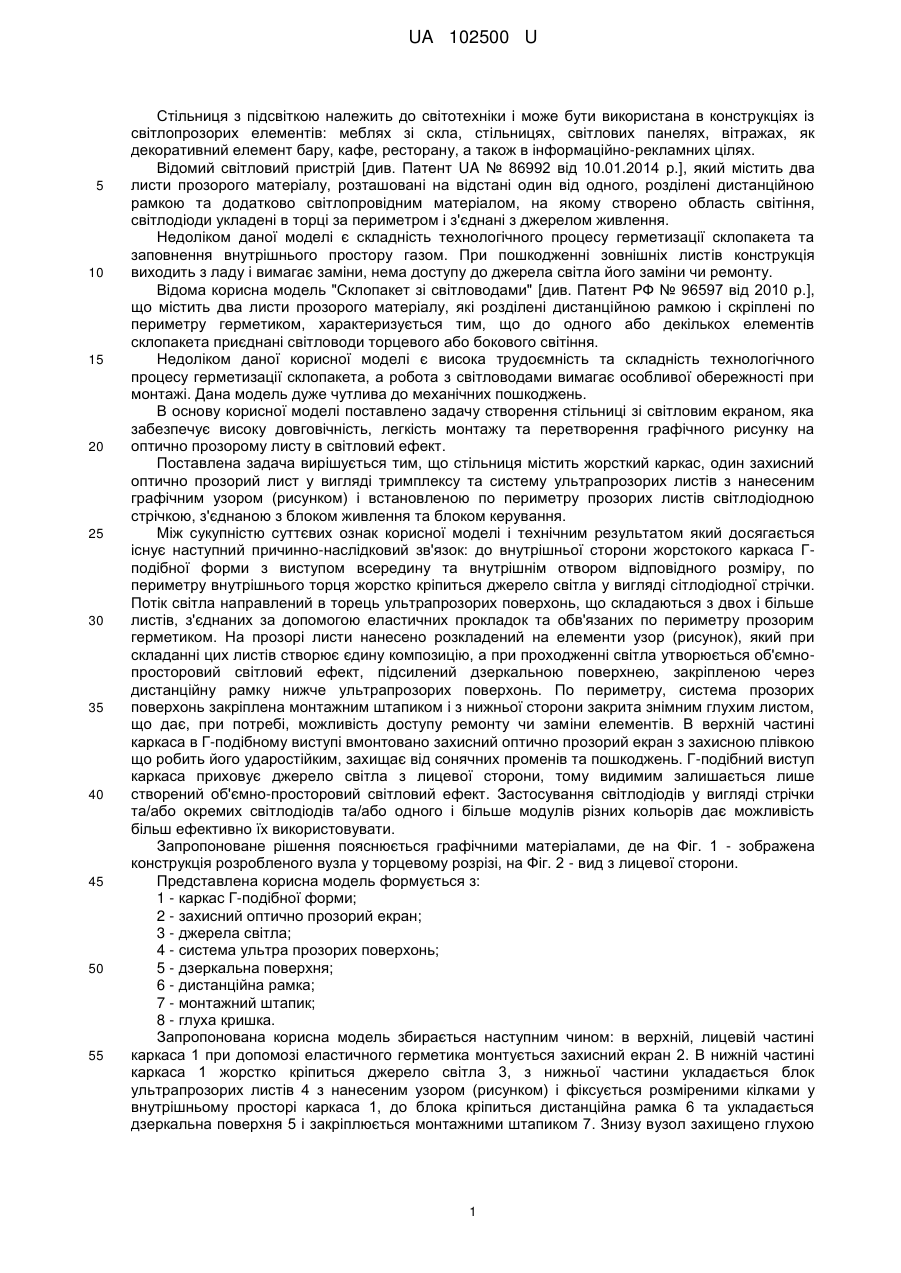

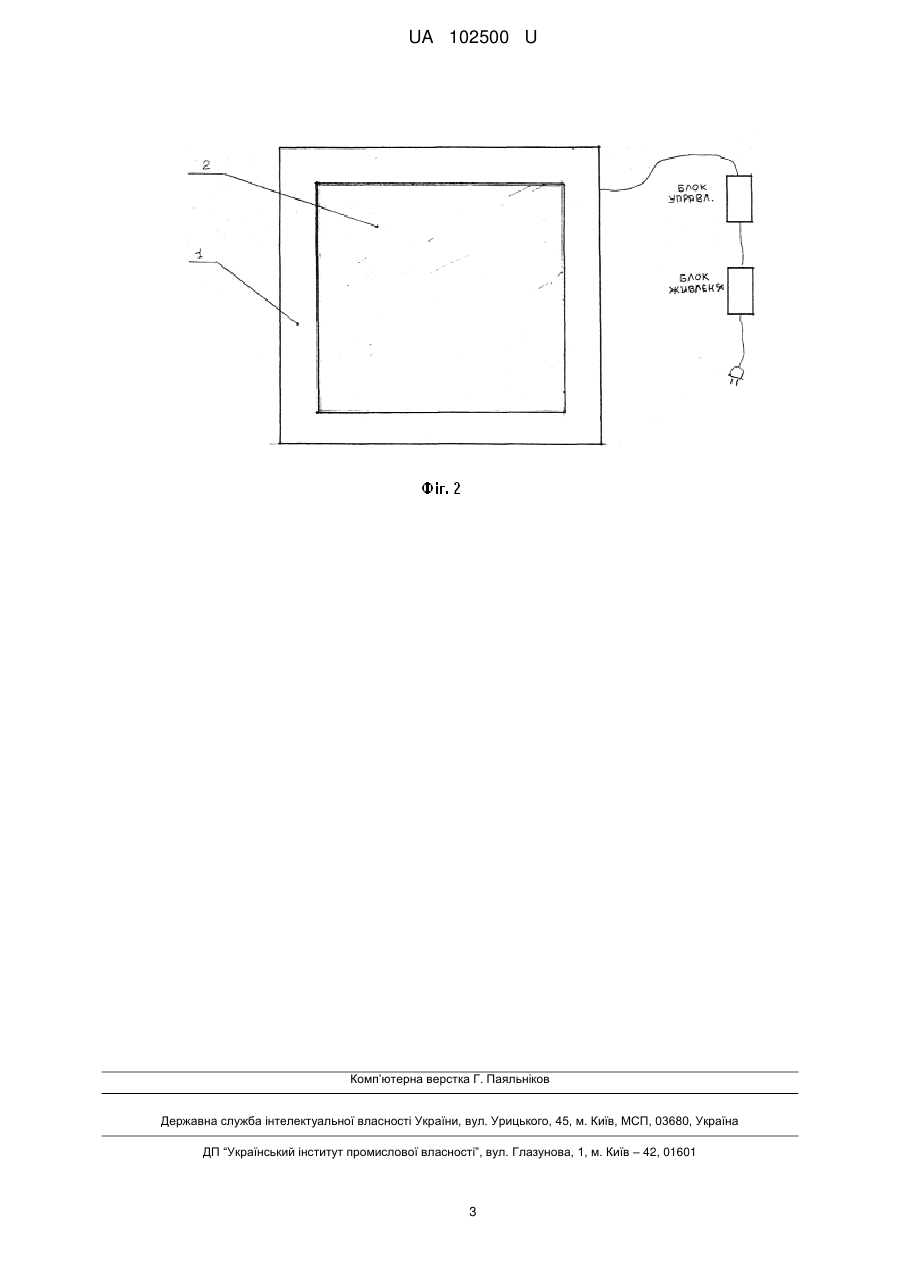

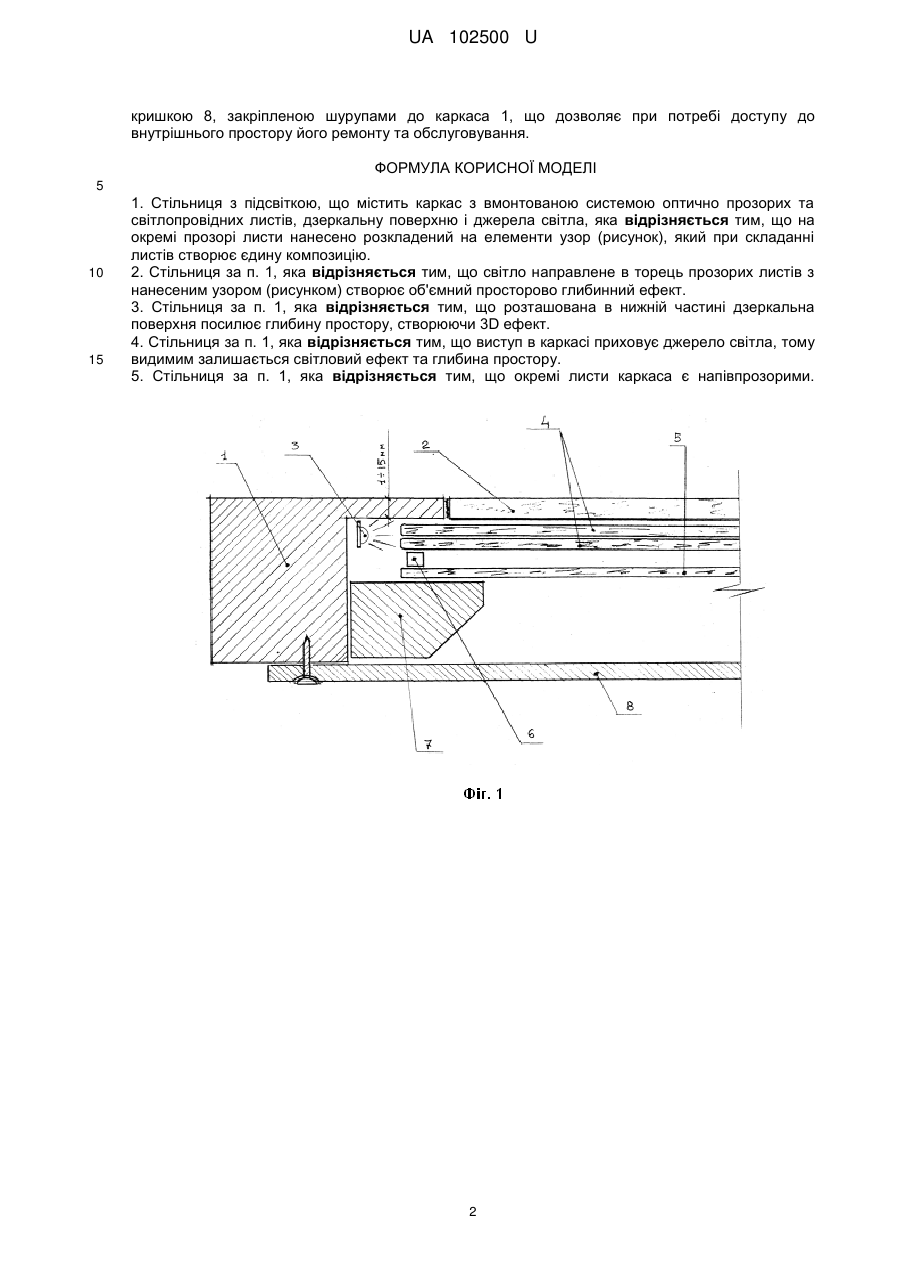

Реферат: Стільниця з підсвіткою містить каркас з вмонтованою системою оптично прозорих та світлопровідних листів, дзеркальну поверхню і джерела світла. На окремі прозорі листи нанесено розкладений на елементи узор (рисунок), який при складанні листів створює єдину композицію. UA 102500 U (12) UA 102500 U UA 102500 U 5 10 15 20 25 30 35 40 45 50 55 Стільниця з підсвіткою належить до світотехніки і може бути використана в конструкціях із світлопрозорих елементів: меблях зі скла, стільницях, світлових панелях, вітражах, як декоративний елемент бару, кафе, ресторану, а також в інформаційно-рекламних цілях. Відомий світловий пристрій [див. Патент UA № 86992 від 10.01.2014 р.], який містить два листи прозорого матеріалу, розташовані на відстані один від одного, розділені дистанційною рамкою та додатково світлопровідним матеріалом, на якому створено область світіння, світлодіоди укладені в торці за периметром і з'єднані з джерелом живлення. Недоліком даної моделі є складність технологічного процесу герметизації склопакета та заповнення внутрішнього простору газом. При пошкодженні зовнішніх листів конструкція виходить з ладу і вимагає заміни, нема доступу до джерела світла його заміни чи ремонту. Відома корисна модель "Склопакет зі світловодами" [див. Патент РФ № 96597 від 2010 р.], що містить два листи прозорого матеріалу, які розділені дистанційною рамкою і скріплені по периметру герметиком, характеризується тим, що до одного або декількох елементів склопакета приєднані світловоди торцевого або бокового світіння. Недоліком даної корисної моделі є висока трудоємність та складність технологічного процесу герметизації склопакета, а робота з світловодами вимагає особливої обережності при монтажі. Дана модель дуже чутлива до механічних пошкоджень. В основу корисної моделі поставлено задачу створення стільниці зі світловим екраном, яка забезпечує високу довговічність, легкість монтажу та перетворення графічного рисунку на оптично прозорому листу в світловий ефект. Поставлена задача вирішується тим, що стільниця містить жорсткий каркас, один захисний оптично прозорий лист у вигляді тримплексу та систему ультрапрозорих листів з нанесеним графічним узором (рисунком) і встановленою по периметру прозорих листів світлодіодною стрічкою, з'єднаною з блоком живлення та блоком керування. Між сукупністю суттєвих ознак корисної моделі і технічним результатом який досягається існує наступний причинно-наслідковий зв'язок: до внутрішньої сторони жорстокого каркаса Гподібної форми з виступом всередину та внутрішнім отвором відповідного розміру, по периметру внутрішнього торця жорстко кріпиться джерело світла у вигляді сітлодіодної стрічки. Потік світла направлений в торець ультрапрозорих поверхонь, що складаються з двох і більше листів, з'єднаних за допомогою еластичних прокладок та обв'язаних по периметру прозорим герметиком. На прозорі листи нанесено розкладений на елементи узор (рисунок), який при складанні цих листів створює єдину композицію, а при проходженні світла утворюється об'ємнопросторовий світловий ефект, підсилений дзеркальною поверхнею, закріпленою через дистанційну рамку нижче ультрапрозорих поверхонь. По периметру, система прозорих поверхонь закріплена монтажним штапиком і з нижньої сторони закрита знімним глухим листом, що дає, при потребі, можливість доступу ремонту чи заміни елементів. В верхній частині каркаса в Г-подібному виступі вмонтовано захисний оптично прозорий екран з захисною плівкою що робить його ударостійким, захищає від сонячних променів та пошкоджень. Г-подібний виступ каркаса приховує джерело світла з лицевої сторони, тому видимим залишається лише створений об'ємно-просторовий світловий ефект. Застосування світлодіодів у вигляді стрічки та/або окремих світлодіодів та/або одного і більше модулів різних кольорів дає можливість більш ефективно їх використовувати. Запропоноване рішення пояснюється графічними матеріалами, де на Фіг. 1 - зображена конструкція розробленого вузла у торцевому розрізі, на Фіг. 2 - вид з лицевої сторони. Представлена корисна модель формується з: 1 - каркас Г-подібної форми; 2 - захисний оптично прозорий екран; 3 - джерела світла; 4 - система ультра прозорих поверхонь; 5 - дзеркальна поверхня; 6 - дистанційна рамка; 7 - монтажний штапик; 8 - глуха кришка. Запропонована корисна модель збирається наступним чином: в верхній, лицевій частині каркаса 1 при допомозі еластичного герметика монтується захисний екран 2. В нижній частині каркаса 1 жорстко кріпиться джерело світла 3, з нижньої частини укладається блок ультрапрозорих листів 4 з нанесеним узором (рисунком) і фіксується розміреними кілками у внутрішньому просторі каркаса 1, до блока кріпиться дистанційна рамка 6 та укладається дзеркальна поверхня 5 і закріплюється монтажними штапиком 7. Знизу вузол захищено глухою 1 UA 102500 U кришкою 8, закріпленою шурупами до каркаса 1, що дозволяє при потребі доступу до внутрішнього простору його ремонту та обслуговування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Стільниця з підсвіткою, що містить каркас з вмонтованою системою оптично прозорих та світлопровідних листів, дзеркальну поверхню і джерела світла, яка відрізняється тим, що на окремі прозорі листи нанесено розкладений на елементи узор (рисунок), який при складанні листів створює єдину композицію. 2. Стільниця за п. 1, яка відрізняється тим, що світло направлене в торець прозорих листів з нанесеним узором (рисунком) створює об'ємний просторово глибинний ефект. 3. Стільниця за п. 1, яка відрізняється тим, що розташована в нижній частині дзеркальна поверхня посилює глибину простору, створюючи 3D ефект. 4. Стільниця за п. 1, яка відрізняється тим, що виступ в каркасі приховує джерело світла, тому видимим залишається світловий ефект та глибина простору. 5. Стільниця за п. 1, яка відрізняється тим, що окремі листи каркаса є напівпрозорими. 2 UA 102500 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
