Стільниця

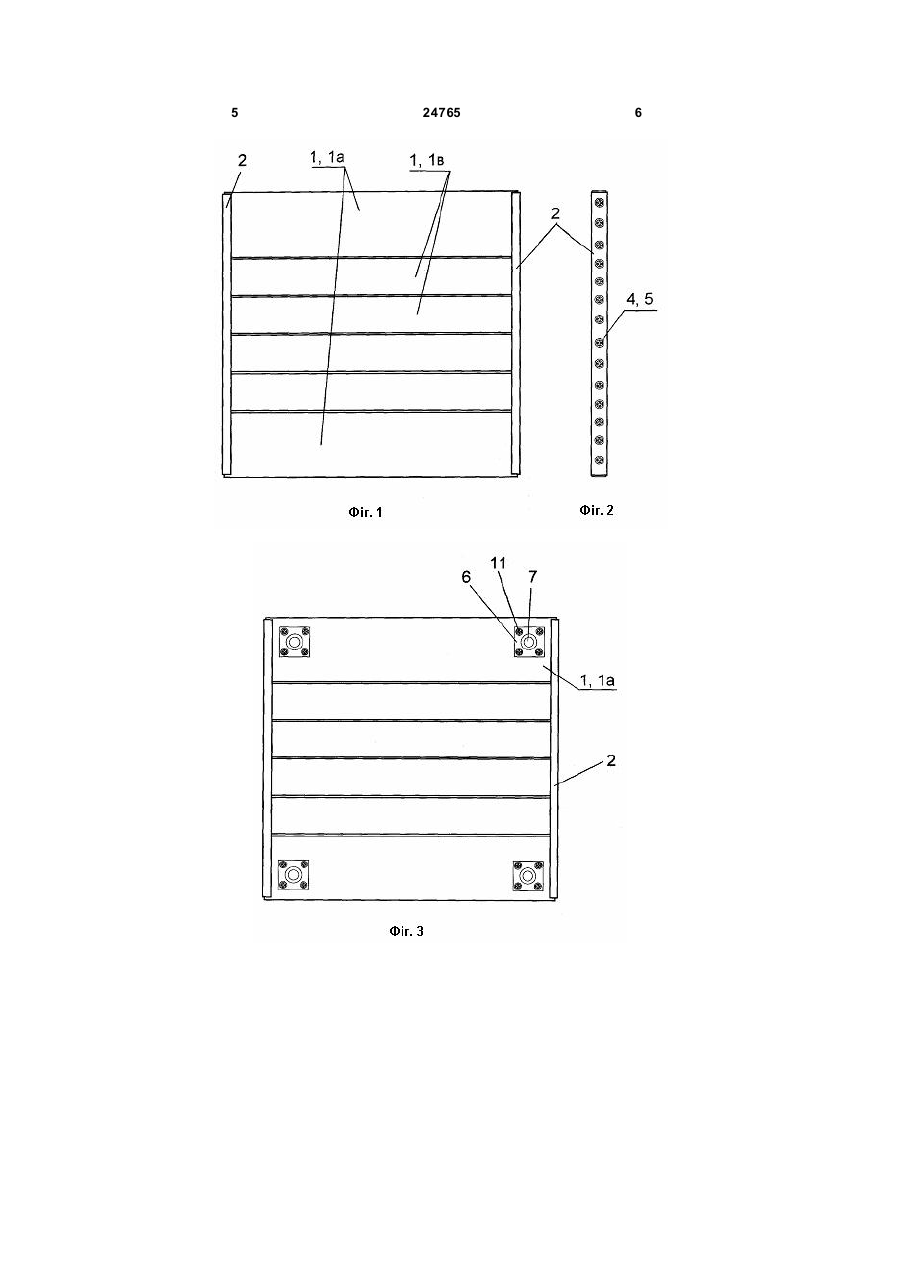

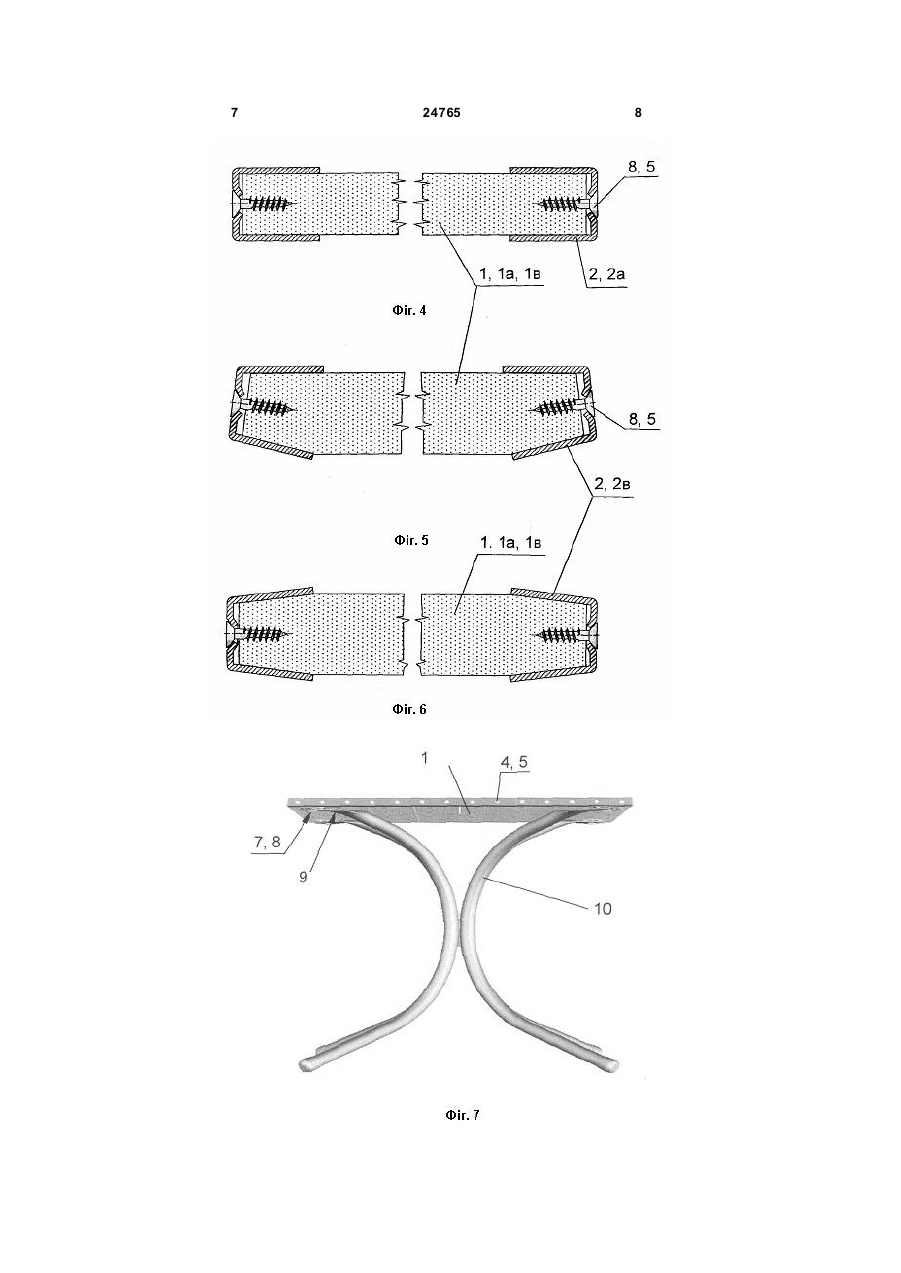

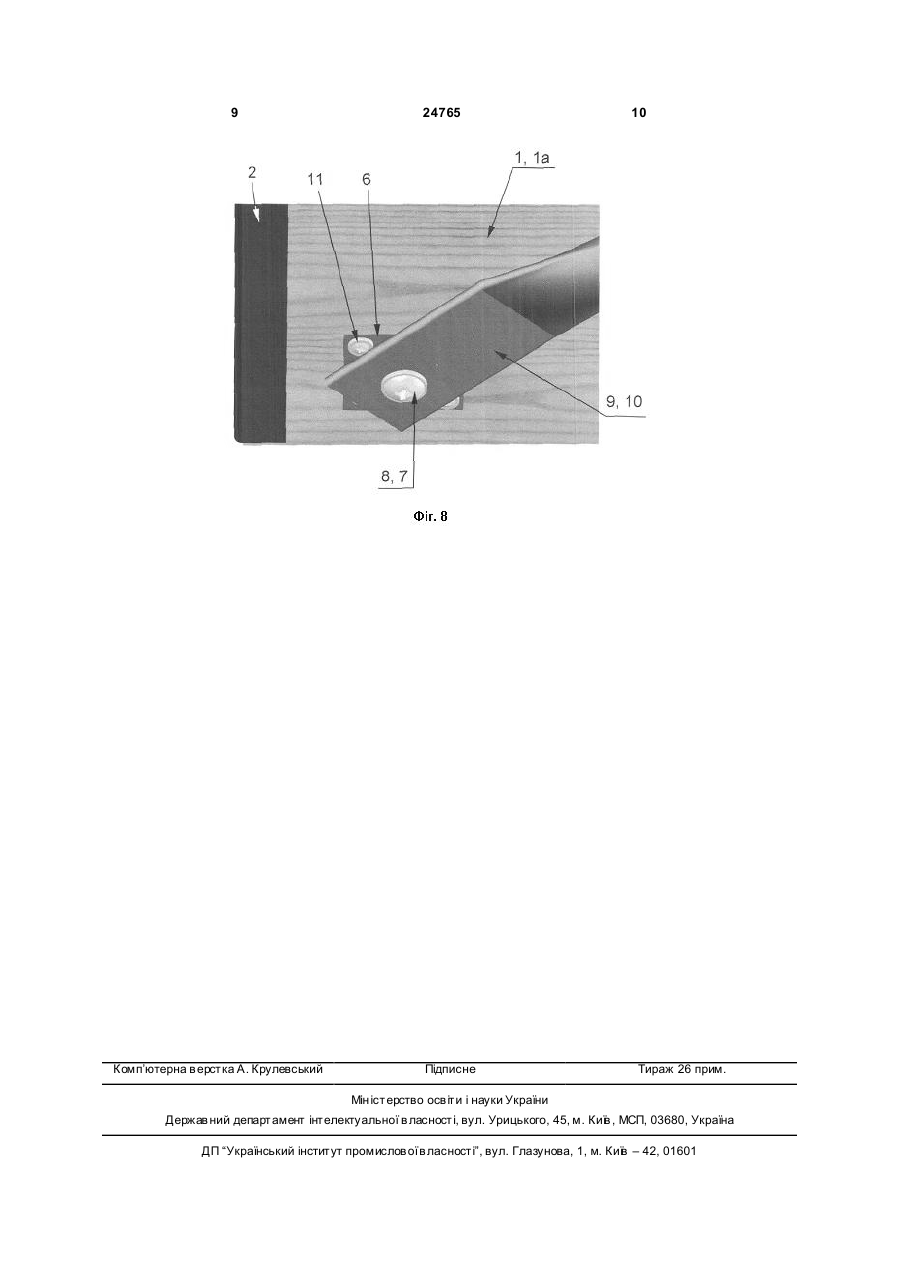

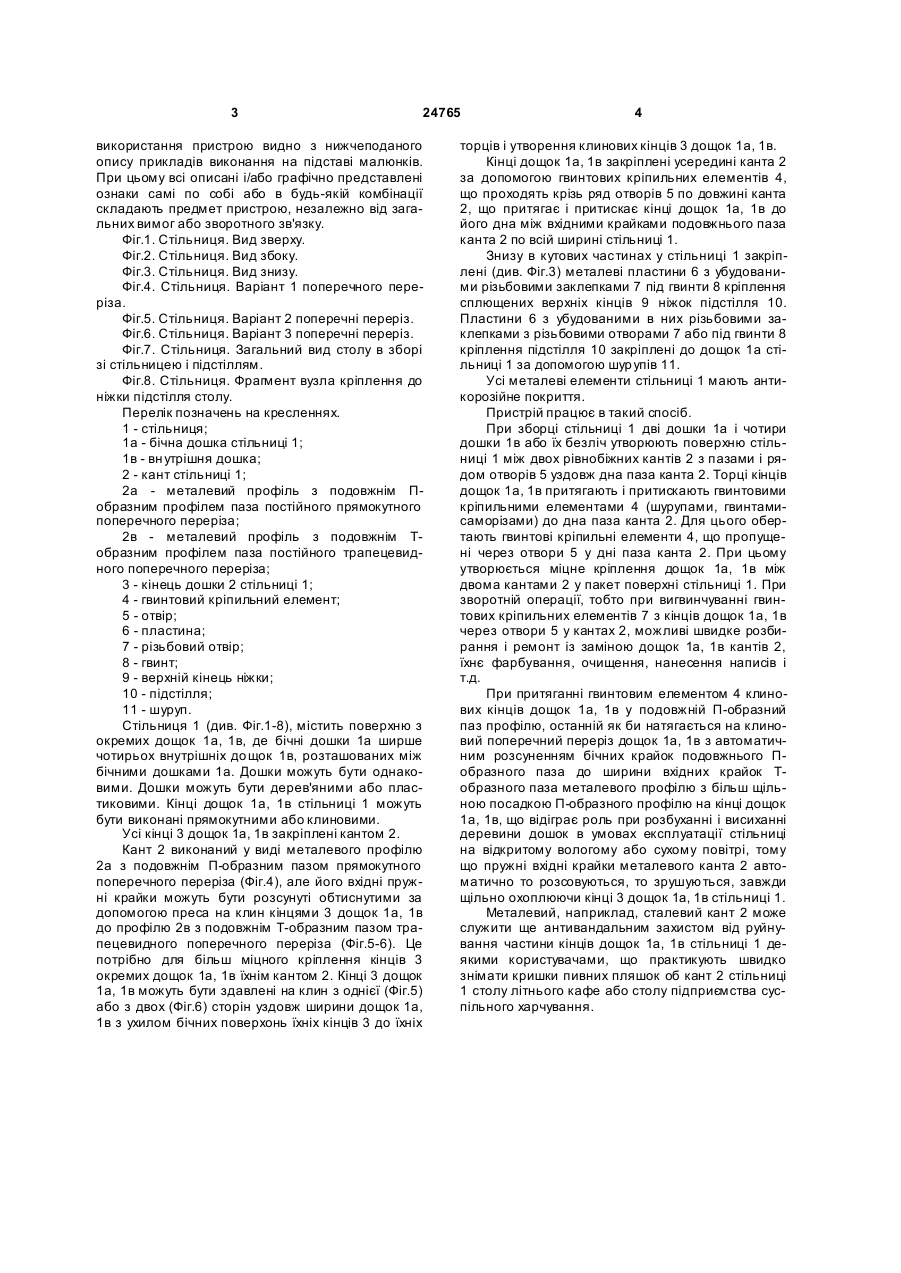

Стільниця, що містить поверхню з дощок, кінці 3 24765 використання пристрою видно з нижчеподаного опису прикладів виконання на підставі малюнків. При цьому всі описані і/або графічно представлені ознаки самі по собі або в будь-якій комбінації складають предмет пристрою, незалежно від загальних вимог або зворотного зв'язку. Фіг.1. Стільниця. Вид зверху. Фіг.2. Стільниця. Вид збоку. Фіг.3. Стільниця. Вид знизу. Фіг.4. Стільниця. Варіант 1 поперечного переріза. Фіг.5. Стільниця. Варіант 2 поперечні переріз. Фіг.6. Стільниця. Варіант 3 поперечні переріз. Фіг.7. Стільниця. Загальний вид столу в зборі зі стільницею і підстіллям. Фіг.8. Стільниця. Фрагмент вузла кріплення до ніжки підстілля столу. Перелік позначень на кресленнях. 1 - стільниця; 1а - бічна дошка стільниці 1; 1в - вн утрішня дошка; 2 - кант стільниці 1; 2а - металевий профіль з подовжнім Побразним профілем паза постійного прямокутного поперечного переріза; 2в - металевий профіль з подовжнім Тобразним профілем паза постійного трапецевидного поперечного переріза; 3 - кінець дошки 2 стільниці 1; 4 - гвинтовий кріпильний елемент; 5 - отвір; 6 - пластина; 7 - різьбовий отвір; 8 - гвинт; 9 - верхній кінець ніжки; 10 - підстілля; 11 - шуруп. Стільниця 1 (див. Фіг.1-8), містить поверхню з окремих дощок 1а, 1в, де бічні дошки 1а ширше чотирьох внутрішніх до щок 1в, розташованих між бічними дошками 1а. Дошки можуть бути однаковими. Дошки можуть бути дерев'яними або пластиковими. Кінці дощок 1а, 1в стільниці 1 можуть бути виконані прямокутними або клиновими. Усі кінці 3 дощок 1а, 1в закріплені кантом 2. Кант 2 виконаний у виді металевого профілю 2а з подовжнім П-образним пазом прямокутного поперечного переріза (Фіг.4), але його вхідні пружні крайки можуть бути розсунуті обтиснутими за допомогою преса на клин кінцями 3 дощок 1а, 1в до профілю 2в з подовжнім Т-образним пазом трапецевидного поперечного переріза (Фіг.5-6). Це потрібно для більш міцного кріплення кінців 3 окремих дощок 1а, 1в їхнім кантом 2. Кінці 3 дощок 1а, 1в можуть бути здавлені на клин з однієї (Фіг.5) або з двох (Фіг.6) сторін уздовж ширини дощок 1а, 1в з ухилом бічних поверхонь їхніх кінців 3 до їхніх 4 торців і утворення клинових кінців 3 дощок 1а, 1в. Кінці дощок 1а, 1в закріплені усередині канта 2 за допомогою гвинтових кріпильних елементів 4, що проходять крізь ряд отворів 5 по довжині канта 2, що притягає і притискає кінці дощок 1а, 1в до його дна між вхідними крайками подовжнього паза канта 2 по всій ширині стільниці 1. Знизу в кутових частинах у стільниці 1 закріплені (див. Фіг.3) металеві пластини 6 з убудованими різьбовими заклепками 7 під гвинти 8 кріплення сплющених верхніх кінців 9 ніжок підстілля 10. Пластини 6 з убудованими в них різьбовими заклепками з різьбовими отворами 7 або під гвинти 8 кріплення підстілля 10 закріплені до дощок 1а стільниці 1 за допомогою шур упів 11. Усі металеві елементи стільниці 1 мають антикорозійне покриття. Пристрій працює в такий спосіб. При зборці стільниці 1 дві дошки 1а і чотири дошки 1в або їх безліч утворюють поверхню стільниці 1 між двох рівнобіжних кантів 2 з пазами і рядом отворів 5 уздовж дна паза канта 2. Торці кінців дощок 1а, 1в притягають і притискають гвинтовими кріпильними елементами 4 (шурупами, гвинтамисаморізами) до дна паза канта 2. Для цього обертають гвинтові кріпильні елементи 4, що пропущені через отвори 5 у дні паза канта 2. При цьому утворюється міцне кріплення дощок 1а, 1в між двома кантами 2 у пакет поверхні стільниці 1. При зворотній операції, тобто при вигвинчуванні гвинтових кріпильних елементів 7 з кінців дощок 1а, 1в через отвори 5 у кантах 2, можливі швидке розбирання і ремонт із заміною дощок 1а, 1в кантів 2, їхнє фарбування, очищення, нанесення написів і т.д. При притяганні гвинтовим елементом 4 клинових кінців дощок 1а, 1в у подовжній П-образний паз профілю, останній як би натягається на клиновий поперечний переріз дощок 1а, 1в з автоматичним розсуненням бічних крайок подовжнього Побразного паза до ширини вхідних крайок Тобразного паза металевого профілю з більш щільною посадкою П-образного профілю на кінці дощок 1а, 1в, що відіграє роль при розбуханні і висиханні деревини дошок в умовах експлуатації стільниці на відкритому вологому або сухому повітрі, тому що пружні вхідні крайки металевого канта 2 автоматично то розсовуються, то зрушуються, завжди щільно охоплюючи кінці 3 дощок 1а, 1в стільниці 1. Металевий, наприклад, сталевий кант 2 може служити ще антивандальним захистом від руйнування частини кінців дощок 1а, 1в стільниці 1 деякими користувачами, що практикують швидко знімати кришки пивних пляшок об кант 2 стільниці 1 столу літнього кафе або столу підприємства суспільного харчування. 5 24765 6 7 24765 8 9 Комп’ютерна в ерстка А. Крулевський 24765 Підписне 10 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
