Пристрій для захоплення, переміщення і вивантаження мішків

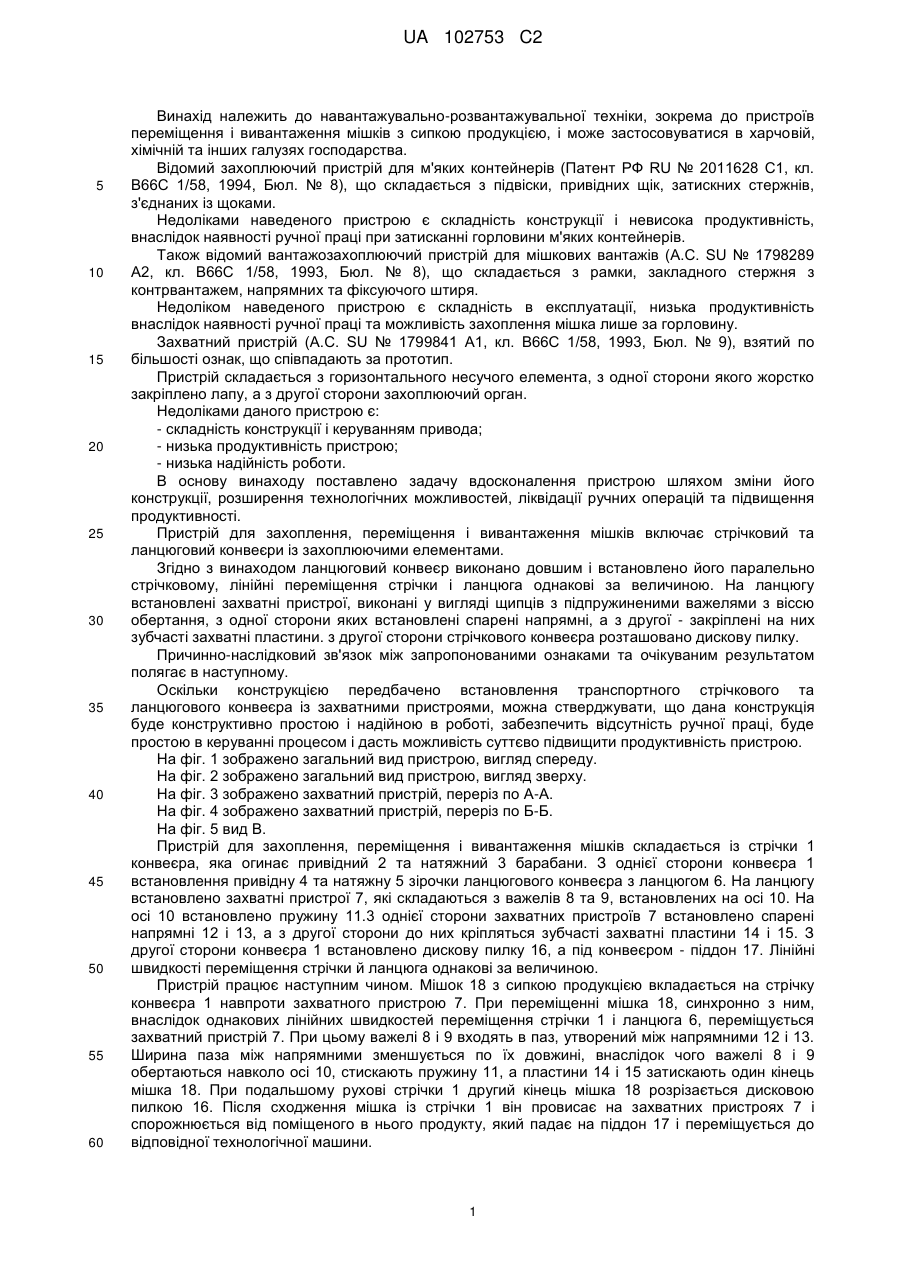

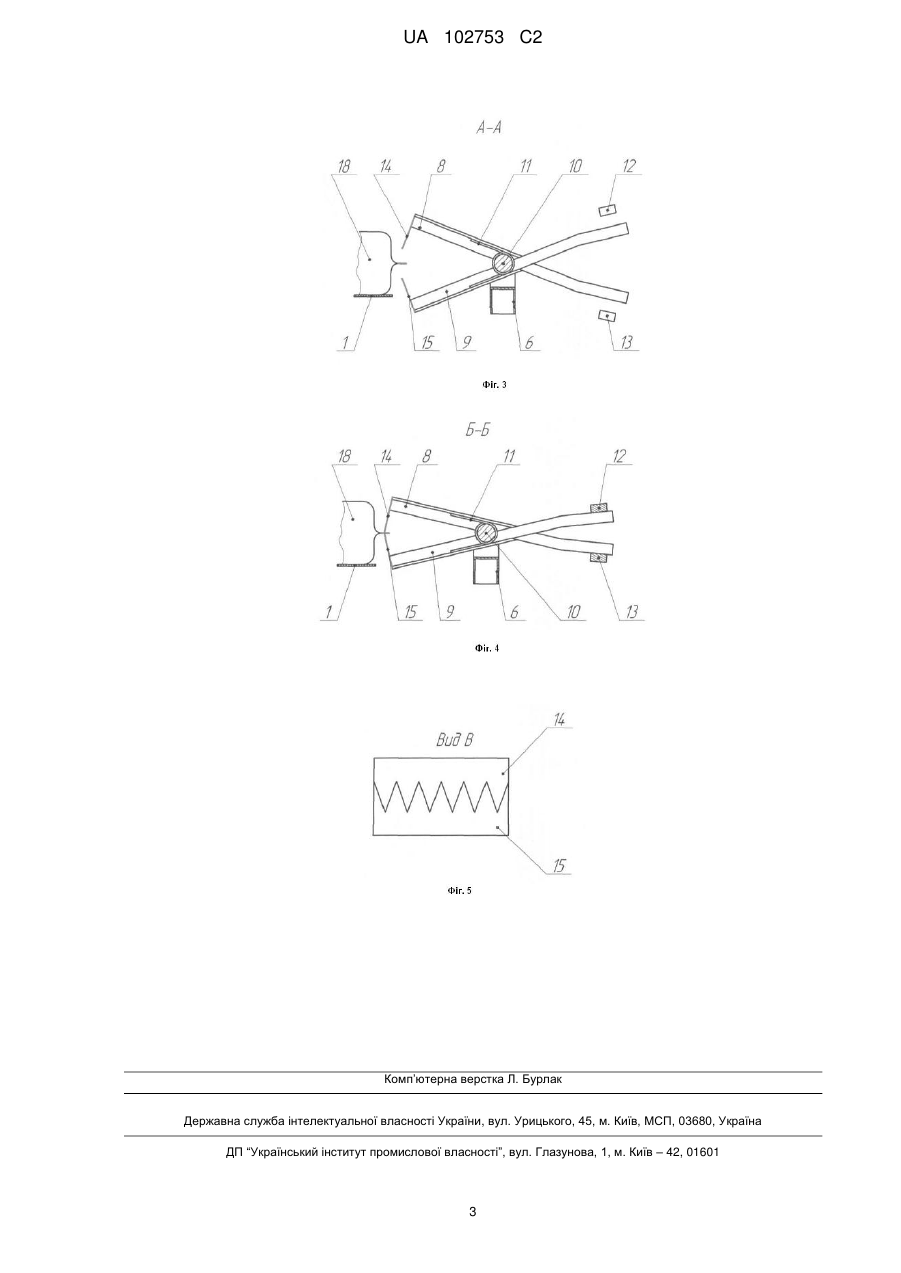

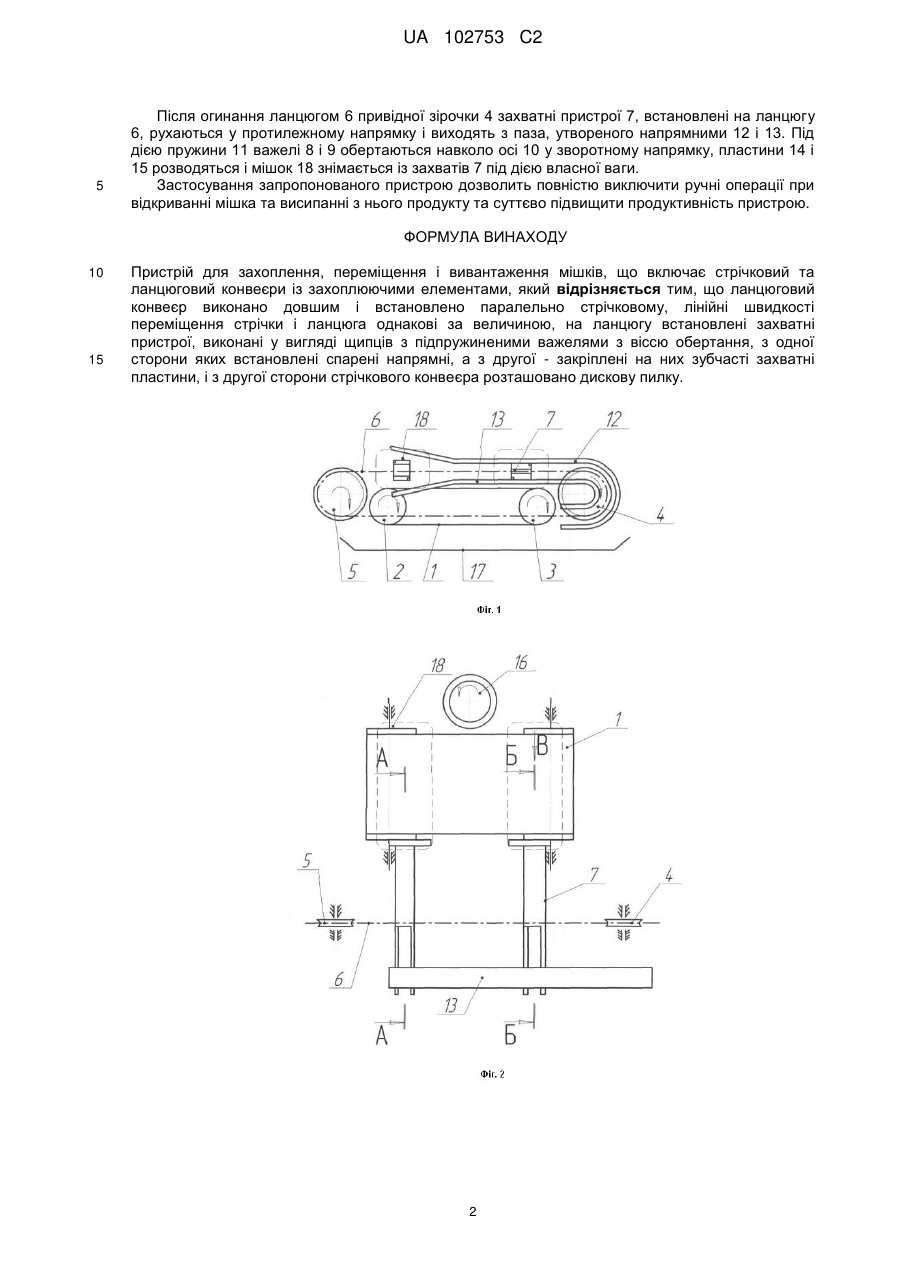

Реферат: Винахід належить до засобів механізації процесів пакування та переміщення полімерних мішків і може використовуватися на складах і в фасувальних цехах. Пристрій складається із стрічкового та довшого за нього, паралельно встановленого, ланцюгового конвеєрів. Швидкості переміщення стрічки і ланцюга однакові за величиною. На ланцюгу встановлено захватні пристрої, виконані у вигляді щипців з підпружиненими важелями з віссю обертання. З одної сторони важелів встановлені спарені напрямні, а з другої - закріплені на них зубчасті пластини. З другої сторони конвеєра розташовану дискову пилку. При переміщенні мішка він захоплюється захватними пристроями, розрізається дисковою пилкою і спорожнюється від продукту. Відведення порожнього мішка здійснюється на зворотній ділянці ланцюгового конвеєра. Така конструкція пристрою дозволить виключити ручні операції та суттєво підвищити його продуктивність. UA 102753 C2 (12) UA 102753 C2 UA 102753 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до навантажувально-розвантажувальної техніки, зокрема до пристроїв переміщення і вивантаження мішків з сипкою продукцією, і може застосовуватися в харчовій, хімічній та інших галузях господарства. Відомий захоплюючий пристрій для м'яких контейнерів (Патент РФ RU № 2011628 С1, кл. В66С 1/58, 1994, Бюл. № 8), що складається з підвіски, привідних щік, затискних стержнів, з'єднаних із щоками. Недоліками наведеного пристрою є складність конструкції і невисока продуктивність, внаслідок наявності ручної праці при затисканні горловини м'яких контейнерів. Також відомий вантажозахоплюючий пристрій для мішкових вантажів (А.С. SU № 1798289 А2, кл. В66С 1/58, 1993, Бюл. № 8), що складається з рамки, закладного стержня з контрвантажем, напрямних та фіксуючого штиря. Недоліком наведеного пристрою є складність в експлуатації, низька продуктивність внаслідок наявності ручної праці та можливість захоплення мішка лише за горловину. Захватний пристрій (А.С. SU № 1799841 А1, кл. В66С 1/58, 1993, Бюл. № 9), взятий по більшості ознак, що співпадають за прототип. Пристрій складається з горизонтального несучого елемента, з одної сторони якого жорстко закріплено лапу, а з другої сторони захоплюючий орган. Недоліками даного пристрою є: - складність конструкції і керуванням привода; - низька продуктивність пристрою; - низька надійність роботи. В основу винаходу поставлено задачу вдосконалення пристрою шляхом зміни його конструкції, розширення технологічних можливостей, ліквідації ручних операцій та підвищення продуктивності. Пристрій для захоплення, переміщення і вивантаження мішків включає стрічковий та ланцюговий конвеєри із захоплюючими елементами. Згідно з винаходом ланцюговий конвеєр виконано довшим і встановлено його паралельно стрічковому, лінійні переміщення стрічки і ланцюга однакові за величиною. На ланцюгу встановлені захватні пристрої, виконані у вигляді щипців з підпружиненими важелями з віссю обертання, з одної сторони яких встановлені спарені напрямні, а з другої - закріплені на них зубчасті захватні пластини. з другої сторони стрічкового конвеєра розташовано дискову пилку. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним результатом полягає в наступному. Оскільки конструкцією передбачено встановлення транспортного стрічкового та ланцюгового конвеєра із захватними пристроями, можна стверджувати, що дана конструкція буде конструктивно простою і надійною в роботі, забезпечить відсутність ручної праці, буде простою в керуванні процесом і дасть можливість суттєво підвищити продуктивність пристрою. На фіг. 1 зображено загальний вид пристрою, вигляд спереду. На фіг. 2 зображено загальний вид пристрою, вигляд зверху. На фіг. 3 зображено захватний пристрій, переріз по А-А. На фіг. 4 зображено захватний пристрій, переріз по Б-Б. На фіг. 5 вид В. Пристрій для захоплення, переміщення і вивантаження мішків складається із стрічки 1 конвеєра, яка огинає привідний 2 та натяжний 3 барабани. З однієї сторони конвеєра 1 встановлення привідну 4 та натяжну 5 зірочки ланцюгового конвеєра з ланцюгом 6. На ланцюгу встановлено захватні пристрої 7, які складаються з важелів 8 та 9, встановлених на осі 10. На осі 10 встановлено пружину 11.3 однієї сторони захватних пристроїв 7 встановлено спарені напрямні 12 і 13, а з другої сторони до них кріпляться зубчасті захватні пластини 14 і 15. З другої сторони конвеєра 1 встановлено дискову пилку 16, а під конвеєром - піддон 17. Лінійні швидкості переміщення стрічки й ланцюга однакові за величиною. Пристрій працює наступним чином. Мішок 18 з сипкою продукцією вкладається на стрічку конвеєра 1 навпроти захватного пристрою 7. При переміщенні мішка 18, синхронно з ним, внаслідок однакових лінійних швидкостей переміщення стрічки 1 і ланцюга 6, переміщується захватний пристрій 7. При цьому важелі 8 і 9 входять в паз, утворений між напрямними 12 і 13. Ширина паза між напрямними зменшується по їх довжині, внаслідок чого важелі 8 і 9 обертаються навколо осі 10, стискають пружину 11, а пластини 14 і 15 затискають один кінець мішка 18. При подальшому рухові стрічки 1 другий кінець мішка 18 розрізається дисковою пилкою 16. Після сходження мішка із стрічки 1 він провисає на захватних пристроях 7 і спорожнюється від поміщеного в нього продукту, який падає на піддон 17 і переміщується до відповідної технологічної машини. 1 UA 102753 C2 5 Після огинання ланцюгом 6 привідної зірочки 4 захватні пристрої 7, встановлені на ланцюгу 6, рухаються у протилежному напрямку і виходять з паза, утвореного напрямними 12 і 13. Під дією пружини 11 важелі 8 і 9 обертаються навколо осі 10 у зворотному напрямку, пластини 14 і 15 розводяться і мішок 18 знімається із захватів 7 під дією власної ваги. Застосування запропонованого пристрою дозволить повністю виключити ручні операції при відкриванні мішка та висипанні з нього продукту та суттєво підвищити продуктивність пристрою. ФОРМУЛА ВИНАХОДУ 10 15 Пристрій для захоплення, переміщення і вивантаження мішків, що включає стрічковий та ланцюговий конвеєри із захоплюючими елементами, який відрізняється тим, що ланцюговий конвеєр виконано довшим і встановлено паралельно стрічковому, лінійні швидкості переміщення стрічки і ланцюга однакові за величиною, на ланцюгу встановлені захватні пристрої, виконані у вигляді щипців з підпружиненими важелями з віссю обертання, з одної сторони яких встановлені спарені напрямні, а з другої - закріплені на них зубчасті захватні пластини, і з другої сторони стрічкового конвеєра розташовано дискову пилку. 2 UA 102753 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
