Очисник головок коренеплодів

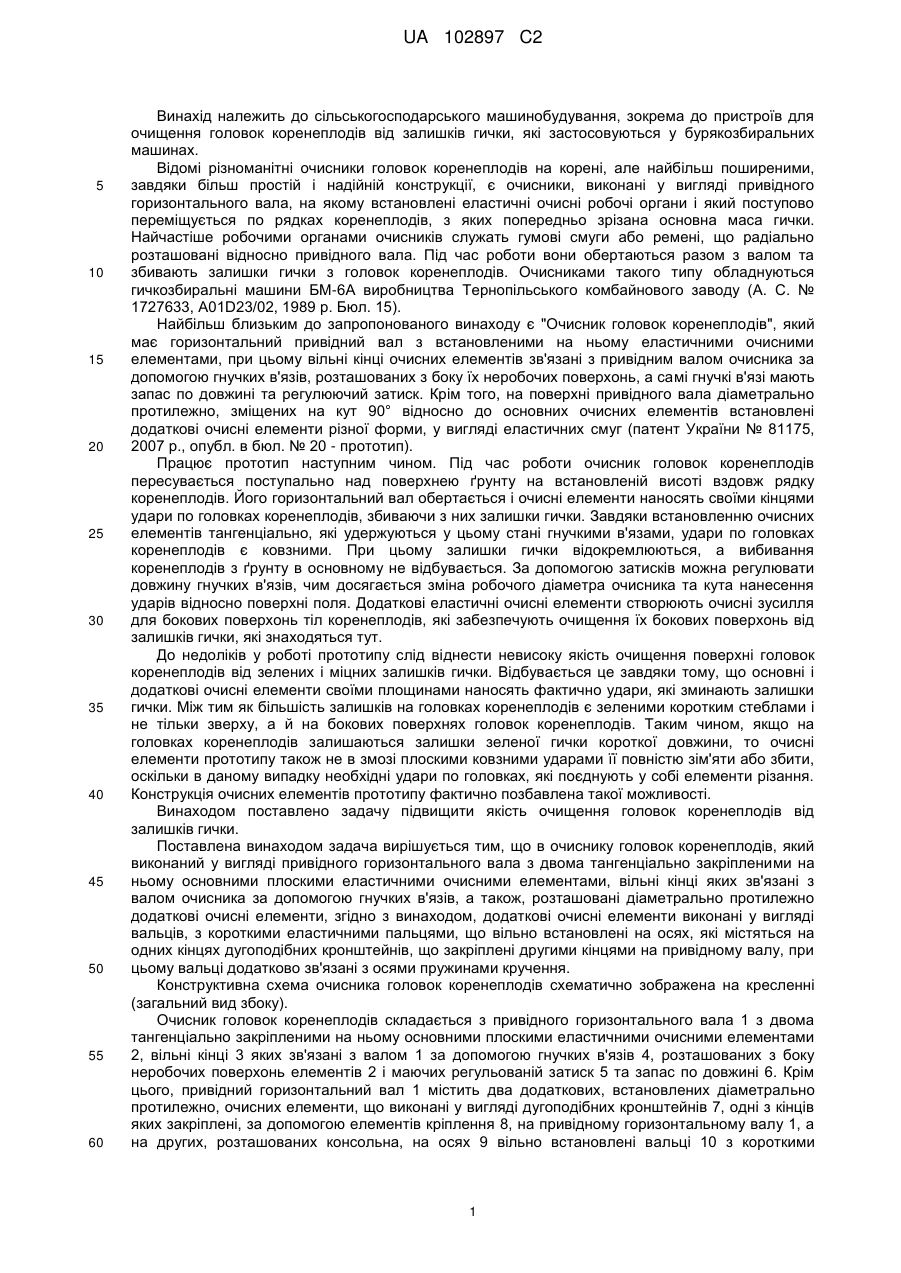

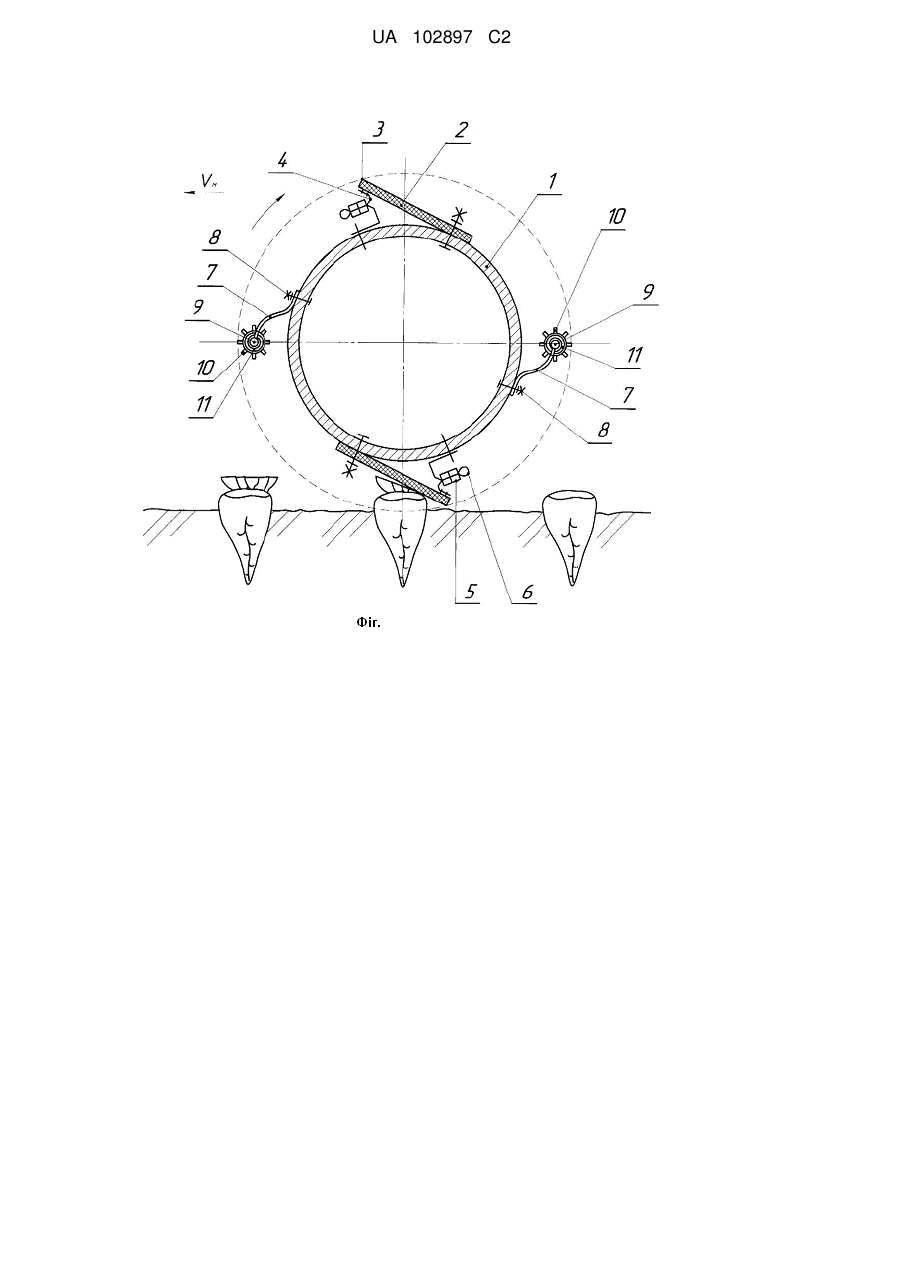

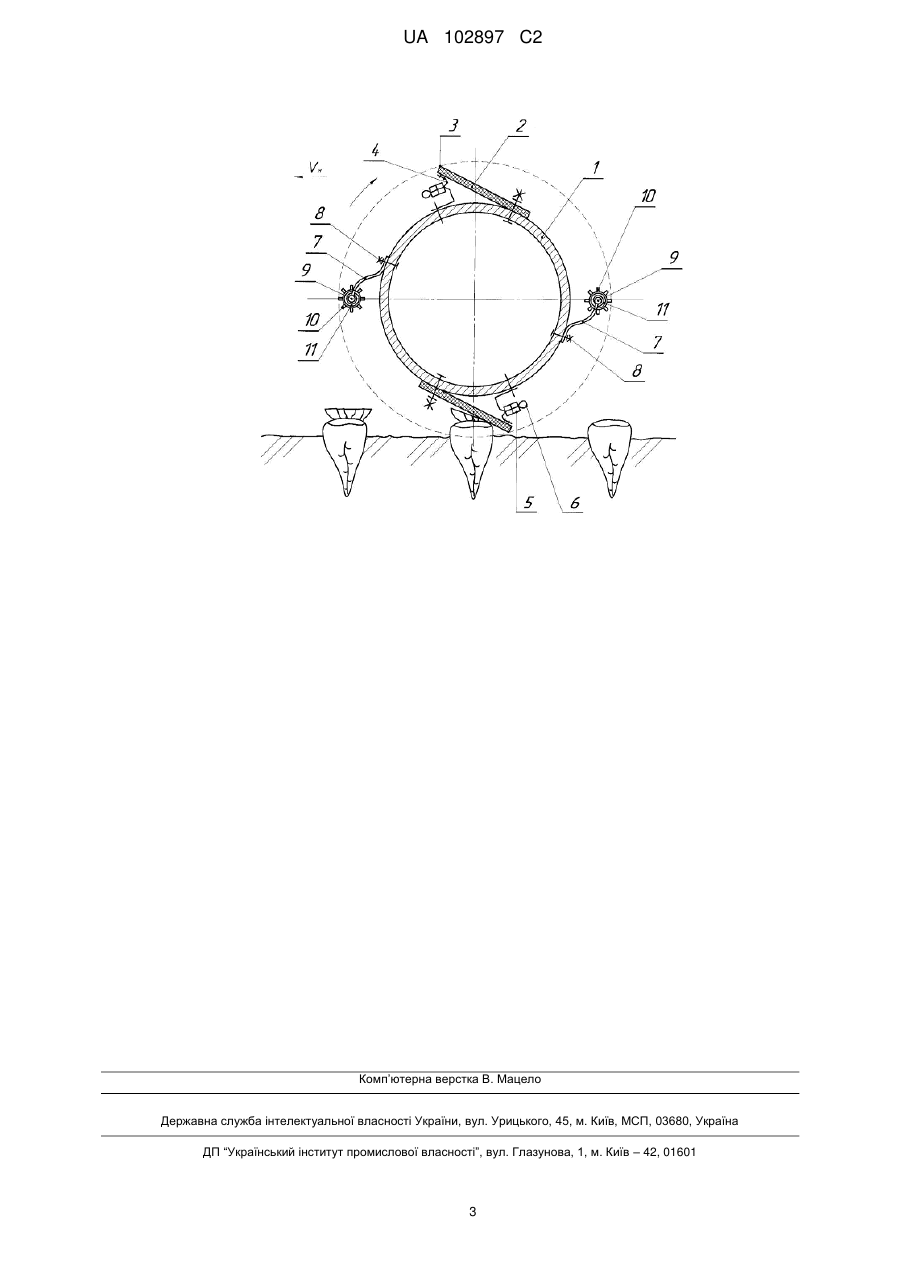

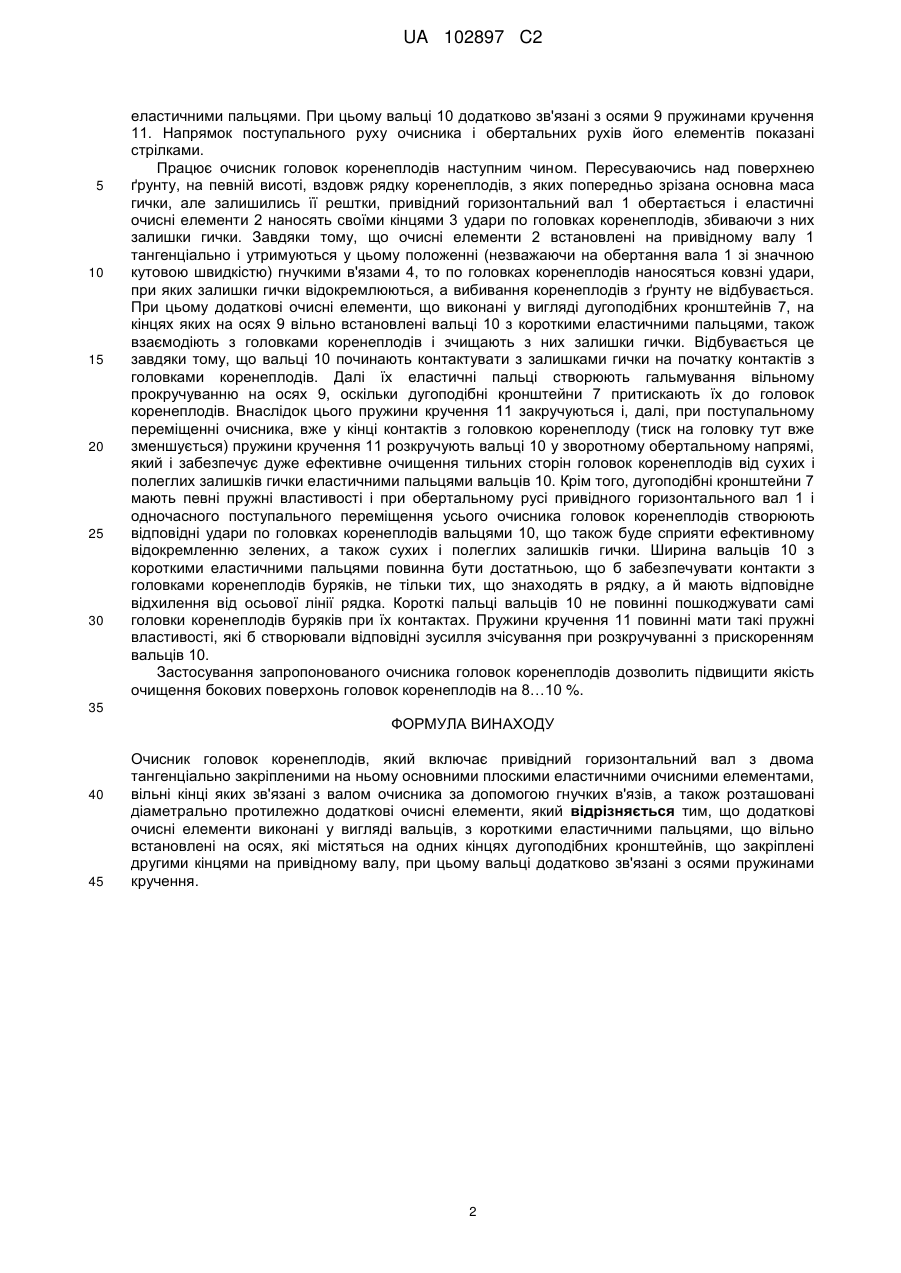

Реферат: Очисник головок коренеплодів включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язів, а також, розташовані діаметрально протилежно додаткові очисні елементи. Додаткові очисні елементи виконані у вигляді вальців, з короткими еластичними пальцями, що вільно встановлені на осях, які містяться на одних кінцях дугоподібних кронштейнів, що закріплені другими кінцями на привідному валу. При цьому вальці додатково зв'язані з осями пружинами кручення. UA 102897 C2 (12) UA 102897 C2 UA 102897 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички, які застосовуються у бурякозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені, але найбільш поширеними, завдяки більш простій і надійній конструкції, є очисники, виконані у вигляді привідного горизонтального вала, на якому встановлені еластичні очисні робочі органи і який поступово переміщується по рядках коренеплодів, з яких попередньо зрізана основна маса гички. Найчастіше робочими органами очисників служать гумові смуги або ремені, що радіально розташовані відносно привідного вала. Під час роботи вони обертаються разом з валом та збивають залишки гички з головок коренеплодів. Очисниками такого типу обладнуються гичкозбиральні машини БМ-6А виробництва Тернопільського комбайнового заводу (А. С. № 1727633, А01D23/02, 1989 р. Бюл. 15). Найбільш близьким до запропонованого винаходу є "Очисник головок коренеплодів", який має горизонтальний привідний вал з встановленими на ньому еластичними очисними елементами, при цьому вільні кінці очисних елементів зв'язані з привідним валом очисника за допомогою гнучких в'язів, розташованих з боку їх неробочих поверхонь, а самі гнучкі в'язі мають запас по довжині та регулюючий затиск. Крім того, на поверхні привідного вала діаметрально протилежно, зміщених на кут 90° відносно до основних очисних елементів встановлені додаткові очисні елементи різної форми, у вигляді еластичних смуг (патент України № 81175, 2007 р., опубл. в бюл. № 20 - прототип). Працює прототип наступним чином. Під час роботи очисник головок коренеплодів пересувається поступально над поверхнею ґрунту на встановленій висоті вздовж рядку коренеплодів. Його горизонтальний вал обертається і очисні елементи наносять своїми кінцями удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки встановленню очисних елементів тангенціально, які удержуються у цьому стані гнучкими в'язами, удари по головках коренеплодів є ковзними. При цьому залишки гички відокремлюються, а вибивання коренеплодів з ґрунту в основному не відбувається. За допомогою затисків можна регулювати довжину гнучких в'язів, чим досягається зміна робочого діаметра очисника та кута нанесення ударів відносно поверхні поля. Додаткові еластичні очисні елементи створюють очисні зусилля для бокових поверхонь тіл коренеплодів, які забезпечують очищення їх бокових поверхонь від залишків гички, які знаходяться тут. До недоліків у роботі прототипу слід віднести невисоку якість очищення поверхні головок коренеплодів від зелених і міцних залишків гички. Відбувається це завдяки тому, що основні і додаткові очисні елементи своїми площинами наносять фактично удари, які зминають залишки гички. Між тим як більшість залишків на головках коренеплодів є зеленими коротким стеблами і не тільки зверху, а й на бокових поверхнях головок коренеплодів. Таким чином, якщо на головках коренеплодів залишаються залишки зеленої гички короткої довжини, то очисні елементи прототипу також не в змозі плоскими ковзними ударами її повністю зім'яти або збити, оскільки в даному випадку необхідні удари по головках, які поєднують у собі елементи різання. Конструкція очисних елементів прототипу фактично позбавлена такої можливості. Винаходом поставлено задачу підвищити якість очищення головок коренеплодів від залишків гички. Поставлена винаходом задача вирішується тим, що в очиснику головок коренеплодів, який виконаний у вигляді привідного горизонтального вала з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язів, а також, розташовані діаметрально протилежно додаткові очисні елементи, згідно з винаходом, додаткові очисні елементи виконані у вигляді вальців, з короткими еластичними пальцями, що вільно встановлені на осях, які містяться на одних кінцях дугоподібних кронштейнів, що закріплені другими кінцями на привідному валу, при цьому вальці додатково зв'язані з осями пружинами кручення. Конструктивна схема очисника головок коренеплодів схематично зображена на кресленні (загальний вид збоку). Очисник головок коренеплодів складається з привідного горизонтального вала 1 з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами 2, вільні кінці 3 яких зв'язані з валом 1 за допомогою гнучких в'язів 4, розташованих з боку неробочих поверхонь елементів 2 і маючих регульованій затиск 5 та запас по довжині 6. Крім цього, привідний горизонтальний вал 1 містить два додаткових, встановлених діаметрально протилежно, очисних елементи, що виконані у вигляді дугоподібних кронштейнів 7, одні з кінців яких закріплені, за допомогою елементів кріплення 8, на привідному горизонтальному валу 1, а на других, розташованих консольна, на осях 9 вільно встановлені вальці 10 з короткими 1 UA 102897 C2 5 10 15 20 25 30 еластичними пальцями. При цьому вальці 10 додатково зв'язані з осями 9 пружинами кручення 11. Напрямок поступального руху очисника і обертальних рухів його елементів показані стрілками. Працює очисник головок коренеплодів наступним чином. Пересуваючись над поверхнею ґрунту, на певній висоті, вздовж рядку коренеплодів, з яких попередньо зрізана основна маса гички, але залишились її рештки, привідний горизонтальний вал 1 обертається і еластичні очисні елементи 2 наносять своїми кінцями 3 удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки тому, що очисні елементи 2 встановлені на привідному валу 1 тангенціально і утримуються у цьому положенні (незважаючи на обертання вала 1 зі значною кутовою швидкістю) гнучкими в'язами 4, то по головках коренеплодів наносяться ковзні удари, при яких залишки гички відокремлюються, а вибивання коренеплодів з ґрунту не відбувається. При цьому додаткові очисні елементи, що виконані у вигляді дугоподібних кронштейнів 7, на кінцях яких на осях 9 вільно встановлені вальці 10 з короткими еластичними пальцями, також взаємодіють з головками коренеплодів і зчищають з них залишки гички. Відбувається це завдяки тому, що вальці 10 починають контактувати з залишками гички на початку контактів з головками коренеплодів. Далі їх еластичні пальці створюють гальмування вільному прокручуванню на осях 9, оскільки дугоподібні кронштейни 7 притискають їх до головок коренеплодів. Внаслідок цього пружини кручення 11 закручуються і, далі, при поступальному переміщенні очисника, вже у кінці контактів з головкою коренеплоду (тиск на головку тут вже зменшується) пружини кручення 11 розкручують вальці 10 у зворотному обертальному напрямі, який і забезпечує дуже ефективне очищення тильних сторін головок коренеплодів від сухих і полеглих залишків гички еластичними пальцями вальців 10. Крім того, дугоподібні кронштейни 7 мають певні пружні властивості і при обертальному русі привідного горизонтального вал 1 і одночасного поступального переміщення усього очисника головок коренеплодів створюють відповідні удари по головках коренеплодів вальцями 10, що також буде сприяти ефективному відокремленню зелених, а також сухих і полеглих залишків гички. Ширина вальців 10 з короткими еластичними пальцями повинна бути достатньою, що б забезпечувати контакти з головками коренеплодів буряків, не тільки тих, що знаходять в рядку, а й мають відповідне відхилення від осьової лінії рядка. Короткі пальці вальців 10 не повинні пошкоджувати самі головки коренеплодів буряків при їх контактах. Пружини кручення 11 повинні мати такі пружні властивості, які б створювали відповідні зусилля зчісування при розкручуванні з прискоренням вальців 10. Застосування запропонованого очисника головок коренеплодів дозволить підвищити якість очищення бокових поверхонь головок коренеплодів на 8…10 %. 35 ФОРМУЛА ВИНАХОДУ 40 45 Очисник головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язів, а також розташовані діаметрально протилежно додаткові очисні елементи, який відрізняється тим, що додаткові очисні елементи виконані у вигляді вальців, з короткими еластичними пальцями, що вільно встановлені на осях, які містяться на одних кінцяхдугоподібних кронштейнів, що закріплені другими кінцями на привідному валу, при цьому вальці додатково зв'язані з осями пружинами кручення. 2 UA 102897 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
