Очисник головок коренеплодів

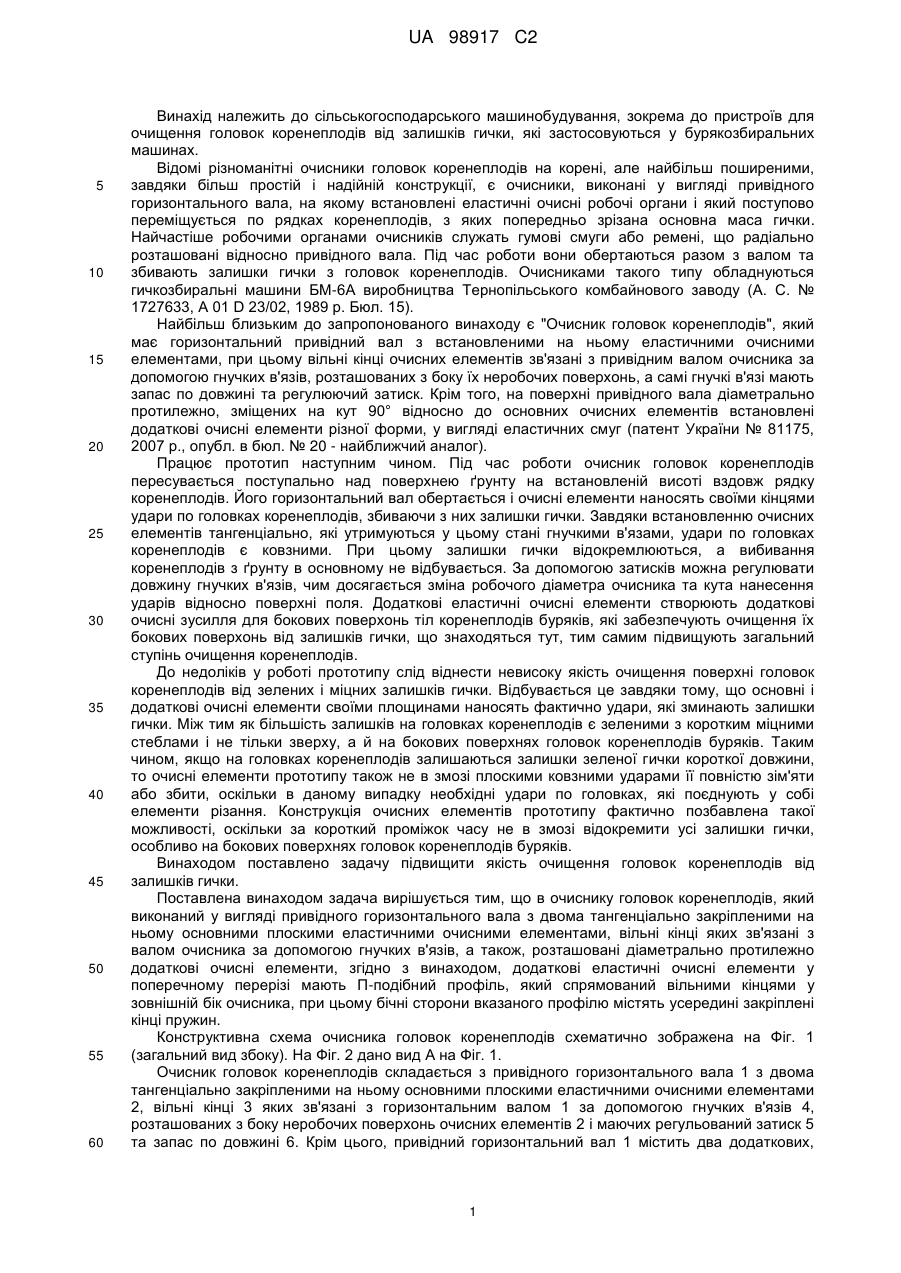

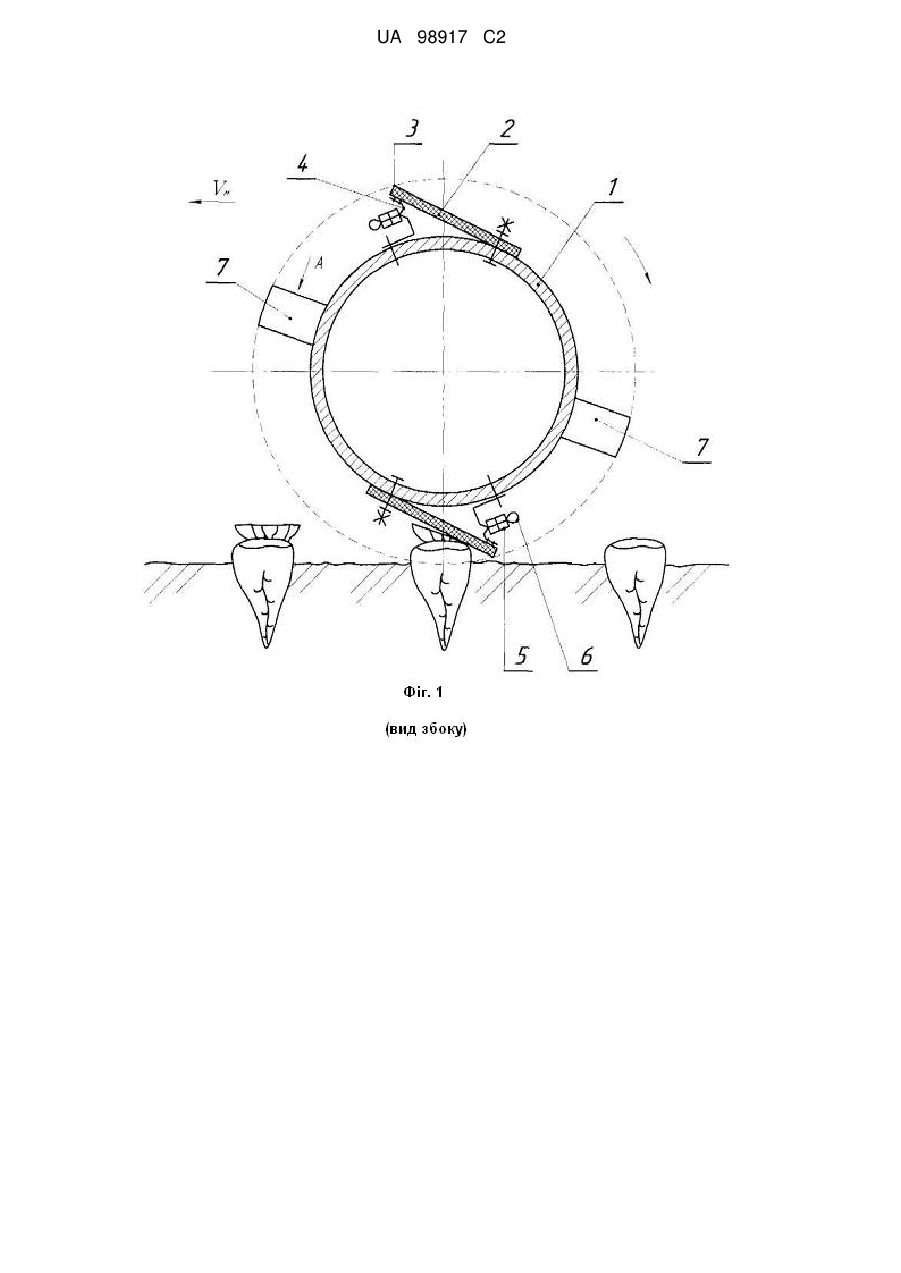

Реферат: Очисник головок коренеплодів включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами та діаметрально протилежно розташованими додатковими очисними елементами. Вільні кінці очисних елементів зв'язані з валом очисника за допомогою гнучких в'язей. Додаткові еластичні очисні елементи у поперечному перерізі мають П-подібний профіль, який спрямований вільними кінцями у зовнішній бік очисника. Бічні сторони вказаного профілю містять усередині закріплені кінці пружин. UA 98917 C2 (12) UA 98917 C2 UA 98917 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички, які застосовуються у бурякозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені, але найбільш поширеними, завдяки більш простій і надійній конструкції, є очисники, виконані у вигляді привідного горизонтального вала, на якому встановлені еластичні очисні робочі органи і який поступово переміщується по рядках коренеплодів, з яких попередньо зрізана основна маса гички. Найчастіше робочими органами очисників служать гумові смуги або ремені, що радіально розташовані відносно привідного вала. Під час роботи вони обертаються разом з валом та збивають залишки гички з головок коренеплодів. Очисниками такого типу обладнуються гичкозбиральні машини БМ-6А виробництва Тернопільського комбайнового заводу (А. С. № 1727633, А 01 D 23/02, 1989 р. Бюл. 15). Найбільш близьким до запропонованого винаходу є "Очисник головок коренеплодів", який має горизонтальний привідний вал з встановленими на ньому еластичними очисними елементами, при цьому вільні кінці очисних елементів зв'язані з привідним валом очисника за допомогою гнучких в'язів, розташованих з боку їх неробочих поверхонь, а самі гнучкі в'язі мають запас по довжині та регулюючий затиск. Крім того, на поверхні привідного вала діаметрально протилежно, зміщених на кут 90° відносно до основних очисних елементів встановлені додаткові очисні елементи різної форми, у вигляді еластичних смуг (патент України № 81175, 2007 р., опубл. в бюл. № 20 - найближчий аналог). Працює прототип наступним чином. Під час роботи очисник головок коренеплодів пересувається поступально над поверхнею ґрунту на встановленій висоті вздовж рядку коренеплодів. Його горизонтальний вал обертається і очисні елементи наносять своїми кінцями удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки встановленню очисних елементів тангенціально, які утримуються у цьому стані гнучкими в'язами, удари по головках коренеплодів є ковзними. При цьому залишки гички відокремлюються, а вибивання коренеплодів з ґрунту в основному не відбувається. За допомогою затисків можна регулювати довжину гнучких в'язів, чим досягається зміна робочого діаметра очисника та кута нанесення ударів відносно поверхні поля. Додаткові еластичні очисні елементи створюють додаткові очисні зусилля для бокових поверхонь тіл коренеплодів буряків, які забезпечують очищення їх бокових поверхонь від залишків гички, що знаходяться тут, тим самим підвищують загальний ступінь очищення коренеплодів. До недоліків у роботі прототипу слід віднести невисоку якість очищення поверхні головок коренеплодів від зелених і міцних залишків гички. Відбувається це завдяки тому, що основні і додаткові очисні елементи своїми площинами наносять фактично удари, які зминають залишки гички. Між тим як більшість залишків на головках коренеплодів є зеленими з коротким міцними стеблами і не тільки зверху, а й на бокових поверхнях головок коренеплодів буряків. Таким чином, якщо на головках коренеплодів залишаються залишки зеленої гички короткої довжини, то очисні елементи прототипу також не в змозі плоскими ковзними ударами її повністю зім'яти або збити, оскільки в даному випадку необхідні удари по головках, які поєднують у собі елементи різання. Конструкція очисних елементів прототипу фактично позбавлена такої можливості, оскільки за короткий проміжок часу не в змозі відокремити усі залишки гички, особливо на бокових поверхнях головок коренеплодів буряків. Винаходом поставлено задачу підвищити якість очищення головок коренеплодів від залишків гички. Поставлена винаходом задача вирішується тим, що в очиснику головок коренеплодів, який виконаний у вигляді привідного горизонтального вала з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язів, а також, розташовані діаметрально протилежно додаткові очисні елементи, згідно з винаходом, додаткові еластичні очисні елементи у поперечному перерізі мають П-подібний профіль, який спрямований вільними кінцями у зовнішній бік очисника, при цьому бічні сторони вказаного профілю містять усередині закріплені кінці пружин. Конструктивна схема очисника головок коренеплодів схематично зображена на Фіг. 1 (загальний вид збоку). На Фіг. 2 дано вид А на Фіг. 1. Очисник головок коренеплодів складається з привідного горизонтального вала 1 з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами 2, вільні кінці 3 яких зв'язані з горизонтальним валом 1 за допомогою гнучких в'язів 4, розташованих з боку неробочих поверхонь очисних елементів 2 і маючих регульований затиск 5 та запас по довжині 6. Крім цього, привідний горизонтальний вал 1 містить два додаткових, 1 UA 98917 C2 5 10 15 20 25 встановлених діаметрально протилежно, очисних елементи 7 з еластичного матеріалу, зміщених на кут 90° відносно до основних очисних елементів 2. Додаткові очисні елементи 7 у поперечному перерізі мають П-подібний профіль, який спрямований вільними кінцями у зовнішній бік очисника. При цьому бічні сторони вказаного профілю містять усередині закріплені кінці пружин 8. Напрямок поступального руху очисника і обертального руху його привідного вала 1 показані стрілками. Працює очисник головок коренеплодів наступним чином. Пересуваючись над поверхнею ґрунту, на певній висоті, вздовж рядку коренеплодів цукрових буряків, з яких попередньо зрізана основна маса гички, але залишились її рештки, привідний горизонтальний вал 1 обертається й еластичні очисні елементи 2 наносять своїми кінцями 3 удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки тому, що очисні елементи 2 встановлені на привідному горизонтальному валу 1 тангенціально і утримуються у цьому положенні (незважаючи на обертання вала 1 зі значною кутовою швидкістю) за допомогою гнучких в'язей 4, то по головках коренеплодів цукрових буряків наносяться ковзні удари, при яких залишки гички (зелені та міцні) відокремлюються, а вибивання коренеплодів з ґрунту, в основному, не відбувається. При цьому додаткові, встановлені діаметрально протилежно, очисні елементи 7, які зміщені на кут 90° відносно до основних очисних елементів 2, також взаємодіють з головками коренеплодів. Оскільки додаткові очисні елементи 7 у поперечному перерізі мають П-подібний профіль, який спрямований вільними кінцями у зовнішній бік очисника, то головки коренеплодів охоплюються вільними кінцями вказаного профілю з обох боків. Оскільки, кожна головка коренеплоду фактично протягується крізь вільно розташовані кінці додаткових очисних елементів, які також виготовлені з еластичного матеріалу, то бічні сторони головок коренеплодів ефективно очищуються від сухих та полеглих залишків гички. Крім того, завдяки тому, що бічні сторони Пподібного профілю, додаткових очисних елементів 7, містять усередині закріплені кінці пружин 8, то останні гарантовано контактують з верхніми частинами головок коренеплодів, ефективно очищуючи їх від зелених та міцних залишків гички. Розміри додаткових очисних елементів 7 і жорсткості пружин 8 повинні бути такими, які б забезпечували контакти з різними за розмірами і формою головками коренеплодів цукрових буряків. 30 ФОРМУЛА ВИНАХОДУ 35 Очисник головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому основними плоскими еластичними очисними елементами, вільні кінці яких зв'язані з валом очисника за допомогою гнучких в'язей, а також, розташовані діаметрально протилежно додаткові очисні елементи, який відрізняється тим, що додаткові еластичні очисні елементи у поперечному перерізі мають П-подібний профіль, який спрямований вільними кінцями у зовнішній бік очисника, при цьому бічні сторони вказаного профілю містять усередині закріплені кінці пружин. 2 UA 98917 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
