Дульний, газовий компенсатор для автоматичної зброї

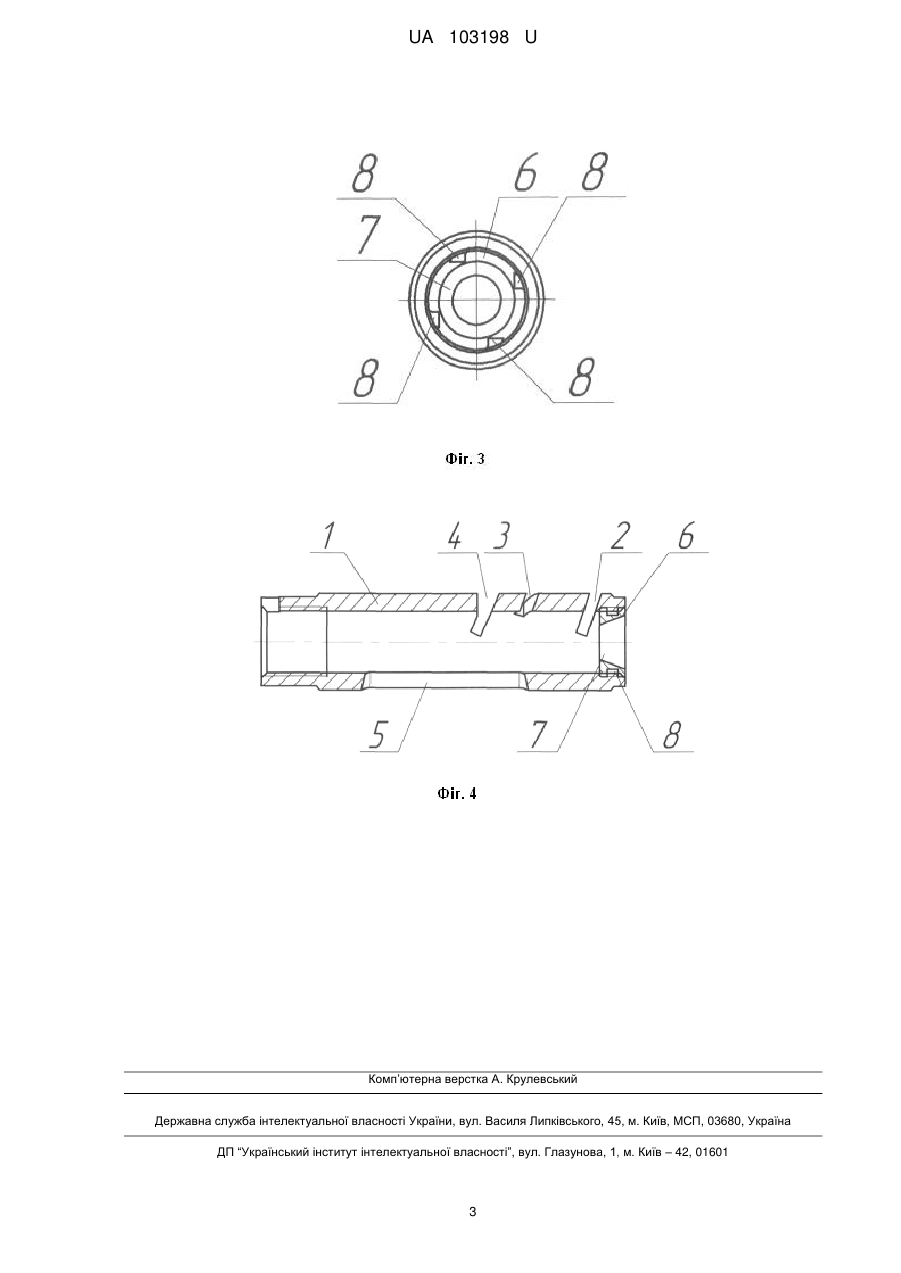

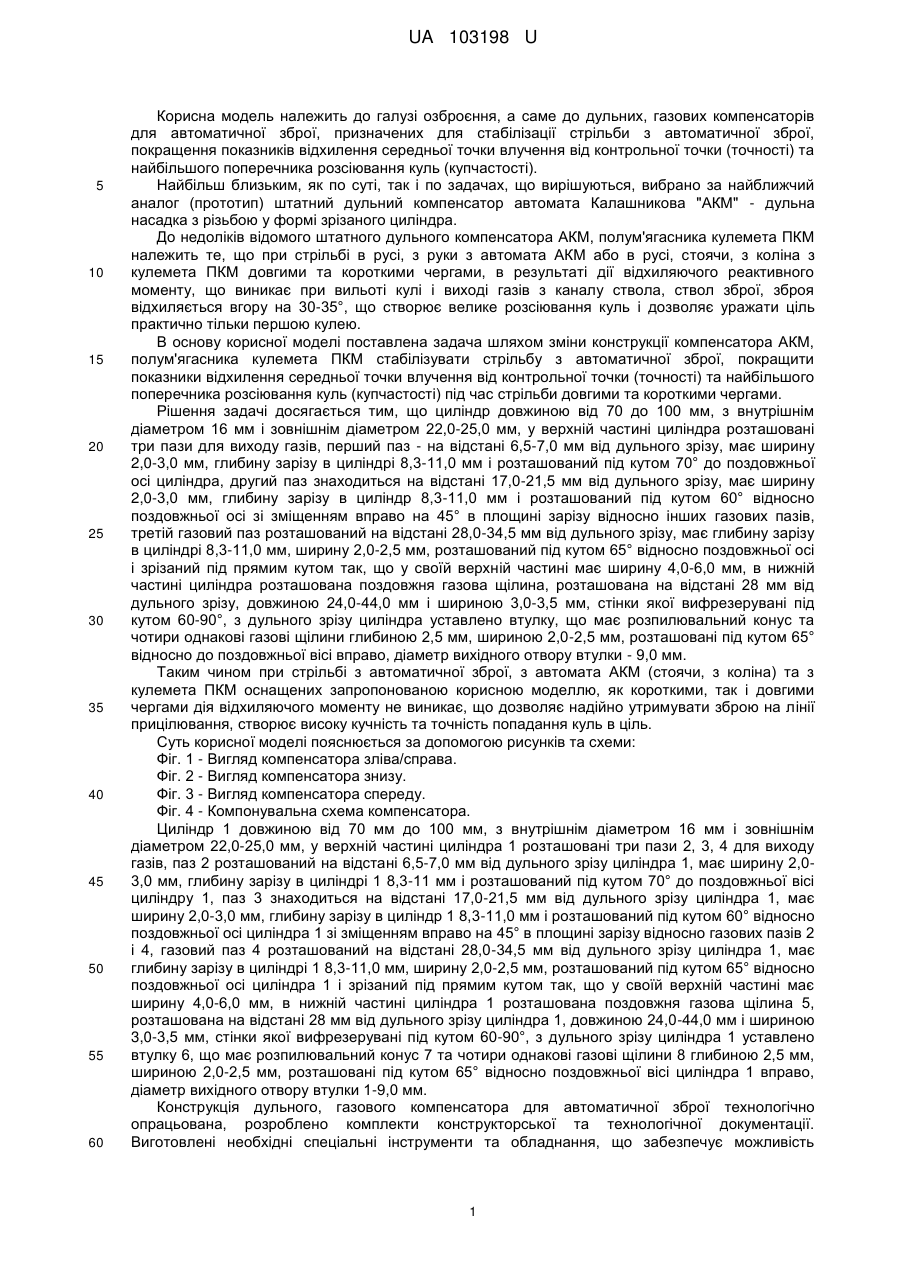

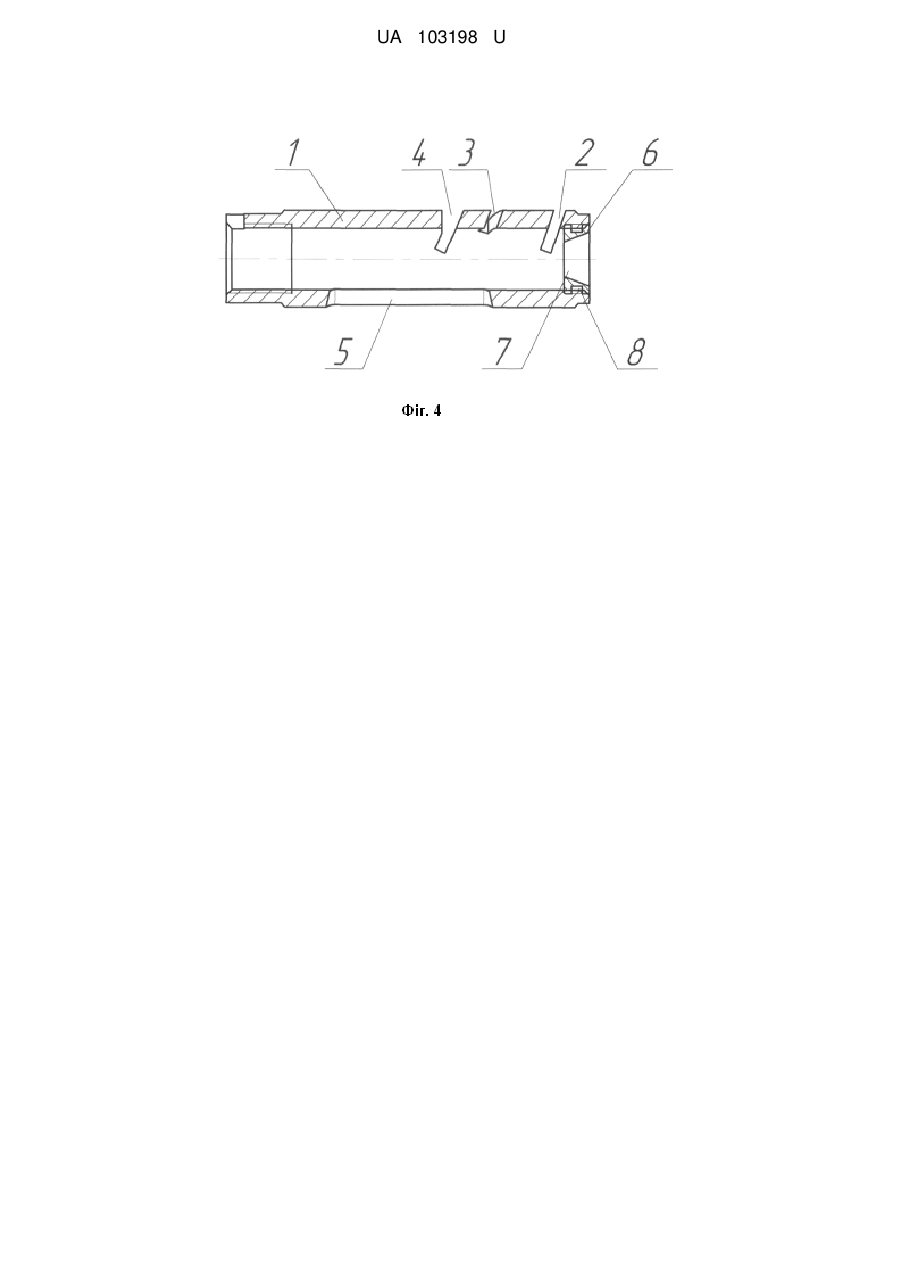

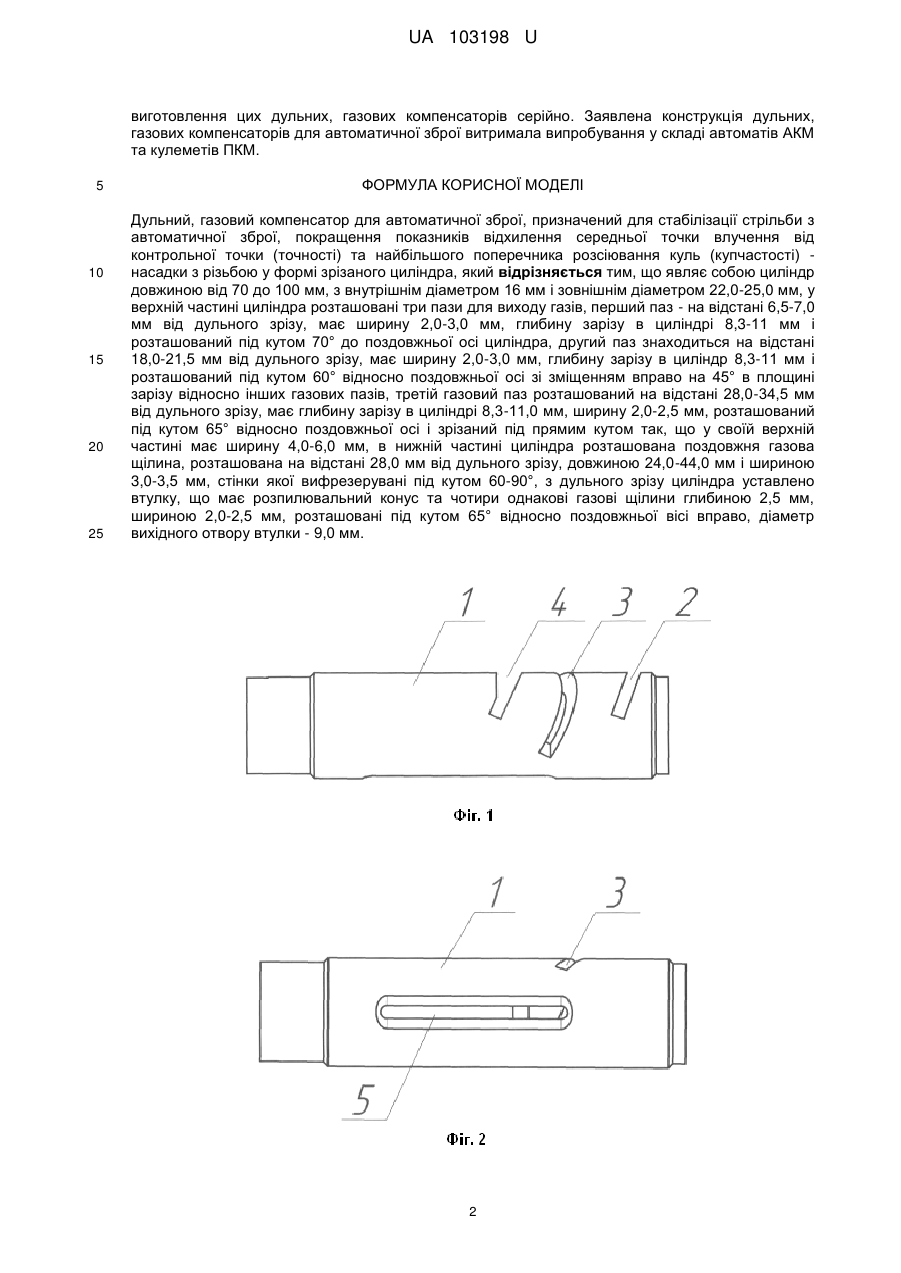

Реферат: UA 103198 U UA 103198 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі озброєння, а саме до дульних, газових компенсаторів для автоматичної зброї, призначених для стабілізації стрільби з автоматичної зброї, покращення показників відхилення середньої точки влучення від контрольної точки (точності) та найбільшого поперечника розсіювання куль (купчастості). Найбільш близьким, як по суті, так і по задачах, що вирішуються, вибрано за найближчий аналог (прототип) штатний дульний компенсатор автомата Калашникова "АКМ" - дульна насадка з різьбою у формі зрізаного циліндра. До недоліків відомого штатного дульного компенсатора АКМ, полум'ягасника кулемета ПКМ належить те, що при стрільбі в русі, з руки з автомата АКМ або в русі, стоячи, з коліна з кулемета ПКМ довгими та короткими чергами, в результаті дії відхиляючого реактивного моменту, що виникає при вильоті кулі і виході газів з каналу ствола, ствол зброї, зброя відхиляється вгору на 30-35°, що створює велике розсіювання куль і дозволяє уражати ціль практично тільки першою кулею. В основу корисної моделі поставлена задача шляхом зміни конструкції компенсатора АКМ, полум'ягасника кулемета ПКМ стабілізувати стрільбу з автоматичної зброї, покращити показники відхилення середньої точки влучення від контрольної точки (точності) та найбільшого поперечника розсіювання куль (купчастості) під час стрільби довгими та короткими чергами. Рішення задачі досягається тим, що циліндр довжиною від 70 до 100 мм, з внутрішнім діаметром 16 мм і зовнішнім діаметром 22,0-25,0 мм, у верхній частині циліндра розташовані три пази для виходу газів, перший паз - на відстані 6,5-7,0 мм від дульного зрізу, має ширину 2,0-3,0 мм, глибину зарізу в циліндрі 8,3-11,0 мм і розташований під кутом 70° до поздовжньої осі циліндра, другий паз знаходиться на відстані 17,0-21,5 мм від дульного зрізу, має ширину 2,0-3,0 мм, глибину зарізу в циліндр 8,3-11,0 мм і розташований під кутом 60° відносно поздовжньої осі зі зміщенням вправо на 45° в площині зарізу відносно інших газових пазів, третій газовий паз розташований на відстані 28,0-34,5 мм від дульного зрізу, має глибину зарізу в циліндрі 8,3-11,0 мм, ширину 2,0-2,5 мм, розташований під кутом 65° відносно поздовжньої осі і зрізаний під прямим кутом так, що у своїй верхній частині має ширину 4,0-6,0 мм, в нижній частині циліндра розташована поздовжня газова щілина, розташована на відстані 28 мм від дульного зрізу, довжиною 24,0-44,0 мм і шириною 3,0-3,5 мм, стінки якої вифрезерувані під кутом 60-90°, з дульного зрізу циліндра уставлено втулку, що має розпилювальний конус та чотири однакові газові щілини глибиною 2,5 мм, шириною 2,0-2,5 мм, розташовані під кутом 65° відносно до поздовжньої вісі вправо, діаметр вихідного отвору втулки - 9,0 мм. Таким чином при стрільбі з автоматичної зброї, з автомата АКМ (стоячи, з коліна) та з кулемета ПКМ оснащених запропонованою корисною моделлю, як короткими, так і довгими чергами дія відхиляючого моменту не виникає, що дозволяє надійно утримувати зброю на лінії прицілювання, створює високу кучність та точність попадання куль в ціль. Суть корисної моделі пояснюється за допомогою рисунків та схеми: Фіг. 1 - Вигляд компенсатора зліва/справа. Фіг. 2 - Вигляд компенсатора знизу. Фіг. 3 - Вигляд компенсатора спереду. Фіг. 4 - Компонувальна схема компенсатора. Циліндр 1 довжиною від 70 мм до 100 мм, з внутрішнім діаметром 16 мм і зовнішнім діаметром 22,0-25,0 мм, у верхній частині циліндра 1 розташовані три пази 2, 3, 4 для виходу газів, паз 2 розташований на відстані 6,5-7,0 мм від дульного зрізу циліндра 1, має ширину 2,03,0 мм, глибину зарізу в циліндрі 1 8,3-11 мм і розташований під кутом 70° до поздовжньої вісі циліндру 1, паз 3 знаходиться на відстані 17,0-21,5 мм від дульного зрізу циліндра 1, має ширину 2,0-3,0 мм, глибину зарізу в циліндр 1 8,3-11,0 мм і розташований під кутом 60° відносно поздовжньої осі циліндра 1 зі зміщенням вправо на 45° в площині зарізу відносно газових пазів 2 і 4, газовий паз 4 розташований на відстані 28,0-34,5 мм від дульного зрізу циліндра 1, має глибину зарізу в циліндрі 1 8,3-11,0 мм, ширину 2,0-2,5 мм, розташований під кутом 65° відносно поздовжньої осі циліндра 1 і зрізаний під прямим кутом так, що у своїй верхній частині має ширину 4,0-6,0 мм, в нижній частині циліндра 1 розташована поздовжня газова щілина 5, розташована на відстані 28 мм від дульного зрізу циліндра 1, довжиною 24,0-44,0 мм і шириною 3,0-3,5 мм, стінки якої вифрезерувані під кутом 60-90°, з дульного зрізу циліндра 1 уставлено втулку 6, що має розпилювальний конус 7 та чотири однакові газові щілини 8 глибиною 2,5 мм, шириною 2,0-2,5 мм, розташовані під кутом 65° відносно поздовжньої вісі циліндра 1 вправо, діаметр вихідного отвору втулки 1-9,0 мм. Конструкція дульного, газового компенсатора для автоматичної зброї технологічно опрацьована, розроблено комплекти конструкторської та технологічної документації. Виготовлені необхідні спеціальні інструменти та обладнання, що забезпечує можливість 1 UA 103198 U виготовлення цих дульних, газових компенсаторів серійно. Заявлена конструкція дульних, газових компенсаторів для автоматичної зброї витримала випробування у складі автоматів АКМ та кулеметів ПКМ. 5 10 15 20 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Дульний, газовий компенсатор для автоматичної зброї, призначений для стабілізації стрільби з автоматичної зброї, покращення показників відхилення середньої точки влучення від контрольної точки (точності) та найбільшого поперечника розсіювання куль (купчастості) насадки з різьбою у формі зрізаного циліндра, який відрізняється тим, що являє собою циліндр довжиною від 70 до 100 мм, з внутрішнім діаметром 16 мм і зовнішнім діаметром 22,0-25,0 мм, у верхній частині циліндра розташовані три пази для виходу газів, перший паз - на відстані 6,5-7,0 мм від дульного зрізу, має ширину 2,0-3,0 мм, глибину зарізу в циліндрі 8,3-11 мм і розташований під кутом 70° до поздовжньої осі циліндра, другий паз знаходиться на відстані 18,0-21,5 мм від дульного зрізу, має ширину 2,0-3,0 мм, глибину зарізу в циліндр 8,3-11 мм і розташований під кутом 60° відносно поздовжньої осі зі зміщенням вправо на 45° в площині зарізу відносно інших газових пазів, третій газовий паз розташований на відстані 28,0-34,5 мм від дульного зрізу, має глибину зарізу в циліндрі 8,3-11,0 мм, ширину 2,0-2,5 мм, розташований під кутом 65° відносно поздовжньої осі і зрізаний під прямим кутом так, що у своїй верхній частині має ширину 4,0-6,0 мм, в нижній частині циліндра розташована поздовжня газова щілина, розташована на відстані 28,0 мм від дульного зрізу, довжиною 24,0-44,0 мм і шириною 3,0-3,5 мм, стінки якої вифрезерувані під кутом 60-90°, з дульного зрізу циліндра уставлено втулку, що має розпилювальний конус та чотири однакові газові щілини глибиною 2,5 мм, шириною 2,0-2,5 мм, розташовані під кутом 65° відносно поздовжньої вісі вправо, діаметр вихідного отвору втулки - 9,0 мм. 2 UA 103198 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
