Інвалідна коляска редьки

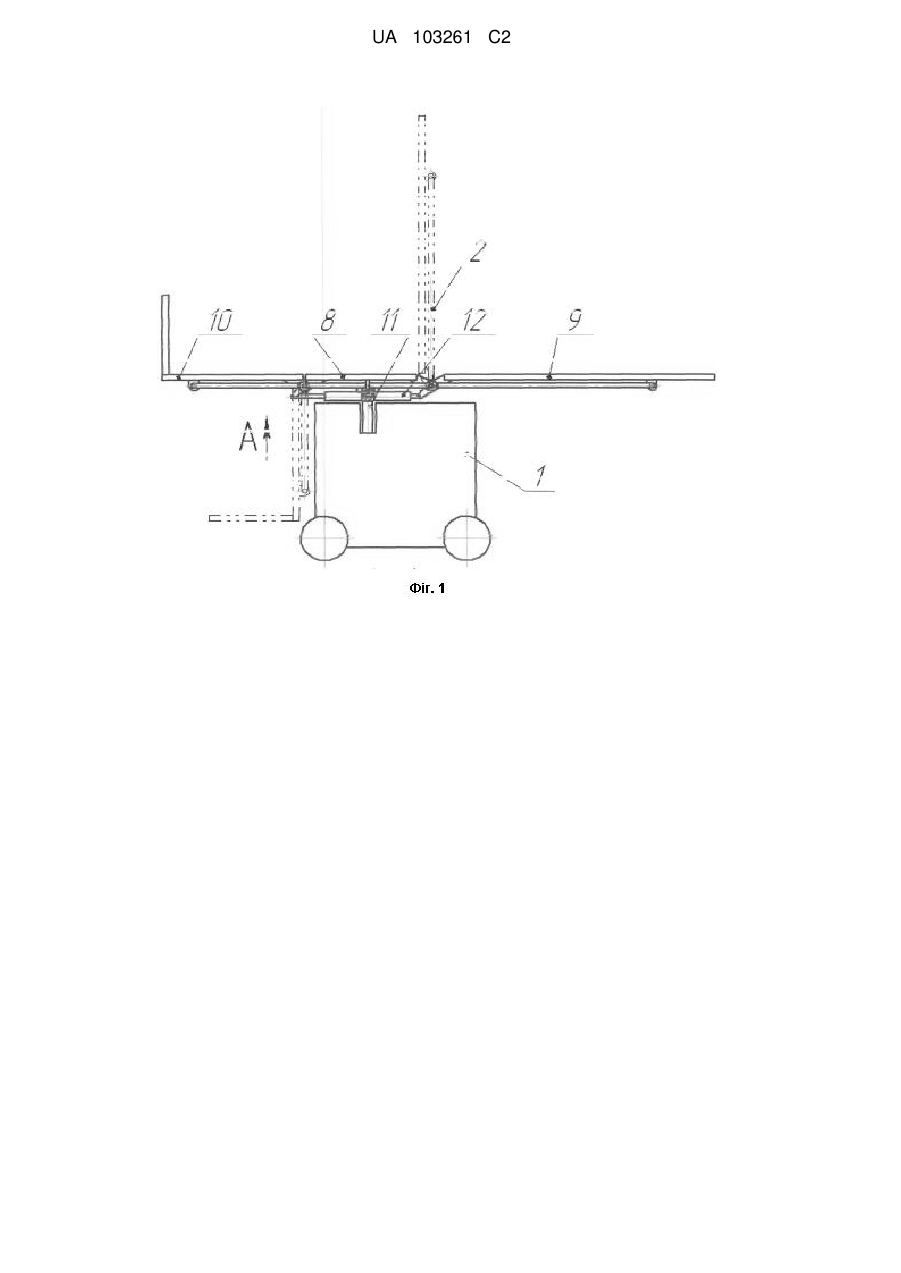

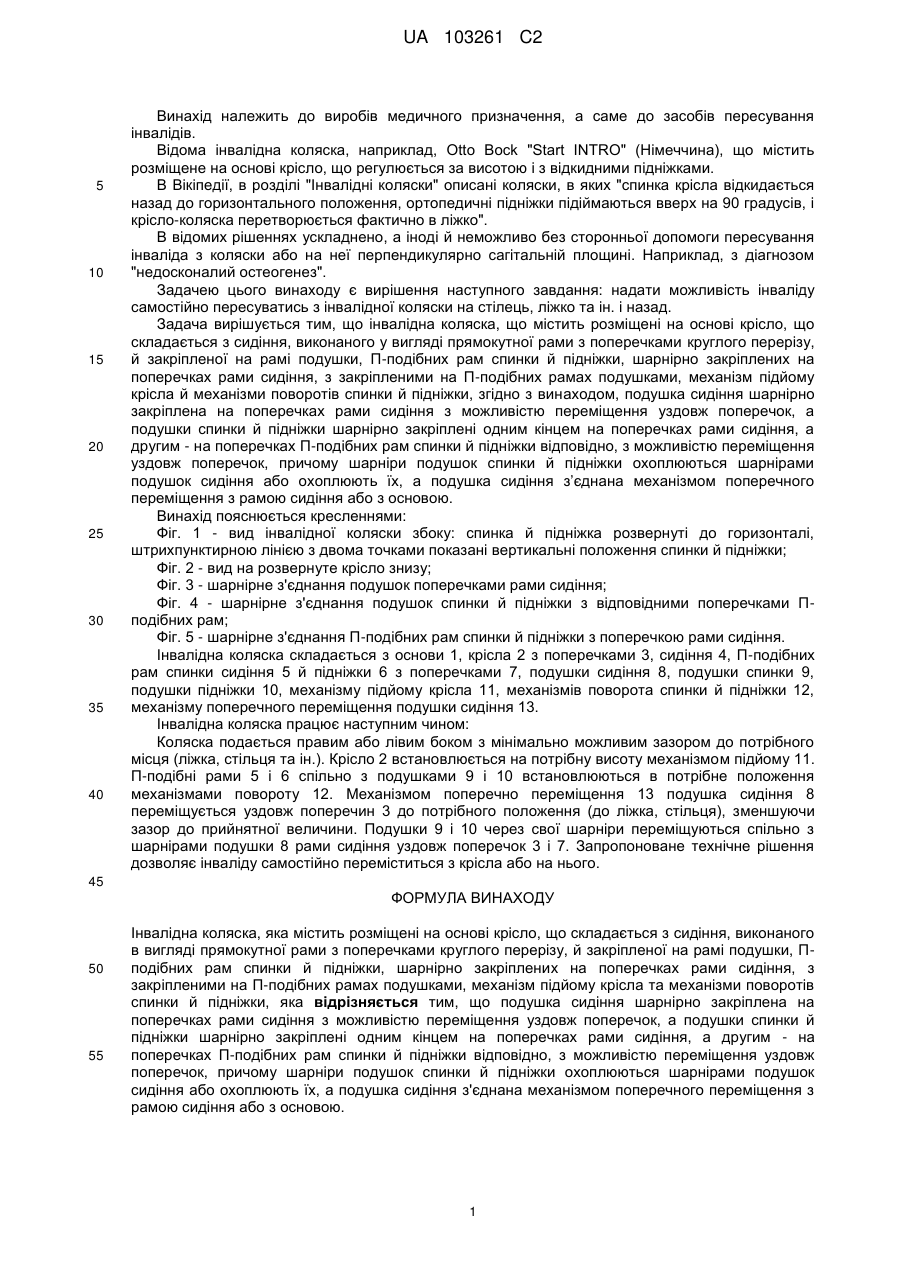

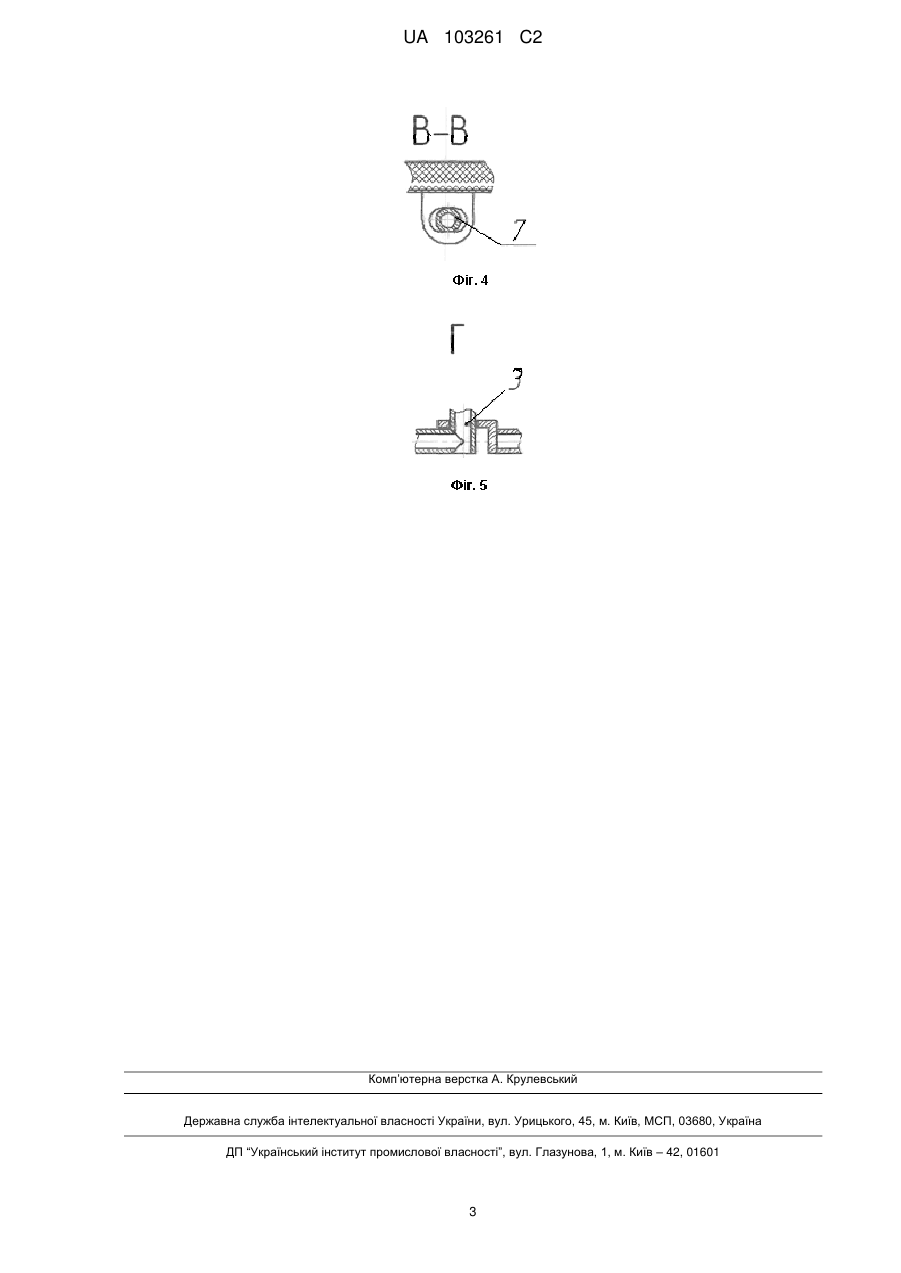

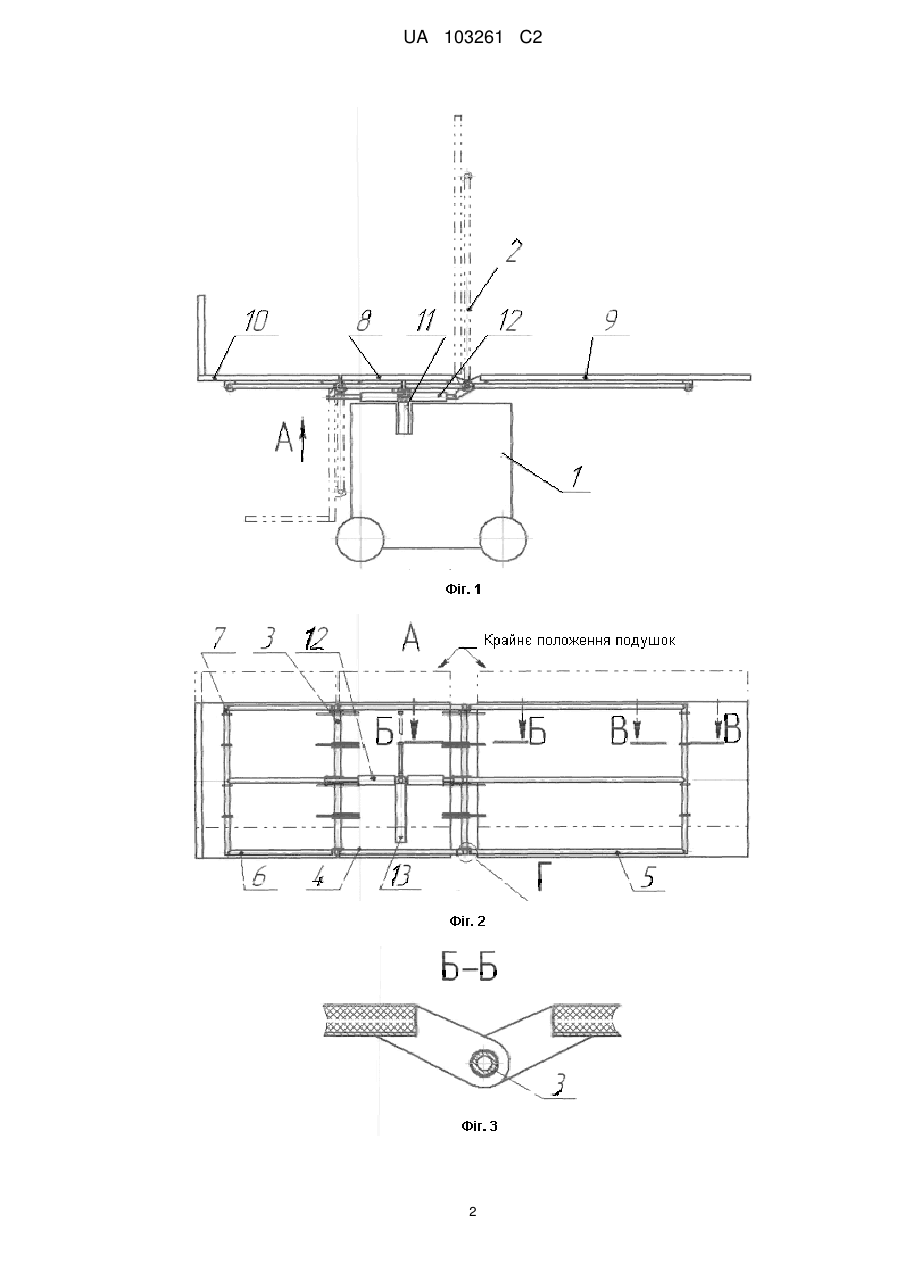

Реферат: Інвалідна коляска містить розміщені на основі крісло, що складається з сидіння, виконаного в вигляді прямокутної рами з поперечками круглого перерізу, й закріпленої на рамі подушки, Пподібних рам спинки й підніжки, шарнірно закріплених на поперечках рами сидіння, з закріпленими на П-подібних рамах подушками, механізм підйому крісла та механізми поворотів спинки й підніжки. Для забезпечення можливості інваліду самостійно пересуватись з інвалідної коляски на стілець, ліжко і назад подушка сидіння шарнірно закріплена на поперечках рами сидіння з можливістю переміщення уздовж поперечок, а подушки спинки й підніжки шарнірно закріплені одним кінцем на поперечках рами сидіння, а другим - на поперечках П-подібних рам спинки й підніжки відповідно, з можливістю переміщення уздовж поперечок, причому шарніри подушок спинки й підніжки охоплюються шарнірами подушок сидіння або охоплюють їх, а подушка сидіння з'єднана механізмом поперечного переміщення з рамою сидіння або з основою. UA 103261 C2 (12) UA 103261 C2 UA 103261 C2 5 10 15 20 25 30 35 40 Винахід належить до виробів медичного призначення, а саме до засобів пересування інвалідів. Відома інвалідна коляска, наприклад, Otto Bock "Start INTRO" (Німеччина), що містить розміщене на основі крісло, що регулюється за висотою і з відкидними підніжками. В Вікіпедії, в розділі "Інвалідні коляски" описані коляски, в яких "спинка крісла відкидається назад до горизонтального положення, ортопедичні підніжки підіймаються вверх на 90 градусів, і крісло-коляска перетворюється фактично в ліжко". В відомих рішеннях ускладнено, а іноді й неможливо без сторонньої допомоги пересування інваліда з коляски або на неї перпендикулярно сагітальній площині. Наприклад, з діагнозом "недосконалий остеогенез". Задачею цього винаходу є вирішення наступного завдання: надати можливість інваліду самостійно пересуватись з інвалідної коляски на стілець, ліжко та ін. і назад. Задача вирішується тим, що інвалідна коляска, що містить розміщені на основі крісло, що складається з сидіння, виконаного у вигляді прямокутної рами з поперечками круглого перерізу, й закріпленої на рамі подушки, П-подібних рам спинки й підніжки, шарнірно закріплених на поперечках рами сидіння, з закріпленими на П-подібних рамах подушками, механізм підйому крісла й механізми поворотів спинки й підніжки, згідно з винаходом, подушка сидіння шарнірно закріплена на поперечках рами сидіння з можливістю переміщення уздовж поперечок, а подушки спинки й підніжки шарнірно закріплені одним кінцем на поперечках рами сидіння, а другим - на поперечках П-подібних рам спинки й підніжки відповідно, з можливістю переміщення уздовж поперечок, причому шарніри подушок спинки й підніжки охоплюються шарнірами подушок сидіння або охоплюють їх, а подушка сидіння з’єднана механізмом поперечного переміщення з рамою сидіння або з основою. Винахід пояснюється кресленнями: Фіг. 1 - вид інвалідної коляски збоку: спинка й підніжка розвернуті до горизонталі, штрихпунктирною лінією з двома точками показані вертикальні положення спинки й підніжки; Фіг. 2 - вид на розвернуте крісло знизу; Фіг. 3 - шарнірне з'єднання подушок поперечками рами сидіння; Фіг. 4 - шарнірне з'єднання подушок спинки й підніжки з відповідними поперечками Пподібних рам; Фіг. 5 - шарнірне з'єднання П-подібних рам спинки й підніжки з поперечкою рами сидіння. Інвалідна коляска складається з основи 1, крісла 2 з поперечками 3, сидіння 4, П-подібних рам спинки сидіння 5 й підніжки 6 з поперечками 7, подушки сидіння 8, подушки спинки 9, подушки підніжки 10, механізму підйому крісла 11, механізмів поворота спинки й підніжки 12, механізму поперечного переміщення подушки сидіння 13. Інвалідна коляска працює наступним чином: Коляска подається правим або лівим боком з мінімально можливим зазором до потрібного місця (ліжка, стільця та ін.). Крісло 2 встановлюється на потрібну висоту механізмом підйому 11. П-подібні рами 5 і 6 спільно з подушками 9 і 10 встановлюються в потрібне положення механізмами повороту 12. Механізмом поперечно переміщення 13 подушка сидіння 8 переміщується уздовж поперечин 3 до потрібного положення (до ліжка, стільця), зменшуючи зазор до прийнятної величини. Подушки 9 і 10 через свої шарніри переміщуються спільно з шарнірами подушки 8 рами сидіння уздовж поперечок 3 і 7. Запропоноване технічне рішення дозволяє інваліду самостійно переміститься з крісла або на нього. 45 ФОРМУЛА ВИНАХОДУ 50 55 Інвалідна коляска, яка містить розміщені на основі крісло, що складається з сидіння, виконаного в вигляді прямокутної рами з поперечками круглого перерізу, й закріпленої на рамі подушки, Пподібних рам спинки й підніжки, шарнірно закріплених на поперечках рами сидіння, з закріпленими на П-подібних рамах подушками, механізм підйому крісла та механізми поворотів спинки й підніжки, яка відрізняється тим, що подушка сидіння шарнірно закріплена на поперечках рами сидіння з можливістю переміщення уздовж поперечок, а подушки спинки й підніжки шарнірно закріплені одним кінцем на поперечках рами сидіння, а другим - на поперечках П-подібних рам спинки й підніжки відповідно, з можливістю переміщення уздовж поперечок, причому шарніри подушок спинки й підніжки охоплюються шарнірами подушок сидіння або охоплюють їх, а подушка сидіння з'єднана механізмом поперечного переміщення з рамою сидіння або з основою. 1 UA 103261 C2 2 UA 103261 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
