Рознімний стик трубобетонних елементів із поздовжніми ребрами

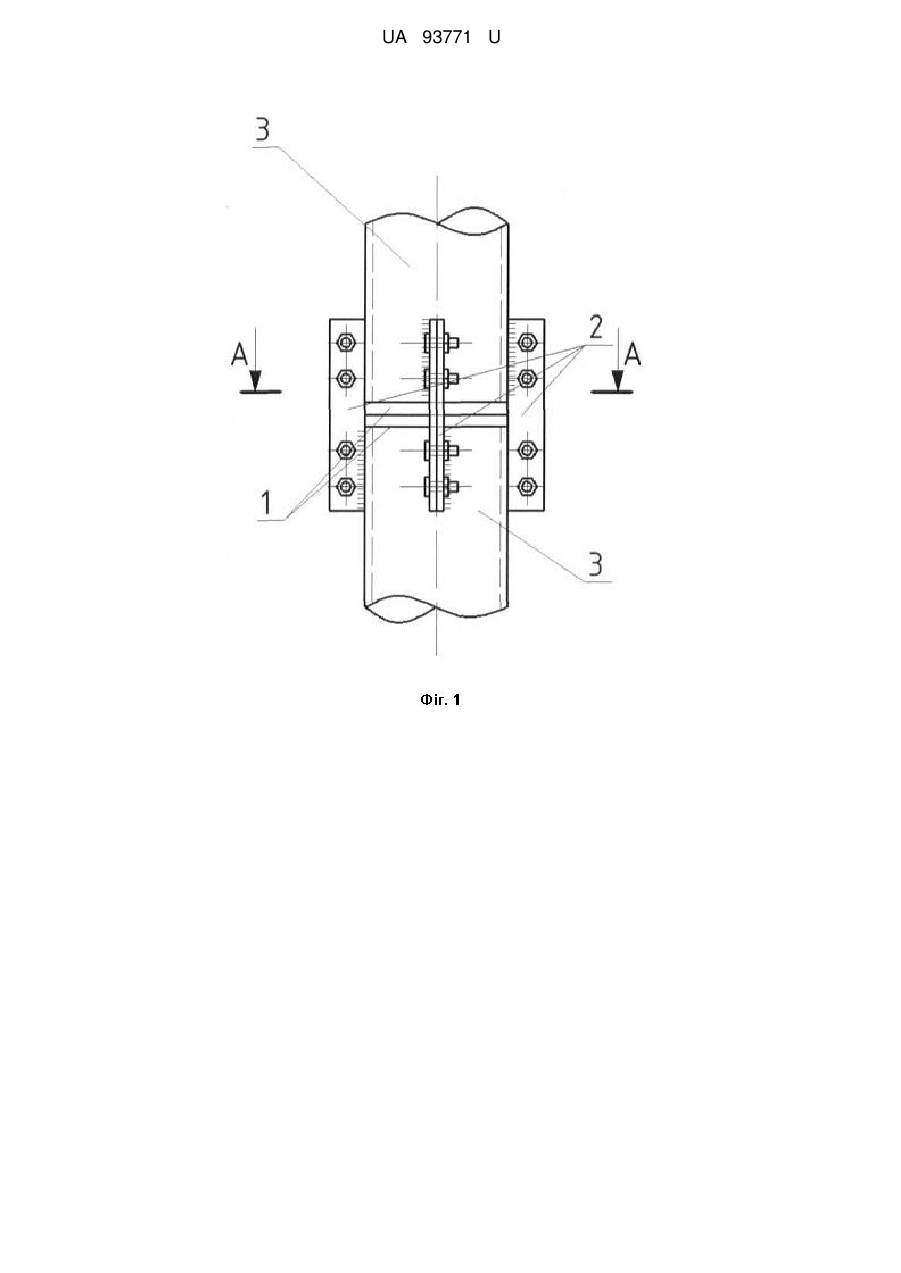

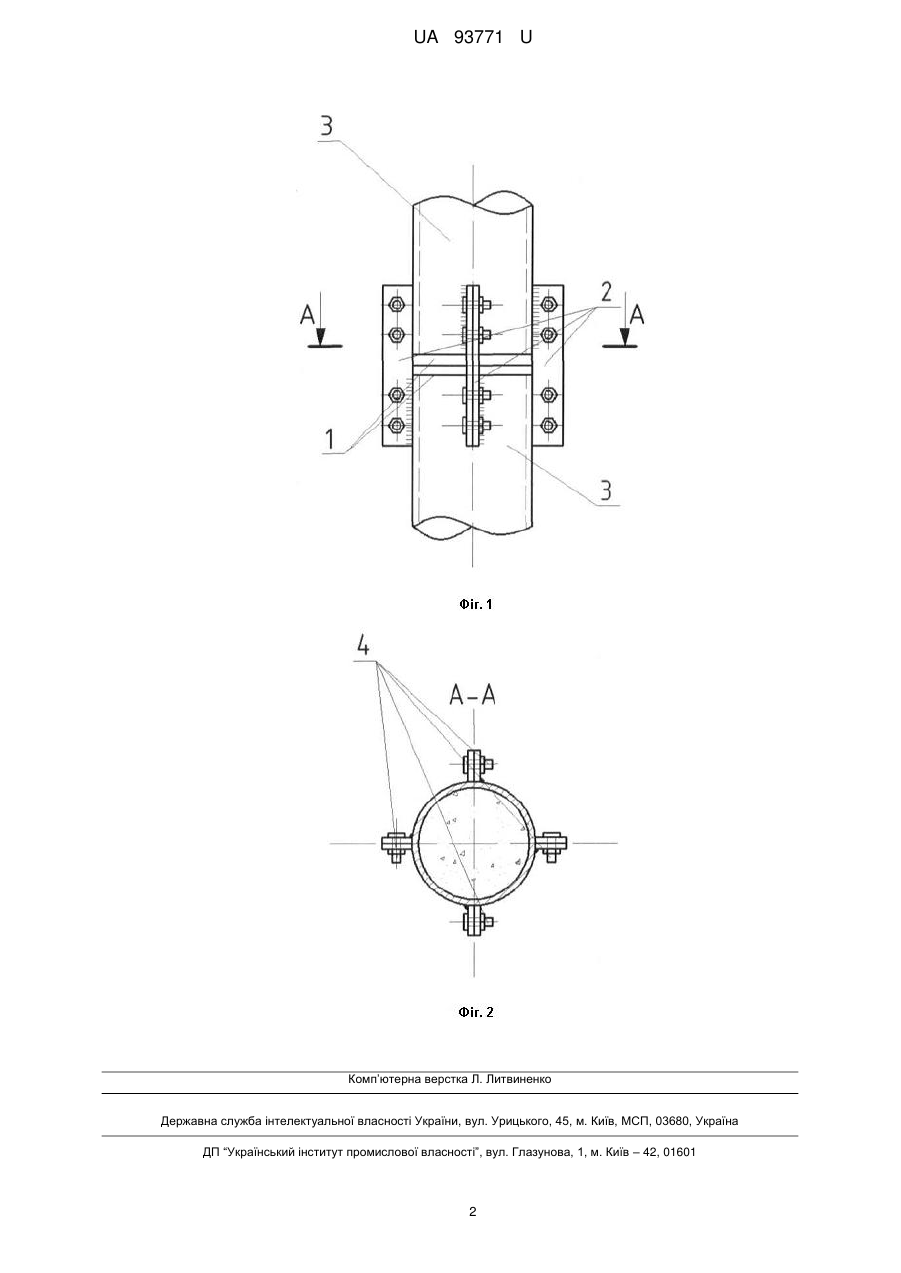

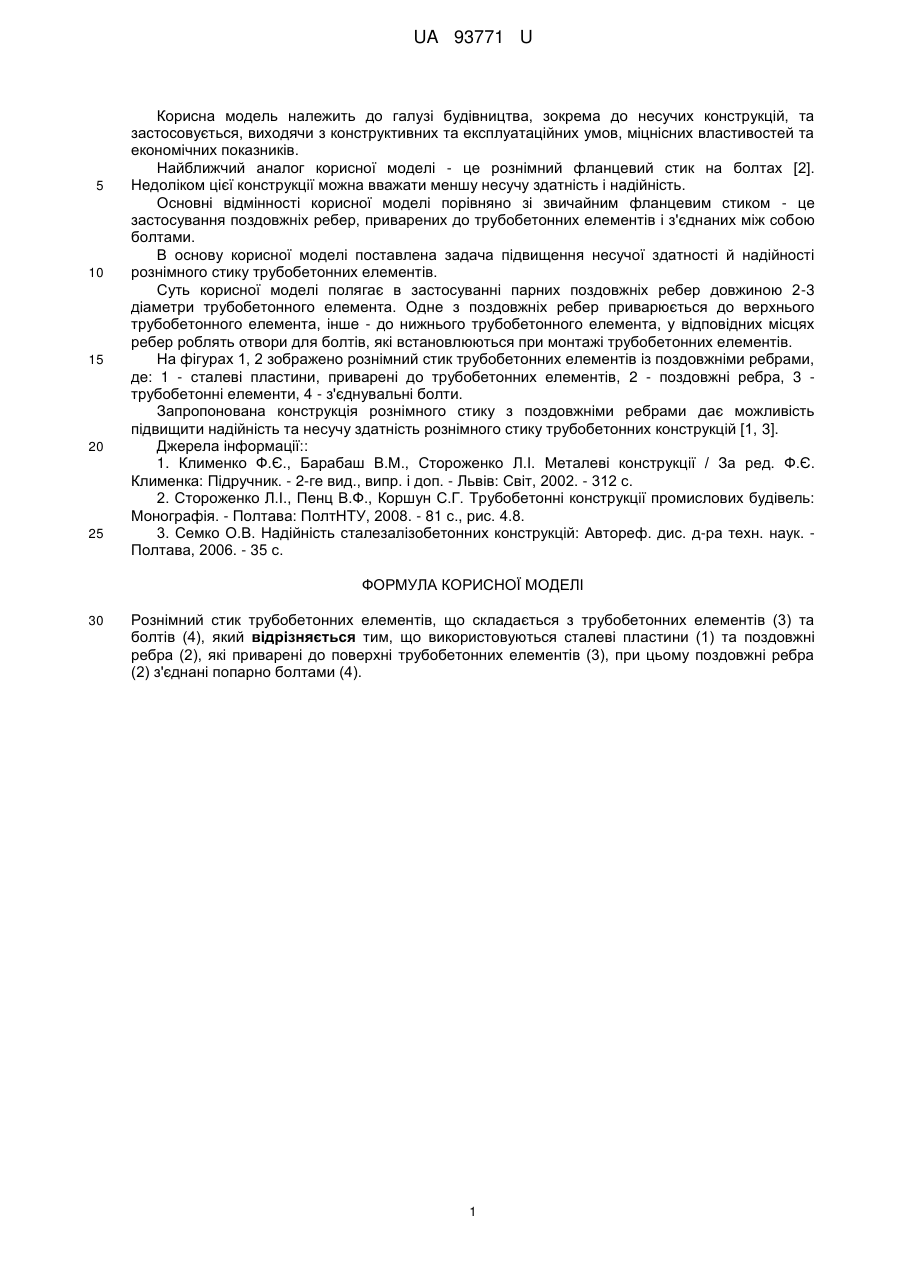

Реферат: UA 93771 U UA 93771 U 5 10 15 20 25 Корисна модель належить до галузі будівництва, зокрема до несучих конструкцій, та застосовується, виходячи з конструктивних та експлуатаційних умов, міцнісних властивостей та економічних показників. Найближчий аналог корисної моделі - це рознімний фланцевий стик на болтах [2]. Недоліком цієї конструкції можна вважати меншу несучу здатність і надійність. Основні відмінності корисної моделі порівняно зі звичайним фланцевим стиком - це застосування поздовжніх ребер, приварених до трубобетонних елементів і з'єднаних між собою болтами. В основу корисної моделі поставлена задача підвищення несучої здатності й надійності рознімного стику трубобетонних елементів. Суть корисної моделі полягає в застосуванні парних поздовжніх ребер довжиною 2-3 діаметри трубобетонного елемента. Одне з поздовжніх ребер приварюється до верхнього трубобетонного елемента, інше - до нижнього трубобетонного елемента, у відповідних місцях ребер роблять отвори для болтів, які встановлюються при монтажі трубобетонних елементів. На фігурах 1, 2 зображено рознімний стик трубобетонних елементів із поздовжніми ребрами, де: 1 - сталеві пластини, приварені до трубобетонних елементів, 2 - поздовжні ребра, 3 трубобетонні елементи, 4 - з'єднувальні болти. Запропонована конструкція рознімного стику з поздовжніми ребрами дає можливість підвищити надійність та несучу здатність рознімного стику трубобетонних конструкцій [1, 3]. Джерела інформації:: 1. Клименко Ф.Є., Барабаш В.М., Стороженко Л.І. Металеві конструкції / За ред. Ф.Є. Клименка: Підручник. - 2-ге вид., випр. і доп. - Львів: Світ, 2002. - 312 с. 2. Стороженко Л.І., Пенц В.Ф., Коршун С.Г. Трубобетонні конструкції промислових будівель: Монографія. - Полтава: ПолтНТУ, 2008. - 81 с., рис. 4.8. 3. Семко О.В. Надійність сталезалізобетонних конструкцій: Автореф. дис. д-ра техн. наук. Полтава, 2006. - 35 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Рознімний стик трубобетонних елементів, що складається з трубобетонних елементів (3) та болтів (4), який відрізняється тим, що використовуються сталеві пластини (1) та поздовжні ребра (2), які приварені до поверхні трубобетонних елементів (3), при цьому поздовжні ребра (2) з'єднані попарно болтами (4). 1 UA 93771 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
