Формула / Реферат

Імітансний логічний L - елемент "АБО", який містить транзисторну схему, загальну шину, шину живлення та перший резистор, причому другий вивід першого резистора з'єднаний з шиною живлення, який відрізняється тим, що введено чотири конденсатори, другий, третій, четвертий резистори, перший та другий первинні вимірювальні перетворювачі імітансу, другу та третю загальні шини, перший і другий ключі, а як транзисторну схему використано польовий транзистор, стік якого з'єднаний з першим виводом третього резистора, другий вивід якого приєднаний до третьої загальної шини, стік польового транзистора з'єднаний з другим виводом третього конденсатора, перший вивід якого приєднаний до другого виводу другого ключа, перший вивід якого з'єднаний з першим виводом другого первинного вимірювального перетворювача імітансу, другий вивід якого прикріплений до другої загальної шини, затвор польового транзистора з'єднаний з другим виводом другого конденсатора, перший вивід якого приєднаний до другого виводу першого ключа, перший вивід якого з'єднаний з першим виводом першого первинного вимірювального перетворювача імітансу, другий вивід якого прикріплений до першої загальної шини, затвор польового транзистора приєднаний до першого виводу другого резистора, другий вивід якого з'єднаний з першим виводом четвертого резистора, другий вивід якого приєднаний до шини живлення, витік польового транзистора з'єднаний з першим виводом четвертого конденсатора, першим виводом першого конденсатора та першим виводом першого резистора, другий вивід першого конденсатора з'єднаний з першим виводом четвертого резистора.

Текст

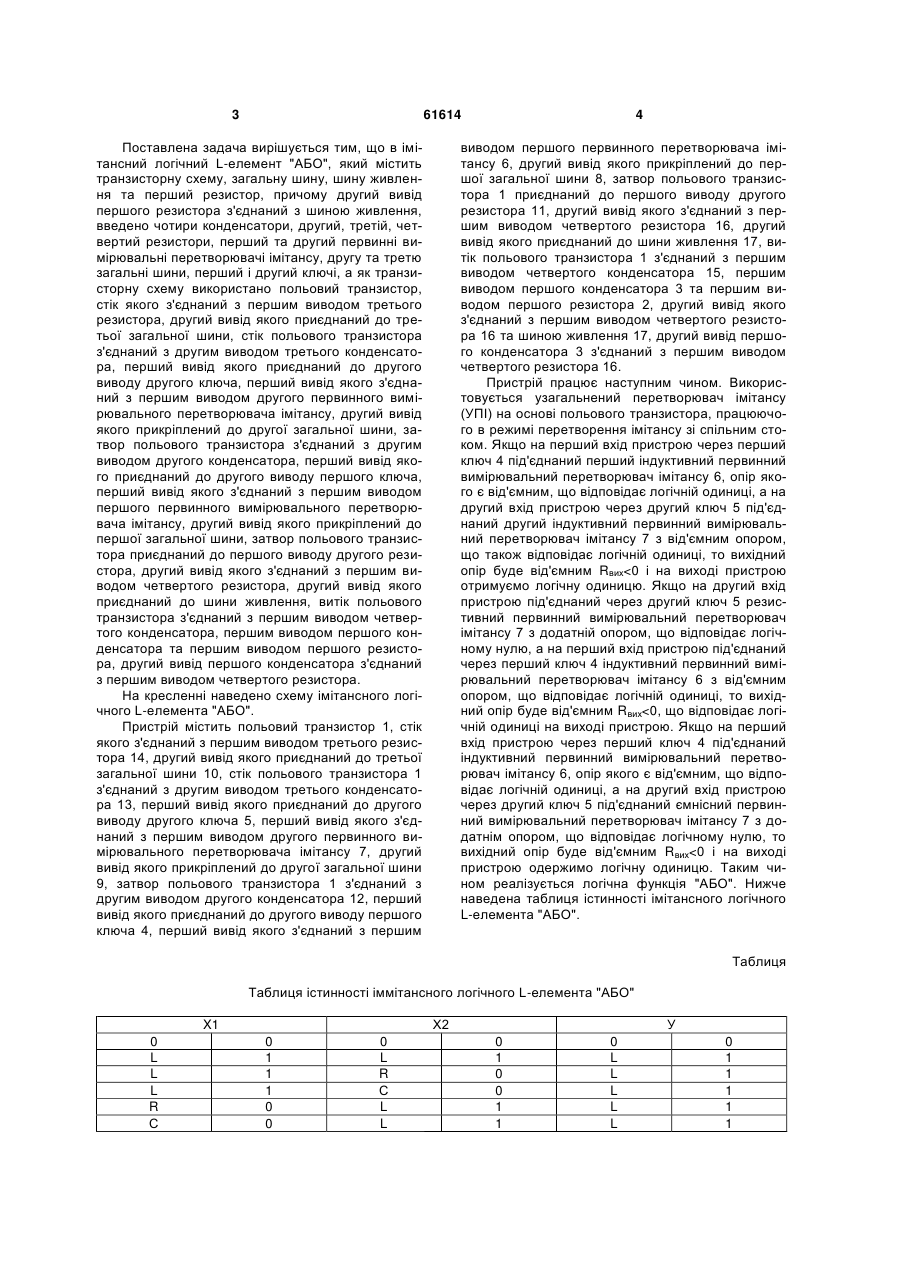

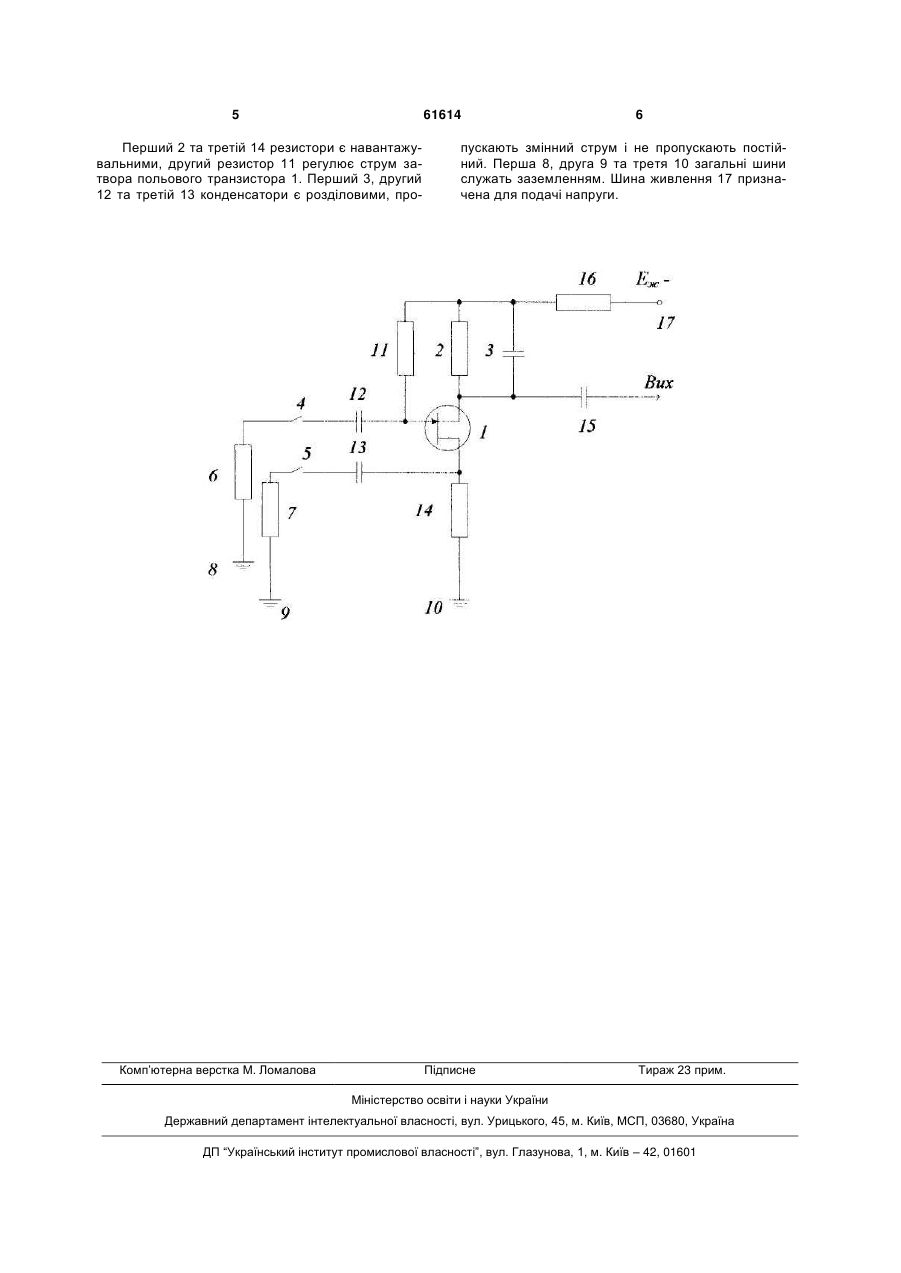

Імітансний логічний L - елемент "АБО", який містить транзисторну схему, загальну шину, шину живлення та перший резистор, причому другий вивід першого резистора з'єднаний з шиною живлення, який відрізняється тим, що введено чотири конденсатори, другий, третій, четвертий резистори, перший та другий первинні вимірювальні перетворювачі імітансу, другу та третю загальні шини, перший і другий ключі, а як транзисторну схему використано польовий транзистор, стік якого з'єднаний з першим виводом третього резистора, другий вивід якого приєднаний до третьої загальної шини, стік польового транзистора з'єднаний з U 1 3 61614 Поставлена задача вирішується тим, що в імітансний логічний L-елемент "АБО", який містить транзисторну схему, загальну шину, шину живлення та перший резистор, причому другий вивід першого резистора з'єднаний з шиною живлення, введено чотири конденсатори, другий, третій, четвертий резистори, перший та другий первинні вимірювальні перетворювачі імітансу, другу та третю загальні шини, перший і другий ключі, а як транзисторну схему використано польовий транзистор, стік якого з'єднаний з першим виводом третього резистора, другий вивід якого приєднаний до третьої загальної шини, стік польового транзистора з'єднаний з другим виводом третього конденсатора, перший вивід якого приєднаний до другого виводу другого ключа, перший вивід якого з'єднаний з першим виводом другого первинного вимірювального перетворювача імітансу, другий вивід якого прикріплений до другої загальної шини, затвор польового транзистора з'єднаний з другим виводом другого конденсатора, перший вивід якого приєднаний до другого виводу першого ключа, перший вивід якого з'єднаний з першим виводом першого первинного вимірювального перетворювача імітансу, другий вивід якого прикріплений до першої загальної шини, затвор польового транзистора приєднаний до першого виводу другого резистора, другий вивід якого з'єднаний з першим виводом четвертого резистора, другий вивід якого приєднаний до шини живлення, витік польового транзистора з'єднаний з першим виводом четвертого конденсатора, першим виводом першого конденсатора та першим виводом першого резистора, другий вивід першого конденсатора з'єднаний з першим виводом четвертого резистора. На кресленні наведено схему імітансного логічного L-елемента "АБО". Пристрій містить польовий транзистор 1, стік якого з'єднаний з першим виводом третього резистора 14, другий вивід якого приєднаний до третьої загальної шини 10, стік польового транзистора 1 з'єднаний з другим виводом третього конденсатора 13, перший вивід якого приєднаний до другого виводу другого ключа 5, перший вивід якого з'єднаний з першим виводом другого первинного вимірювального перетворювача імітансу 7, другий вивід якого прикріплений до другої загальної шини 9, затвор польового транзистора 1 з'єднаний з другим виводом другого конденсатора 12, перший вивід якого приєднаний до другого виводу першого ключа 4, перший вивід якого з'єднаний з першим 4 виводом першого первинного перетворювача імітансу 6, другий вивід якого прикріплений до першої загальної шини 8, затвор польового транзистора 1 приєднаний до першого виводу другого резистора 11, другий вивід якого з'єднаний з першим виводом четвертого резистора 16, другий вивід якого приєднаний до шини живлення 17, витік польового транзистора 1 з'єднаний з першим виводом четвертого конденсатора 15, першим виводом першого конденсатора 3 та першим виводом першого резистора 2, другий вивід якого з'єднаний з першим виводом четвертого резистора 16 та шиною живлення 17, другий вивід першого конденсатора 3 з'єднаний з першим виводом четвертого резистора 16. Пристрій працює наступним чином. Використовується узагальнений перетворювач імітансу (УПІ) на основі польового транзистора, працюючого в режимі перетворення імітансу зі спільним стоком. Якщо на перший вхід пристрою через перший ключ 4 під'єднаний перший індуктивний первинний вимірювальний перетворювач імітансу 6, опір якого є від'ємним, що відповідає логічній одиниці, а на другий вхід пристрою через другий ключ 5 під'єднаний другий індуктивний первинний вимірювальний перетворювач імітансу 7 з від'ємним опором, що також відповідає логічній одиниці, то вихідний опір буде від'ємним Rвих

Дивитися

Додаткова інформація

Назва патенту англійською

Immitance logic l-element “or”

Автори англійською

Lischynska Liudmyla Bronislavivna, Rozhkova Yana Serhiivna, Filyniuk Mykola Antonovych

Назва патенту російською

Иммитансный логический l-элемент “или”

Автори російською

Лищинская Людмила Брониславовна, Рожкова Яна Сергеевна, Филинюк Николай Антонович

МПК / Мітки

МПК: H03K 19/20

Мітки: логічний, або, l-елемент, імітансний
