Машина для автоматичного дозування і пакування сипкої речовини в упаковку з полімерної стрічки

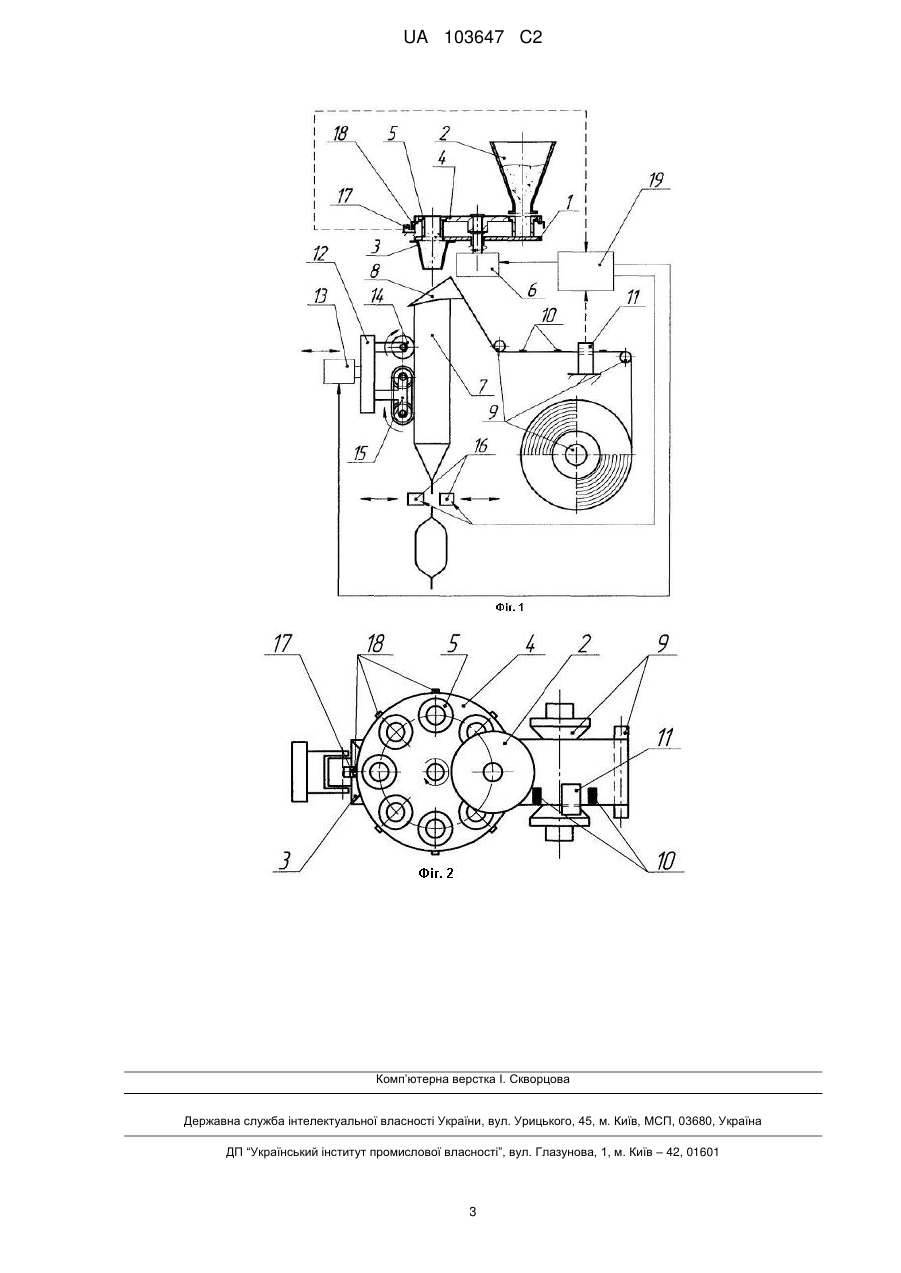

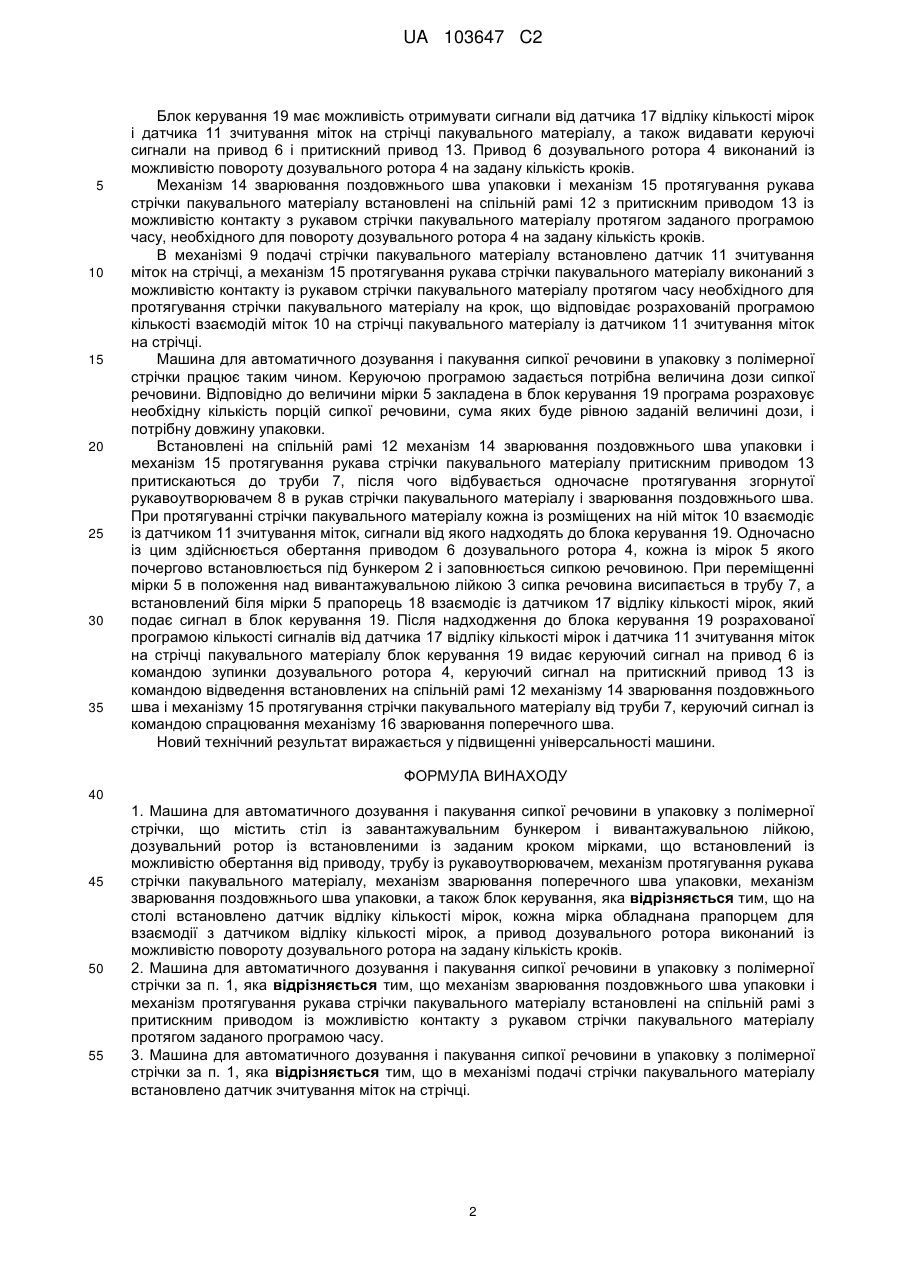

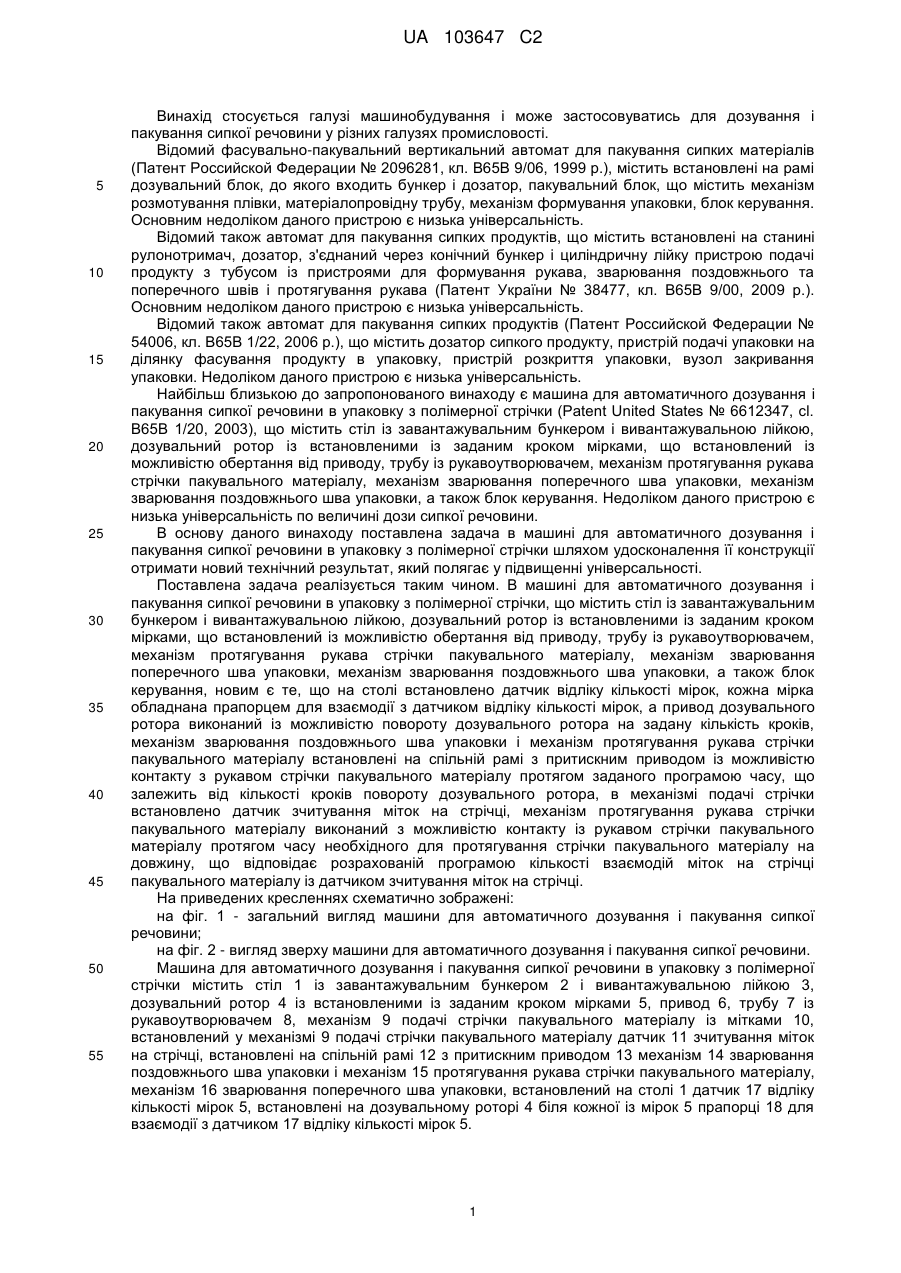

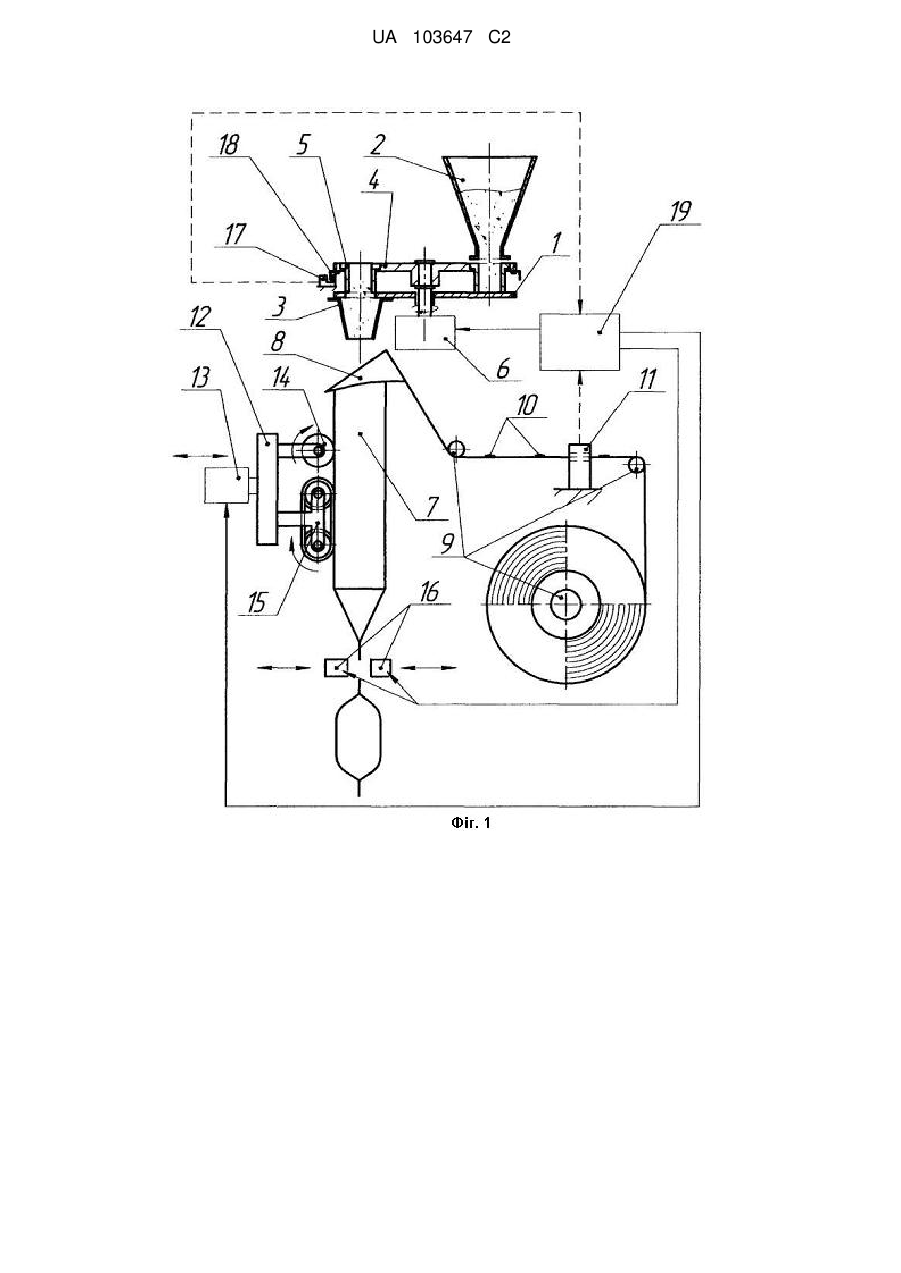

Реферат: Винахід стосується галузі машинобудування і може застосовуватись для дозування і пакування сипкої речовини у різних галузях промисловості. Відома машина для автоматичного дозування і пакування сипкої речовини в упаковку з полімерної стрічки містить стіл із завантажувальним бункером і вивантажувальною лійкою, дозувальний ротор із встановленими із заданим кроком мірками, що встановлений із можливістю обертання від приводу, трубу із рукавоутворювачем, механізм протягування рукава стрічки пакувального матеріалу, механізм зварювання поперечного шва упаковки, механізм зварювання поздовжнього шва упаковки, а також блок керування. В запропонованій машині для автоматичного дозування і пакування сипкої речовини в упаковку з полімерної стрічки новим є те, що на столі встановлено датчик відліку кількості мірок, кожна мірка обладнана прапорцем для взаємодії з датчиком відліку кількості мірок, а привод дозувального ротора виконаний із можливістю повороту дозувального ротора на задану кількість кроків, механізм зварювання поздовжнього шва упаковки і механізм протягування рукава стрічки пакувального матеріалу встановлені на спільній рамі з притискним приводом із можливістю контакту з рукавом стрічки пакувального матеріалу протягом заданого програмою часу, що залежить від кількості кроків повороту дозувального ротора і часу необхідного для протягування стрічки пакувального матеріалу на довжину, що відповідає розрахованій програмою кількості взаємодій міток на стрічці пакувального матеріалу із датчиком зчитування міток на стрічці, в механізмі подачі стрічки пакувального матеріалу встановлено датчик зчитування міток на стрічці. Новий технічний результат виражається у підвищенні універсальності машини. UA 103647 C2 (12) UA 103647 C2 UA 103647 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід стосується галузі машинобудування і може застосовуватись для дозування і пакування сипкої речовини у різних галузях промисловості. Відомий фасувально-пакувальний вертикальний автомат для пакування сипких матеріалів (Патент Российской Федерации № 2096281, кл. В65В 9/06, 1999 р.), містить встановлені на рамі дозувальний блок, до якого входить бункер і дозатор, пакувальний блок, що містить механізм розмотування плівки, матеріалопровідну трубу, механізм формування упаковки, блок керування. Основним недоліком даного пристрою є низька універсальність. Відомий також автомат для пакування сипких продуктів, що містить встановлені на станині рулонотримач, дозатор, з'єднаний через конічний бункер і циліндричну лійку пристрою подачі продукту з тубусом із пристроями для формування рукава, зварювання поздовжнього та поперечного швів і протягування рукава (Патент України № 38477, кл. В65В 9/00, 2009 р.). Основним недоліком даного пристрою є низька універсальність. Відомий також автомат для пакування сипких продуктів (Патент Российской Федерации № 54006, кл. В65В 1/22, 2006 р.), що містить дозатор сипкого продукту, пристрій подачі упаковки на ділянку фасування продукту в упаковку, пристрій розкриття упаковки, вузол закривання упаковки. Недоліком даного пристрою є низька універсальність. Найбільш близькою до запропонованого винаходу є машина для автоматичного дозування і пакування сипкої речовини в упаковку з полімерної стрічки (Patent United States № 6612347, сl. В65В 1/20, 2003), що містить стіл із завантажувальним бункером і вивантажувальною лійкою, дозувальний ротор із встановленими із заданим кроком мірками, що встановлений із можливістю обертання від приводу, трубу із рукавоутворювачем, механізм протягування рукава стрічки пакувального матеріалу, механізм зварювання поперечного шва упаковки, механізм зварювання поздовжнього шва упаковки, а також блок керування. Недоліком даного пристрою є низька універсальність по величині дози сипкої речовини. В основу даного винаходу поставлена задача в машині для автоматичного дозування і пакування сипкої речовини в упаковку з полімерної стрічки шляхом удосконалення її конструкції отримати новий технічний результат, який полягає у підвищенні універсальності. Поставлена задача реалізується таким чином. В машині для автоматичного дозування і пакування сипкої речовини в упаковку з полімерної стрічки, що містить стіл із завантажувальним бункером і вивантажувальною лійкою, дозувальний ротор із встановленими із заданим кроком мірками, що встановлений із можливістю обертання від приводу, трубу із рукавоутворювачем, механізм протягування рукава стрічки пакувального матеріалу, механізм зварювання поперечного шва упаковки, механізм зварювання поздовжнього шва упаковки, а також блок керування, новим є те, що на столі встановлено датчик відліку кількості мірок, кожна мірка обладнана прапорцем для взаємодії з датчиком відліку кількості мірок, а привод дозувального ротора виконаний із можливістю повороту дозувального ротора на задану кількість кроків, механізм зварювання поздовжнього шва упаковки і механізм протягування рукава стрічки пакувального матеріалу встановлені на спільній рамі з притискним приводом із можливістю контакту з рукавом стрічки пакувального матеріалу протягом заданого програмою часу, що залежить від кількості кроків повороту дозувального ротора, в механізмі подачі стрічки встановлено датчик зчитування міток на стрічці, механізм протягування рукава стрічки пакувального матеріалу виконаний з можливістю контакту із рукавом стрічки пакувального матеріалу протягом часу необхідного для протягування стрічки пакувального матеріалу на довжину, що відповідає розрахованій програмою кількості взаємодій міток на стрічці пакувального матеріалу із датчиком зчитування міток на стрічці. На приведених кресленнях схематично зображені: на фіг. 1 - загальний вигляд машини для автоматичного дозування і пакування сипкої речовини; на фіг. 2 - вигляд зверху машини для автоматичного дозування і пакування сипкої речовини. Машина для автоматичного дозування і пакування сипкої речовини в упаковку з полімерної стрічки містить стіл 1 із завантажувальним бункером 2 і вивантажувальною лійкою 3, дозувальний ротор 4 із встановленими із заданим кроком мірками 5, привод 6, трубу 7 із рукавоутворювачем 8, механізм 9 подачі стрічки пакувального матеріалу із мітками 10, встановлений у механізмі 9 подачі стрічки пакувального матеріалу датчик 11 зчитування міток на стрічці, встановлені на спільній рамі 12 з притискним приводом 13 механізм 14 зварювання поздовжнього шва упаковки і механізм 15 протягування рукава стрічки пакувального матеріалу, механізм 16 зварювання поперечного шва упаковки, встановлений на столі 1 датчик 17 відліку кількості мірок 5, встановлені на дозувальному роторі 4 біля кожної із мірок 5 прапорці 18 для взаємодії з датчиком 17 відліку кількості мірок 5. 1 UA 103647 C2 5 10 15 20 25 30 35 Блок керування 19 має можливість отримувати сигнали від датчика 17 відліку кількості мірок і датчика 11 зчитування міток на стрічці пакувального матеріалу, а також видавати керуючі сигнали на привод 6 і притискний привод 13. Привод 6 дозувального ротора 4 виконаний із можливістю повороту дозувального ротора 4 на задану кількість кроків. Механізм 14 зварювання поздовжнього шва упаковки і механізм 15 протягування рукава стрічки пакувального матеріалу встановлені на спільній рамі 12 з притискним приводом 13 із можливістю контакту з рукавом стрічки пакувального матеріалу протягом заданого програмою часу, необхідного для повороту дозувального ротора 4 на задану кількість кроків. В механізмі 9 подачі стрічки пакувального матеріалу встановлено датчик 11 зчитування міток на стрічці, а механізм 15 протягування рукава стрічки пакувального матеріалу виконаний з можливістю контакту із рукавом стрічки пакувального матеріалу протягом часу необхідного для протягування стрічки пакувального матеріалу на крок, що відповідає розрахованій програмою кількості взаємодій міток 10 на стрічці пакувального матеріалу із датчиком 11 зчитування міток на стрічці. Машина для автоматичного дозування і пакування сипкої речовини в упаковку з полімерної стрічки працює таким чином. Керуючою програмою задається потрібна величина дози сипкої речовини. Відповідно до величини мірки 5 закладена в блок керування 19 програма розраховує необхідну кількість порцій сипкої речовини, сума яких буде рівною заданій величині дози, і потрібну довжину упаковки. Встановлені на спільній рамі 12 механізм 14 зварювання поздовжнього шва упаковки і механізм 15 протягування рукава стрічки пакувального матеріалу притискним приводом 13 притискаються до труби 7, після чого відбувається одночасне протягування згорнутої рукавоутворювачем 8 в рукав стрічки пакувального матеріалу і зварювання поздовжнього шва. При протягуванні стрічки пакувального матеріалу кожна із розміщених на ній міток 10 взаємодіє із датчиком 11 зчитування міток, сигнали від якого надходять до блока керування 19. Одночасно із цим здійснюється обертання приводом 6 дозувального ротора 4, кожна із мірок 5 якого почергово встановлюється під бункером 2 і заповнюється сипкою речовиною. При переміщенні мірки 5 в положення над вивантажувальною лійкою 3 сипка речовина висипається в трубу 7, а встановлений біля мірки 5 прапорець 18 взаємодіє із датчиком 17 відліку кількості мірок, який подає сигнал в блок керування 19. Після надходження до блока керування 19 розрахованої програмою кількості сигналів від датчика 17 відліку кількості мірок і датчика 11 зчитування міток на стрічці пакувального матеріалу блок керування 19 видає керуючий сигнал на привод 6 із командою зупинки дозувального ротора 4, керуючий сигнал на притискний привод 13 із командою відведення встановлених на спільній рамі 12 механізму 14 зварювання поздовжнього шва і механізму 15 протягування стрічки пакувального матеріалу від труби 7, керуючий сигнал із командою спрацювання механізму 16 зварювання поперечного шва. Новий технічний результат виражається у підвищенні універсальності машини. ФОРМУЛА ВИНАХОДУ 40 45 50 55 1. Машина для автоматичного дозування і пакування сипкої речовини в упаковку з полімерної стрічки, що містить стіл із завантажувальним бункером і вивантажувальною лійкою, дозувальний ротор із встановленими із заданим кроком мірками, що встановлений із можливістю обертання від приводу, трубу із рукавоутворювачем, механізм протягування рукава стрічки пакувального матеріалу, механізм зварювання поперечного шва упаковки, механізм зварювання поздовжнього шва упаковки, а також блок керування, яка відрізняється тим, що на столі встановлено датчик відліку кількості мірок, кожна мірка обладнана прапорцем для взаємодії з датчиком відліку кількості мірок, а привод дозувального ротора виконаний із можливістю повороту дозувального ротора на задану кількість кроків. 2. Машина для автоматичного дозування і пакування сипкої речовини в упаковку з полімерної стрічки за п. 1, яка відрізняється тим, що механізм зварювання поздовжнього шва упаковки і механізм протягування рукава стрічки пакувального матеріалу встановлені на спільній рамі з притискним приводом із можливістю контакту з рукавом стрічки пакувального матеріалу протягом заданого програмою часу. 3. Машина для автоматичного дозування і пакування сипкої речовини в упаковку з полімерної стрічки за п. 1, яка відрізняється тим, що в механізмі подачі стрічки пакувального матеріалу встановлено датчик зчитування міток на стрічці. 2 UA 103647 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
