Футерівка барабанного млина

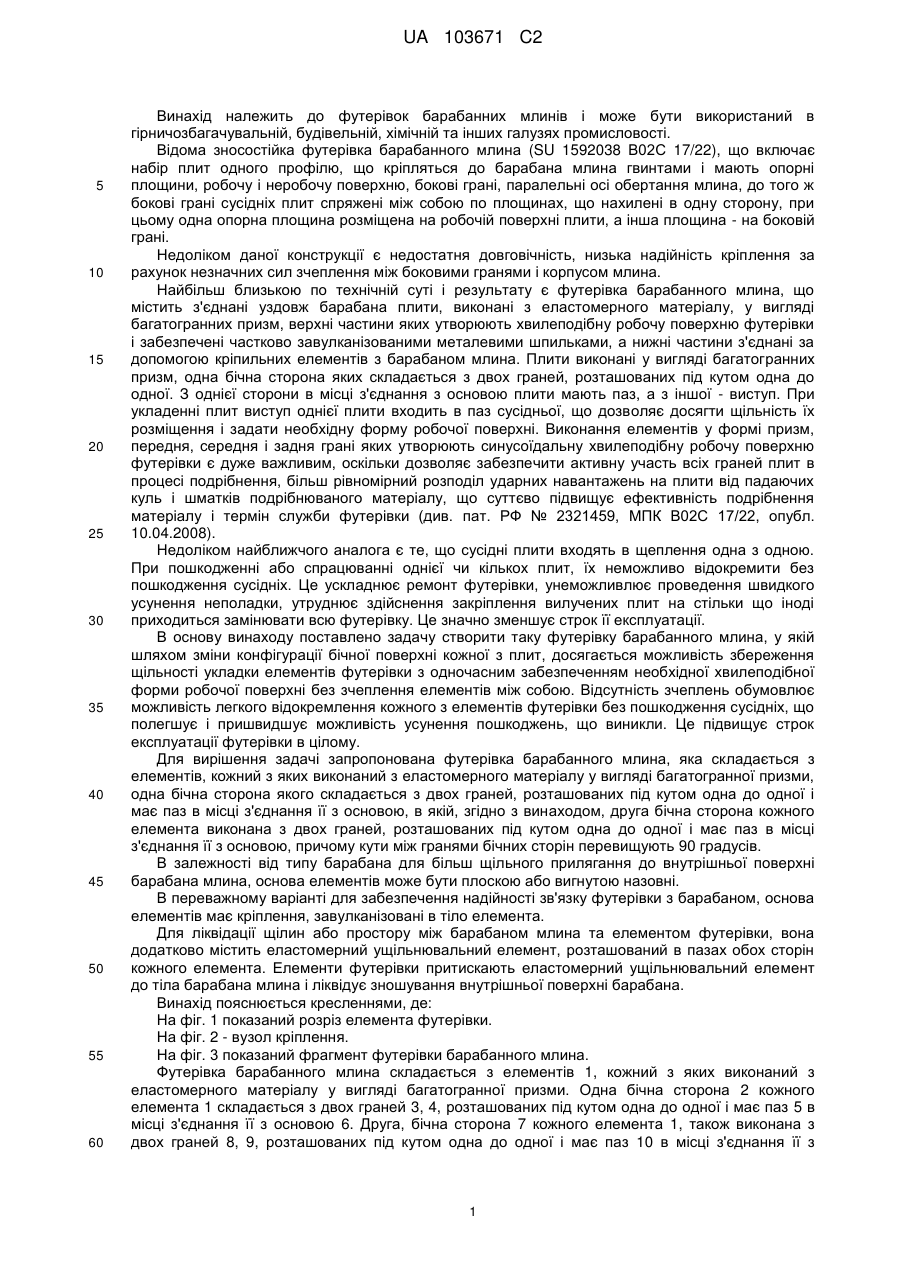

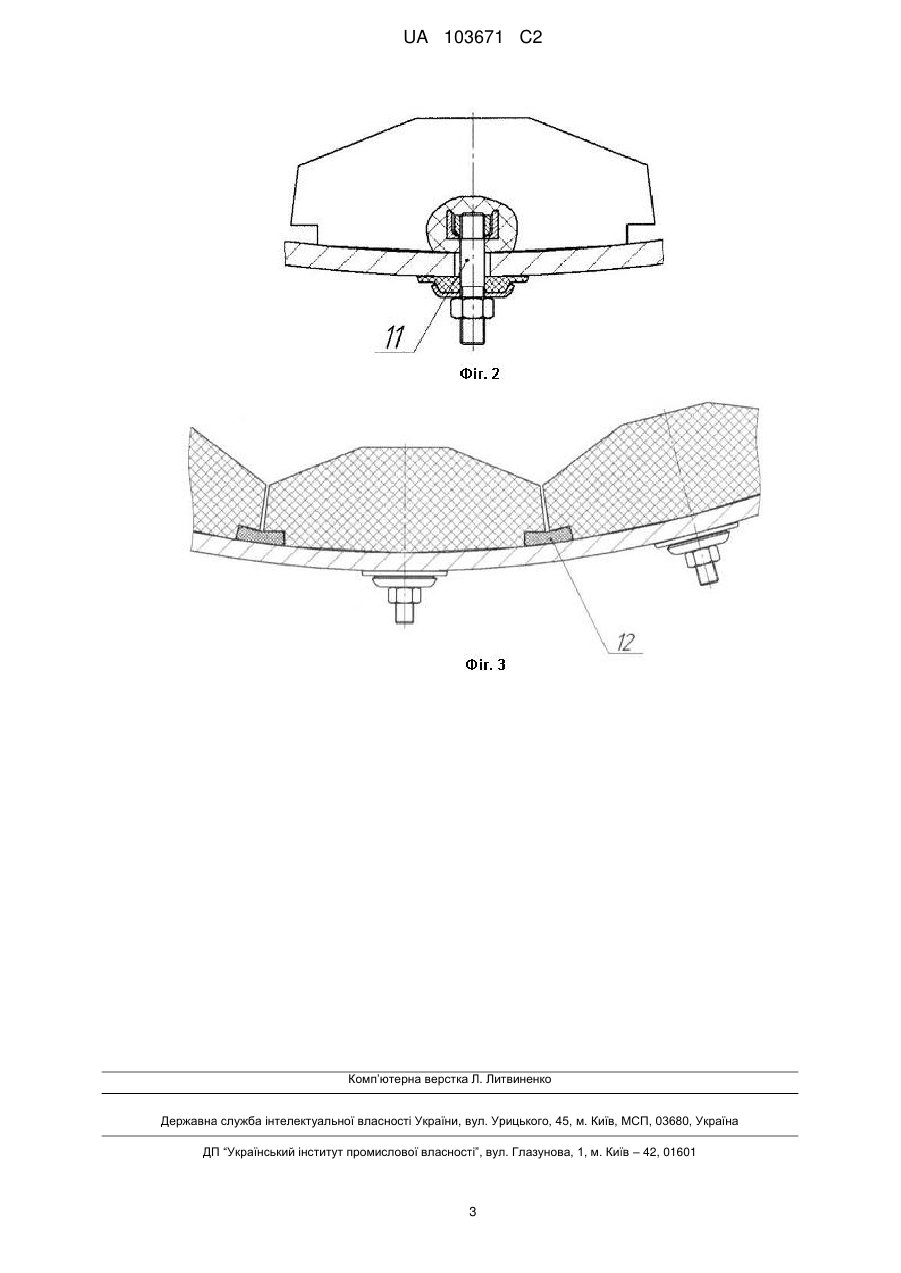

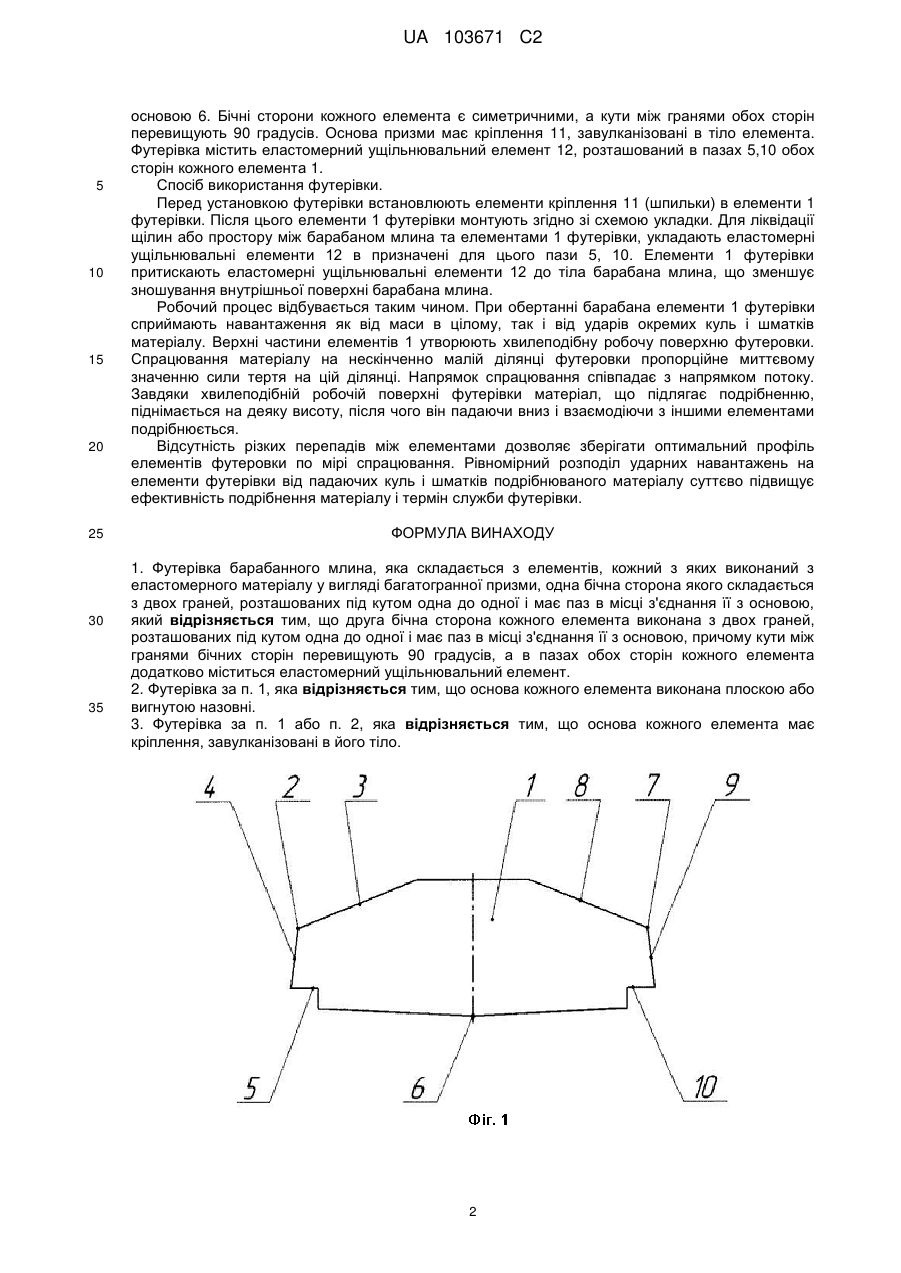

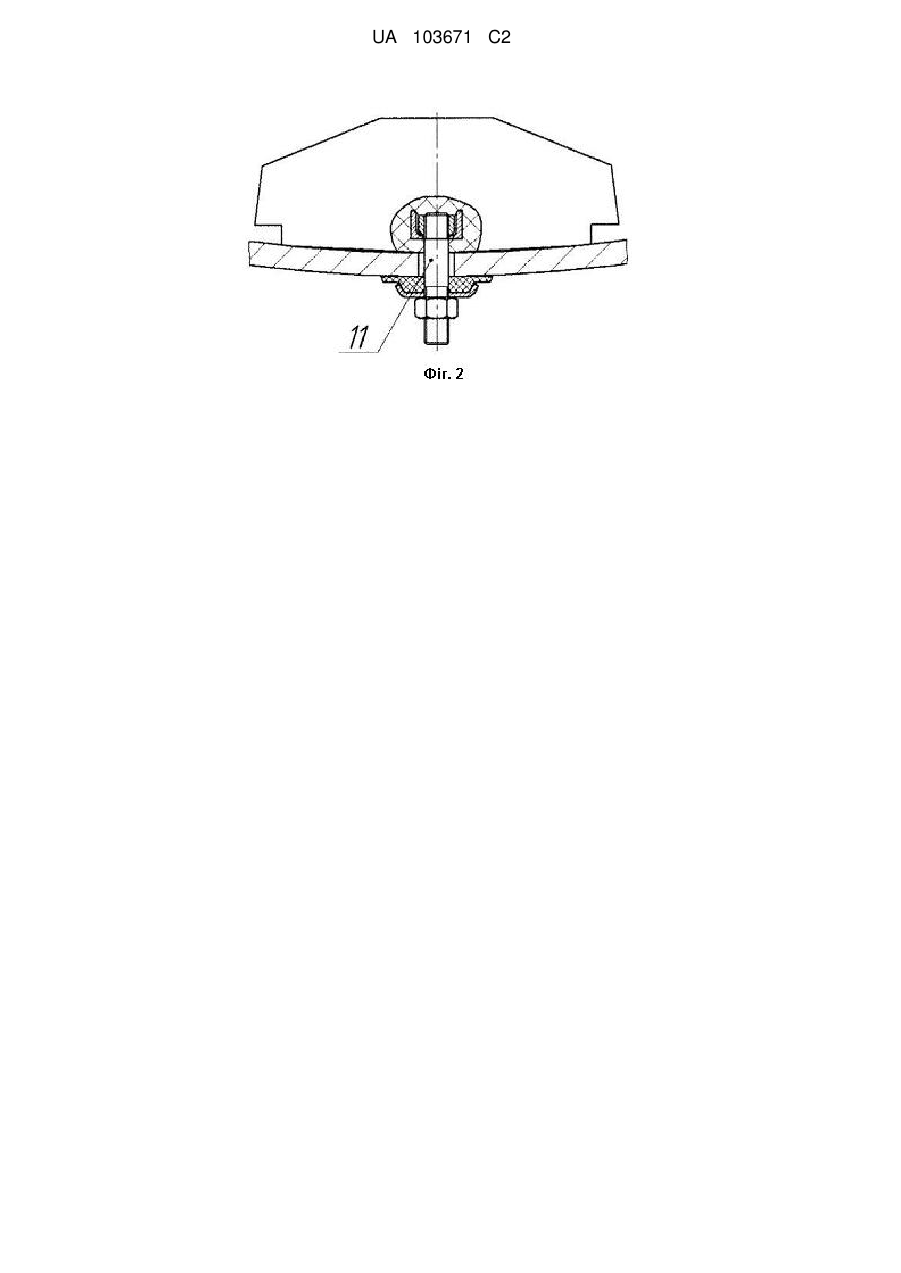

Реферат: Винахід належить до футерівок барабанних млинів і може бути використаний в гірничозбагачувальній, будівельній, хімічній та інших галузях промисловості. Запропонована футерівка барабанного млина складається з елементів, кожний з яких виконаний з еластомерного матеріалу у вигляді багатогранної призми. Обидві бічні сторони кожного елемента складаються з двох граней, розташованих під кутом, одна до одної, що перевищує 90 градусів і мають паз в місці з'єднання їх з основою. В залежності від типу барабана для більш щільного прилягання до внутрішньої поверхні барабана млина, основа елементів може бути плоскою або вигнутою назовні. В переважному варіанті для забезпечення надійності зв'язку футерівки з барабаном, основа елементів має кріплення, завулканізовані в тіло елемента. Для ліквідації щілин або простору між барабаном млина та елементом футерівки, вона додатково містить еластомерний ущільнювальний елемент, розташований в пазах обох сторін кожного елемента. UA 103671 C2 (12) UA 103671 C2 UA 103671 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до футерівок барабанних млинів і може бути використаний в гірничозбагачувальній, будівельній, хімічній та інших галузях промисловості. Відома зносостійка футерівка барабанного млина (SU 1592038 В02С 17/22), що включає набір плит одного профілю, що кріпляться до барабана млина гвинтами і мають опорні площини, робочу і неробочу поверхню, бокові грані, паралельні осі обертання млина, до того ж бокові грані сусідніх плит спряжені між собою по площинах, що нахилені в одну сторону, при цьому одна опорна площина розміщена на робочій поверхні плити, а інша площина - на боковій грані. Недоліком даної конструкції є недостатня довговічність, низька надійність кріплення за рахунок незначних сил зчеплення між боковими гранями і корпусом млина. Найбільш близькою по технічній суті і результату є футерівка барабанного млина, що містить з'єднані уздовж барабана плити, виконані з еластомерного матеріалу, у вигляді багатогранних призм, верхні частини яких утворюють хвилеподібну робочу поверхню футерівки і забезпечені частково завулканізованими металевими шпильками, а нижні частини з'єднані за допомогою кріпильних елементів з барабаном млина. Плити виконані у вигляді багатогранних призм, одна бічна сторона яких складається з двох граней, розташованих під кутом одна до одної. З однієї сторони в місці з'єднання з основою плити мають паз, а з іншої - виступ. При укладенні плит виступ однієї плити входить в паз сусідньої, що дозволяє досягти щільність їх розміщення і задати необхідну форму робочої поверхні. Виконання елементів у формі призм, передня, середня і задня грані яких утворюють синусоїдальну хвилеподібну робочу поверхню футерівки є дуже важливим, оскільки дозволяє забезпечити активну участь всіх граней плит в процесі подрібнення, більш рівномірний розподіл ударних навантажень на плити від падаючих куль і шматків подрібнюваного матеріалу, що суттєво підвищує ефективність подрібнення матеріалу і термін служби футерівки (див. пат. РФ № 2321459, МПК В02С 17/22, опубл. 10.04.2008). Недоліком найближчого аналога є те, що сусідні плити входять в щеплення одна з одною. При пошкодженні або спрацюванні однієї чи кількох плит, їх неможливо відокремити без пошкодження сусідніх. Це ускладнює ремонт футерівки, унеможливлює проведення швидкого усунення неполадки, утруднює здійснення закріплення вилучених плит на стільки що іноді приходиться замінювати всю футерівку. Це значно зменшує строк її експлуатації. В основу винаходу поставлено задачу створити таку футерівку барабанного млина, у якій шляхом зміни конфігурації бічної поверхні кожної з плит, досягається можливість збереження щільності укладки елементів футерівки з одночасним забезпеченням необхідної хвилеподібної форми робочої поверхні без зчеплення елементів між собою. Відсутність зчеплень обумовлює можливість легкого відокремлення кожного з елементів футерівки без пошкодження сусідніх, що полегшує і пришвидшує можливість усунення пошкоджень, що виникли. Це підвищує строк експлуатації футерівки в цілому. Для вирішення задачі запропонована футерівка барабанного млина, яка складається з елементів, кожний з яких виконаний з еластомерного матеріалу у вигляді багатогранної призми, одна бічна сторона якого складається з двох граней, розташованих під кутом одна до одної і має паз в місці з'єднання її з основою, в якій, згідно з винаходом, друга бічна сторона кожного елемента виконана з двох граней, розташованих під кутом одна до одної і має паз в місці з'єднання її з основою, причому кути між гранями бічних сторін перевищують 90 градусів. В залежності від типу барабана для більш щільного прилягання до внутрішньої поверхні барабана млина, основа елементів може бути плоскою або вигнутою назовні. В переважному варіанті для забезпечення надійності зв'язку футерівки з барабаном, основа елементів має кріплення, завулканізовані в тіло елемента. Для ліквідації щілин або простору між барабаном млина та елементом футерівки, вона додатково містить еластомерний ущільнювальний елемент, розташований в пазах обох сторін кожного елемента. Елементи футерівки притискають еластомерний ущільнювальний елемент до тіла барабана млина і ліквідує зношування внутрішньої поверхні барабана. Винахід пояснюється кресленнями, де: На фіг. 1 показаний розріз елемента футерівки. На фіг. 2 - вузол кріплення. На фіг. 3 показаний фрагмент футерівки барабанного млина. Футерівка барабанного млина складається з елементів 1, кожний з яких виконаний з еластомерного матеріалу у вигляді багатогранної призми. Одна бічна сторона 2 кожного елемента 1 складається з двох граней 3, 4, розташованих під кутом одна до одної і має паз 5 в місці з'єднання її з основою 6. Друга, бічна сторона 7 кожного елемента 1, також виконана з двох граней 8, 9, розташованих під кутом одна до одної і має паз 10 в місці з'єднання її з 1 UA 103671 C2 5 10 15 20 25 30 35 основою 6. Бічні сторони кожного елемента є симетричними, а кути між гранями обох сторін перевищують 90 градусів. Основа призми має кріплення 11, завулканізовані в тіло елемента. Футерівка містить еластомерний ущільнювальний елемент 12, розташований в пазах 5,10 обох сторін кожного елемента 1. Спосіб використання футерівки. Перед установкою футерівки встановлюють елементи кріплення 11 (шпильки) в елементи 1 футерівки. Після цього елементи 1 футерівки монтують згідно зі схемою укладки. Для ліквідації щілин або простору між барабаном млина та елементами 1 футерівки, укладають еластомерні ущільнювальні елементи 12 в призначені для цього пази 5, 10. Елементи 1 футерівки притискають еластомерні ущільнювальні елементи 12 до тіла барабана млина, що зменшує зношування внутрішньої поверхні барабана млина. Робочий процес відбувається таким чином. При обертанні барабана елементи 1 футерівки сприймають навантаження як від маси в цілому, так і від ударів окремих куль і шматків матеріалу. Верхні частини елементів 1 утворюють хвилеподібну робочу поверхню футеровки. Спрацювання матеріалу на нескінченно малій ділянці футеровки пропорційне миттєвому значенню сили тертя на цій ділянці. Напрямок спрацювання співпадає з напрямком потоку. Завдяки хвилеподібній робочій поверхні футерівки матеріал, що підлягає подрібненню, піднімається на деяку висоту, після чого він падаючи вниз і взаємодіючи з іншими елементами подрібнюється. Відсутність різких перепадів між елементами дозволяє зберігати оптимальний профіль елементів футеровки по мірі спрацювання. Рівномірний розподіл ударних навантажень на елементи футерівки від падаючих куль і шматків подрібнюваного матеріалу суттєво підвищує ефективність подрібнення матеріалу і термін служби футерівки. ФОРМУЛА ВИНАХОДУ 1. Футерівка барабанного млина, яка складається з елементів, кожний з яких виконаний з еластомерного матеріалу у вигляді багатогранної призми, одна бічна сторона якого складається з двох граней, розташованих під кутом одна до одної і має паз в місці з'єднання її з основою, який відрізняється тим, що друга бічна сторона кожного елемента виконана з двох граней, розташованих під кутом одна до одної і має паз в місці з'єднання її з основою, причому кути між гранями бічних сторін перевищують 90 градусів, а в пазах обох сторін кожного елемента додатково міститься еластомерний ущільнювальний елемент. 2. Футерівка за п. 1, яка відрізняється тим, що основа кожного елемента виконана плоскою або вигнутою назовні. 3. Футерівка за п. 1 або п. 2, яка відрізняється тим, що основа кожного елемента має кріплення, завулканізовані в його тіло. 2 UA 103671 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
