Футерівка барабанного млина
Номер патенту: 78397
Опубліковано: 11.03.2013
Автори: Стойко Олексій Вячеславович, Калашніков Вячеслав Олексійович, Головко Любов Григорівна
Формула / Реферат

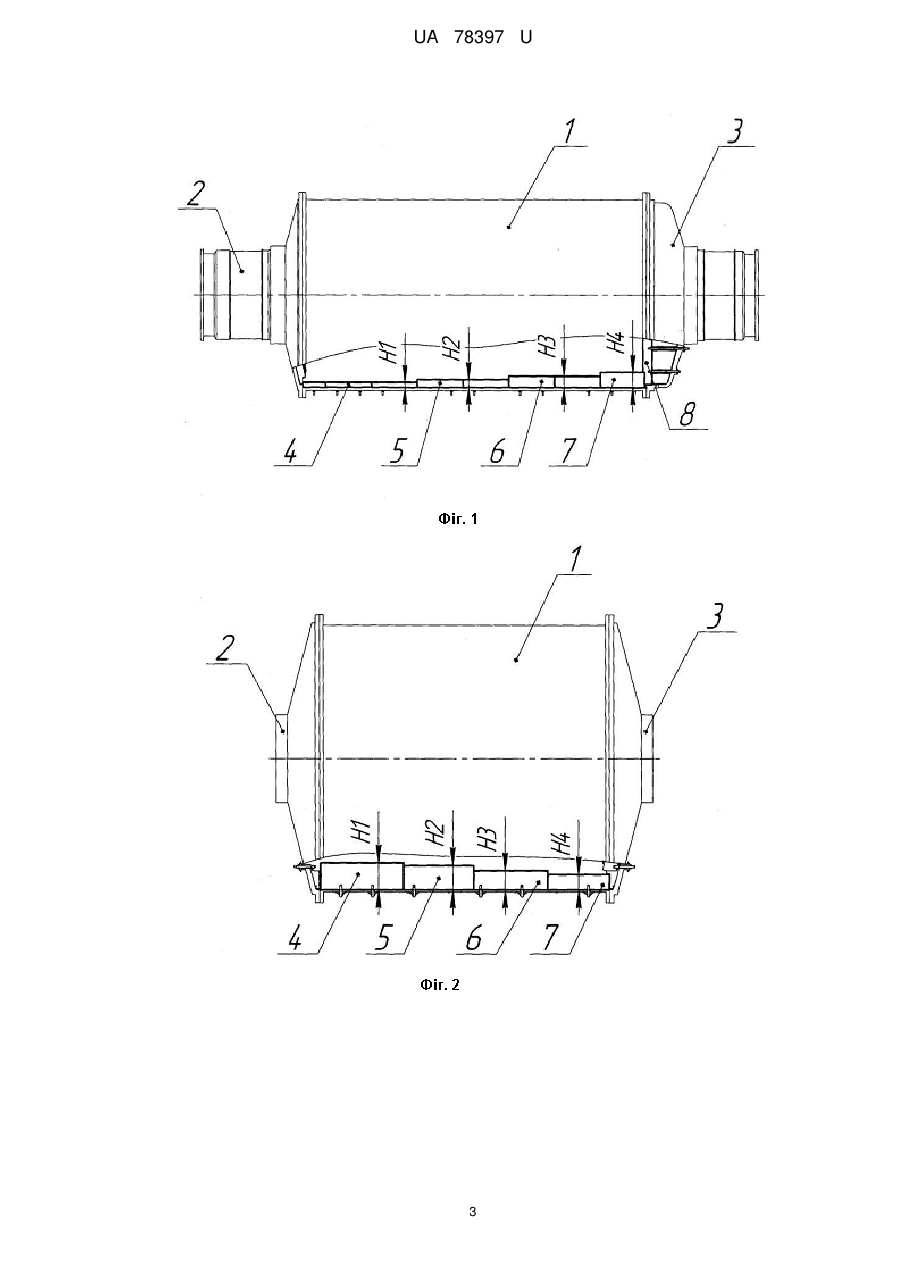

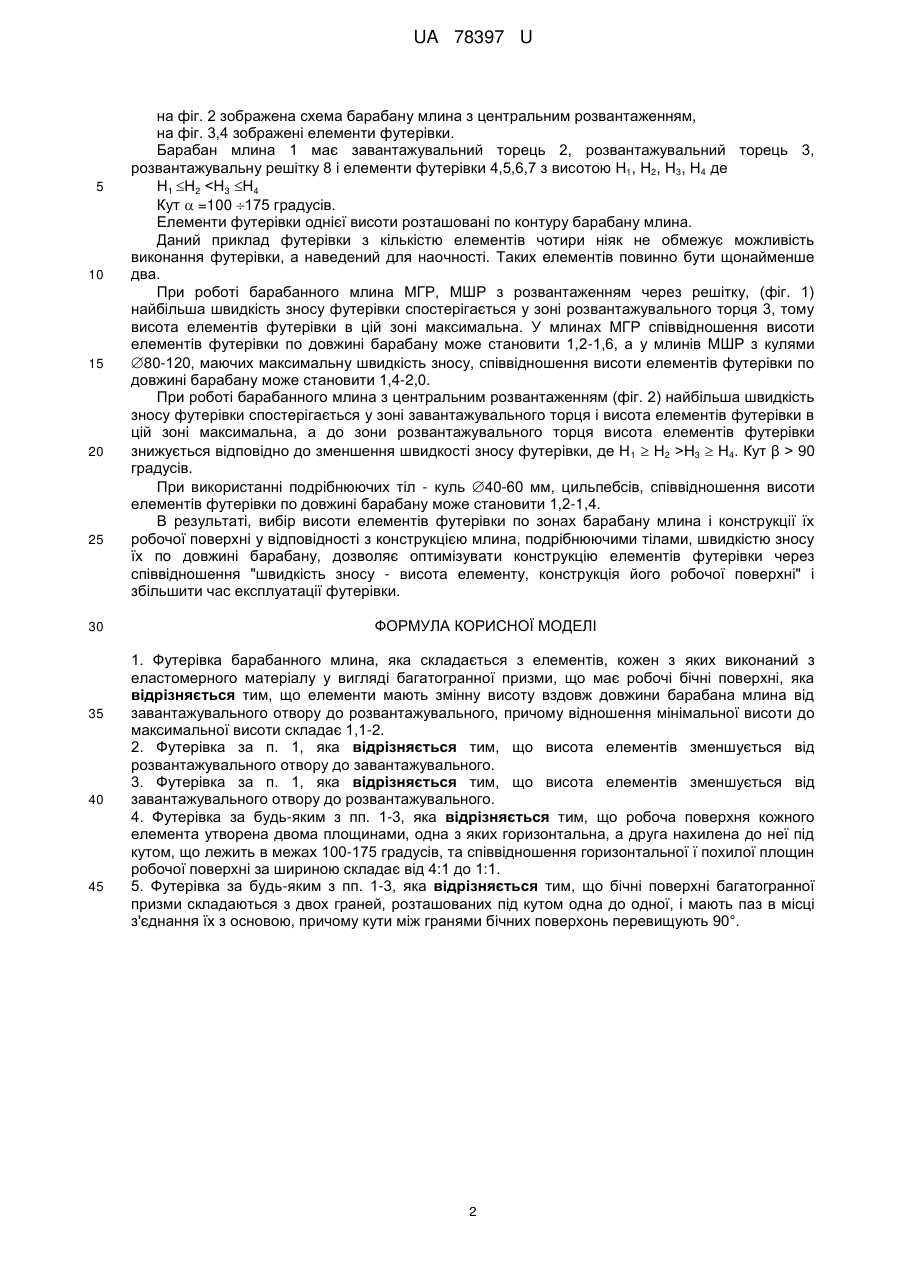

1. Футерівка барабанного млина, яка складається з елементів, кожен з яких виконаний з еластомерного матеріалу у вигляді багатогранної призми, що має робочі бічні поверхні, яка відрізняється тим, що елементи мають змінну висоту вздовж довжини барабана млина від завантажувального отвору до розвантажувального, причому відношення мінімальної висоти до максимальної висоти складає 1,1-2.
2. Футерівка за п. 1, яка відрізняється тим, що висота елементів зменшується від розвантажувального отвору до завантажувального.
3. Футерівка за п. 1, яка відрізняється тим, що висота елементів зменшується від завантажувального отвору до розвантажувального.

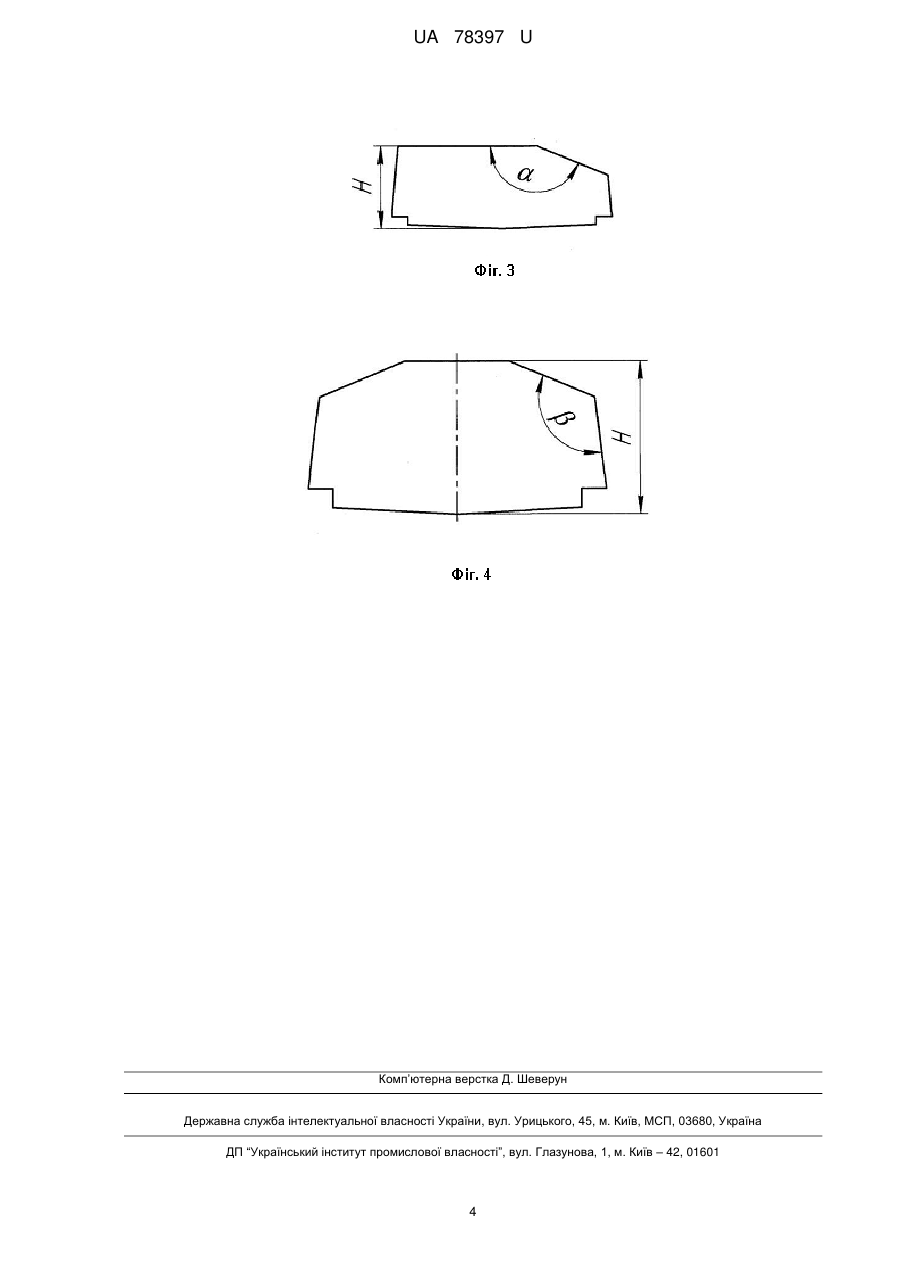

4. Футерівка за будь-яким з пп. 1-3, яка відрізняється тим, що робоча поверхня кожного елемента утворена двома площинами, одна з яких горизонтальна, а друга нахилена до неї під кутом, що лежить в межах 100-175 градусів, та співвідношення горизонтальної ї похилої площин робочої поверхні за шириною складає від 4:1 до 1:1.
5. Футерівка за будь-яким з пп. 1-3, яка відрізняється тим, що бічні поверхні багатогранної призми складаються з двох граней, розташованих під кутом одна до одної, і мають паз в місці з'єднання їх з основою, причому кути між гранями бічних поверхонь перевищують 90°.
Текст

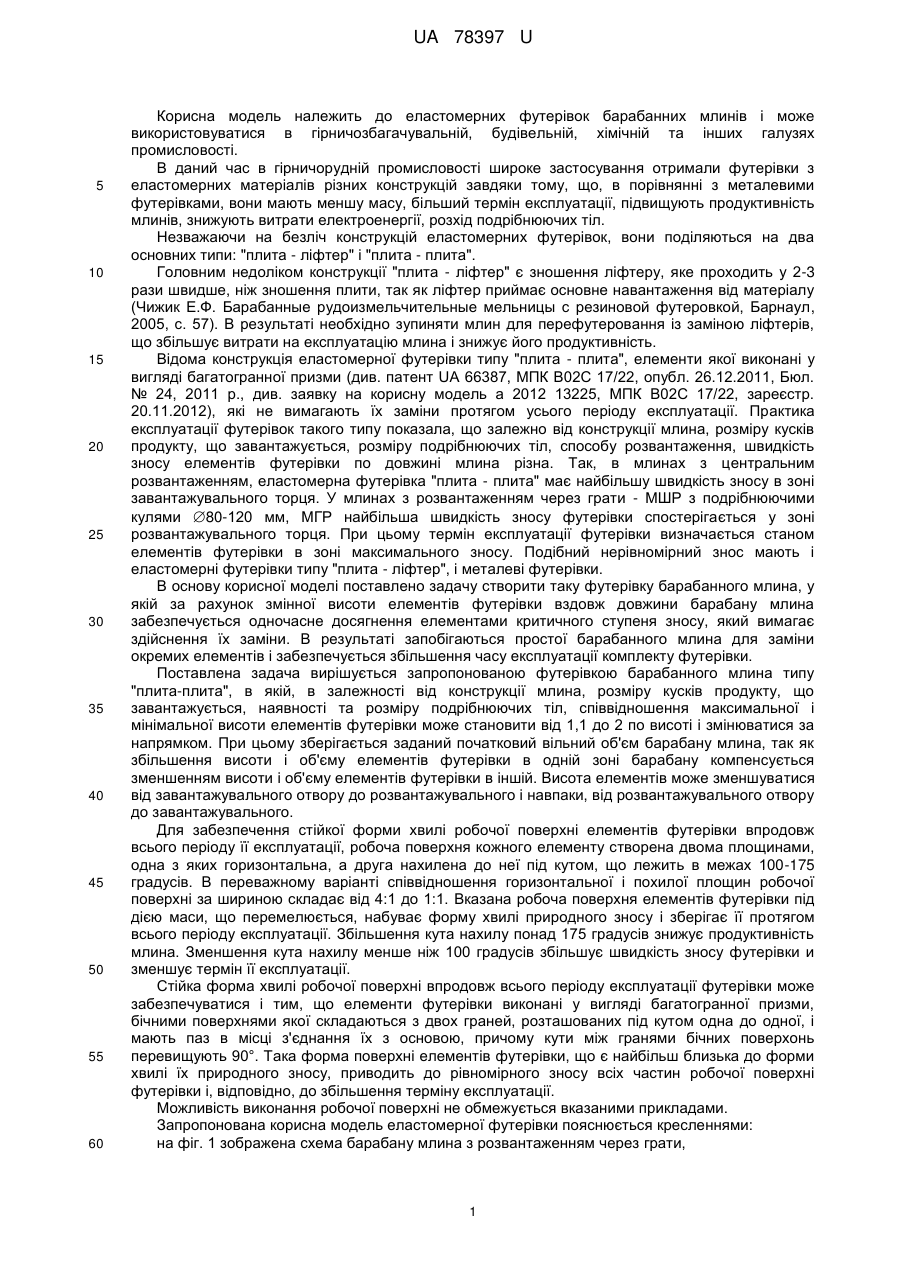

Реферат: UA 78397 U UA 78397 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до еластомерних футерівок барабанних млинів і може використовуватися в гірничозбагачувальній, будівельній, хімічній та інших галузях промисловості. В даний час в гірничорудній промисловості широке застосування отримали футерівки з еластомерних матеріалів різних конструкцій завдяки тому, що, в порівнянні з металевими футерівками, вони мають меншу масу, більший термін експлуатації, підвищують продуктивність млинів, знижують витрати електроенергії, розхід подрібнюючих тіл. Незважаючи на безліч конструкцій еластомерних футерівок, вони поділяються на два основних типи: "плита - ліфтер" і "плита - плита". Головним недоліком конструкції "плита - ліфтер" є зношення ліфтеру, яке проходить у 2-3 рази швидше, ніж зношення плити, так як ліфтер приймає основне навантаження від матеріалу (Чижик Е.Ф. Барабанные рудоизмельчительные мельницы с резиновой футеровкой, Барнаул, 2005, с. 57). В результаті необхідно зупиняти млин для перефутеровання із заміною ліфтерів, що збільшує витрати на експлуатацію млина і знижує його продуктивність. Відома конструкція еластомерної футерівки типу "плита - плита", елементи якої виконані у вигляді багатогранної призми (див. патент UA 66387, МПК В02С 17/22, опубл. 26.12.2011, Бюл. № 24, 2011 р., див. заявку на корисну модель а 2012 13225, МПК В02С 17/22, зареєстр. 20.11.2012), які не вимагають їх заміни протягом усього періоду експлуатації. Практика експлуатації футерівок такого типу показала, що залежно від конструкції млина, розміру кусків продукту, що завантажується, розміру подрібнюючих тіл, способу розвантаження, швидкість зносу елементів футерівки по довжині млина різна. Так, в млинах з центральним розвантаженням, еластомерна футерівка "плита - плита" має найбільшу швидкість зносу в зоні завантажувального торця. У млинах з розвантаженням через грати - МШР з подрібнюючими кулями 80-120 мм, МГР найбільша швидкість зносу футерівки спостерігається у зоні розвантажувального торця. При цьому термін експлуатації футерівки визначається станом елементів футерівки в зоні максимального зносу. Подібний нерівномірний знос мають і еластомерні футерівки типу "плита - ліфтер", і металеві футерівки. В основу корисної моделі поставлено задачу створити таку футерівку барабанного млина, у якій за рахунок змінної висоти елементів футерівки вздовж довжини барабану млина забезпечується одночасне досягнення елементами критичного ступеня зносу, який вимагає здійснення їх заміни. В результаті запобігаються простої барабанного млина для заміни окремих елементів і забезпечується збільшення часу експлуатації комплекту футерівки. Поставлена задача вирішується запропонованою футерівкою барабанного млина типу "плита-плита", в якій, в залежності від конструкції млина, розміру кусків продукту, що завантажується, наявності та розміру подрібнюючих тіл, співвідношення максимальної і мінімальної висоти елементів футерівки може становити від 1,1 до 2 по висоті і змінюватися за напрямком. При цьому зберігається заданий початковий вільний об'єм барабану млина, так як збільшення висоти і об'єму елементів футерівки в одній зоні барабану компенсується зменшенням висоти і об'єму елементів футерівки в іншій. Висота елементів може зменшуватися від завантажувального отвору до розвантажувального і навпаки, від розвантажувального отвору до завантажувального. Для забезпечення стійкої форми хвилі робочої поверхні елементів футерівки впродовж всього періоду її експлуатації, робоча поверхня кожного елементу створена двома площинами, одна з яких горизонтальна, а друга нахилена до неї під кутом, що лежить в межах 100-175 градусів. В переважному варіанті співвідношення горизонтальної і похилої площин робочої поверхні за шириною складає від 4:1 до 1:1. Вказана робоча поверхня елементів футерівки під дією маси, що перемелюється, набуває форму хвилі природного зносу і зберігає її протягом всього періоду експлуатації. Збільшення кута нахилу понад 175 градусів знижує продуктивність млина. Зменшення кута нахилу менше ніж 100 градусів збільшує швидкість зносу футерівки и зменшує термін її експлуатації. Стійка форма хвилі робочої поверхні впродовж всього періоду експлуатації футерівки може забезпечуватися і тим, що елементи футерівки виконані у вигляді багатогранної призми, бічними поверхнями якої складаються з двох граней, розташованих під кутом одна до одної, і мають паз в місці з'єднання їх з основою, причому кути між гранями бічних поверхонь перевищують 90°. Така форма поверхні елементів футерівки, що є найбільш близька до форми хвилі їх природного зносу, приводить до рівномірного зносу всіх частин робочої поверхні футерівки і, відповідно, до збільшення терміну експлуатації. Можливість виконання робочої поверхні не обмежується вказаними прикладами. Запропонована корисна модель еластомерної футерівки пояснюється кресленнями: на фіг. 1 зображена схема барабану млина з розвантаженням через грати, 1 UA 78397 U 5 10 15 20 25 30 35 40 45 на фіг. 2 зображена схема барабану млина з центральним розвантаженням, на фіг. 3,4 зображені елементи футерівки. Барабан млина 1 має завантажувальний торець 2, розвантажувальний торець 3, розвантажувальну решітку 8 і елементи футерівки 4,5,6,7 з висотою Н1, Н2, Н3, Η4 де Н1 Н2 Н3 Н4. Кут β > 90 градусів. При використанні подрібнюючих тіл - куль 40-60 мм, цильпебсів, співвідношення висоти елементів футерівки по довжині барабану може становити 1,2-1,4. В результаті, вибір висоти елементів футерівки по зонах барабану млина і конструкції їх робочої поверхні у відповідності з конструкцією млина, подрібнюючими тілами, швидкістю зносу їх по довжині барабану, дозволяє оптимізувати конструкцію елементів футерівки через співвідношення "швидкість зносу - висота елементу, конструкція його робочої поверхні" і збільшити час експлуатації футерівки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Футерівка барабанного млина, яка складається з елементів, кожен з яких виконаний з еластомерного матеріалу у вигляді багатогранної призми, що має робочі бічні поверхні, яка відрізняється тим, що елементи мають змінну висоту вздовж довжини барабана млина від завантажувального отвору до розвантажувального, причому відношення мінімальної висоти до максимальної висоти складає 1,1-2. 2. Футерівка за п. 1, яка відрізняється тим, що висота елементів зменшується від розвантажувального отвору до завантажувального. 3. Футерівка за п. 1, яка відрізняється тим, що висота елементів зменшується від завантажувального отвору до розвантажувального. 4. Футерівка за будь-яким з пп. 1-3, яка відрізняється тим, що робоча поверхня кожного елемента утворена двома площинами, одна з яких горизонтальна, а друга нахилена до неї під кутом, що лежить в межах 100-175 градусів, та співвідношення горизонтальної ї похилої площин робочої поверхні за шириною складає від 4:1 до 1:1. 5. Футерівка за будь-яким з пп. 1-3, яка відрізняється тим, що бічні поверхні багатогранної призми складаються з двох граней, розташованих під кутом одна до одної, і мають паз в місці з'єднання їх з основою, причому кути між гранями бічних поверхонь перевищують 90°. 2 UA 78397 U 3 UA 78397 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
ДивитисяДодаткова інформація
Назва патенту англійськоюDrum mill lining
Автори англійськоюKalashnikov Viacheslav Oleksiiovych, Holovko Liubov Hryhorivna, Stoiko Oleksii Viacheslavovych
Назва патенту російськоюФутеровка барабанной мельницы
Автори російськоюКалашников Вячеслав Алексеевич, Головко Любовь Григорьевна, Стойко Алексей Вячеславович
МПК / Мітки
МПК: B02C 17/22
Мітки: футерівка, млина, барабанного
